Дровяные печи длительного горения

Преимущества и недостатки печей

К преимуществам дровяных печей относятся:

  • Нагрев печи из чугуна осуществляется быстрее, чем из прочих материалов, а сам аппарат остывает медленнее. Это значит, что для прогрева помещения потребуется меньше времени, чем при использовании любых других отопительных приборов.
  • Готов к использованию по назначению уже спустя 15-20 минут после закладки дров в топку.
  • Чугун не прогорает и практически не ржавеет.
  • Маленькие размеры идеально впишутся в небольшое дачное помещение.
  • Коэффициент полезного действия составляет от 50 до 90 процентов (зависит от модели).
  • Простота обслуживания и эксплуатации.
  • Есть модели, оснащенные варочной поверхностью для приготовления пищи.
  • Для топки используются как дрова, так и уголь.
  • Без новой закладки топливного материала можно обойтись почти 10 часов.
  • Отопительный прибор неприхотлив к качеству топлива.
  • Печка из чугуна очень тяжелая, поэтому очень устойчивая.
  • Для неё не нужен дополнительный фундамент.
  • Срок службы не ограничивается 40-45 годами.
  • Сравнительно низкая цена.

Недостатки:

  • Дровяные чугунные печи могут потрескаться от резкого перепада температуры (если на разогретую поверхность пролить ледяную воду).
  • Необходимо установить качественный дымоход (не входит в комплект вместе с отопительным прибором).
  • Достаточно высокая стоимость хорошего топлива.

Как сделать печь длительного горения самостоятельно?

Конечно, проще всего приобрести готовую печь, благо ассортимент доступных моделей весьма широк. Однако, если вы хотите сэкономить, и вам интересно сделать пиролизный котел своими руками, то, безусловно, следует продолжить чтение данной статьи. Изготовить печь длительного горения можно из старого газового баллона, металлической бочки, листовой стали или же других подходящих подручных материалов. И сейчас мы узнаем, как это сделать.

Подготовка материалов и инструментов

Итак, из материалов нам понадобится:

Металлического профиля (швеллера);

Кроме того, понадобится:

  • Стальной лист, толщиной пять миллиметров, из которого мы будем вырезать круги, диаметром равным диаметру самой бочки;
  • Металлопрофиль;
  • Дверца для печки (купленная либо изготовленная самостоятельно);
  • Металлическая труба диаметром 10 сантиметров и по длине превышающая габариты бочки на 150 мм;
  • Труба для дымохода диаметром 15 сантиметров и длиной примерно в пять метров;

Что касается инструментов, то их список достаточно невелик. В работе нам пригодятся:

  • Топор с молотком;
  • Электросварочная переносная (либо стационарная) установка;
  • Болгарка либо ее заменитель в виде автогена;
  • Стандартный набор разметочных и измерительных инструментов в виде уровня, отвеса и рулетки;

Немаловажен также выбор помещения, в котором будут производиться монтажные работы. У вас должен быть постоянный доступ к электрическому току, хорошее освещение и вентиляция. Следует выбирать просторные помещения с качественной звукоизоляцией, которые будут защищены от воздействия осадков и где можно будет безопасно хранить все изготовленные элементы пиролизной печи.

Инструкция по сборке дровяной печи

Алгоритм монтажа пиролизной печи длительного горения состоит из следующих шагов:

Бочка со снятой крышкой

Снимаем крышку с бочки. Если в качестве основы используется огнетушитель либо баллон, то его верх необходимо аккуратно срезать с помощью болгарки (либо автогена). Распил баллона следует производить, предварительно открыв вентиль и залив внутрь воду. Помните, что верхняя деталь нам еще пригодится потом, не спешите ее выбрасывать.

Печи квадратной формы устойчивее

Делая печь из листовой стали учтите, что большей устойчивостью будет обладать корпус квадратной, а не округлой формы.

Пиролизная печь из бочки с ножками

На круглое дно основы нашей печи привариваем опорные ножки из трубок, арматуры либо швеллера.

Общая схема печи длительного горения

Делаем прижимной круг. Он вырезается из стального листа таким образом, чтобы свободно проходить внутрь бочки.

Прижимной круг, приваренный к трубе

Соединяем круг с трубой. Для этого по центру прижимного круга вырезаем отверстие диаметром 10 см и привариваем ее к кругу так, чтобы при размещении получившейся детали внутри бочки труба выступала над ее уровнем на 15 см.

Швеллеры, приваренные к кругу

На обратную сторону круга крест-накрест навариваем швеллеры, которые будут способствовать более качественному прижатию тлеющих дров.

Крышка для печи из бочки

Делаем для нашей печи крышку. Ею может стать как отрезанная на первом этапе верхняя часть, так и второй стальной круг. В крышке также делаем круглое отверстие с таким расчетом, чтобы внутренняя труба с прижимным кругом свободно двигалась под своим весом и при этом плотно прилегала к его краям.

Монтируем дверцу. В нижней части основы нашей пиролизной печи вырезаем отверстие под дверцу и закрепляем ее так, чтобы после прогорания дров можно было легко доставать золу.

Крепим дымоход. Вырезаем в верхней части корпуса печки круг диаметром 15 сантиметров и с помощью сварки закрепляем трубу дымохода. Помните, что минимальная длина трубы должна быть больше поперечного сечения бочки или иной основы.

Желательно предусмотреть для дымохода задвижку, которая позволит дополнительно регулировать уровень тяги. Чтобы его можно было чистить, многие делают данный элемент конструкции печи разборным либо монтируют специальную дверцу для проведения очистки. В дымоходе пиролизных печей активнее собирается конденсат, поэтому желательно его утеплить. Например, можно покрыть трубу теплоизолирующим материалом и надеть сверху еще одну большего диаметра. Кроме того, теплоизоляцию следует также обеспечить в тех местах, где дымоход проходит через стены, потолок и кровлю дома. Конец трубы, во избежание попадания атмосферных осадков внутрь, дополнительно необходимо защитить отражателем.

После сборки пиролизной печи желательно обложить ее вокруг кирпичом, который будет аккумулировать тепло и поможет защитить от избыточного жара окружающие предметы интерьера.

На что обратить внимание при эксплуатации печи-камина длительного горения

Каждое изделие имеет инструкцию, в которой приведены не только описание и характеристики, но и рекомендации: как применять, как использовать устройство. Следуя им, можно продлить срок службы отопительного прибора и обеспечить противопожарную безопасность дома.

Вот эти советы:

  • Перед установкой следует убедиться, что вокруг устройства достаточно свободного места, нет соприкосновения с другими предметами интерьера.
  • До начала эксплуатации камелька необходимо оснастить место его расположения защитой от возможного возгорания.
  • Трубы монтируют в том направлении, в каком следуют образующиеся в результате горения газы.
  • Используется только твердое топливо.

Виды дровяных печей по материалу изготовления

Печи на дровах, оставаясь по-прежнему отличным источником тепла, хорошо вписались в современные системы отопления частных домовладений. Дровяные печи можно разделить по материалу изготовления на следующие основные группы:

  • кирпичные (каменные);
  • чугунные;
  • стальные.

Кирпичные дровяные печи

Кирпичные печи наиболее долговечные и дорогие в возведении. Хорошая печь стоит не дешево, да и опытного мастера по ее монтажу найти не просто. Для строительства такой печки используются шамотные и огнеупорные красные кирпичи, как и при кладке дровяного камина, специальные мастики для кладки, чугунные дверцы, колосники, и задвижки для дымоходной трубы. Кирпичная печь достаточно долго нагревается, но и продолжительное время сохраняет тепло в помещении.

Чугунные дровяные печи

Чугунные печи используются обычно как дополнительный источник тепла. Производители создают из чугуна не только источники тепла, но и красивейшие изделия, отлично вписывающиеся в интерьер любого дома. Нагретый чугун превосходно держит тепло, а наличие варочной поверхности позволяет приготовить пищу или согреть воду для бытовых нужд.

Металлическая дровяная печь

Металлическая дровяная печь может быстро поднять температуру в помещении, используя при этом минимум топлива, но тонкая сталь, из которой они собираются, не позволяют продержаться теплу долго. Самым простым видом металлической печи является всем известная «буржуйка», которую часто используют для обогрева небольших дачных домиков или гаражей.

Как уже было сказано выше, сама печь обогревает только то помещение, в котором она находится. Для того чтобы осуществить перенос тепла и в другие помещения, существует два способа – организация воздушного отопления с системой воздуховодов, либо водяного отопления от печи с теплообменником, трубной разводкой и радиаторами отопления. Воздушное отопление проще в обустройстве, но имеет ряд недостатков, которые в совокупности перевешивают в сторону использования традиционного водяного контура отопления.

К недостаткам воздушного обогрева можно отнести:

  • монтаж воздуховодов, по которым распространяется теплый воздух, необходимо осуществлять на этапе строительства дома, так как они достаточно громоздкие;
  • необходимость монтажа вентиляторов с регулятором интенсивности потока, которые улучшают циркуляцию воздуха, но издают шум. Рушить эту проблему может установка печи с вентиляторами в подвале дома.
  • Необходимость установки дополнительных воздушных фильтров для исключения переноса пыли.

Достоинство воздушного отопления, которое в то же время является и недостатком – низкая инерционность. То есть помещения начинают прогреваться сразу после растопки печи, но также быстро они и охлаждаются.

К еще одному достоинству воздушного отопления можно отнести отсутствие радиаторов отопления. Воздуховоды, как правило, прячутся под потолком строения, а пространство под окнами остается свободным.

В большинстве случаев, владельцы домов с печным отоплением делают выбор в пользу водяного контура отопления частного дома, поэтому разберем детально этот вариант.

Дополнительные рекомендации

Какое бы топливо не применялось в печи длительного горения, принцип работы одинаков. Процесс пиролиза при минимальном доступе кислорода работает на значительное увеличение КПД печи и увеличивает период прогорания топлива.

Есть некоторые правила при изготовлении и установке печи, соблюдение которых важно для дальнейшей эксплуатации:

  1. В целях безопасности на метр вокруг печи не должно быть мебели, предметов, других вещей во избежание возможного возгорания.
  2. Если установить печь на небольшой постамент, то при необходимости можно будет легко снять и разобрать дымоход.
  3. Золы в печи длительного горения образуется не много, но время от времени её нужно удалять, оставляя небольшой слой для теплоизоляции днища (таким образом уменьшается интенсивность его прогорания).

Конечно, газ в настоящее время является самым экономически выгодным и менее проблемным в эксплуатации. Но не всегда его подключение возможно. Множество регионов вынуждены обходиться другими видами топлива. Электричество, хоть и относится к удобным энергоресурсам, но очень дорогое. В такой ситуации выручат печи длительного горения на твёрдом топливе.

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

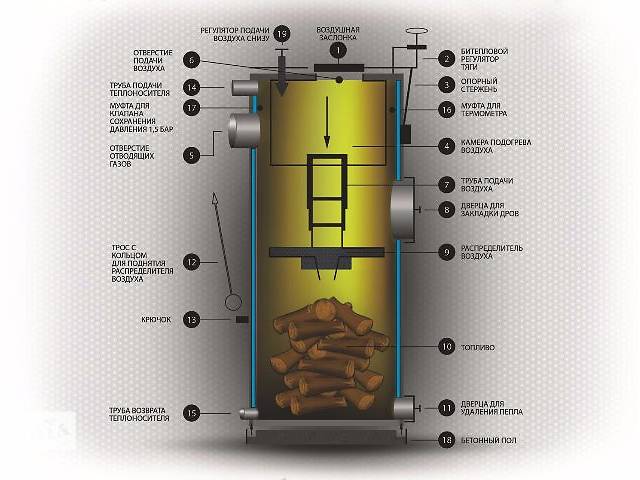

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

  • шамотную плитку или кирпич;
  • огнеупорные глиняные смеси;
  • специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
  • защитные материалы из вермикулита;
  • чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

  • керамическую плитку;
  • декоративный камень;
  • чугунное литье;
  • термостойкие эмали.

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки. как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление. а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя. особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Технические нюансы

  • Печь не должна стоять близко к стенам, предметам и т. д. Пусть вокруг неё останется достаточно пространства.
  • Печь сильно нагревается – не держите рядом с ней легковоспламеняющиеся материалы, топливо, всё, что может загореться, рассохнуться или расплавиться.
  • Делая дымоход, продумайте, как в будущем её чистить. Лучший вариант – сделать его разборным.
  • Если дымоходная труба будет сборная, элементы монтируйте так, чтобы стыки располагались в обратном направлении по отношению к движущимся газам.

Вычищая золу, каждый раз часть её оставляйте. Если горение будет проходить на зольной подушке, дно печи дольше не прогорит.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
