Виды дефлекторов на дымоход и изготовление своими руками

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением

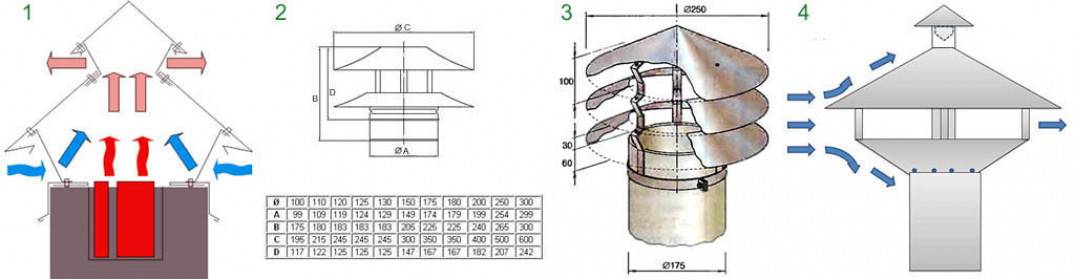

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Рекомендуем:  Виды и характерные особенности заглушек для профильных труб

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Цена на вентиляционные дефлекторы и их разновидности

МодельЦенаХарактеристика
Дефлекторы вентиляционныеД100Обычный вид дефлектора, который работает за счет действия ветровых потоков. ждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики. Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д1251820
Д1601950
Д2002100
Д3152700
Д3503100
Д4004400
Д7106600
Д100030500
Флюгерный дефлектор Т 1102570Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков. Устанавливать нужно на воздуховод, который уже проложен.
Т1203380
Т1503380
Т2003500
Т3004300
Т5008300
Т68012300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

  1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
  2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

  • Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
  • Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов

Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция.

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Так можно создать лицо своего дома

Дефлекторы цаги своими руками

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

  • Как уже было сказано, это усиление вытяжки;
  • Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
  • Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

  • Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
  • Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
  • Патрубок или обечайка. Это внешняя часть устройства;
  • Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
  • Ножки для крепления колпака;
  • Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.

Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

  • Форма дефлектора;
  • Материал изготовления;
  • Размеры дефлектора;
  • Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Защита дефлекторов от ветра низового типа

По причине присутствия данной особенности ветровых потоков дефлекторы стали оснащать специальными защитными устройствами, которые способствуют увеличению уровня тяги в трубе при любой погоде. Для этого внутри дымохода устанавливается ось на двух подшипниках, расположенных на разных уровнях.

На ось устанавливается ширма полуцилиндрического типа, флюгерное полотно и крышка. Именно такая конструкция и защищает весь дымоход от воздействия нижнего ветрового потока.

После того как направление ветрового потока меняется, флюгерное полотно поворачивается, закрывая при этом дымоход от неправильного потока ветра. Таким образом, любое направление и сила ветра не в состоянии преградить путь отводимому дыму, а тяга в трубе остается прежней мощности.

Не стоит забывать о том, что дефлекторы рассчитаны на трубы круглого сечения, что может стать проблемой при наличии старой кирпичной трубы, имеющей сечение квадратного типа. Для того чтобы решить эту проблему, используют специальные патрубки, выполняющие роль переходников.

При дымоходах с большим квадратным сечением, которые строятся для каминных отопительных систем, необходимо использовать переходники в виде ножек распорок, которые соединяют трубу и сам дефлектор. Такие ножки выполнены из металлических полос, которые могут быть оцинкованы или качественно прокрашены.

Кирпичные трубы нуждаются в соответствующем переходе с напуском в нужном направлении, что позволяет соединить круглый дефлектор и квадратный дымоход. Другими словами, закрепить данный элемент дымоотводной системы несложно при наличии любого типа и формы дымоходных конструкций.

Дефлектор не обязательно покупать в строительном магазине, ведь его можно предельно легко изготовить своими собственными руками. Для этого необходимо рассчитать размеры и форму элемента, после чего можно приступать к процессу изготовления.

На листовой оцинкованной стали необходимо нарисовать верхний и нижний цилиндры будущего дефлектора, что легко сделать при помощи обычного простого карандаша. Вырезать необходимые элементы можно при помощи ножниц по металлу, которые легко справятся с такой задачей.

Как только эти две части будут вырезаны и обработаны напильником, что требуется для качественной стыковки двух краев одной детали, можно приступать к закреплению этих краев. Как правило, для этого применяют сварочный аппарат, болты или заклепки.

Сразу стоит отметить, что соединить заготовку из оцинкованной стали при помощи сварочного аппарата предельно сложно, ведь он довольно быстро прожигает тонкий металл. Именно по этой причине чаще всего используют заклепки или небольшие болты.

Готовый конусный колпак необходимо закрепить на верхнем цилиндре дефлектора. Делают это при помощи небольших кронштейнов из той же листовой стали. Крепить кронштейны к патрубку стоит при помощи заклепок. Не стоит забывать о том, что крепить кронштейны стоит только к наружной стороне дефлектора, чтобы не создавать во внутренней его части дополнительных помех для правильного потока воздуха и вытяжки дыма.

К зонту элемента необходимо закрепить конус обратного типа. Кроме того, сборка всех частей дефлектора должна выполняться непосредственно на самой трубе, что позволит качественно смонтировать и закрепить каждую отдельную часть конструкции.

В противном случае можно некачественно соединить два элемента системы, что впоследствии станет причиной нарушения работоспособности конструкции и всего дымохода в целом. В некоторых случаях изготовить данную конструкцию собственными силами просто невозможно.

Как правило, это случается при кирпичных дымоходах, для которых требуются качественные переходники или стойки. Из этого можно сделать вывод, что значительно проще, выгоднее и быстрее купить этот недорогой элемент системы, чем попытаться изготовить его самостоятельно.

Стоит напомнить о том, что для изготовления дефлектора можно использовать только оцинкованную сталь, которая успешно сопротивляется образованию ржавчины, что отрицательно влияет на срок и качество службы такого элемента системы.

Дефлектор Вольперта Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Первый этап работы – составление чертежей и лекал ↑

Прежде чем начать изготавливать дефлектор для дымохода своими руками, подготавливают чертежи на обычной бумаге. Для каждого варианта существует определенное соотношение, влияющее на эффективность работы устройства при отводе газов. Поэтому создается схема изделия с указанием размеров, согласно которой будут рассчитываться необходимое количество материалов и создаваться лекала для раскройки листового металла.

После подготовки чертежей делают лекала, используемые в дальнейшем для сооружения элементов определенного устройства. Сделав необходимые лекала, приступают к созданию конструкции из металла.

Защита дымоходной трубы у основания крыши

Начнем с того, что ещё в момент установки дымоходной трубы ее хорошо защищают в месте стыка с крышей. При укладке кровельного покрытия также необходимо хорошо герметизировать все щели в районе примыкания к дымоходу. Хотя визуально они незначительны, но сквозь них легко проникают влага и грязь. Со временем она накапливается и это существенно влияет на срок службы крыши. Поэтому для оформления данного узла существует много доборных элементов: фартуки, воротники, уплотнители из различных материалов.

При их выборе важно учесть ряд моментов

Следует обратить внимание на диаметр и форму трубы, а также на ширину зазора. Если параметры дымохода стандартны, можно подобрать готовый уплотнитель в виде специального воротника или фартука

Зазор менее 5 мм закрывают просто кровельным герметиком на основе силикона или другого вещества, которое не боится ни морозов, ни осадков. А далее все зависит от формы трубы:

  • Если печной дымоход квадратной формы — отделку стыка кровли и трубы выполняют стальными уголками.
  • Если дымоход овальный или круглый — можно использовать резиновый уплотнитель на клейкой основе.

Для кровли из металлочерепицы и профнастила подойдут специальные защитные фартуки. Такой фартук можно подобрать точно под цвет крыши, так как изготовлен он из оцинкованной стали и окрашивается в заводских условиях по каталогу RAL. Такая защита не только эффективна, но и эстетична:

Пошагово этот процесс выглядит так:

  • Шаг 1. Прежде чем крепить защитный элемент, рекомендуем уложить слой гидроизоляции шириной 30 см. Края гидроизоляционной полоски заворачивают вверх и фиксируют герметиком.
  • Шаг 2. Щель закрывают при помощи металлических профилей. Нижнюю планку заводят под кровлю и фиксируют на тот же герметик, а верхнюю крепят к трубе.
  • Шаг 3. Устанавливают сам фартук. Фартук делают из доборных элементов кровли, соединяя их внахлест. Для крепежа используют саморезы, крепить их нужно и к кровле, и к трубе.

Более дешевый вариант готового фартука – самодельный из листовой стали. Он не хуже в эксплуатации, но не так эстетичен внешне. В установке единственное отличие – использование саморезов с резиновой прокладкой.

А вот для круглых и овальных труб применяются резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс.

Мастер Флэш – эластичная проходка в виде ступенчатой воронки на основе каучуковой резины и с алюминиевой сеткой внутри. Этот элемент подойдет для любого материала и уклона кровли, его легко подогнать под размер трубы, а эластичность материала гарантирует хорошую фиксацию. Крепят этот фартук к трубе стальным хомутом, а к скату саморезами.

Каучуковая лента Вакафлекс больше подходит для мягкой кровли. Она может принимать любую форму, усилена алюминиевой сеткой и незаметна на кровельном покрытии, если подобрана в цвет. Использовать ее следует вместе с фартуками или воротниками.

Герметичность и водонепроницаемость – основа долговечной крыши, но одной только защиты дымохода у основания крыши недостаточно

Важно не позволить дождю и снегу попадать прямо в трубу. И это уже вопрос монтажа «шапки» на дымоход

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

  • чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
  • ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
  • дрель с различными сверлами;
  • материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
  • дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Дефлектор вентиляции: виды и характеристики дефлекторов на трубу (прочитать подробнее)

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

На заметку! Не пренебрегайте качеством установки дефлектора на трубу. Находясь под постоянной ветровой нагрузкой, некачественные крепления очень скоро утратят свои характеристики и конструкция распадется.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

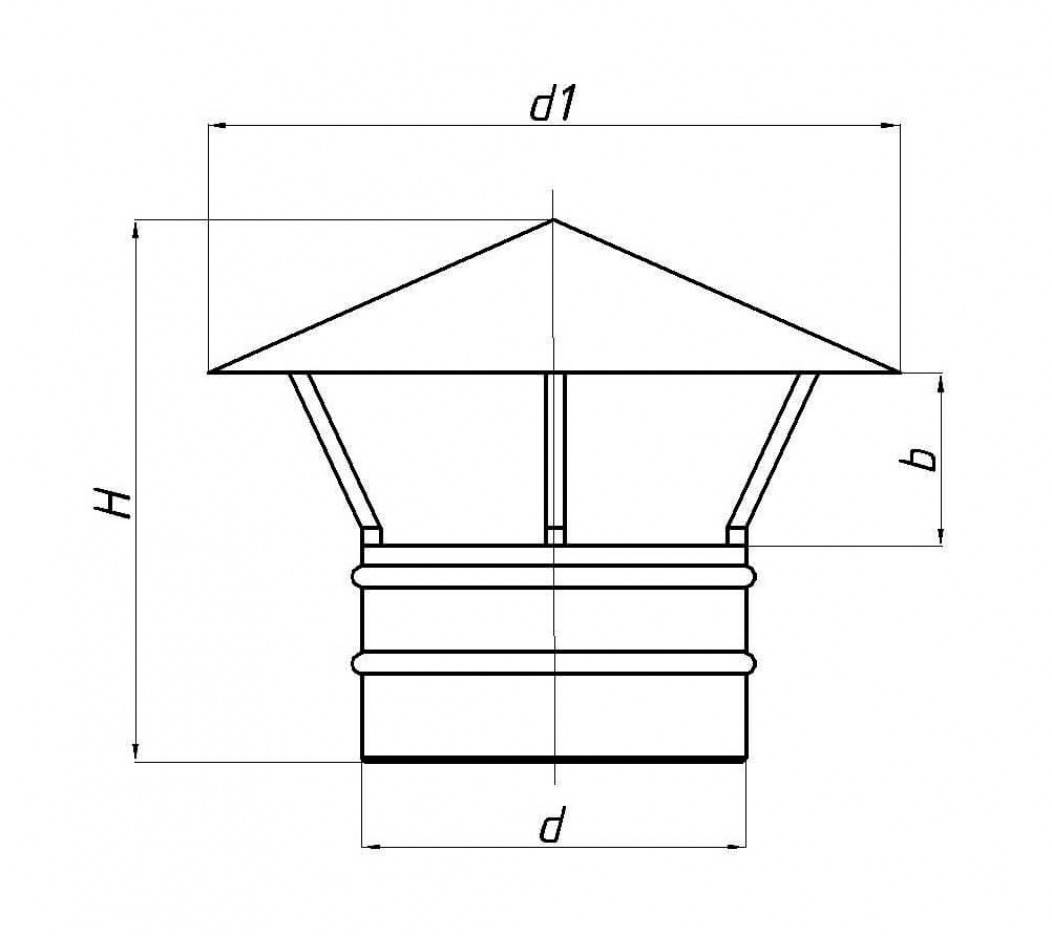

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить

Важное замечание — труба и дефлектор должны совпадать по форме

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.
