Как выбрать ИБП для газового котла

Советы профессионалов при выборе ИБП для котлов

Самое главное при правильном подборе ИБП рассчитать мощностные характеристики

Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3

Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.

Например:

  • Котлоагрегат -200 Вт;
  • электронасос с класса C – 40 Вт;
  • вентилятор с классом А – 30 Вт.

200+ 40х5 +30х1.3 = 403.3 Вт

Минимальное значение мощности ИБП:

403.3х1.2= 484 Вт

Можно ли устанавливать On-line ИБП для электропитания котла

Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.

Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.

Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов

Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:

  1. Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
  2. Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
  3. Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
  4. Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.

Зачем нужен ИБП, если и так все хорошо?

80% выпускаемых газовых котлов не могут полноценно работать без подключения к сети. Такие элементы как: циркулярный насос, система розжига, контроллер и даже вентиляция не обходятся без электрической энергии.

Некоторые люди устанавливают в котел специальные GMS-модули, с помощью которых управление системами осуществляется на расстоянии. Однако, работа сразу же прекратится, когда отключат электроэнергию, а дом начнет постепенно охлаждаться.

Нельзя забывать, что электрические элементы зависят от параметров напряжения. Если в крупно населённых городах с электричеством проблем не возникает, то в загородных поселениях ситуация обратная. В первую очередь, на это влияет протяженность электросетей, которая ухудшает частотные характеристики тока. По этой причине после покупки котла, он просто не включается или некорректно работает. Однако, даже с этими проблемами хорошо справляется источник бесперебойного питания.

В чем преимущество ИБП?

Это частый вопрос среди людей, которые никогда не сталкивались с неправильной работой электрического напряжения. Это не означает, что ИБП для них бесполезная вещь, ведь он имеет как минимум 6 плюсов:

  1. Постоянная защита от скачков напряжения. При этом простое устройство можно купить за 1000 рублей, в то время как цена электронной платы находится в районе 9-12 тыс. руб.;
  2. Установка проводится за 5 минут;
  3. ИБП самостоятельно следит и контролирует параметры сети;
  4. Средний эксплуатационный срок – 5-8 лет;
  5. Не требует частого обслуживания;
  6. Не издает звуков.

Вопрос выбора

Источники бесперебойного питания бывают однофазными и трехфазными. В быту трехфазные установки обычно не используются – они предназначены скорее для промышленных целей. Для системы отопления больше подойдут однофазные модели, которых на рынке представлено достаточное количество.

Мощность установки придется рассчитывать исходя из суммарной мощности оборудования, которое будет к нему подключаться. При этом в обязательном порядке учитывают, что при запуске любого оборудования пиковая нагрузка получается наиболее высокой. В частности, если открыть паспорт циркуляционного насоса. то там будет запись под названием «Пусковой ток».

Выбирая источник бесперебойного питания определенной мощности, именно данный показатель нужно будет брать за основу. Если пренебречь этим советом, то данная установка выйдет из строя сразу же. Однако такого не случиться, если в системе установлен насос с функцией плавного запуска.

аккумулятор для ИБП

Диапазон рабочего напряжения вычисляют, принимая за основу перепады напряжения, случающиеся в определенной электросети. Если такие колебания находятся в пределах +-9%, то бесперебойник желательно приобретать с диапазоном работы плюс-минус 10%.

Если не учитывать данный показатель при выборе такого оборудования, то при каждом скачке напряжения насос будет переходить в автономную работу, а слишком частое подключение аккумуляторов приведет к тому, что источник бесперебойного питания попросту выйдет из строя.

Стоит также отметить, что ИБП может быть оснащен целым набором дополнительных функций:

  1. Холодный старт – благодаря данной особенности включить оборудование можно будет даже при отключенном электричестве.
  2. Индикаторы. показывающие, в каком состоянии находится прибор.
  3. Дисплей.
  4. Управление через микропроцессор.
  5. Самодиагностика прибора при каждом включении.
  6. Индикатор со звуковым сигналом. обозначающий разряжающиеся аккумуляторы.

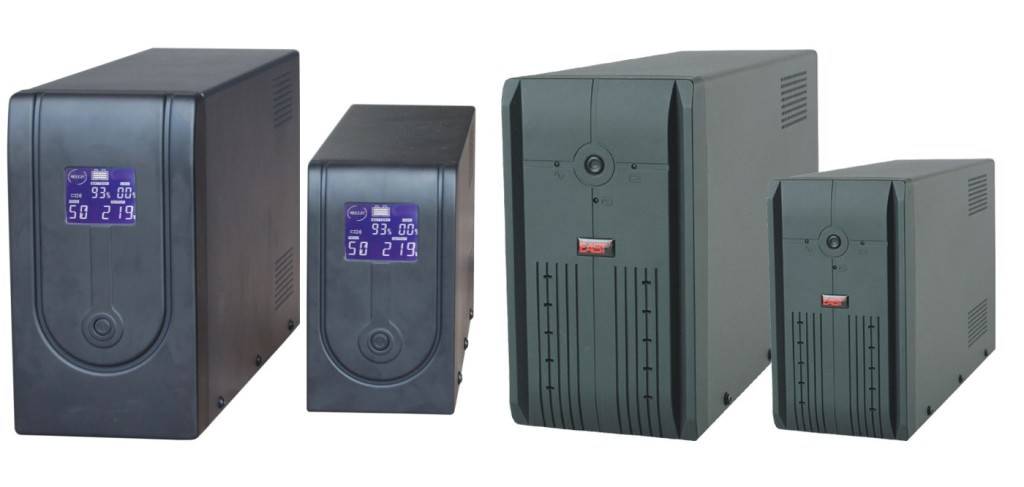

В продаже можно найти даже напольные модели, которые по своим размерам больше похожи на системный блок компьютера. Встречаются также настенные ИБП, но они попадаются значительно реже.

Также принимают во внимание потребляемую мощность насоса. При установке чересчур слабого оборудования при отключении электричества, мощности аккумуляторов не хватит, чтобы поддерживать работу системы

Емкость аккумулятора тоже играет немаловажную роль.

Вообще, рекомендуется брать оборудование, у которого батареи подключаются извне. За счет этого можно выбрать нужное количество батарей, а также получить требуемое время автономной работы насоса.

Источники бесперебойного питания с батареями, находящимися внутри, сегодня используют довольно-таки редко, так как они не способны сохранять автономную работоспособность в течение долгого периода времени.

Есть 2 линейки стабилизаторов, разработанных специально для циркуляционных насосов системы отопления – теплоком и скат:

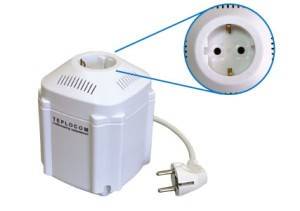

Теплоком STT 222/500

Была создана для систем отопления, где установлены котлы с открытой или закрытой камерой сгорания. У нее есть система микропроцессорного управления, а также технология, позволяющая запустить аппарат сразу после восстановления электропитания в сети. У него есть крепления к стене, также его можно устанавливать на пол.

Цена такого оборудования не превышает 3 тысяч рублей.

В продаже можно найти модель, которую разрешается устанавливать на улице благодаря корпусу, не позволяющему проникать влаге вовнутрь. Стоимость подобного оборудования будет несколько выше и достигает 4,5 тысяч рублей.

Скат ST 1515

Представляет собой ИБП, оборудованный стабилизатором напряжения. Он рассчитан на определенные колебания напряжения в сети – до 10% в каждую сторону.

Стоимость его может достигать 6 тысяч рублей.

Как выбрать ИБП?

Выбирая для газового нагревателя резервный источник бесперебойного питания, необходимо отталкиваться от потребляемой котлом мощности. Чем он больше расходует электроэнергии в процессе нагрева теплоносителя, тем более емкая нужна АКБ. Иначе время автономной работы окажется слишком маленьким. Отключения электричества иногда длятся по несколько часов. Если емкости бесперебойника будет хватать всего на несколько десятком минут, то толку от него ноль.

Существует три критерия выбора ИБП для газового отопительного оборудования:

  • Мощность водогрейного котла;

  • Тип АКБ;

  • Время работы от источника.

Подбираемая мощность зависит не только от самого котла. Если в системе есть циркуляционный насос и иные энергозависимые приборы, без которых нормальное функционирование обогрева невозможно, то это обязательно нужно учесть. Их потребление также надо прибавить к параметрам бойлера. Существующие схемы отопления частного дома своими руками очень разнообразны, в них часто присутствует огромное количество «умной автоматики». Однако все эти девайсы потребляют электричество.

Использовать для организации бесперебойного питания газового котла автомобильные аккумуляторные батареи нельзя. Технически их можно подсоединить. Однако они изначально рассчитаны на совершенно иные рабочие режимы. Конструктора в них закладывали необходимость кратковременной выдачи тока при пуске двигателя автомашины.

Если ими укомплектовать рассматриваемый UPS, то долго автомобильные аккумуляторы при постоянных нагрузках не прослужат. Большинство из них просто боится глубокого разряда. Плюс испарения электролита недопустимы в жилых помещениях.

Для котлов на газу следует брать АКБ, сделанные по технологии AGM либо GEL. В первых электролит из-за примененных при изготовлении решений просто не испаряется, а во вторых вместо него между пластинами батареи налит специальный гель.

Чтобы рассчитать емкость ИБП в конкретном случае, следует перемножить часы (на сколько у вас обычно отключается свет) и мощность котла (по техпаспорту), а затем поделить их на коэффициент 8,65. Например, для автономной работы в течение 12 часов нагревателя на 24 кВт с потребляемой мощностью электроэнергии в 130 Вт требуется одна батарея на 24 В либо две по 12 В. С=(150*12)/8,65=180 ампер-час. Большинство АКБ 12 В обычно идут на 100 А*ч, поэтому их необходимо будет две.

При выборе аппарата для бесперебойного питания котла также следует смотреть на:

  • Наличие пометки «чистый синус»;

  • Параметры тока заряда (от 4 до 20 А);

  • Время переключения на аккумулятор (от 0 до 1 секунды).

Чем больше ток заряда, тем быстрее заполнится энергией АКБ. Однако слишком быстрая зарядка некоторым батареям противопоказана. Если котел оснащен точной электроникой, то время перехода с сети на аккумулятор должно равняться нулю. Задержки и перерывы в электропитании здесь недопустимы.

Основной момент – это «чистый синус». Если в техпаспорте ИБП прописано «аппроксимированная синусоида» или «ступенчатая аппроксимация синусоиды», то такой бесперебойник предназначен для компьютеров и телевизоров. Запитывать с него газовый котел нельзя.

Для энергопитания как электродвигателей циркуляционных насосов, так и горелок требуется напряжение точно синусоидальной формы. При нечеткой синусоиде в электромоторе возникают паразитные токи, порождающие перегрев и прогорание изоляции обмотки. А запальным электродам горелки такой питающий вольтаж вовсе категорически противопоказан.

Интерактивные модели

Этот вид блоков питания популярен у пользователей из-за невысокой цены и надежности. Если нужно подобрать интерактивный ИБП, присмотритесь к этим моделям.

Cyberpower CP1500epfclcd

Этот аппарат отличает чистота синусоидального сигнала. CP1500epfclcd сконструирован в виде башни, спереди установлен удобный ЖК-экран с кнопками. Управление интуитивно-понятное, не требует особых навыков.

Отличительной особенностью этой модели является уровень входного напряжения от 170 до 270 В. Прибор переключается за 4 мс, имеет 6 разъемов под розетки, USB-порт и RS-232. В комплекте автопредохранитель и bypass.

Если бесперебойник загружен на 50%, он продлит работу отопительного котла еще на четверть часа. При полной загрузке срок сократится до трех минут.

Пользователи по достоинству оценили работу устройства. Оно отличается тихой эксплуатацией, хорошей мощностью в 900Вт и простотой использования.

У устройства есть несколько существенных недостатков:

  • Отсутствие горячей замены батарей.
  • Высокий ценник.
  • Заедающие кнопки.

Энергия гарант 500

Эта модель отличается своей компактностью и всего одним разъемом. У него не высокая мощность. Всего 300Вт. Этого недостаточно для питания тиристорного стабилизатора.

Установленное в устройство реле довольно грубое. Выходное напряжение может скакать от 200 до 240В. Аккумулятора и USB в комплектации нет.

Покупатели выбирают гарант 500 за:

  • Чистоту синусоидального сигнала.
  • Тихую работу.
  • Удобство использования.
  • Наличие автопредохранителя и байпаса.
  • Возможность установки в помещениях с температурой до -5 градусов.

Powercom infinity inf 1100

Powercom – прибор 3 в 1: инвентор, стабилизатор и бесперебойник. У него нет встроенных батарей, зато есть защита от импульсов и USB-порт.

По мнению пользователей, это надежное устройство мощностью 770Вт, способное переключиться за 4мс.

Недостатки:

  • Отсутствие встроенных аккумуляторов.
  • Отсутствие защиты телефонных и локальных сетей.
  • Неудобный экран.
  • Отсутствие байпаса.

Cyberpower utc650e

Компактные размеры и низкая цена – основные преимущества этого бесперебойника.

Его мощность не превышает 360 Вт, нет USB и дисплея, зато установлен плавкий предохранитель. В устройстве предусмотрена опция холодного старта, оборудовано два разъема под евророзетки. Это экономичная модель с минимумом функций, способная продлить работу котла до 16 минут при нагрузках в 90 Вт.

2 Параметры в использовании

Отопительные системы в своем большинстве работают на природном газе. Для того, чтобы все оборудование работало эффективно и без сбоев, в такие системы необходимо интегрировать стабильный источник питания.

В случае неожиданного отключения электроэнергии, система без такого оборудования отключится и начнет остывать, что может привести ее к выходу из строя.

ИБП для резервирования насосов газового котла

При постоянно возникающих скачках напряжения (довольно частое явление во всех электросетях), стабильное напряжение на выходе можно также получать при помощи ИБП. В этом случае такое устройство будет одновременно являться и стабилизатором и аккумулятором.

Для создания резервного источника питания для насоса и автоматики отопительной системы потребуется аккумулятор, инвертор и зарядное устройство.

Выбирая какой-либо бесперебойник, следует обратить внимание на параметры выходного напряжения. В прилагаемой к устройству инструкции должно быть четко обозначено — чистый синус

Квази-синус, апроксимированный синус, квазисинусоидальная форма — не подходят, так как при их применении довольно часто отказывает автоматика управления системой, что приводит к перегреву и поломке, как насоса, так и автоматических нагревательных горелок.

2.1 Советы специалиста

При покупке и установке следует обратить внимание на следующие моменты:

  • устройство должно быть надежным, качественным и экономным при расходе энергии, так как в экстренных ситуациях ему придется работать в течение нескольких часов;
  • цена оборудования не должна влиять на выбор, потому что его эксплуатация продлится на протяжении многих лет;
  • для увеличения срока автономной работы потребуются дополнительные (запасные) аккумуляторы);
  • если ИБП включен в систему отопления, то к нему не допускается подключение других устройств, таких как холодильник, глубинный насос или подобного рода приборы или устройства;
  • расположение (крепление) может быть напольным и настенным. При больших габаритах устройства и высокой мощности его лучше устанавливать на полу;
  • помещением для установки может быть подвал или полуподвал, в котором предварительно установлен герметически закрывающийся шкаф, который обеспечивает гидроизоляцию (отсутствие влаги) на аккумуляторных батареях и самом устройстве.

Пример смонтированного байпаса с насосом в системе отопления

2.2 Самодельный бесперебойник

Сделать своими руками такое нужное устройство для специалистов не является неразрешимой задачей.

В качестве основы необходимо использовать инвертор, который на выходе оснащен меандром. Для получения чистой синусоиды обязательно следует добавить специальный фильтр. Один из способов преобразования меандра в чистую синусоиду является включение импульсного преобразователя.

Естественно, что точные параметры оборудования, сделанного своими руками, может получить только человек хорошо знающий принципы электротехники.

Решая задачу — как сделать источник бесперебойного питания своими руками правильно, сразу следует учесть, что автомобильные аккумуляторы для использования в этих целях не рекомендуются. Кроме того, минимальная емкость заряженных батарей должна составлять не менее 100 А/ч.

При эксплуатации системы отопления в местах, где возможно длительное отключение электричества, следует обзавестись автономной электростанцией или генератором. Это позволит ввести два режима работы — ночной и дневной. Ночью система запитана только от ИБП, а днем она работает от генератора, который одновременно заряжает батареи.

Самодельное бесперебойное устройство

Для того, чтобы увеличить длительность работы источника бесперебойного питания следует подключить несколько батарей одного уровня заряда и одинаковой емкости. Соединение может быть последовательным, для увеличения напряжения при не меняющейся емкости, или параллельное, что увеличит емкость, не меняя напряжение.

Аккумуляторные батареи не должны стоять вплотную друг к другу и при размещении их лучше всего устанавливать в закрытом помещении при комнатной температуре. Наличие близкого источника тепла, так же как и влияние холода, неблагоприятно сказывается на работе батарей, значительно снижая их работоспособность.

Использование источника бесперебойного питания в системе отопления не является обязательным. Но не смотря на дополнительные затраты, позволяет быть уверенным в том, что тратиться на ремонт вышедшего из строя, из-за отключения электроэнергии, оборудования — не придется.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

  • не шумят;
  • высокий КПД, если работают от сети;
  • доступны.

Минусы:

  • переключаются на АКБ за 4 – 12 минут;
  • нельзя корректировать параметры напряжения и тока;
  • энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

  • переводят оборудование в автономный режим за 2 – 10 мс;
  • КПД;
  • стабилизируют напряжение и без АКБ.

Минусы:

  • не корректируют синусоиду и частоту тока;
  • предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

  • подключенные устройства продолжают получать питание, даже если отключают свет;
  • стабильные электропараметры;
  • подзаряжаются от бензинового генератора;
  • можно корректировать выходное напряжение.

Минусы:

  • шумные и выделяют много тепла;
  • КПД – 80 – 94%;
  • в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

  • малая энергоемкость батареи, что дает немного времени автономной работы;
  • нет защиты от перегрева;
  • аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Какой тип теплоаккумулятора вам подходит

Тип зависит от ваших потребностей, т.е. от того, как именно вы хотите его использовать. Существует 4 условных типа тепловых аккумуляторов:

  • Простой телоаккумулятор, для подключения к единственному теплоисточнику;
  • Буферная емкость для одновременного подключения нескольких теплоисточников, например, твердотполивного котла отопления и солнечного коллектора. Отличается от предыдущего типа наличием нижнего змеевика;
  • Теплоаккумулятор с змеевиком ГВС предназначен как для отопления, так и для производства горячей воды в проточном режиме;
  • Тепловой аккумулятор, имеющий внутренний бак для горячего водоснабжения (конструкция «бак в баке»), применяется как для аккумулирования тепла в системе отопления, так и для приготовления и накопления горячей воды, которая используется в быту.

Александр Федотов, Руководитель отдела продаж «Компании Эван»

«Выбор теплоаккумулятора зависит от целей, которые призвана решать система отопления. Это может быть теплоснабжение здания или обеспечение отоплением и горячей водой. В первом случае может использоваться обычный утепленный бак, во втором речь уже идет о приборе с различными встроенными теплообменниками.

При выборе теплоаккумулятора необходимо учесть тип основного источника тепла и их количество в системе теплоснабжения. Важными факторами являются также мощность теплового прибора и часовые расходы тепла».

Кроме этого, теплоаккумулятор может быть дополнительно оборудован одним или несколькими ТЭНами для автономного подогрева воды, когда это необходимо.

Цена теплоаккумулятора зависит от его объема, типа, а также от дополнительных опций и, конечно, от бренда производителя.

Несколько слов о производителях теплоаккумуляторов. На российском рынке представлены многочисленные модели как отечественных, таки зарубежных предприятий-изготовителей. Из числа наиболее зарекомендовавших себя, можно выделить продукцию шведского концерна NIBE (на территории РФ предлагается компанией Эван), итальянских Cordivari и TML, немецких Wolf и Wespe heizung, финского бренда Jaspi.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

  • Мощность;
  • Ёмкость аккумуляторной батареи;
  • Время допустимой автономной работы;
  • Возможность использования внешних батарей;
  • Разброс входного напряжения;
  • Точность напряжения на выходе;
  • Время перехода на резерв;
  • Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства.  Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

https://youtube.com/watch?v=-CrXgfcWRpQ

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

  • Температура в помещении должна соответствовать величинам, указанным в документации;
  • В помещении не должно быть паров едких реагентов и горючих жидкостей;
  • Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Как рассчитать мощность ИБП для газового котла

  1. Чтобы понять, во сколько раз пусковая мощность насоса больше потребляемой, найдите в паспорте класс энергоэффективности. Он обозначается буквами — от A до G. Специалисты рекомендуют умножать потребляемую мощность на 5 для всех классов энергоэффективности, кроме A: для него мощность умножается на 1,3.
  2. Складываем потребляемую мощность котла и пусковую мощность насоса. Сумму умножаем на 1,2 — это коэффициент запаса.

Например, котёл потребляет 200 Вт, а насос класса энергоэффективности C — 40 Вт. Полная потребляемая мощность составит: 200+40х5=400 Вт. С учётом коэффициента запаса получаем 400х1,2=480 Вт. Это минимальное значение мощности вашего ИБП.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
