Как правильно подключить инфракрасный обогреватель

Разновидности инфракрасных обогревателей

Все устройства такого рода делятся на две категории:

Газовые. Эти обогреватели функционируют от сжиженного газа. Главным их преимуществом считается автономность, ведь они не нуждаются в доступе к электросети. В домашних условиях они мало востребованы, поскольку чаще их используют для обогрева промышленных построек и уличных площадок.

В зависимости от места установки, они делятся еще на две категории:

• Настенные. Их монтируют к стене, что особенно актуально для помещений, где есть маленькие дети, поскольку они могут обжечь руки об обогреватель или опрокинуть обычный стационарный прибор. Конечно, существует риск накрытия поверхности теплопередачи, а ведь это запрещено. К плюсам этого типа устройств можно отнести заметную экономию пространства и удобство использования в малогабаритных помещениях.
• Потолочные. Такие приборы способны нагревать за короткое время довольно крупные сооружения. Устанавливать их можно даже во влажных помещениях, за счет того, что они выделяют намного больше тепла, чем напольные и настенные варианты. Достигается это благодаря оригинальной форме и специальному шероховатому покрытию греющей поверхности. Дело в том, что неоднородность верхнего слоя предоставляет большую площадь для выделения тепла. Потолочные обогреватели могут иметь открытые и закрытые ТЭНы. Более эффективным считается первый вариант, поскольку он излучает узконаправленный горячий поток тепла. Крепят их, как правило, в домах с высокими потолками, цехах, ангарах, на складах. Закрытый ТЭН больше подходит для жилых помещений, где потолки не слишком высокие и отапливаемая площадь невелика.

Установка

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто — лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

• выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
• наметьте место монтажа и сделайте несколько отверстий;
• вверните шуруп-кольца;
• подвесьте цепи, регулируя высоту (если есть необходимость).
• закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

https://youtube.com/watch?v=EmIgMKgZxMg

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Варианты подключения

1. К системе тёплого пола;
2. К ТЭНу;
3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Обзор потолочных ИК обогревателей

Применение инфракрасных потолочных обогревателей отличается тем, что эти приборы являются универсальными, их можно устанавливать в разных местах: общественных и производственных помещениях, в квартирах, частных домах, дачах, теплицах и зимних садах (прочитайте: “Как выбрать потолочный обогреватель для дачи”). ИК обогреватели хорошо себя зарекомендовали при обогреве частично открытых балконов, террас, лоджий и т.д.

Так как работа инфракрасных обогревателей основана на принципе, отличном от функционирования других отопительных приборов, они идеально подходят для локального прогрева больших по площади помещений, участков производственных цехов и мастерских.

Потолочные ИК обогреватели производят на основе новейших технологий и передовых конструкторских разработок. Благодаря этому они все больше используются для отопления, при этом их функционирование осуществляется в автоматическом режиме. В последнее время компаниям-изготовителям этих приборов удалось достичь высочайших показателей по ряду характеристик, таких как экономичность, безопасность, независимость, бесперебойность, удобство управления.

Установку инфракрасных обогревателей могут выполнять рядовые специалисты, поскольку она не представляет сложности. Поэтому стоимость монтажных работ получается невысокой. Еще одним преимуществом потолочных ИК обогревателей является их компактный размер. Это обстоятельство позволяет достичь отличных результатов в сфере дизайна и устанавливать их в подвесные потолочные конструкции.

На рынке представлены современные потолочные модели этих приборов для обогрева, как российского, так и зарубежного производства. Стоимость отечественных образцов гораздо ниже импортных изделий, Потолочный ИК обогреватель – это надежный источник тепла, поскольку срок его эксплуатации составляет минимум 20 лет.

Согласно оценкам качества продукции российские приборы не уступают импортным. Они имеют необходимые сертификаты, подтверждающие соответствие стандартам экологичности и безопасности для здоровья человека. Потолочные ИК обогреватели сочетаются с альтернативными источниками получения энергии, такими как, например, ветряные электростанции.

Разновидности инфракрасных приборов для обогрева

В зависимости от функционала отопительного инфракрасного обогревателя, на российском рынке вниманию потребителей предлагают модели для промышленного, бытового и уличного назначения.

1. Промышленные ИК обогреватели. Эти приборы используют для отопления производственных и служебных помещений.
2. Уличные ИК обогреватели. Они востребованы для обогрева открытых площадок в случае необходимости обеспечить дополнительное отопление. Их монтируют на балконах, террасах, лоджиях и т.д.
3. Бытовые ИК обогреватели. Востребованы для бытовых нужд, их устанавливают в жилых помещениях, расположенных в частных домах и в квартирах, в дачных постройках и т.д.

В данной статье в качестве примера приводятся следующие образцы.

1. Инфракрасные обогреватели ТМ Эколайн. Их стоимость определяется прямой зависимостью от мощности и стартует от 2,1 тысячи рублей (300 Вт) до 7,5 тысячи (4000 Вт). Модельный ряд – ЭЛП03R, ЭЛК06R, ЭЛК10R, ЭЛ20R, ЭЛ30R, ЭЛ40R, ЭЛК10Rm.
2. Инфракрасные обогреватели ТМ Теплофон. Их цена также зависит от мощности и составляет от 2, 1 тысячи рублей (300 Вт) до 2,3 тысячи (500 Вт). Модельный ряд – ЭРГНА 0,3 КТ, ЭРГНА 0,4 КТ, ЭРГНА 0,5 КТ.
3. Инфракрасные обогреватели Кристалл. Их стоимость напрямую зависит от показателя мощности и составляет от 2,185 тысячи рублей (700 Вт) до 6,935 тысячи (4000 Вт). Модельный ряд – Кристалл Trio 3,0, Кристалл Duet 1,3, Кристалл Trio 4,0, Кристалл Duet 2,0, Кристалл Solo 0,65, Кристалл Solo 1,0.
4. Инфракрасные обогреватели ТМ Пион (см. фото). Их цена также зависит от мощности и составляет минимум 2,6 тысячи рублей (400 Вт) и по-максимуму 3,8 тысячи (1300 Вт). Модельный ряд – Пион – 04, Пион -06, Пион -13.
5. Инфракрасные обогреватели ТМ Almac. Их стоимость зависит от мощности и составляет от 2,09 тысячи рублей (500 Вт) до 3,490 тысячи (1500 Вт). Модельный ряд – Алмак ИК-5, Алмак ИК-10, Алмак ИК-16.
6. Импортные потолочные ИК обогреватели NEOCLIMA IR. Модельный ряд – IR-0,8, IR-1-0, IR-2,0, IR-4,0 при мощности 800 Вт- 4000 Вт.

Как подключить инфракрасный обогреватель напрямую?

Это самый простой способ, но в то же время не самый удобный в использовании. Чтобы подключить обогреватель напрямую к сети нужно:

1. Шнур питания, который был в комплекте или вы купили отдельно, соединить с клеммами.
2. Включить его в обычную розетку.

Но у вас получится воспользоваться данной схемой, если у обогревателя есть встроенный термостат.

Преимущества:

• Легко. Вы всего соединяете клеммы и шнур, вилку которого потом включаете в сеть.
• Доступно. Не нужно покупать что-то ещё. То есть сверх затрат, кроме как купить прибор, нет.
• Можно подключиться к домашней сети. Как правило, отдельной линии для обогревателя не надо. Можно подключиться уже к той сети, что есть в квартире или доме.

Недостатки:

• Нет возможности вручную регулировать температуру. То есть всё, что вы можете, включить или отключить прибор, смотря, как вы чувствуете себя в помещении.
• К одной розетке можно подключить только один обогреватель. Поэтому вы становитесь зависимыми от количества розеток, их места расположения, выбранной схемы монтажа и количества приборов. Как правило, одна розетка рассчитана на 16А. А вот тройниками во время подключения обогревателя пользоваться нельзя.
• Доступно только ручное управление. То есть, чтобы элементарно управлять прибором его нужно постоянно включать и выключать вручную, что утомляет многих пользователей.
• Наружный монтаж. Иногда он портит интерьер, даже если провода находятся в специальном кабель-канале.

Итог. Подключать обогреватель напрямую стоит, если это временное решение. Например, у вас ещё полностью не проведено электричество. Но нужно оставаться бдительным и следить за той частью помещения, где стоит обогреватель. И это хороший вариант, если у обогревателя внутри есть термостат. В таком случае к недостаткам можно отнести:

• Ручное управление, которое не всегда радуется, так как обогрев висит высоко.
• Нужна свободная розетка.
• Сам монтаж может испортить внешний вид комнаты.

Процесс установки

Расценки на монтаж у специалистов по отопительному оборудованию вызывают удивление. Понятное дело, что работать за копейки никто из нас не согласится – кушать хочется всем. Но нужно же соблюдать хоть какие-то рамки приличия в расценках. Поэтому проще всего выполнить монтаж самостоятельно – это не потребует от вас специальных знаний и каких-то никому не нужных лицензий.

Также возможен прямой монтаж подвесов на монтажные крючки – так делается в помещениях с небольшой высотой потолков.

Для установки обогревателей можно использовать штатные кронштейны, идущие в комплекте. С их помощью техника подвешивается к потолкам с помощью тросов или цепочек. Следовательно, нам потребуются монтажные крючки по дереву или по бетону – последние поставляются с пластиковыми дюбелями. Далее устанавливаем крепежные элементы, вворачиваем крюки в потолки и регулируем длину цепочек или тросов, чтобы добиться подходящей высоты подвеса.

Таким образом, ничего сложного в самостоятельном монтаже инфракрасных обогревателей нет – на все про все у вас уйдет максимум пара часов. Сложнее всего устанавливать такие обогреватели на бетонных потолках, где потребуется мощный перфоратор для установки монтажных крючков. Для настенной установки используются те же крючки в совокупности с подвесами – нагреватели в этом случае должны висеть горизонтально и смотреть слегка вниз.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»). Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

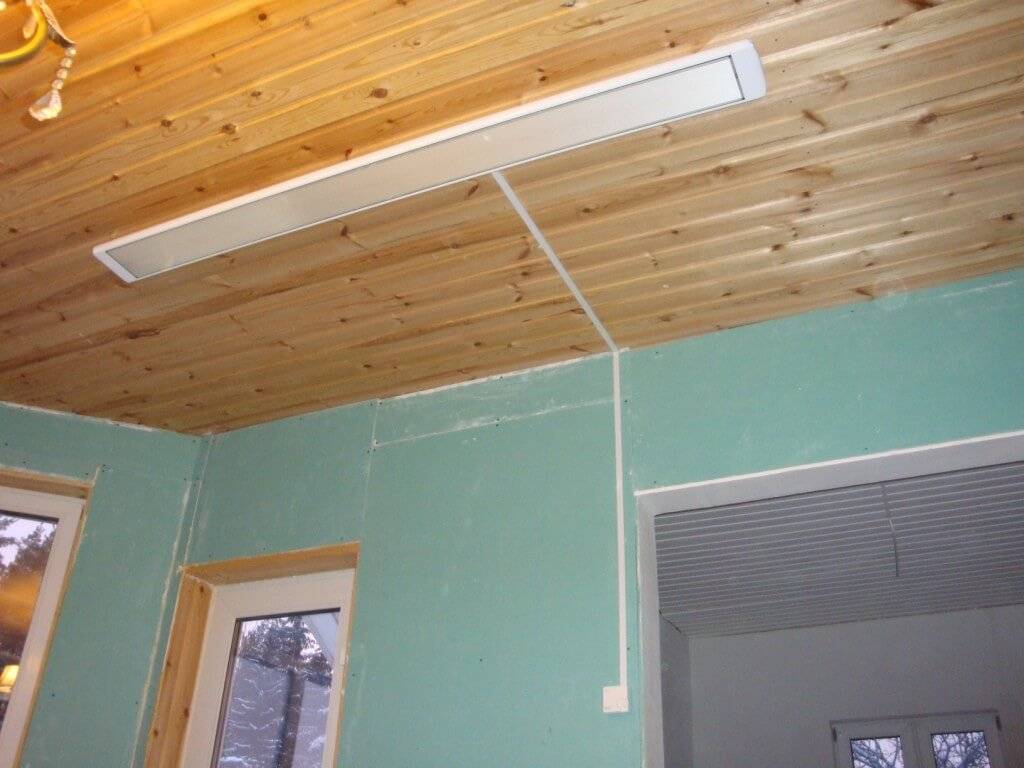

Как установить инфракрасный обогреватель на потолок

• Начните установку на потолок ИК-обогревателя с расчетов высоты его расположения. Для жилых комнат остановитесь на оптимальной для этого высоте в 2-3 метра, такой параметр указан в паспорте на данное оборудование. Чем мощнее ваш обогреватель, тем выше должен быть подвес. Иначе может ухудшиться самочувствие и начнет болеть голова.
• Выполняя монтаж инфракрасного обогревателя своими руками, убедитесь, что вблизи его размещения не будет мест скопления людей. Так как он является довольно интенсивным излучателем, что может привести к появлению неприятных симптомов – зуду кожи и головной боли.
• Монтаж потолочного инфракрасного обогревателя можно произвести с помощью штатных кронштейнов, идущих в комплекте с ним. Используйте их, чтобы подвесить технику к потолку тросами или цепочками.
• Заранее приобретите крючки монтажные для дерева или бетона, укомплектованные с дюбелями из пластика. Далее следует установка крепежных элементов, вворачивание крюков в потолок и регулировка длины троса либо цепочки, чтобы отрегулировать подходящую высоту подвеса.

Как видите, самостоятельный монтаж инфракрасных обогревателей – легкодоступный процесс, который может занять максимум 2 часа вашего времени. Труднее дело обстоит с монтажом на потолке из бетона, где не обойтись без мощного перфоратора.

Если вы решили установить обогреватель на стену, то воспользуйтесь те же крючками с подвесами. Нагреватели должны быть наклонены немного вниз и иметь строго горизонтальное положени

1 Виды и параметры термостатов

Термостатами называют устройства, которые производят циклические измерения микроклиматических параметров помещения и, учитывая полученные результаты, корректируют функционирование отопительных приборов. Иными словами, при достижении нужного значения электрическое питание снижается и обогревательный прибор отключается.

Когда температура падает, обогреватель подключается снова, поэтому в доме поддерживается постоянное тепло. Устройство и принцип действия терморегулирующих элементов могут кардинально разниться между собой. В настоящее время существуют 2 основных типа терморегуляторов:

• механический;
• электронный.

Первая модификация термостата выполнена в виде небольшого пластикового короба, внешняя часть которого оборудована регулятором. В большинстве случаев он круглой формы, что обеспечивает его плавное изменение положения. Цена деления регулятора может отличаться в зависимости от модели прибора. Корпус терморегулятора оборудован кнопкой включения и световым индикатором, показывающим активность прибора на текущий момент.

У электронных терморегуляторов имеются более расширенные возможности в контролировании. Конструкцию и оформление данных приборов непрерывно совершенствуют. Изготавливая современные модели, применяют дисплеи на базе жидких кристаллов. Отладка и регулирование могут быть реализованы как с помощью сенсорных датчиков, так и посредством кнопочных панелей. Некоторые устройства оборудованы специальными откидными крышками для сохранности дисплея и придания им более эстетичного вида.

Использование таких приборов возможно даже в жилищах, в которых владельцы могут подолгу отсутствовать или проживать периодами. Обычно при программировании данных устройств не возникает проблем. Управление такими приборами осуществляется на расстоянии с помощью портативных устройств. Однако по причине довольно высокой стоимости могут возникнуть трудности с приобретением терморегулятора.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

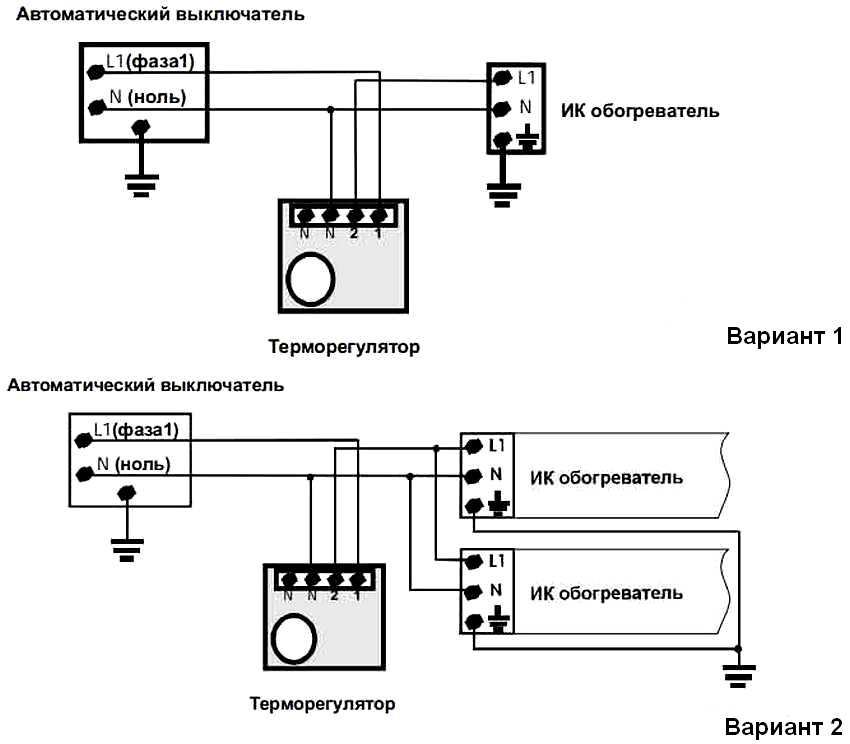

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

Сферы применения терморегуляторов

В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.

Автомобильный термостат

В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.

Электронный терморегулятор

Сравнение с другими видами отопительного оборудования

Конкурирующие отопительные приборы (батареи, конвекторы, тепловые вентиляторы, масляные радиаторы) нацелены прежде всего на обогрев воздуха. Лишь затем теплый воздух частично передает тепло окружающим предметам и людям.

Такой способ несет ряд недостатков:

1. В результате нагрева окружающей среды возникает «расслоение воздуха». При этом вверху помещения накапливается теплый воздух, а внизу — холодный. Этот недостаток особенно ощутим, если в качестве напольного покрытия используется кафель.
2. Перемешиваясь, теплый и холодный воздух образуют конвекционные потоки, создавая сквозняки в помещении.
3. Прогрев помещения осуществляется крайне медленно.

По всем перечисленным пунктам инфракрасные обогреватели обыгрывают своих конкурентов.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

• устанавливается в том же помещении, где располагается обогреватель;
• термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
• для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
• стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
• размещение на холодных и влажных стенах дает сильное искажение показателей;
• не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.
