Датчики протечки воды

Как и из чего сделать корпус для сигнализатора

Корпус для сигнализатора должен быть таким же миниатюрным. Самый подходящий по размерам вариант – крышка от литровой банки из-под молока или от упаковки с мыльными пузырями.

ФОТО: YouTube.comЧтобы сделать корпус сигнализатора, нужна не только крышка, но и винтовая часть, которую нужно отрезать от флаконаФОТО: YouTube.comВинтовую часть нужно запаять с одной стороны кусочком пластика. Используйте для этого клеевой пистолет, а для стенки может пригодиться пластиковый блистер. Сделайте в нем отверстия горячей спицей для того, чтобы продеть контактные проводкиФОТО: YouTube.comКрышкой сигнализатора будет крышка от упаковки. Нужно сделать в ней раскалённой иглой несколько отверстий, чтобы звук сигнализатора был отчётливо слышенФОТО: YouTube.comОстаётся только соединить крышку с винтовой частью, вся схема спрячется внутри

Вы получите очень миниатюрный датчик, который можно спрятать под раковиной или ваннойФОТО: YouTube.comПри контакте с водой пищалка сработает и привлечёт ваше внимание. Вы сможете вовремя среагировать и устранить протечку

Watch this video on YouTube

Предыдущая ИСТОРИИСмекалка мастера: лайфхаки в работе с простыми инструментами
Следующая ИСТОРИИКонструктор для взрослых: как собрать стул из пластиковых труб

Типовая комплектация защитной системы

Наибольшую популярность в среде потребителей получили следующие системы сигнализации о протечках, работающие по одинаковому принципу:

  • Нептун;
  • Аквасторож;
  • Gidrolock.

В представленных системах применяются шаровые краны с электромагнитным или электромеханическим клапаном диаметром ½, ¾, 1 дюйм. Устройства не только обеспечивают перекрытие крана, но и информируют о протечке.

Любая типовая система сигнализации о протечках состоит из следующих стандартных компонентов: контроллера – блока управления (1), шарового крана с электроприводом (2), датчиков (3) (+)

Системы протечки воды могут быть интегрированы с системами «Умный дом».

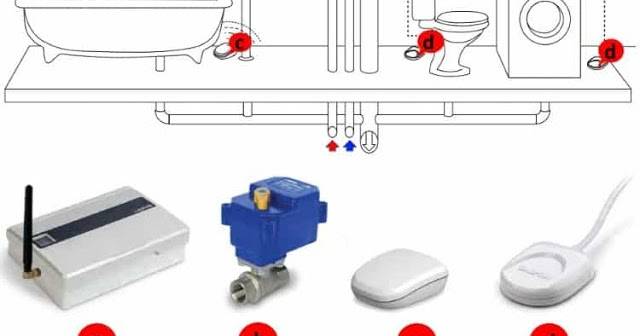

В комплекс защиты от протечки входят:

  1. Шаровые краны, оснащенные электроприводом. Они предназначены для полной или частичной блокировки контуров водоснабжения или отопления на случай протечки. Устройство монтируется непосредственно после вводных вентилей.
  2. Контроллер, представляющий собой блок управления. Предназначен для выполнения всего одной операции – перекрытие крана с электроприводом после получения и обработки сигнала с одного из датчиков. Помимо этого контроллер отвечает за оповещение о протечке и питание датчиков. Контроллер может быть установлен в любом удобном, но при этом доступном месте.
  3. Датчики протечки. При попадании влаги подают сигнал о протечке. Подключаются исключительно к безопасным источникам энергии. Устанавливаются датчики в местах, чаще всего угрожающих утечками: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, в местах подключения гибких шлангов и т.д.

Датчики могут быть автономными, как в системе Gidrolock, так и энергозависимыми, как в более дешевой защите «Нептун».

В системе сигнализации об утечке применяются шаровые краны с электроприводом. Единственный минус в том, что подобные устройства нужны и для горячей, и для холодной воды, т.к. система не реагирует на температуру протекающей жидкости

В автономных системах водоснабжения функцию крана с электроприводом может выполнять насос, который отключается после поступления сигнал с датчика о протечке. Но и в этом случае нежелательно пренебрегать установкой шарового крана, оснащенного электроприводом.

Даже если насос выключится, и прекратится подача воды из скважины или колодца, то при отсутствии запорного входного шарового крана не будет обеспечена полная защита системы от протечки.

Это связано с тем, что в неисправную систему может поступать вода из гидроаккумулятора. Поэтому установка «управляемого крана» считается необходимостью.

  • https://profazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html
  • https://fb.ru/article/318377/datchik-utechki-vodyi-obzor-vidyi-harakteristiki-i-otzyivyi
  • https://www.asutpp.ru/datchik-protechki-vody.html
  • https://sovet-ingenera.com/vodosnab/v-drugoe/datchik-protechki-vody-svoimi-rukami.html

Датчик протечки воды на микросхеме К561ЛА7

Он работает по более сложной, но вполне доступной схеме, обладающей более высокой надежностью и чувствительностью.

Состав деталей

Кроме датчика влажности и микросхемы К561ЛА7 для сборки потребуется:

  • биполярный транзистор VT1 серии КТ315Г;
  • резисторы на 1 Мом,100 Ом и килооомные: 1,5 К, 10 К, 300 К;
  • два полярных конденсатора на 2,2 и 47 микрофарад для работы под напряжением до 16 вольт;
  • конденсатор на 200 пикофарад;
  • светодиод;
  • генератор звуковых волн ЗП-1;
  • переключатель SA-1;
  • источник питания.

Аналогами К561ЛА7 являются К176ЛА7, 564ЛА7, 164ЛА6, HFF4011BP, HCF4011BE, СD4011A, СD4011.Схема не критична к уровню питающего напряжения и надежно работает при его пределах от 5 до 15 вольт.

Принцип работы электрической схемы

Когда на сухие контакты датчика влажности поступает напряжение от источника питания, то светодиод не горит, а звуковой генератор не вырабатывает сигналы: транзисторный переход эмиттер-коллектор находится в закрытом состоянии.

При появлении тока через датчик влажности сквозь ключи микросхемы потечет ток на базу транзистора, и он откроется. Загорится светодиод и сработает звуковая сигнализация.

Когда схема питается от сети, а не от автономного источника, то переключатель SA1 лучше перевести в нижнее положение. В этом случае светодиод станет сразу светиться, указывая на готовность датчика протечки к срабатыванию, а погаснет он при открытии транзистора.

Изменением емкости конденсатора С2 регулируют тональность звукового генератора.

Потребление тока электрической схемой составляет:

  • примерно 1 мКа в режиме ожидания;
  • 25 мА при срабатывании.

Как выбрать защиту против потопа

Можно собрать комплекс защиты самостоятельно. Для этого подойдут датчики RWD2, swf, EZVIZ T10, Rubetek RS-3220, Actidata FS1 и контроллеры SAURES R1.

При выборе датчика затопления важно учесть следующие факторы:

  • Цена. Если вас устраивает стандартный набор опций, ограничьтесь бюджетным комплектом.
  • Источник питания. В квартирах, где во время планировки не спроектировали встроенную систему защиты от подтопления, легче использовать устройства на батарейках.
  • Простота установки. В комплекте с датчиком идет руководство пользователя с подробными инструкциями, поэтому монтаж доступен даже обывателю.
  • Число заводских датчиков в комплекте и возможность подключения сторонних модулей.
  • Функция автономной работы при отключении электроэнергии.
  • Скорость перекрытия кранов

В последних моделях производители предлагают десятки дополнительных опций, на которые тоже стоит обращать внимание.

Лучшие проводные датчики протечки воды

Такие датчики работают на основании электросопротивления между контактами. На электроды устройства подается малое напряжение, но из-за высокого электросопротивления ток не проходит. При попадании влаги на прибор сопротивление начинает спадать и цепь замыкается, излучая сигнал на приемник. В этой категории представлены два номинанта, которые стали лучшими среди десятка аналогов.

Neptun SW005

Проводной датчик протечки воды Нептун работает под небольшим напряжением (12 Вт). Устройство оснащено дополнительной платой, которая защищает его от ошибочных срабатываний, под действием ЭМ-излучения и наводок. Прибор может работать как индивидуально, так и совместно с иными системами оповещения, а предельное расстояние от контроллера составляет 100 метров. Высокая степень защиты корпуса гарантирует полную герметичность — даже при большом попадании воды на прибор, внутрь не попадет ни капли.  Монтаж не вызовет сложностей, а установить Нептун можно в любом месте, где предполагается возможная протечка.

Достоинства

  • Длинный соединительный кабель;
  • Быстрое срабатывание;
  • Большая гарантия;
  • Низкая цена.

Недостатки

Частая проверка работоспособности.

Эксперты отмечают, что прибор достаточно безопасен, его можно смело брать в руки при подключенном напряжении. Однако стоит периодически проверять его работоспособность, поскольку на корпусе не предусмотрен индикатор питания.

Neo Coolcam

Сигнализацию датчик протечки воды от Neo можно устанавливать на любой поверхности, включая даже стены и потолок, плюс он имеет длинный щуп, который размещается в труднодоступных местах. На нижней стороне основного блока находятся небольшие металлические ножки, которые при соприкосновении с водой замыкают контакт. Сигнал-оповещение отправляется непосредственно на контроллер по сети Z-Wave на определенной частоте, также в этой сети возможно сопряжение с другими устройствами Neo для автоматизации всех процессов. Питание датчика происходит от батарейки, срок службы которой составляет 24 месяца, что достаточно много.

Достоинства

  • Низкое потребление энергии;
  • Позолоченные контакты щупа;
  • Работает с разными контроллерами;
  • Громкая встроенная сигнализация в самом датчике.

Недостатки

Слабый индикатор работы.

Исполнительные и вспомогательные устройства

Третий элемент системы — устройство, перекрывающее водопровод при обнаружении протечки. В этих целях используются либо моторизованные шаровые краны, либо электромеханические клапаны.

Шаровые краны с мотором управляются по трёхпроводной схеме, поэтому зачастую их удаётся применять только в системах, управляемых полноценным контроллером, ведь помимо сигнала на закрытие требуется подать открывающий сигнал при восстановлении исходного состояния системы. Впрочем, сигнал на открывание может подаваться через обратный контакт реле или вручную через кнопку — своего рода замена сброса аварии.

Шаровой кран с электроприводом GIDROLOCK PROFESSIONAL

Электромеханические клапаны нормально открытого типа однократно срабатывают при подаче управляющего сигнала и перекрывают проток. При этом напряжение на управляющем канале может оставаться неограниченное время, ведь во время срабатывания цепь размыкается контактной группой, механически связанной со штоком клапана. Нужно помнить, что именно нормально открытый клапан после срабатывания защиты остаётся в таком положении даже при исчезновении питания и взводится вручную после устранения протечки.

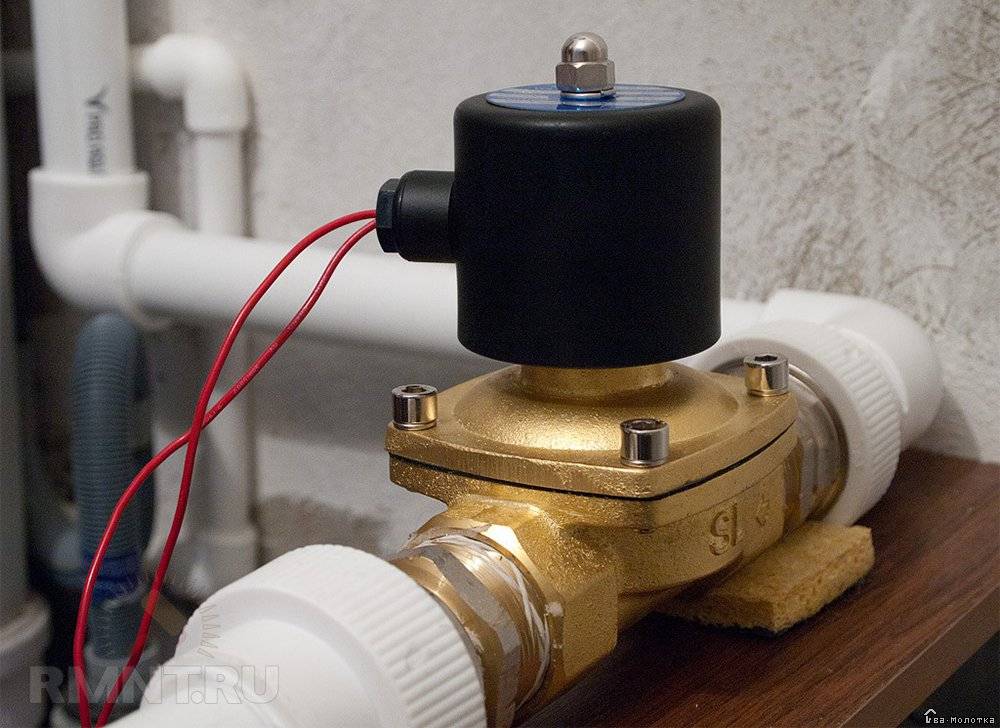

Электромагнитный клапан для воды

Исполнительные устройства не обязательно должны быть специализированными, подойдут любые краны или клапаны для водопроводных систем

Однако необходимо обратить внимание на рабочий диапазон напряжений, ведь некоторые релейные модули не могут управлять постоянным током, а коммутирующие выводы контроллеров могут работать только при ограниченном напряжении и силе тока

Также в схеме могут присутствовать вспомогательные устройства:

  1. Модули радиосвязи — комплект из передатчика и приёмника, например, серии MX на 433 МГц, позволит создать беспроводную связь между датчиком и управляющим блоком, используя оборудование, предназначенное для построения систем с проводной связью.
  2. Усилители и модуляторы сигнала предназначены для согласования логических уровней между датчиками и блоком управления. В качестве усилителей наиболее популярны одноплатные модули на базе микросхемы LM358, для преобразования сигнала — модульные ЦАП/АЦП на PCF8591.
  3. Промежуточные реле будут полезны, если релейная группа управляющего блока не позволяет коммутировать токи значительной величины. Наиболее предпочтительны реле, рассчитанные на низкое управляющее напряжение — 24 или 36 В.

Подключение датчика или установка

Сам процесс подключения элементов системы к блоку управления (БУ) не представляет особой сложности. Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, мы подготовили для вас более детальный и подробный шаблон действий при установке системы.

Для начала надо определиться с местами вероятной протечки, к ним как правило относятся участки труб с большим количеством соединений, места установки водоразборных кранов и бытовой техники, типа посудомоечной и стиральной машин. Датчики лучше закрепить к основанию, чтобы они были параллельны плоскости пола. Если позволяет возможность, можно закрепить при помощи небольшого самореза непосредственно к основанию, если саморез использовать нельзя, можно просверлить отверстие под дюбель и закрепить с помощью него.

В соответствии с инструкцией, в первую очередь необходимо подключить встроенную батарею, именно она отвечает за работоспособность системы в случае отключения сети 220В. Для этого необходимо открутить два винта с задней части контроллера и соединить контакты батареи и контроллера.

Согласно инструкции необходимо подключить все провода к контроллеру. Все места подключения помечены и трудностей данная процедура не вызывает

Хотим обратить внимание, провода от кранов можно объединить и к контроллеру – подключить только три, а не шесть. Также система рассчитана на подключение заземляющего провода, поэтому раз таковая есть, лучше подключить

После установки системы, необходимо проверить ее работоспособность, для этого необходимо намочить датчик. Как только датчик почувствует влагу, контроллер подает сигнал проводам и шаровые краны автоматически закрываются. При этом раздается звуковой и световой сигнал.

Обращаем ваше внимание, виды датчиков бывают разные, мы вам рассказали только о моделе, в комплекте которой имеются кабеля. Независимо от типа вашей модели обязательно читайте инструкцию – в ней все подробно и максимально доступно рассказано и наглядно показано

Аквасторож: обзор

«Аквасторож» — наиболее продвинутый механизм защиты дома в случае протечки. Главное достоинство устройства — возможность расширения комплекта дополнительными блоками и датчиками. Штатный комплект «Аквасторож» включает контроллер, 4 датчика протечки, 2 шаровых электроприводных крана, блок питания, батарейки и соединительные провода. На рынке эта защита представлена в двух классах исполнения: «Классика» и «Эксперт». Оба класса имеет базовую и PRO модификацию в зависимости от особенностей контроллера.

Особенности комплектаций

И «Классика», и «Эксперт» перекрывают краны во время аварийной ситуации, поддерживают автономную работу. Оба комплекта поддерживают подключение к системе «Умный дом», а в варианты исполнения PRO дополнены специальным реле, чтобы подключать насос.

Различия в контроллерах двух комплектаций представлены в таблице:

Характеристика

 Модель «Аквасторож-Классика»

 Модель «Аквасторож-Эксперт»

Количество дополнительно подключаемых кранов

6

5

Световая индикация поломки каждого крана

+

Контроль обрыва цепи (провода) датчиков

+

Закрытие кранов при обрыве цепи проводного датчика

+

Индивидуальная световая индикация потерянного датчика

+

Индивидуальная световая индикация залитого датчика

+

Достоинства «Аквасторожа»

Пользователи этой защитной системы отметили следующие характеристики:

«Аквасторож» – хороший вариант для защиты больших площадей, для маленьких офисов и квартир стоит выбирать бюджетные комплексы меньшей мощности.

Датчики и их расположение

Датчики логично будет расположить там, где могут быть прорывы воды:

  • под ванной;
  • посудомоечной машиной;
  • стиральной машиной;
  • бойлерной установкой;
  • нагревательным котлом;
  • батареями и полотенце-сушителями;
  • в самых низких точках пола. Именно там начнёт скапливаться вода;
  • если санузел раздельный, можно один сигнализатор поставить в районе унитаза.

Причем датчик нужно располагать не рядом, а под чем-то. Строго говоря, в местах вероятного появления или скопления воды. Про время срабатывания датчика мы еще поговорим, у каждого производителя оно разное, но вся система может неправильно сработать именно из-за неудачного расположения датчика.

Если это радиодатчик, то стоит учесть расстояние, на котором он будет эффективно работать. Может так случиться, что стенка или перегородка будут помехой радиосигналу.

Также есть два варианта установки датчика:

  1. В уровень с полом.
  2. На поверхности пола.

Разница в высоте дает выигрыш в масштабах затопления.

Смонтировать в уровень самостоятельно затруднительно — нужны специальные инструменты, а на поверхности проще. Просто расположить датчики в зонах вероятного затопления.

Квартиры

Понятно, что в многоквартирных домах централизованная подача воды и при внештатной ситуации комфортнее отсечь не весь стояк, а только разводку в квартире. Но тут есть небольшая проблема. Логичнее предположить, что перекрывающие краны на автоматике правильно поставить на трубах ДО водосчетчиков.

Но управляющая компания настаивает на такую модернизацию ПОСЛЕ счетчика. А если после счетчика ставится тройник для подключения смывного бачка унитаза? Автоматику просто некуда поставить.

Выход, конечно, есть.

Перед тем как устанавливать системы защиты от протечек лучше связаться с управляющей компанией и согласовать этот вопрос.

Еще одна ситуация. Если в квартире две системы подвода воды. Одна на ванну и санузел, а вторая на кухню для мойки. Как говорится, есть два пути.

  1. Кардинальное — установить автоматику на всех стояках.
  2. Экономное — обеспечить защиту только санузлов.

Но, в наше время популярны посудомоечные устройства и их тоже надо контролировать. Добавим к этому стиральную машину на кухне. И получится полноценная зона контроля. Правильное решение — установка двух модулей. Есть, конечно, и эконом-вариант — протянуть провода от модуля управления для датчиков через всю квартиру до кухни. Решение, как всегда, за владельцем жилища.

Картину дополняет отопление. В старых домах они тоже требуют контроля. Выход — перед каждой батареей нужно ставить автоматический отсекающий кран с датчиком затопления.

Частный дом

Чаще всего вода в дом подается насосом и потом расходится по системе. Утечки и причины такие же, как и в многоквартирных домах. Система защиты от протечки воды может быть оборудована и здесь. Задача — отключить насос при затоплении. Значит, включение/отключение насоса должно быть через реле. Вот через него и подключать контроллер, который при затоплении подаст сигнал на закрытие шарового крана или клапана подачи воды. Схемы водопотребления у частных домов разные, нужен совет специалиста. Он изучит схему распределения воды и скажет, как правильно разместить запорные устройства для предотвращения затопления. Обычно хватает кранов с сервоприводом после насоса.

Но отопление тоже потребляет воду. А котел без воды работать не должен. Есть разные ситуации. Но основная задача не оставить его без воды и пустить циркуляцию по малому контуру. Опять не будем описывать разные варианты — для хозяина правильнее получить совет от специалистов по котельному оборудованию. С этим лучше не шутить.

Есть системы с автоматизированными котлами отопления. Если авария и сработает защита от протечек, котел автоматически остановится из-за критического перегрева. Это, конечно, для него не стандартная ситуация, но не критичная.

Где купить надежную систему защиты от протечки воды

В онлайн-каталоге Леруа Мерлен можно приобрести систему контроля протечки воды от таких торговых марок, как EQUATION и NEPTUN. Данная продукция отличается высоким качеством и надежной бесперебойной работой на протяжении долгих лет эксплуатации. Основная задача таких систем – контроль водоснабжения и своевременное оповещение владельца дома об утечке в результате прорыва труб. Данные комплексы способны существенно повысить уровень безопасности Вашего имущества.

Наш магазин предлагает купить отдельно датчики от протечки и полностью собранные системы, готовые к установке. Комплектация последних предполагает наличие:

  • электроприводных шаровых кранов;
  • датчика контроля;
  • управляющего модуля.

Принцип работы систем контроля от протечки воды, заказать которые можно на нашем сайте, заключается в следующем:

  • сигнал о затоплении поступает с датчика на контроллер;
  • электроприводные краны приводятся в действие, перекрывая поступление воды от стояка;
  • включается звуковое и световое оповещение о срабатывании установки.

Возможна интеграция дополнительных модулей, которые будут отправлять на мобильный телефон владельца СМС с информацией об утечке.

Системы от протечки воды по доступным ценам в Леруа Мерлен

Мы предлагаем большой выбор датчиков и систем контроля протечки воды по выгодной стоимости. Изделия просты в монтаже и максимально эффективны в работе. Чтобы купить интересующую модель устройства, добавьте товар в корзину и оплатите одним из предложенных способов. Доставка покупок осуществляется по Москве и другим городам России.

Системы защиты от протечек воды – виды и принцип работы

Большинству владельцев квартир приходилось сталкиваться с такой неприятной вещью, как затопление. Это может быть следствием незакрытого крана на кухне или в ванной, протечек системы водоснабжения и отопления, а также утечка воды в местах стыковки труб.

Протечка воды в квартире или доме несет за собой множество неприятных последствий, начиная от материальных затрат на новый ремонт, до короткого замыкания в случае, если вода затронет скрытую проводку, а также разбирательства с соседями, живущими этажом ниже. Чтобы избежать таких ситуаций были разработаны системы защиты от протечек воды. Далее мы рассмотрим принцип работы и разновидности систем защиты от протечек воды в квартире.

Протечку воды могут спровоцировать такие факторы, как простая невнимательность и незакрытый кран или некачественный монтаж труб.

Для предотвращения подобных инцидентов датчики устанавливаются в местах с наибольшей вероятностью протечки воды – под ванной, рядом со стиральной машиной, под умывальником, под раковиной на кухне и под устройствами водяного отопления.

Когда происходит контакт с водой, сигнал с датчиков передается на контроллеры, которые в свою очередь передают сигнал на электропривод шарового крана или быстрозапорный кран, который перекрывает подачу воды в систему водоснабжения. После устранения утечки возобновляется нормальный режим работы.

Обе системы разработаны в России и широко применяются во всем мире.

Принцип работы датчиков

Система защиты от протечек воды

Нептун

 представлена на российском рынке уже более 10-ти лет и сумела завоевать доверие потребителей. В комплекте систем Нептун обычно идут 2-3 проводных датчика протечки воды, которые подсоединяются к контроллеру. Вы также можете купить отдельно беспроводные датчики Нептун. Блок управления (контроллер) и автоматика работают от напряжения 220 В и обеспечивают перекрытие воды с помощью шарового крана в течение 21 секунды с момента обнаружения протечки. Если в квартире установлен электромагнитный клапан, то перекрытие происходит мгновенно.

Единственным недостатком такой системы является то, что она не может перекрыть подачу жидкости в обесточенной квартире, но, как правило, такие совпадения случаются крайне редко. Производителя предоставляет гарантию 3 года.

Система защиты

Аквасторож

 также является российской разработкой. Принцип действия точно такой же, как и у предыдущей. При обнаружении протечки в квартире система защиты Аквасторож перекрывает воду за 5 секунд. Система не требует вмешательства человека и способна работать полностью автономно в течение длительного времени.

Датчики протечки

Детектор протечки имеет простое, если не сказать примитивное устройство. Два его основных элемента — пара электродов, при намокании которых замыкается цепь, а также усилитель сигнала, в качестве которого обычно используется биполярный транзистор с низким током насыщения. Питание датчика осуществляется по двум проводам, по третьему аварийный сигнал передаётся к управляющему блоку. Некоторые датчики имеют встроенный звуковой и световой сигнализаторы, также в одном корпусе может устанавливаться гальванически развязанный коммутатор в виде реле для подачи питания напрямую на исполнительное устройство.

Устройство датчиков протечки воды GIDROLOCK

Наиболее распространёнными, в первую очередь благодаря своей дешевизне (около 500 руб./шт.), считаются датчики «H2O Контакт», «Водолей-Р» и Equation. Они имеют несколько исполнений для подключения как к аналоговым входам управляющих устройств, так и к входам типа «сухой контакт» в нормально открытом и нормально закрытом состояниях. Детекторы имеют встроенную сигнальную индикацию, но их главный недостаток в том, что они не способны коммутировать значительную нагрузку, то есть не могут напрямую управлять клапанами.

Датчики протечки воды: 1 — «Водолей-Р»; 2 — «H2O Контакт»; 3 — Equation

Более совершенные, но и более дорогие (от 1,5 до 2,5 тыс. руб.) датчики — Ajax LeaksProtect, Ezviz T10, Neptun RSW+ и другие устройства беспроводного типа. Как правило, эти детекторы питаются от батарейки типа «Крона», у некоторых моделей продолжительность автономной работы может достигать двух лет. Большинство детекторов рассчитаны на работу в составе системы защиты того же производителя, для некоторых указывается рабочая частота и есть возможность настройки для подключения к универсальным радиоприёмникам. Определённая часть автономных моделей работает в режиме сигнализатора — издаёт звуковой сигнал или отправляет уведомление по мобильной связи при обнаружении протечки.

Беспроводные датчики протечки воды: 1 — Ajax LeaksProtect; 2 — Ezviz T10; 3 — Neptun RSW+

В обиходе наибольшую популярность приобрели не отдельные датчики, а комплекты для монтажа систем защиты от протечек. В них может входить до трёх датчиков, один или два электрических клапана, блок питания и центральное управляющее устройство. Подобные комплекты поставляются на рынок под торговыми марками Neptun, «Аквасторож» и Gidrolock.

Система защиты от протечек воды «Аквасторож Классика 2х20»

Типы

В зависимости от назначения, эти устройства могут быть следующих типов:

  • автономный, такой датчик функционируют самостоятельно, он подает звуковой сигнал при обнаружении протечки воды (например, сирена AL 150 и SW001 Neptun), есть также устройства с модулем GSM, отсылающим SMS при аварии (датчики SapSan);
  • проводной, для подключения к блоку управления используется сигнальный провод или сеть 1-wire (WSP, Pic, SW003 Neptun, О-контакт, Астра 361 и т.д.);
  • беспроводной датчик (например, радиодатчик RSW или детектор TX-3FS), обнаружив протечку воды, посылает радиосигнал на пульт управления.

Если необходимо контролировать определенную площадь, то для этой цели используется ленточный датчик.

В том случае, если в настоящее время у вас нет свободных средств на покупку системы контроля утечки воды или автономных устройств оповещения, их можно сделать самостоятельно.

Датчик протечки на микросхеме LM7555

Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

Оптимальный вариант на фото:

Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы — командно исполнительная. В зависимости от исполнения, происходит следующее:

  1. Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
  2. Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

На самом деле, идеальный вариант — использование зарядного устройства от старой мобилки.

Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

Корпус — на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

Проводной самодельный датчик

При небольшом изменении выше опубликованной схемы датчик можно сделать проводным, в частности, его можно подключить системам Аквастоп и Аквасторож, управляющими аварийными клапанами. Во время монтажа следует учесть, что длинный сигнальный кабель может привести к затуханию сигнала.

Электрическая схема: проводной сигнализатор

Собственно, различие с предыдущей схемой заключается в том, что убран бузер, и вместо него прибор подключается к блоку управления, от которого он и получает питание. В некоторых системах предусмотрено подключение датчиков к автономному питанию, но это уже детали.

Видео: Датчики протечки воды h2o-Контакт.

Единственно, что потребуется, так это настройка уровня выходного сигнала, в соответствии с теми, что прописаны в паспорт системы контроля протечки воды, там же есть схема подключения датчиков и детальная инструкция.

Примеры схем датчиков на базе микроконтроллера мы рассматривать не будем, поскольку для их реализации потребуется программатор, соответственно, и навыки работы с ним. Такая тема требует отдельной статьи, тем более что перед датчиками, где используется контроллер, — будущее.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
