Гребенка для воды — распределительный коллектор с кранами, цена

Выбрать коллектор для водопровода квартиры и дома по фирме

Сразу замечу, что перечисленные ниже бренды коллекторов по странам, могут отличаться от места их производства, всё нужно уточнять при покупке.

VALTEC Россия

Российская компания инженера предпринимателя Павла Эдуардовича Мельникова известна с 2002 года. Невысокая цена, хорошее качество.

Итальянская компания Far

Компания FAR Rubinetterie S.p.A. образована в 1974 году Альберто Алессина и Гуэрино Алессина и Николой Ровалетти. Сертификат качества QAVR, бренд «Зелёный вентиль».

Итальянская Tiemme

На рынке с 1990 года. Гордится осуществлением всего производственного цикла в Италии для обеспечения качества, безопасности и надежности своих изделий.

Итальянский Luxor

Компания Luxor Minuterie Idrauliche была основана в 1960 году в Карпенедоло. Вся продукция соответствует сертификации ISO 9001:2015, в России Сертифицирована.

UNI-FITT Италия

Итальянский бренд имеет 19 предприятий в Европе и 9 заводов в России. На российском рынке с 2010 года. Внешне очень похожи на FAR.

General fittings

Коллектора GF родом из Италии. Есть коллектора с перекрывающими шаровыми кранами и с регулирующими вентилями. Большой выбор типов и размеров, материал никелированная латунь.

STOUT

Европейский бренд с заводами в России, Италии, Испании, Германии. Изделия среднего ценового диапазона, с симпатичными развёрнутыми белыми ручками. Больше используется для тёплого пола.

Tim

Компания TIM основана в 1994г. выпускает широкую номенклатуру коллекторов для отопления и водопровода. Группа TIM объединяет 6 заводов в Китае и продавцов по всей Европе, в России и США.

Немецкая Rehau

Узкая номенклатура латунных распределительных гребёнок для надвижных гильз и никелированных распределительных коллекторов с плавной регулировкой на 4 отвода. Большой выбор коллекторных групп для тёплых полов.

Известные бренды

Валтек (VALTEC) — итальянский производитель линейки изделий для построения систем водоснабжения. Всегда в продаже полный ассортимент продукции для металлопластикового, полипропиленового водопровода и систем из нержавеющей стали. В России представительства находятся в 6 городах, в том числе Москве, Санкт-Петербурге, Краснодаре.

Рехау (Rehau) — немецкий производитель, ведущий историю с 1948 года. Продукция проходит многоступенчатый контроль качества.

Фар (FAR) — ещё одна итальянская компания. Кроме запорной и распределителльной арматуры, в линейке присутствуют трубы металлопластиковые, полипропиленовые, медные и стальные.

Как настроить гребенку отопления?

Регулирование системы отопления выполняется вручную по таким параметрам:

По расходу и температуре теплоносителя. Первый показатель определяется по расчетам либо по проектным данным и устанавливается способом изменения скоростного режима насоса для циркуляции теплоносителя. Организовывать контроль за показателями расхода греющей воды допускается с использованием установленного расходомера.

Температурный режим задается ручным способом при настройке показателя термостата. Допускает применение авторегулировки, для этого потребуется установить сервоприводы на каждый контур отопления. После чего параметры можно корректировать дистанционно, взаимодействуя с термодатчиками.

Распределительная гребенка системы отопления настраивается по следующему алгоритму :

  1. Температуру в контуре настраивают на трехходовом шаровом клапане. Это возможно выполнить ручным способом, установив необходимую температуру жидкости поворотом регулировочного механизма на термостате. Наиболее часто в схеме задействуют термостатическую головку с выносным первичным датчиком и импульсной трубкой.
  2. Количественный вариант регулировки на коллекторе, возможно, выполнить как ручным методом, так и автоматическим. Поворачивая колпачок на клапане отдельного контура, и контролируя показание расходомера, добиваются расчетного расхода теплоносителя, в случае, когда он известен. В противном случае настройку выполняют опытным путем, контролируя работу системы в течение нескольких дней, желательно это выполнять для разных температур наружного воздуха.
  3. Автоматическая регулировка заключается в монтаже вместо колпачков особых сервоприводов, способных дистанционно работать с термостатами во всех комнатах.

Предпочтительнее, когда расчеты и наладку будут выполнять специалисты с использованием особых программных приложений и измерительных приборов. Для того чтобы гидравлический режим был выдержан, площади сечения входного и выходного коллектора должны совпадать, как и их общая пропускная способность.

Распределительная гребенка системы отопления должна согласоваться с максимальной тепловой мощностью системы теплоснабжения объекта.Производительность гребенки указывается в техдокументации подготовленной заводом-изготовителем устройства. Например, распределительная гребенка отопления Дн 100 мм используется для системы с тепловой мощностью не более 60 кВт, что достаточно для отопления объекта в 600 м2. При тепловой нагрузке в 120 кВт, размер гребенки должен быть не менее Дн 120 мм. только в этом случае можно не допустить разбалансировку отопительной сети.

Расчет мощности циркуляционного насоса рассчитывается по удельному расходу горячей воды в системе теплоснабжения. Каждый электронасос по отопительным контурам рассчитывается отдельно. Данные, полученные в процессе подсчетов, нужно округлять в большую сторону и к полученному результату потребуется прибавить запас по мощности – 15%.

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления – наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом – в радиаторах без воздуха водный поток будет равномерным.

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.

Рис. 2  Воздухоотводчик для сброса воздуха из системы отопления – конструкция

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

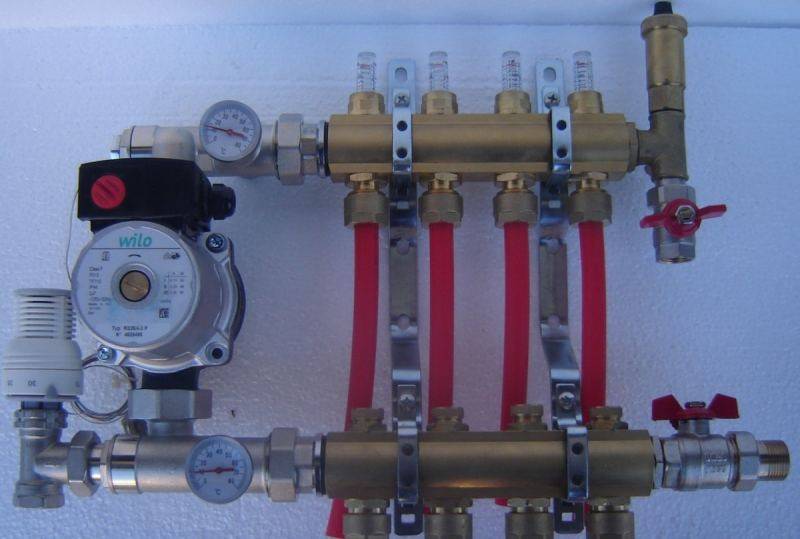

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Назначение гребенки

При прокладке водопровода в старых домах использовался магистральный принцип. Трубы подключались к основной ветке поочередно, поэтому жильцы старого жилого фонда до сих пор страдают от неравномерного распределения давления и температуры. В водопроводах традиционно применялась тройниковая разводка на резьбе или сварке. Тройник не мог обеспечить стабильный напор при включении нескольких точек, для чего и нужна гребенка в системе водоснабжения.

Распределительная гребенка для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. В современных домах разводящие коллекторы устанавливают на горячий и холодный водопровод. С помощью коллектора гребенки создается независимая система водоснабжения для каждой квартиры, кроме этого можно:

Коллектор отопления в квартире.

В старых квартирах с уже обустроенными магистралями отопления установить коллекторную систему очень проблематично. Это связано с тем, что в помещениях обычно проведено от 2 и больше стояков, тогда как для коллекторной схемы обязательно подключение всех радиаторов к единому стояку. Данный тип разводки можно устроить в многоквартирном доме нового типа, в том случае, если ещё во время строительства здесь были предусмотрены специальные доп. краны для подключения других контуров.


Распределительный коллектор отопления

При установке следует знать о следующих моментах:

  • Обязательно присутствие в системе автоматизированного отводчика воздуха, размещённого на прямых и обратных гребёнках.
  • Объём расширительного резервуара должен быть не менее 3% от общего объёма циркулирующей жидкости. Он должен быть установлен на обратной гребёнке до насоса (по направлению течения теплоносителя)
  • Насосы должны быть установлены на всех контурах системы.
    Коллектор отопления в квартире должен учитывать следующие особенности больших домов:
  • Давление в подобных системах колеблется от 10 до 15 атмосфер. Температура жидкости может составлять от 100 до 120 градусов. В следствие этих условий лучшим вариантом будет использование гофрированных труб из нержавейки, имеющим повышенные показатели сопротивляемости.
  • Перед началом работ по устройству коллекторного распределителя следует внимательно изучить его особенности и все ключевые моменты монтажа.

Особенности

Коллектор также называется распределительной гребенкой. Под этими понятиями подразумевается патрубок, оснащенный боковыми отводами. Они расположены на одинаковом расстоянии друг от друга, перпендикулярно по отношению оси самого патрубка.

Входное отверстие на коллекторе обладает большим диаметром (на 20-40%), чем выходное. Такая особенность позволяет обеспечивать стабильный напор воды для каждого потребителя, даже если вода распределяется на несколько человек одновременно. Коллектор отвечает за распределение основного потока на несколько маленьких.

Водяной коллектор необходим для одновременного подключения нескольких приборов или создания отводов на несколько групп таких устройств. Последний вариант монтажа позволяет добиться выравнивания напора подачи воды по всем линиям. На каждом патрубке располагается запорная арматура, при помощи которой можно в любой момент отключить устройство или группу потребителей от подачи воды.

Коллектор хорош для системы водоснабжения еще и тем, что предоставляет пользователю контроль над давлением. Например, в момент переключения стиральной машинки в режим набора воды, в душе напор воды не изменится. В системе с коллектором нет лишних соединений, которые всегда обладают высоким риском возникновения протечки.

Когда уже имеются представления о принципе работы коллектора, важно ознакомиться с секретами его выбора. Ведь рынок коллекторов разнообразен. Существуют модели для систем отопления, организации теплых полов, монтажа водоснабжения и подключения дополнительных элементов

Рекомендации по выбору необходимы, чтобы неопытный пользователь не запутался в многообразии товаров

Существуют модели для систем отопления, организации теплых полов, монтажа водоснабжения и подключения дополнительных элементов. Рекомендации по выбору необходимы, чтобы неопытный пользователь не запутался в многообразии товаров.

Виды гребенок

Водопроводные гребенки различаются по:

  • степени навороченности;
  • материалу;
  • числу отводов,
  • межосевым расстоянием отводов (36 — 100 мм).

Так, гребенки для водоснабжения far могут изготавливаться из:

  • меди;
  • стали;
  • латуни;
  • силумина;
  • полипропилена.

Конструкция элементарной распределительной гребенки для водоснабжения проста: это труба с несколькими выходами. Количество выходов может быть от 2 до 4. Такой коллектор рассчитан только для разводки потоков воды и его несложно собрать самостоятельно.

Есть сложные модели гребенок для водоснабжения far с шаровыми кранами и с запорной регулировочной арматурой обязательно на каждый отвод. Краны работают только в двух положениях: включено и выключено, а запорная аппаратура позволяет изменить интенсивность потока. По мнению потребителей, второй вариант удобнее. Наиболее навороченные модели оснащаются механическими или электронными датчиками и рассчитаны на работу в системах отопления и горячего водоснабжения.

Если сантехнических приборов в доме больше 4, вместе соединяют несколько коллекторов. Большое удобство использования такой разводки в возможности оборудовать скрытый водопровод. Гребенка стабилизирует поток воды, понижается вероятность прорыва водопровода.

Известные бренды

Валтек (VALTEC) — итальянский производитель линейки изделий для построения систем водоснабжения. Всегда в продаже полный ассортимент продукции для металлопластикового, полипропиленового водопровода и систем из нержавеющей стали. В России представительства находятся в 6 городах, в том числе Москве, Санкт-Петербурге, Краснодаре.

Рехау (Rehau) — немецкий производитель, ведущий историю с 1948 года. Продукция проходит многоступенчатый контроль качества.

Фар (FAR) — ещё одна итальянская компания. Кроме запорной и распределителльной арматуры, в линейке присутствуют трубы металлопластиковые, полипропиленовые, медные и стальные.

Что такое гидрострелка

Если в многоконтурной сложной отопительной системе установить насосное оборудование значительной мощности, то даже оно не сможет справиться с разными условиями и параметрами функционирования сети. Такие несоответствия в работе разных контуров будут негативно влиять на работу нагревательного котла и сокращать сроки службы дорогого оборудования.

Разветвленные отопительные сети не могут работать слаженно по причине того, что у каждого контура своя производительность и напор. Но даже если каждый контур укомплектовать собственным циркуляционным насосом с учетом параметров магистрали, то проблема разрозненности системы только обострится. Это приведет к разбалансировке сетей, потому что у каждого отопительного контура будут свои параметры.

Для решения проблемы один общий котел должен подогревать требуемое количество теплоносителя, но каждый контур должен получать из коллектора требуемое ему количество подогретой жидкости. В этом случае функции разделителя гидравлической системы выполняет коллектор. Гидроразделитель нужен для выделения из общего контура котлового потока. Другое название гидроразделителя – гидрострелка или ГС (гидравлическая стрелка).

Такое название устройства произошло от аналогии с железнодорожной стрелкой. Как ж/д стрелка разводит поезда в нужном направлении, так и гидрострелка распределяет потоки теплоносителя по отдельным контурам. Внешне устройство напоминает отрезок трубы круглого или прямоугольного сечения с торцевыми заглушками. Приспособление соединяется посредством трубопровода с коллектором и котлом и имеет несколько патрубков в боковой части.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

  • коллектор для котельной;
  • гидрострелка;
  • локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

  • не допускать резких колебаний температур, снижающих ресурс системы;
  • сохранять объем воды в теплообменнике котла на постоянном уровне;
  • поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

  • Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
  • Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
  • Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
  • Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
  • Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

  1. Установите вводную запорную арматуру на стояк водоснабжения.
  2. Установите счетчик, фильтр и обратный клапан.
  3. Подключите коллектор и надежно зафиксируйте его на стене
  4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Виды распределительных гребёнок для воды

Как уже ранее упоминалось, коллектор (гребёнка) предназначен как для магистрали холодного, так и горячего водоснабжения. При этом для удобства производители выпускают коллекторы в двух цветовых решениях синем и красном – для холодной и горячей воды соответственно. Такое нехитрое решение позволило упростить процесс монтажа гребёнки, и не путаться какое устройство на какую трубу устанавливать. Если рассматривать типы распределительных гребёнок, то они отличаются числом отводов от 2 до 4 в зависимости от целей использования коллектора, количества узлов водоснабжения и предпочтений домовладельца. В случае если стандартных групп отводов недостаточно, то используют их комбинацию. Например, если необходим коллектор для 7 узлов, то используют комбинацию гребёнок, соединённых, между собой с 3 и 4 отводами соответственно.

Благодаря использованию коллекторного типа разводки можно проложить все трубы коммуникаций скрытым способом. Естественно, если всё будет спланировано на этапе строительства здания или при проведении капитального ремонта, когда ещё есть возможность составить схему разводки водоснабжения или обогрева дома с использованием распределительного коллектора.

Если подойди к вопросу безопасности использования распределительной гребёнки, то она является лидером в разводке трубопроводов. Её установка делает жизнь обитателей дома полностью безопасной благодаря стабилизации давления во всех трубах. Такая разводка предусматривает подключение распределительного коллектора к центральному стояку и уже от него прокладываются трубы ко всем потребителям.

Виды гребенок

гребенки для горячей и холодной воды Водопроводные гребенки различаются по:

  • степени навороченности;
  • материалу;
  • числу отводов,
  • межосевым расстоянием отводов (36 – 100 мм).

Так, гребенки для водоснабжения far могут изготавливаться из:

  • меди;
  • стали;
  • латуни;
  • силумина;
  • полипропилена.

Конструкция элементарной распределительной гребенки для водоснабжения проста: это труба с несколькими выходами. Количество выходов может быть от 2 до 4. Такой коллектор рассчитан только для разводки потоков воды и его несложно собрать самостоятельно.

Есть сложные модели гребенок для водоснабжения far с шаровыми кранами и с запорной регулировочной арматурой обязательно на каждый отвод. Краны работают только в двух положениях: включено и выключено, а запорная аппаратура позволяет изменить интенсивность потока. По мнению потребителей, второй вариант удобнее. Наиболее навороченные модели оснащаются механическими или электронными датчиками и рассчитаны на работу в системах отопления и горячего водоснабжения.

Если сантехнических приборов в доме больше 4, вместе соединяют несколько коллекторов. Большое удобство использования такой разводки в возможности оборудовать скрытый водопровод. Гребенка стабилизирует поток воды, понижается вероятность прорыва водопровода.

Назначение гребенки

При прокладке водопровода в старых домах использовался магистральный принцип. Трубы подключались к основной ветке поочередно, поэтому жильцы старого жилого фонда до сих пор страдают от неравномерного распределения давления и температуры. В водопроводах традиционно применялась тройниковая разводка на резьбе или сварке. Тройник не мог обеспечить стабильный напор при включении нескольких точек, для чего и нужна гребенка в системе водоснабжения.

Распределительная гребенка для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. В современных домах разводящие коллекторы устанавливают на горячий и холодный водопровод. С помощью коллектора гребенки создается независимая система водоснабжения для каждой квартиры, кроме этого можно:

Для оптимального результата рекомендуется установить коллекторы гребенки на горячее и холодное водоснабжение. На выходе каждой трубы устанавливается кран, с помощью которого можно быстро остановить подачу воды на любой прибор. Это свойство пригодится при поломке крана или сливного бачка.

Оценка

Давайте попробуем дать оценку коллекторному водоснабжению на фоне более привычной тройниковой разводки.

Плюсы

Их мы, в общем-то, уже перечислили: стабильный напор воды и отключение всех веток водоснабжения из единственного коллекторного шкафа.

Минусы

Увы, недостатков у интересующего нас решения более чем достаточно:

Высокая материалоемкость. Суммарная длина подводок водоснабжения вырастет по сравнению с тройниковой разводкой в несколько раз;

Фото позволяет оценить весь масштаб бедствия

Коллекторная разводка воды предполагает скрытую прокладку труб

Отсюда — еще один практический вывод: коллекторная разводка волей-неволей выполняется только на стадии строительства или отделки жилья. Водопровод с последовательным подключением приборов можно развести и после окончания чистовой отделки.
