Схемы отопления многоэтажных многоквартирных домов
Другое дело, когда квартира находится в многоэтажном многоквартирном доме. Здесь для планирования и учета потребленных ресурсов необходим счетчик тепла, в случае если используется центральное отопление. Но при этом, как уже говорилось выше, не во всех случаях есть возможность установки таких приборов. Одной из причин является вертикальная разводка отопления. Схемы теплоснабжения многоэтажных домов центрального отопления применяют несколько вариантов разводки труб. Одна из наиболее популярных схем разводки – вертикальная система отопления.
Суть этого вида разводки заключается в том, что теплоноситель подается в дом по одной магистральной трубе. Внутри же дома он распределяется по нескольким вертикальным каналам, которые подают нагретую воду вверх до высшей точки на последний этаж. Дальше по разводке труб вода расходится к радиаторам и после прохождения всех трубопроводов в подвале попадает в трубу обратки.
Однотрубная схема вертикальной разводки системы отопления
Это общая схема теплоснабжения многоэтажного здания, но и в ней есть некоторые моменты, которые нужно учитывать при установке приборов учета тепла. Один из таких моментов заключается в том, что вертикальная система отопления может иметь вид однотрубной и двухтрубной.
Вертикальное отопление, выполненное по однотрубной схеме, может иметь верхнее или нижнее подключение. В первом случае теплоноситель подается в вверх, где на техническом этаже или чердаке сделана разводка по отдельным стоякам – вертикальным трубам которые подают горячую воду в радиаторы. На каждом этаже к установленному радиатору вода подходит из стояка, и после прохождения по полости секций батареи опускается на следующий, нижний этаж. Эта схема обеспечивает экономию труб при разводке по этажам, и при подключении к радиаторам, но имеет ряд недостатков:
- схема обладает большой статичностью – изменить или усовершенствовать ее довольно сложно;
- обеспечить дополнительно подключение радиаторов не принесет выигрыша в теплоотдаче – температура в помещении значительно не повысится;
- в квартире установка теплового счетчика будет неэффективной – прибор фиксирует разницу температур на входе и на выходе отдельного потребителя, а здесь получается, что необходимо устанавливать теплосчетчик на каждой батарее;
- кроме того, такая однотрубная система применяется в системах с естественной циркуляцией теплоносителя, что делает фиксацию изменений температуры малоэффективной из-за небольшой разницы температуры теплоносителя.
Двухтрубная схема вертикальной разводки системы отопления многоквартирного дома
Вертикальная система отопления с двухтрубной разводкой немного отличается от однотрубного варианта. Эта схема предусматривает нижнее расположение подающего трубопровода и трубу обратной подачи воды. Теплоноситель подается по магистральной трубе до самой верхней точки, каждая батарея имеет свое независимое подключение к трубе подачи. Такое же индивидуальное подключение имеют радиаторы и к трубе отвода теплоносителя. Плюсом этого варианта выступает возможность самостоятельно регулировать температуру батареи за счет регулировки крана подачи воды. Еще одним важным моментом в отличие от однотрубной системы выступает возможность самостоятельно спустить воздух из системы, через установленный в батарее клапан. В однотрубной системе, если происходит завоздушивание, то останавливается весь стояк, и спускать воздух в таком случае придется в высшей точке – иначе стояк не заработает.
Двухтрубные системы позволяют быстро и без отключения котла провести установку и подключение батареи – достаточно просто перекрыть краны и можно делать ремонт радиатора.
Привлекательность двухтрубной схемы заключается и в том, что для получения максимальной теплоотдачи нет необходимости включения в схему большого количества радиаторов. Система довольно эффективно справляется и с небольшим количеством батарей. Но и здесь имеется один существенный нюанс для учета потребленной тепловой энергии установка теплового счетчика просто нереальна – их нужно устанавливать на каждую батарею. Добиться более-менее нормального учета потребленной энергии можно путем установки общедомового или одного счетчика на подъезд, но и при этом, реальная польза будет только у жителей первых этажей дома.
Можно ли устанавливать счетчики тепла на квартиры
В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.
Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:
- специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
- при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;
Схема монтажа теплосчетчика
- получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
- далее проектная документация согласовывается и с поставщиком тепла;
- после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
- установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.
Счетчик тепла для дома с центральным отоплением – нормы закона
Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:
если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом;
хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают;
показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета;
после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры.
Счетчики тепла для дома с центральным отоплением
Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже
А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку
Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически
Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.
Принцип работы
Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.
Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой
Q = G * (t1-t2), гКал/ч, в которой:
- G – массовый расход воды, т/ч;
- T1,2 – температурные показатели воды на входе и выходе из системы, оС.
Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.
Что влияет на точность теплосчетчика
Techem compact V
Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.
Увеличение показателя обуславливают следующие факторы:
- Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
- Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
- Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
- При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.
В чем измеряется потребленное тепло
Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).
Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.
Счетчики разного типа
Расчет платы за отопление имеет некоторые особенности, если в многоэтажном доме установлен общий измерительный прибор и отдельные счетчики для измерения количества тепла во всех квартирах (это касается не только жилых помещений). Главным считается уточнение наличия учетных приборов во всех квартирах.
В рассматриваемом случае формула включает в себя следующие показатели. Берут объем использованного тепла в конкретном объекте (касается жилых и нежилых помещений). Он определяется на основе показателей, снятых с отдельных либо общего счетчика, относящегося к квартирному учетному прибору. Определяют количество коммунального ресурса, благодаря которому удовлетворяют общедомовые потребности. При этом они оборудованы коллективными приборами, позволяющими точно учитывать затрачиваемую тепловую энергию.
Учитывается совокупная площадь дома, в котором сосредоточено множество квартир, относящихся к жилым или нежилым объектам недвижимости, а также совокупная площадь в отдельном индивидуальном объекте, расположенном в данном многоквартирном здании. Обязательно учитывают стоимость тепла для каждого региона.
Плата может быть произведена, если выполнены следующие подсчеты: площадь квартиры делят на площадь дома и умножают на количество предоставленной энергии для совокупных нужд всего здания с квартирами. Затем суммируют с количеством потребленной энергией в первом помещении. В последнем действии необходимо получившуюся цифру умножить на активный тариф.
Сущность данного варианта платы заключается в том, что количество тепла, которое потребляют жители одной квартиры, увеличивается на часть тепла, затраченное в рамках общедомовых нужд.
Если итоговое число превышает сумму, уплаченную предварительно, оно будет зачтено в оплату, которую человек планирует произвести. Если получилось более маленькое значение, нужно будет доплатить. Действие производится на основе корректирующих механизмов.
Виды счетчиков учета тепла и принцип их работы
Приборы для измерения расхода воды и газа давно знакомы россиянами. Но многим непонятно, как работает счетчик тепловой энергии для квартиры.
Количество тепломеров, устанавливаемых в помещении, зависит от типа разводки. Если она горизонтальная, достаточно установить один прибор. Более серьезные расходы ожидают жителей домов с вертикальной разводкой труб. Им придется устанавливать устройство отдельно на каждую батарею.
Каждый прибор состоит из:
- 2 датчиков температуры;
- счетчика теплоносителя;
- вычислителя.
Принцип работы счетчика тепла прост. Датчики определяют температуру носителя на входе в систему и на выходе из нее. Счетчик фиксирует количество воды, проходящей через трубы и батареи квартиры.
Вычислитель анализирует данные, полученные от перечисленных приборов, и определяет количество использованного тепла. Этот элемент работает от электроэнергии. Подключение к сети не требуется, так как его функционирование обеспечивают литиевые батарейки.
Однозначно ответить на вопрос о том, сколько стоит счетчик на тепло, нельзя. Стоимость зависит от компании-производителя и типа прибора. Ниже мы детально рассмотрим виды оборудования и их особенности.
Механические теплосчетчики
Самый простой и доступный прибор учета – механический. Он бывает винтовым, турбинным или крыльчатым. Оборудование можно использовать даже если теплоноситель сильно загрязнен или насыщен солями.
У такого теплосчетчика есть свои плюсы и минусы. Основными преимуществами являются:
- простота и надежность конструкции;
- независимость от электроэнергии;
- простота монтажа и обслуживания;
- возможность установки в любом положении;
- стабильность показателей.
Специалисты рекомендуют установить перед устройством фильтр глубокой очистки. Это позволит получать точные показатели на протяжении длительного периода.
Среди недостатков прибора отмечают его небольшой, по сравнению с другими видами, срок эксплуатации.
Ультразвуковые теплосчетчики
Законодательство РФ позволяет осуществлять квартирный учет тепла при помощи различных видов оборудования. Наиболее надежными и долговечными считаются ультразвуковые модели.
В процессе работы они фиксируют время прохождения ультразвука по потоку теплоносителя от источника до приемника. Этот период зависит от скорости воды: чем она выше, тем дольше проходит ультразвук.
Прибор фиксирует задержку сигнала и определяет объем использованного теплоносителя. Точные измерения можно получить при отсутствии примесей и накипи.
Потребитель может выбирать между временным, доплеровским, частотным или корреляционным ультразвуковым счетчиком.
Электромагнитные устройства
Электромагнитные счетчики отопления на квартирные радиаторы определяют объем теплоносителя путем создания электромагнитного поля. В проходящей через него воде появляется электрический ток. Агрегат определяет напряжение тока, которое увеличивается при ускорении потока теплоносителя. Оценивая эти показатели, прибор определяет объем жидкости.
Если установку такого теплосчетчика выполнил квалифицированный специалист, а проходящий через устройство теплоноситель очищен от примесей, можно гарантировать, что прибор выдаст максимально точные показатели.
Вихревые счетчики
Если вы не знаете, какой теплосчетчик лучше для квартиры выбрать, чтобы не тратить лишних средств, обратите внимание на вихревой прибор. Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока
После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя
Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя
Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя.
Основными преимуществами приборов данного типа является:
- невысокая стоимость;
- простота конструкции;
- возможность установки в горизонтальные и вертикальные трубопроводы;
- малый износ.
В процессе работы вихревое оборудование не использует большого количества электроэнергии.
Отдавая предпочтение таким приспособлениям, следует учитывать, что для их монтажа нужен большой прямолинейный отрезок трубы. К тому же приборы чувствительны к вибрациям.
Счетчик общедомовой на отопление
Первым вариантом, позволяющим вам эффективно экономить тепловую энергию, является установка счетчика общедомового отопления. Теплосчётчик устанавливается, как правило, в том месте, где трубы, передающие тепловую энергию, заходят в дом. Установка подобного прибора учёта — великолепное решение, если в доме есть хотя бы один активный и, крайне желательно, ответственный житель, который поговорит с людьми, проживающими с ним в одном и том же доме, на эту тему и убедит их раскошелиться сейчас на теплосчётчик и установить его, чтобы не вносить чрезмерно высокую плату за тепловую энергию в будущем.
Плюсы приборов учета общедомовых
Итак, какие же преимущества и выгоды вы приобретёте, если решите всем домом установить на входе трубы отопления в дом тепловой счётчик?
- Подобный прибор учёта обойдется вам сравнительно недорого, если жители решат разделить его стоимость на всех поровну. Разумеется, вряд ли будет целесообразно приобретать теплосчётчик в одиночку, поскольку ваши затраты будут колоссальны и, скорее всего, не окупятся. Для такого случая задумайтесь о том, чтобы присмотреть себе прибор учёта для индивидуальных нужд и установить его самостоятельно в своей квартире.
- После того, как общедомовой счетчик будет смонтирован и начнёт отсчитывать количество использованной тепловой энергии, те жители, которые ранее не отличались особенным старанием в плане сохранения и удержания тепла в общих помещениях многоэтажки, например, в подъездах, будут тщательнее следить за своими действиями и не допускать легкомыслия со стороны других проживающих. В частности, это будет выражаться в виде плотно закрытых окон, расположенных на стене лестничной клетки, которые до этого обычно были распахнуты, или в виде звонков в организацию, которая занимается тем, что обслуживает вашу многоэтажку, с требованием в самые короткие сроки починить в подъезде входную дверь, так как из-за щелей в ней на лестничной клетке задувает холодный ветер и т.д.
Минусы приборов учета общедомовых
Как известно, монета обладает таким интересным свойством, как наличие в ней двух сторон, поэтому у счётчиков, отсчитывающих количество использованного тепла, есть, в том числе, и некоторые минусы. К этим минусам относится следующее:
- Очень высокая цена на рынке, поэтому покупка и установка прибора для учёта объёма потребляемого тепла — весьма дорогое удовольствие.
- Если смонтированный теплосчётчик в один не очень прекрасный день сломается, то оплачивать услуги ремонтников будут все жильцы, проживающие в многоэтажке. Перенести часть обязательств по оплате на других субъектов, например, на управляющую компанию, невозможно согласно положениям законодательства.
- Вам, как владельцу отдельно взятой квартиры, не удастся существенным образом сэкономить, если в доме установлен счётчик, рассчитывающий расход тепловой энергии на нужды всей многоэтажки, потому что вам придётся платить цену, которая считается в зависимости от площади принадлежащего вам жилья. Как именно формируется цена за отопление, которую вы увидите на счёте, который принесут вам в начале месяца? Очень просто: смотрят разницу между предыдущими показаниями, зафиксированными теплосчётчиком, например, за прошедший месяц, и сегодняшними показаниями. Затем полученная цифра показаний делится на площадь всех помещений дома, в которые проведено отопление. Получившаяся цифра показывает, сколько будет стоить для каждого собственника получение тепла на каждый квадратный метр его жилища. Затем стоимость за один квадратный метр умножается на площадь принадлежащего вам жилья. Так получается итоговая сумма, которую вы должны будете оплатить.
- Установка общедомового счётчика достаточно затруднительна ещё и из-за того, что перед началом действий по сбору финансов, покупке прибора, обращением в компанию, занимающуюся монтажом, необходимо провести общее собрание всех владельцев жилья, на котором нужно зафиксировать обязательно в письменном виде согласие большинства людей на приобретение и монтаж соответствующего прибора учёта.
Какой счетчик тепла выбрать в квартиру
Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.
Механический
Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.
Для такого прибора обязательно использовать фильтр грубой очистки.
Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.
Ультразвуковой
Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.
Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 — это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.
Вычислитель (Распределитель)
Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.
Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.
Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.
Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.
Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.
Что такое вертикальная разводка отопления?
Это несколько стояков (труб отопления), которые проходят по всему дому вверх, то есть вертикально. Стояки есть практически в каждой комнате, от каждого их них идут батареи — и так по всем квартирам.
При вертикальной системе отопления используются не счётчики, а распределители, которые устанавливают на каждую батарею квартиры. Они показывают долю тепла, которая пришлась на обогрев помещения,поскольку один стояк дает тепло нескольким комнатам разных квартир. Если установить распределитель на каждую батарею, станет ясно — кто и сколько потребляет тепла.
Итого: общедомовой счётчик считает количество гигакалорий, которые понадобились, чтобы согреть весь дом,а распределитель — долю тепла в условных единицах (у каждого производителя они разные, поэтому важно установить еще один распределитель в подвале и убедиться, что не менее чем в 50 % квартир установлены одинаковые распределители). Вертикальная разводка системы отопления
Изображение: СГК
Вертикальная разводка системы отопления
Изображение: СГК
Монтаж теплосчетчика
Прибор, который позволит вам экономить до 50 % расходов по отоплению, должны устанавливать квалифицированные специалисты.
У вас должны быть чеки на купленный счетчик, инструкция, гарантийный талон и копия сертификата качества.
У компании, взявшейся за монтаж прибора, должен быть на это соответствующая лицензия и допуск. Помимо счетчика необходимы дополнительные приборы: байпас, тройники, трубные фильтры, радиаторные терморегуляторы.
Пломбирование представителями теплоснабжающего предприятия является обязательным этапом, который проводится после завершения монтажных работ.

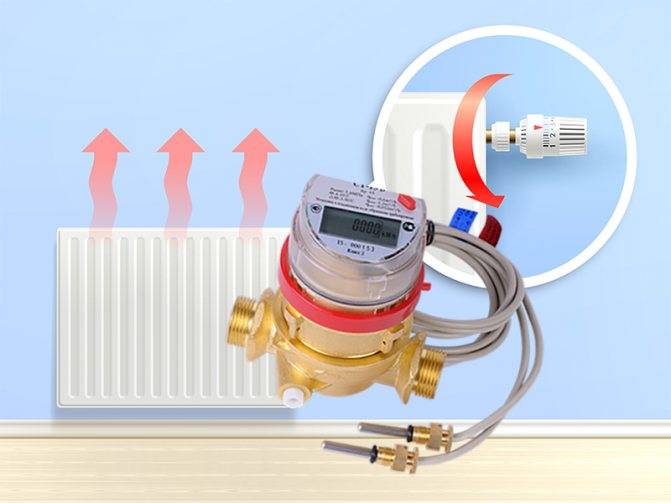

Принцип работы счетчика на батарею
Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.
Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.
Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.
Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:
- Циркуляция теплоносителя нарушена, наблюдается малый расход.
- Имеется тепловая разница, которая составляет менее +30 градусов.
- Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
- Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.
Какие есть типы счетчиков на отопление?
В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:
- Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
- Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
- Электромагнитные. Достаточно точные. Отличаются стабильной работой.
- Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.
Особенности установки прибора учета отопления
Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет
Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку
Для установки прибора необходимо провести ряд действий:
- получить разрешение;
- изучить технические условия;
- создать проект, его надо согласовать с компанией теплоснабжения;
- провести монтаж агрегата.
Во сколько обойдется установка прибора учета отопления?
Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.
Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.
Критерии выбора изделия
При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:
- Диапазон замера воды;
- Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
- Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
- Распространенность данного устройства в регионе проживания, отзывы о нем;
- Сервис выбранного счетчика.
Виды приборов учёта тепла
Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя
Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.
Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:
| Модель | Тип | Расход (номинальный) | Стоимость в среднем по рынку, руб |
| Engelmann Sensostar 2 | Электромеханический | От 1,5 до 2,5 м3/час | 13 185 |
| Engelmann Sensostar 2U | Ультразвуковой | От 1,5 до 2,5 м3/час | 15 300 |
| Landis&Gir T-230 | Ультразвуковой | От 1,5 до 2,5 м3/час | 15 300 |
| Landis&Gir T-550 | Ультразвуковой | От 0,6 до 2,5 м3/час | 17 680 |
| Landis&Gir T-2WR6 | Ультразвуковой | От 0,6 до 2,5 м3/час | 17 600 |
| Apator ELF | Электромеханический | От 0,6 до 2,5 м3/час | 12 300 |
Таблица сравнения популярных моделей и цен
