Преимущества отопительных приборов от KERMI
Отопительные батареи этого производителя отличаются целым рядом преимуществ:
- в производстве используется высококачественная сталь;
- по периметру элементы сварены сваркой с роликовыми швами, между каналами — точечной сваркой;
- выдерживают давление до 10-и атмосфер и температуру до 110оС;
- экологически безопасны;
- пригодны для климатических условий России;
- большой разброс мощности и размеров;
- лаконичный, компактный, эргономичный внешний вид позволяет приспособить приборы к любому виду дизайна помещения;
- быстрый и простой монтаж;
- длительный срок эксплуатации;
- относительно невысокая стоимость.
Во все модели KERMI FKV встроен терморегулятор, позволяющий самостоятельно определять температуру в помещении. Преимущество нижнего подключения — возможность спрятать трубопровод под плинтусы, если вмонтировать в систему прямой или угловой двухтрубный фитинг. К системе присоединяются с правой нижней стороны при помощи крепежного набора, который продается вместе с радиатором.
Технические характеристики
*Конструкция: p>
Мощность: приведена в таблицах

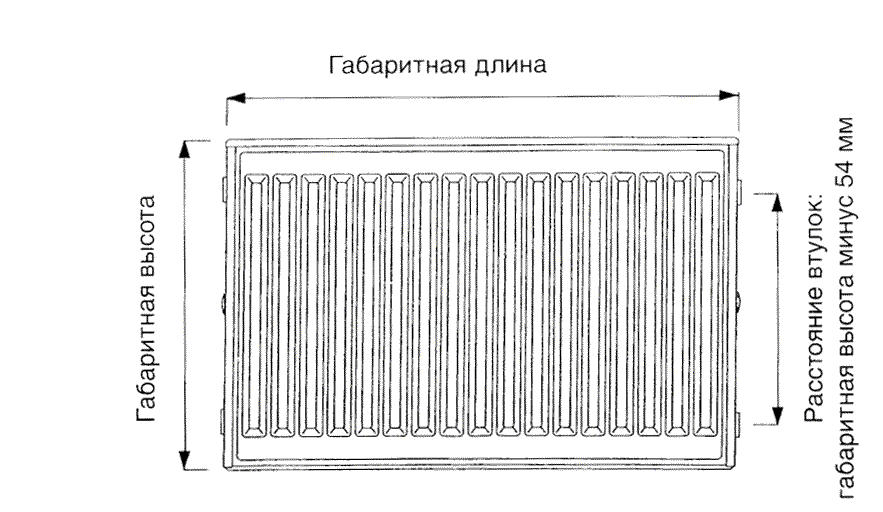

*Смотри рисунки
**Другие возможные габаритные размеры (длина и высота) указаны в таблицах em>
| Длина, мм | Тип 10 | Тип 11 | ||||||
| Высота | Высота | |||||||
| 400 | 500 | 600 | 900 | 400 | 500 | 600 | 900 | |
| 400 | 228/96 | 278/116 | 329/137 | 485/200 | 379/159 | 459/192 | 538/223 | 770/315 |
| 500 | 286/120 | 348/145 | 411/172 | 606/250 | 474/199 | 574/239 | 673/279 | 963/394 |
| 600 | 343/144 | 418/174 | 493/206 | 727/299 | 568/239 | 688/287 | 808/335 | 1156/473 |
| 700 | 401/168 | 487/203 | 575/240 | 848/349 | 663/279 | 803/335 | 942/391 | 1348/551 |
| 800 | 458/192 | 557/232 | 658/275 | 970/399 | 758/319 | 918/383 | 1077/447 | 1541/630 |
| 900 | 515/216 | 626/262 | 740/309 | 1091/449 | 852/358 | 1032/431 | 1211/502 | 1733/709 |
| 1000 | 572/240 | 696/291 | 822/343 | 1212/499 | 947/398 | 1147/479 | 1346/558 | 1926/788 |
| 1200 | 686/288 | 835/349 | 986/412 | 1454/599 | 1136/478 | 1376/575 | 1615/670 | 2311/945 |
| 1400 | 801/336 | 974/407 | 1151/481 | 1697/699 | 1326/557 | 1606/670 | 1884/781 | 2696/1103 |
| 1600 | 915/384 | 1114/465 | 1315/549 | 1939/799 | 1515/637 | 1835/766 | 2154/893 | 3082/1260 |
| 1800 | 1030/432 | 1253/523 | 1480/618 | 2182/898 | 1705/717 | 2065/862 | 2423/1005 | 3467/1418 |
| 2000 | 1144/480 | 1392/581 | 1644/686 | 2424/998 | 1894/796 | 2294/958 | 2692/1116 | 3852/1576 |
| 2300 | 1316/552 | 1601/669 | 1891/789 | 2788/1148 | 2178/915 | 2638/1102 | 3096/1284 | 4430/1812 |
| 2600 | 1487/624 | 1810/757 | 2137/892 | 3151/1297 | 2462/1035 | 2982/1245 | 3500/1451 | 5008/2049 |
| 3000 | 1716/720 | 2088/873 | 2466/1030 | 3636/1497 | 2841/1194 | 3441/1437 | 4038/1674 | 5778/2364 |
| Длина, мм | Тип 12 | Тип 21 | ||||
| Высота | Высота | |||||
| 500 | 600 | 900 | 500 | 600 | 900 | |
| 400 | 571/238 | 666/277 | 926/386 | 639/263 | 745/305 | 1045/424 |
| 500 | 714/298 | 832/347 | 1157/482 | 799/329 | 931/381 | 1307/531 |
| 600 | 856/357 | 998/416 | 1388/578 | 958/395 | 1117/457 | 1568/637 |
| 700 | 999/417 | 1165/485 | 1620/675 | 1118/460 | 1303/533 | 1829/743 |
| 800 | 1142/476 | 1331/554 | 1851/771 | 1278/526 | 1490/609 | 2090/849 |
| 900 | 1284/536 | 1498/624 | 2083/868 | 1437/592 | 1676/685 | 2352/955 |
| 1000 | 1427/595 | 1664/693 | 2314/964 | 1597/658 | 1862/761 | 2613/1061 |
| 1200 | 1712/714 | 1997/832 | 2777/1157 | 1916/789 | 2234/914 | 3136/1273 |
| 1400 | 1998/833 | 2330/970 | 3240/1350 | 2236/921 | 2607/1066 | 3658/1486 |
| 1600 | 2283/952 | 2660/1109 | 3702/1542 | 2555/1052 | 2979/1218 | 4181/1698 |
| 1800 | 2569/1071 | 2995/1247 | 4162/1735 | 2875/1184 | 3352/1371 | 4703/1910 |
| 2000 | 2854/1190 | 3328/1386 | 4628/1928 | 3194/1315 | 3724/1523 | 5226/2122 |
| 2300 | 3282/1369 | 3827/1594 | 5322/2217 | 3673/1513 | 4823/1750 | 6010/2440 |
| 2600 | 3710/1547 | 4326/1802 | 6016/2506 | 4152/1711 | 4841/1979 | 6794/2759 |
| 3000 | 4281/1785 | 4992/2079 | 6942/2892 | 4791/1974 | 5586/2283 | 7839/3183 |
| Длина мм | Тип 22 | Тип 33 | ||||||||
| Высота | Высота | |||||||||
| 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | |
| 400 | 510/213 | 642/266 | 772/318 | 900/368 | 1266/503 | 735/298 | 926/373 | 1109/444 | 1286/511 | 1756/694 |
| 500 | 638/267 | 803/333 | 965/397 | 1125/460 | 1582/629 | 919/373 | 1157/467 | 1387/555 | 1607/639 | 2196/867 |
| 600 | 766/320 | 963/399 | 1158/477 | 1349/552 | 1898/755 | 1102/448 | 1388/560 | 1664/666 | 1928/767 | 2635/1041 |
| 700 | 893/373 | 1124/466 | 1351/556 | 1574/644 | 2215/881 | 1286/522 | 1620/653 | 1941/777 | 2250/895 | 3074/1214 |
| 800 p> | 1020/426 | 1284/532 | 1544/636 | 1799/736 | 2531/1007 | 1470/597 | 1851/747 | 2218/889 | 2571/1023 | 3513/1388 |
| 900 | 1148/480 | 1445/599 | 1737/715 | 2024/828 | 2848/1133 | 1653/671 | 2083/840 | 2496/1000 | 2893/1151 | 3952/1561 |
| 1000 | 1276/533 | 1605/666 | 1930/795 | 2249/920 | 3164/1259 | 1837/746 | 2314/933 | 2773/1111 | 3214/1278 | 4391/1735 |
| 1200 | 1531/639 | 1926/799 | 2316/954 | 2699/1104 | 3797/1510 | 2204/895 | 2777/1120 | 3328/1333 | 3857/1534 | 5269/2081 |
| 1400 | 1786/746 | 2247/932 | 2702/1113 | 3149/ 1288 | 4430/1762 | 2572/1044 | 3240/1307 | 3882/1555 | 4500/1790 | 6147/2428 |
| 1600 | 2040/852 | 2568/1065 | 3088/1272 | 3598/1472 | 5062/2014 | 2939/1194 | 3702/1493 | 4437/1777 | 5142/2045 | 7026/2776 |
| 1800 | 2297/959 | 2889/1198 | 3474/1431 | 4048/1656 | 5695/2266 | 3307/1343 | 4165/1680 | 4991/1999 | 5785/2301 | 7904/3123 |
| 2000 | 2552/1066 | 3210/1331 | 3860/1590 | 4498/1839 | 6328/2518 | 3674/1492 | 4628/1867 | 5546/2221 | 6428/2557 | 8782/3470 |
| 2300 | 2935/1226 | 3692/1531 | 4439/1728 | 5173/2115 | 7277/2896 | 4225/1716 | 5322/2147 | 6378/2555 | 7392/2940 | 10099/3991 |
| 2600 | 3318/1385 | 4173/1730 | 5018/2066 | 5847/2391 | 8226/3273 | 4776/1940 | 6016/2612 | 7210/2889 | 8356/3323 | 11417/4511 |
| 3000 | 3828/1598 td> | 4815/1997 | 5790/2384 | 6747/2759 | 9492/3777 | 5511/2238 | 6942/2799 | 8319/3333 | 9642/3834 | 13173/5205 |
Расшифровка данных таблицы:2935/1226, где 2935 — тепловая мощность в Вт при температуре теплоносителя 90/70°С; 1226 — тепловая мощность в Вт при температуре теплоносителя 55/45°С. Температура в помещении принята 20°С.
Типоразмеры батареи Керми
Kermi радиаторы подвешиваются на глухие стены или под окнами, устанавливаются на пол вдоль стен с панорамным остеклением. При выборе модели учитывается тепловая мощность и габариты изделия.
Производитель выпускает радиаторы следующих размеров:
- высота 200-900 мм с шагом 100 мм;
- длина 400-1100 мм с шагом 100 мм, 1200-2000 с шагом 200 мм, 2300/2600/3000 мм;
- монтажная глубина 61/64/100/155 мм.
Широкий выбор типоразмеров позволяет подобрать оптимальный вариант исполнения батареи для любых условий установки.
Приборы отопления также различаются по количеству обогревательных панелей и пластин конвективного оребрения:
- тип 10 – 1 панель без оребрения;
- тип 11 – 1 панель + оребрение;
- тип 12 – 2 панели, 1 пластина оребрения;
- тип 22 – 2 панели, 2 пластины оребрения;
- тип 33 – 3 панели, 3 пластины оребрения.
Особенности подключения
По принципу подсоединения к трубопроводу Kermi радиаторы подразделяются на два типа – с боковым и нижним подключением.
Модели с боковым подключением имеют две пары патрубков 1/2″ внутренняя резьба на торцах. Это позволяет использовать любую схему присоединения прибора отопления к внутренней сети дома. На один из верхних патрубков устанавливается воздухоотводчик, оставшийся незадействованным патрубок закрывается штатной заглушкой.
Модели с нижним подключением оснащены двумя патрубками 3/4″ внешняя резьба в нижней части прибора отопления. У всех изделий патрубки располагаются справа, исключением являются радиаторы серии Line, где патрубки для нижнего подключения размещены по центру. Радиаторы Керми с нижним подключением имеют встроенный термостатический клапан.
Серии и варианты исполнения
Производитель выпускает три серии панельных приборов отопления стандартных типоразмеров:
- Радиаторы имеют вертикально профилированную внешнюю поверхность.
- Plan. Батареи с гладкой лицевой стороной.
- Line. Радиаторы с горизонтальным профилированием лицевой части панели.
Во всех трех сериях предусмотрены модели для быстрой замены устаревших приборов отопления. Батареи Profil-K, Plan-K, Line-K имеют стандартное расстояние между боковыми патрубками, что позволяет подключать их старой системе отопления без переходников.
Радиаторы Керми Plan-V и Line-V – это приборы отопления в гигиеническом исполнении, без конвективного оребрения, верхней и боковых планок. Такие батареи не накапливают пыль, легко очищаются от загрязнений и предназначены для помещений с высокими санитарными требованиями.
Рабочие параметры
Стальные панельные приборы отопления рассчитаны на работу в составе системы с принудительной циркуляцией. Рабочая температура теплоносителя до +90°С, допускается непродолжительный нагрев до +110°С. Рабочее давление до 10 бар, пиковое – 13 бар.
Наиболее востребованы двухпанельные радиаторы, функционирующие по технологии therm-2 – нагретый теплоноситель поступает сначала в лицевую панель, а затем проходит через тыльную. Это повышает теплоотдачу прибора отопления и снижает потери тепла через стену.
Рекомендуется купить радиаторы Керми, если требуются приборы отопления с высокой теплоотдачей, для нагрева которых достаточно небольшого объема теплоносителя. Из-за небольшой тепловой инерции батареи быстро нагреваются и остывают, давая возможность гибко управлять температурным режимом в помещении и экономить энергоноситель.
Особенности
Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям
Немаловажной составляющей успеха стало и качество изделий
Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла.Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.
Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.
Компания предлагает батареи различных размеров.В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.
Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами.
Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.
Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.
Больший расход теплоты приходится на комнату.Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.
Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.
Панельные радиаторы отопления керми другие технические особенности и виды
Количество панелей у стальных радиаторов отопления керми указывается на маркировке. Другими словами, по «глубине» батареи этого бренда различают 5 типов. Однако фактически на российский рынок поступают только 3 типа: 11, 22 и 33 радиаторов керми. Типы приведены далее.
Радиатор Керми тип 10
1 панель и один слой решетки:
- Тип 10 (глубина – 46 мм).
- Тип 11 (глубина – 61 мм).
Радиатор Керми тип 11 Тип 12 (глубина – 64 мм).
Радиатор Керми тип 12
Тип 22 (глубина – 100 мм): 2 панели и два слоя решетки.
Радиатор Керми тип 22
Тип 33 (глубина – 155 мм): 3 панели и три слоя решетки.
Радиатор Керми тип 33
Кermi радиаторы (их каталог имеет завидное разнообразие типов и размеров) подходят для помещения любых габаритов и предназначения. Например, для громоздкого радиатора размерами – 300 х 2 000 мм необходимо довольно просторная комната, хотя есть и альтернатива – его можно установить и под окном на улице. А модели стальных панельных радиаторов керми компактных размеров (к примеру, по глубине в 45 мм) вполне легко и дома установить.
Одним из лучших продуктов в своей серии являются радиаторы Керми 22 тип. Подробнее о них — читайте по адресу: https://remontspravka.com/radiatoryi-kermi-22-tip/
О том, какие стальные радиаторы отопления лучше — смотрите здесь.
Кроме того, радиаторы бренда «Керми» различаются по методу подключения:
1. Радиаторы керми с боковым подключением, т.е. подводка находится сбоку (FKV/FTV).
Радиатор бренда Kermi с боковой подводкой
2. Kermi радиаторы с нижним подключением – подводка снизу (FKO). Они имеют преимущество перед первым способом: возможность скрыть трубопроводную систему под плинтус.
Оба вида обогревательных приборов как FKV/FTV, так и FKO предназначены для применения в теплосетях закрытого типа с любым видом циркуляции. А универсальность их конструкции позволяет осуществлять подключение Керми радиаторов в одно- и двухтрубной отопительной системе.
Радиатор бренда Kermi с нижней подводкой
Помимо вышеописанных, радиаторы керми характеристики имеют:
- Высота – от 300 мм до 900 мм.
- Длина – от 400 мм до 3 000 мм.
- Рабочее давление – максимально 10 бар, а температура – не более 110◦С.
- А также подобные радиаторы изготавливаются одно-, двух и трехслойными.
Трубчатые стальные радиаторы отопления керми
Помимо панельных батарей, компания Kermi производит и стальные трубчатые радиаторы разнообразного дизайнерского исполнения и разных размеров.
Подобное оборудование не просто эффективно обогревает комнату, но и служит в качестве прекрасного украшения ее интерьера. Немецкие эксклюзивные радиаторы удовлетворят даже самого требовательного покупателя. В России их применяют в основном для отопления ванных комнат, сменив ими обычные полотенцесушители.
Стальные красиво переплетенные трубы в вертикальном и горизонтальном направлениях выглядят очень стильно. При этом такие радиаторы достаточно прочные, поскольку при объединении труб друг с другом применяется лазерная сварка. Всего существует два типа трубчатых стальных радиаторов отопления Керми:
1. Водяные радиаторы. Их испытательное давление – 13 атм., а рабочее – 10 атм. Тепловая мощность – 0, 01 – 2 кВт. Площадь обогрева комнаты – не более 20 кв. м.
Радиатор Керми водяного типа
2. Электрические радиаторы. Они удобны тем, что для их подсоединения не нужно ничего сильно менять в системе отопления, т.е. монтаж − проще некуда. А летом во время отключения горячей воды подобный радиатор будет как нельзя кстати.
Радиатор Керми электрического типа
Напоследок о гигиенических радиаторах kermi. Эти панельные из стали радиаторы обладают совершенно гладкой и ровной лицевой панелью. И предназначены они для использования в медицинских учреждениях, а также в помещениях, в которых повышенные санитарно-гигиенические требования.
Гигиенические радиаторы kermi
Также вас может заинтересовать статья: Как согревает сталь – роман о стальных радиаторах.
Все, что вы хотели знать о масляных радиаторах отопления представлено в обзорной статье на нашем сайте.
Широкую популярность приобрели встраиваемые радиаторы: модели наиболее известных брендов и их особенности — смотрите по адресу: https://remontspravka.com/vstraivaemyie-radiatoryi-otopleniya/
Виды конвекторов марки Kermi
Конвекционные водяные обогреватели Керми выпускают в двух основных видах: встраиваемые и напольные. Особую группу составляют нестандартные исполнения.
Устройства объединяет единый принцип функционирования. В теплообменную деталь поступает горячая вода системы отопления. Нагретый металл передает тепло воздуху. Теплый воздушный поток поднимается вверх, уступая место холодным массам.
Процесс конвекции способствует быстрому прогреву объема помещения.

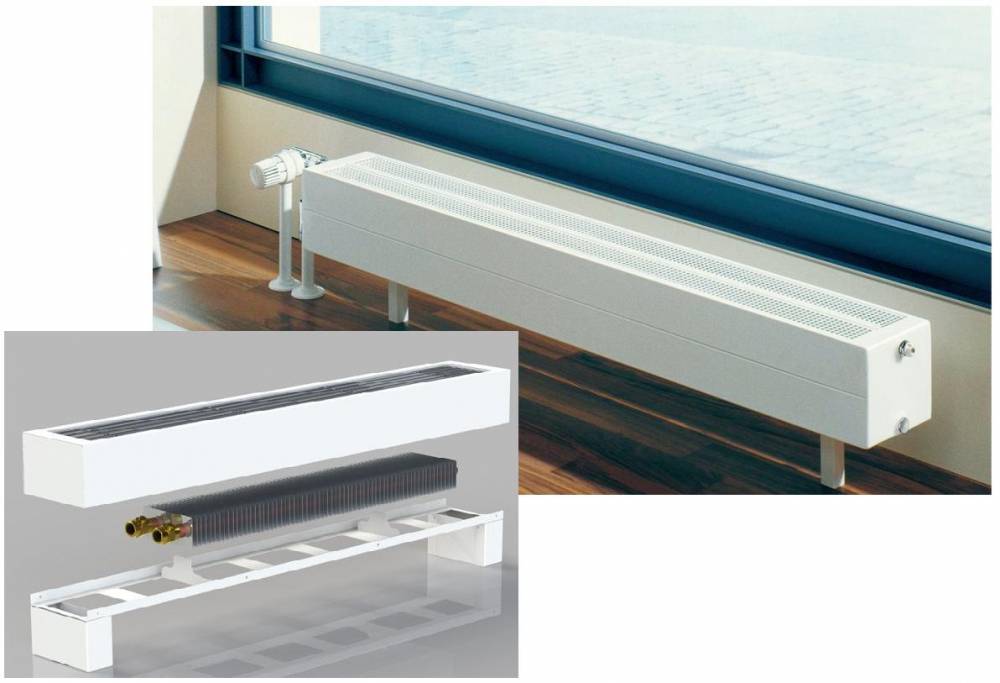

Стальные напольные
Отопительные приборы напольного вида устанавливают вдоль широкоформатных окон. Генерируя поток теплового излучения, они создают экран от проникновения в комнату холодного воздуха.
Внутри оцинкованного стального корпуса расположен теплообменник. Устройство состоит из металлических труб с оребрением.
С помощью патрубков прибор подключают к трубам отопительной системы. Напольные конвекторы Kermi делают с боковым или нижним присоединением.

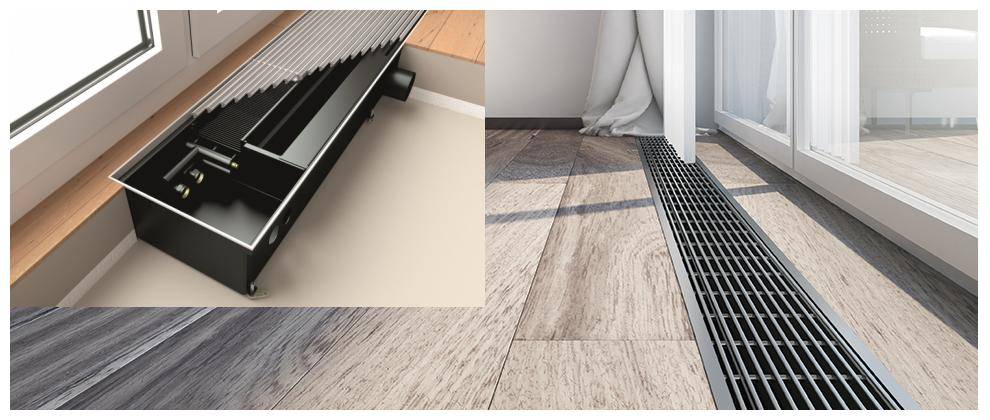

Встраиваемые в пол
Конвекторы скрытой установки отличаются тем, что расположены вровень с полом. Для этого в напольном покрытии устраивается углубление. В нише размещается корпус устройства с активным оборудованием. Сверху прибор закрывается декоративной решеткой.
Устройства могут функционировать по принципу естественной или принудительной конвекции. Во втором случае в комплект добавляется вентилятор для ускорения процесса перемешивания воздуха.
Встраиваемые конвекторы Kermi равномерно прогревают воздух по всей высоте комнаты. Сквозняки не возникают, холодный воздух не скапливается под прибором.
Специальные исполнения

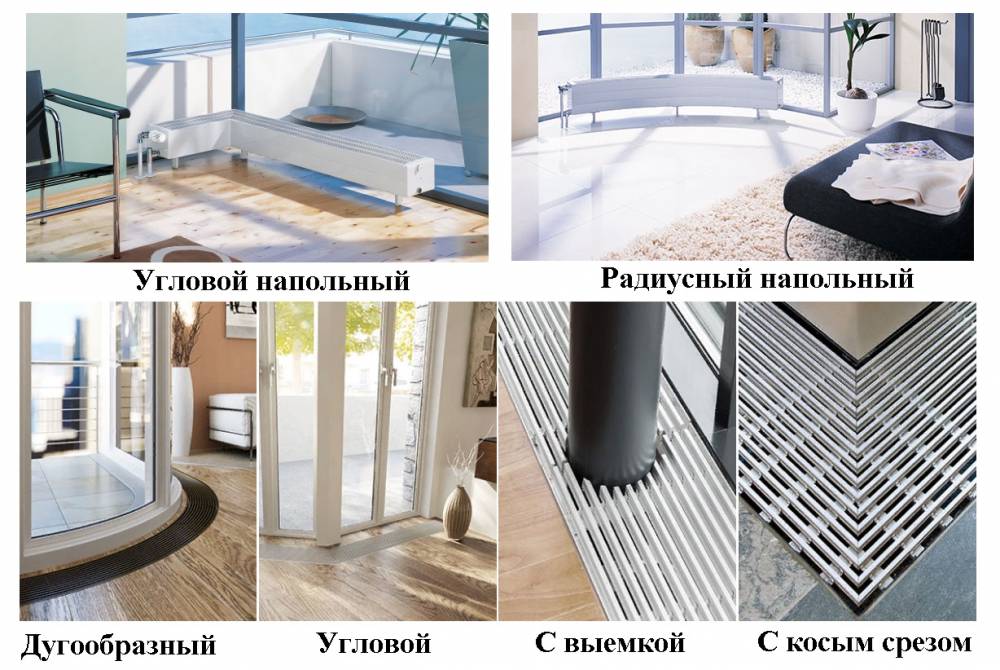

Для помещений нестандартной конфигурации на заказ изготавливают конвекторы специальных форм.
Например:
- угловые (для расположения на стыке стен);
- радиусные (для округлых очертаний);
- сложной формы (с несколькими изгибами, с выемкой под колонну).
Для заказа конвекционных приборов специального исполнения предварительно производят необходимые замеры и расчеты.
Типы радиаторов Керми
В настоящее время производитель предлагает пять основных типов отопительных батарей:
- Тип 10 – это радиатор отопления Керми, состоящий всего лишь из одной панели. Самая простая и дешевая конструкция.
- Тип 11 – это, то же самое, только с узлом оребрения. Данная модель обладает более высокой теплоотдачей за счет дополнительно установленных ребер, изготовленных из листового металла толщиною 0,5-0,7 мм.
- Тип 21 – это конструкция, состоящая из двух панелей и одним слоем оребрения.
- Тип 22 – две панели и два слоя ребер.
- Тип 33 – три панели и три слоя ребер.
С увеличением номера типа радиатора увеличивается и его тепловая мощность. Хотя именно этот показатель также зависит и от размеров самого отопительного прибора. Благодаря огромному разнообразию типоразмеров, можно точно подобрать необходимый радиатор как по размерному (монтажному) показателю, так и по выделяемой им мощности.
Кстати, размеры стальных радиаторов Керми (Kermi)находятся в диапазоне:
- высота: 300-900 мм;
- длина: 400-3000 мм;
- глубина: 60-160 мм.
Технические характеристики
Как уже было сказано выше, технические характеристики радиаторов Керми в основном зависят от типа прибора и от его размера. Хотим предложить вам таблицу технических характеристик радиаторов «Керми». В ней рассмотрим несколько позиций, которые по нашему мнению относятся к категории «основных».

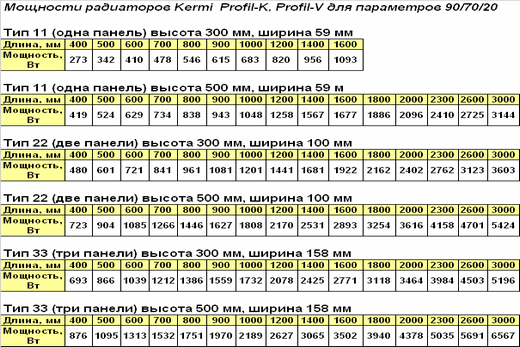

| Тип | Высота (мм) | Длина (мм) | Глубина (мм) | Мощность (Вт) |
| 11 | 300 | 400-1600 | 60 | 273-1093 |
| 11 | 500 | 400-3000 | 60 | 419-3144 |
| 22 | 300 | 400-3000 | 100 | 480-3603 |
| 22 | 500 | 400-3000 | 100 | 723-5424 |
| 33 | 300 | 400-3000 | 160 | 693-5196 |
| 33 | 500 | 400-3000 | 160 | 876-6567 |
Из таблицы видно, что панельные радиаторы Керми имеют два типоразмера приборов по высоте: 300 и 500 мм, которые являются традиционными размерами, пользующиеся большой популярностью в российских условиях. Хотя это не единственные размерные показатели, что дает возможность точно и грамотно подобрать прибор под необходимые посадочные габариты. А вот длина батарей может быть разнообразной. Это большой плюс, потому что современные архитектурные изыски создают некоторые проблемы, касающиеся точного подбора радиатора под ширину оконного проема.
Разнообразие размерного ряда
Kermi радиаторы − технические характеристики
Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.
Радиаторы Керми выпускаются белоснежного цвета
Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.
Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.
Радиатор kermi therm x2
Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.
Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.
Конструкция радиатора марки Kermi
Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.
Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.
Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.
Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате
Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.
Мощность радиаторов керми – таблица
Особенности конструкции
Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.
Это вариант отопительной панели с гофрированной лицевой панелью
Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит, что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.
В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.
Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с тепловыми насосами любого типа, солнечными батареями и коллекторами.
Некоторым более привлекательной покажется гладкая лицевая поверхность
Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные регулировочные вентили. Параметры балансировки были определены в результате исследований. Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.
Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).
Сравнение характеристик ведущих производителей
Биметаллические батареи предлагаются многими производителями как российскими, так и зарубежными. Приводить здесь характеристики изделий всех брендов нет смысла, тем более что они во многом схожи. Например, межосевые размеры биметаллических радиаторов лежат в пределах от 200 до 800 мм, самые «ходовые» из них – 350 и 500 мм. Полная высота таких изделий составляет ориентировочно 420 и 580 мм соответственно. Глубина и ширина каждой секции изготавливается в диапазоне от 80 х 80 мм до 100 х 85 мм.
Существуют приборы отопления с межосевым расстоянием 200 и 800 мм, первые предназначены для монтажа под низким подоконником или витражом и часто имеет напольное крепление и нижнее подключение. Типоразмер 800 мм хорошо смотрится возле глухих стен.
Эксплуатационные характеристики радиаторов отопления рассмотрим на примере ведущих итальянских и российских брендов: GLOBAL, RADENA и RIFAR. Все данные сведем в таблицу.
Проведя экспресс-анализ приведенных характеристик, можно сказать, что в итальянских продуктах сделан максимальный упор на надежность и долговечность изделий, пусть даже в ущерб располагаемой тепловой мощности. Это видно по увеличенному весу и высокому порогу рабочего давления батарей. Хотя увеличение веса незначительно в плане усложнения монтажа радиаторов. В то же время российский производитель RIFAR отдельно предлагает модель MONOLIT, функционирующую при рабочем давлении до 100 Бар. Такой показатель достигнут за счет монолитной конструкции, где секции биметаллической батареи неотделимы друг от друга и резьбовые соединения отсутствуют.
Рекомендации по установке радиаторов Керми
Модели батарей Керми специально изготавливаются с соблюдением распространенных типоразмеров, чтобы облегчить их установку или замену. При этом производитель позаботился о том, чтобы максимально облегчить задачу, связанную с подключением, предоставив подробные инструкции:
- Расчет мощности радиаторов отопления Керми. Необходимая производительность высчитывается по формуле – 100 Вт + 1 м². Можно подобрать радиатор просто определив отапливаемую площадь и воспользовавшись калькулятором, находящимся на сайте.
Особенности монтажа – минимальная высота установки от пола 10 см. Рекомендуется, чтобы изделие не примыкало к стене вплотную, минимальный промежуток 5 см.При монтаже лучше использовать фирменные комплектующие для установки. Настенные крепления идут в комплекте, узел нижнего подключения, запорная и регулирующая арматура приобретается отдельно.
Подключение – последовательное соединение радиаторов в однотрубной системе отопления выполняется через специальный переходник. При двухтрубном подключении, установки дополнительных узлов не требуется.На каждый радиатор рекомендуется установить кран Маевского, позволяющий после заполнения трубопровода водой спустить воздух из системы отопления. Развоздушивать систему необходимо начиная от самой ближней к котлу батареи.
Особенности установки конвекторов – при монтаже конвектора в пол предварительно подготавливается выемка. С помощью болгарки вырезается ниша в полу, на 5 мм превышающая габариты корпуса конвектора. В месте подключения трубопровода вырезаются штробы, достаточной ширины, для обеспечения беспрепятственного доступа к месту соединения.Напольное крепление выполняется с помощью специальных ножек, фиксирующих корпус конвектора. Конструкция напольных кронштейнов (идут в комплекте) позволяет выставить необходимую высоту.
В комплекте прилагается подробная схема подключения радиаторов Керми с нижней подводкой, предоставленная производителем. От точного соблюдения указаний зависит теплоотдача батареи и равномерность прогрева панели.
Особенности установки и ухода
Каждый радиатор стальной Kermi (Fko или FKV, не имеет значение) оснащен производителем специальной разделительной пробкой, которую нужно правильно установить после монтажа устройства. Именно она разделяет теплоноситель, обеспечивая последовательность подключения панелей.
Если осуществляется нижнее подключение по принципу «ленинградка», то пробка не монтируется, и эффект Therm-X2 не будет работать.
В том случае, если происходит замена старых отопительных приборов на стальные радиаторы Керми, потребуются специальные переходники, которые корректируют расстояние между трубами.
Как и другие виды обогревательных устройств, радиаторы торговой марки Керми нуждаются в регулярной очистке. Как правило, они снабжены крышками, которые плотно закрывают внутреннее содержимое прибора. Снять их можно при помощи «ключа», которым является логотип компании, выполненный на пластине из пластмассы. Ее нужно слегка оттянуть, чтобы не поцарапать краску и проворачивать против часовой стрелки до тех пор, пока она не отсоединится. После ее снятия можно убирать боковушки и крышку и приступать к очистке радиатора.
Стальной радиатор Kermi нижнее подключение — схема (pdf):
В последнее время стало популярно менять металлические трубы на полипропиленовые. Обвязка панельного стального радиатора Керми полипропиленом является хорошим дополнением к качественному устройству.
Эти трубы способны выдерживать давление до 25 Бар и имеют длительный срок эксплуатации до 40 лет. Если произвести обвязку методом спайки при помощи специального аппарата, то срок службы радиаторов может значительно увеличиться.
Подводя итоги, можно сказать, что стальные панельные радиаторы Керми – это одни из самых качественных, надежных и мощных отопительных приборов из этого материала на отечественном рынке. Их единственным недостатком является высокая цена, которая вполне компенсируется долгим сроком эксплуатации батарей.
До внедрения новой технологии Therm X2 радиаторы известного бренда Kermi FTV имели маркировку FKV. Благодаря этой инновации достигается существенная экономия энергоносителя и повышается эффективность отопительного прибора.
