Обзор тепловых насосов для отопления

Бытовой теплонасос и его назначение

Первоначально данное оборудование создавалось вовсе не в качестве альтернативы классическим котлам, а предназначалось лишь для некоторого снижения эксплуатационных расходов. Для современного воздушного теплонасоса коэффициент преобразования электроэнергии в тепловую (сокр. «СОР») будет составлять примерно 4-5 единиц, а это означает, что каждый киловатт тепловой энергии обойдется дешевле в 4-5 раз, нежели при использовании стандартного электрокотла.

Как правило, в инструкции по эксплуатации к теплонасосу от любого производителя указано, что оборудование должно работать в паре с классическим котлом отопления, чтобы в отдельных случаях быть готовым покрыть пиковые нагрузки и повысить температуру прогрева. Одновременно, приводятся формулы и расчеты, используя которые возможно получить максимальный эффект (в том числе и экономический) от работы насосного аппарата, а также существенно сократить срок его окупаемости. В такие инструкции также включаются типовые схемы интеграции насосных систем в уже установленные отопительные системы со стандартными котлами. К сожалению, владельцы помещений зачастую пренебрегают данными рекомендациями, не следуют действующим СНиПам (особенно в части резервирования котлов на период аварийно-ремонтных работ), что приводит к быстрому износу всей системы и не позволяет добиться нужной экономии.

В то же время, представленный на сегодняшнем рынке модельный ряд оборудования рассматриваемого сегмента позволяет использовать любые их образцы для отопления дома. Лучшими считаются те варианты, которые обладают наивысшими показателями сезонной эффективности, интуитивно просты в настройке и окупаются за меньший срок. По данным показателям лидерство уверенно удерживают воздушные теплонасосы.

Особенности выбора теплонасоса для дома

Учитывая «крайности» российского законодательства в области применения «зеленой энергии», средний уровень профессионализма среди компаний, оказывающих услуги по монтажу таких систем, а также саму стоимость подобных работ, то рассматривать геотермальный отопительный насос в качестве единственного решения – удовольствие очень дорогое. Во многом это связано необходимостью производить масштабные земляные работы. Таким образом, большинство россиян предпочитают устанавливать воздушные тепловые насосы. Главное, не замыкаться на утверждении, что подобная система станет полной заменой существующей (на электрокотле).

Общие принципы работы теплонасоса

Тепловой насос осуществляет перенос тепла одной среды в другую посредством использования трех контуров тепла, которые связаны между собою. В качестве первичной среды используют воздух атмосферы, внешний грунт или воду. Для второй среды используют любой теплоноситель, нагревающий радиаторы или теплый пол. В качестве третичной среды используется воздух, имеющийся в помещении.

Теплопоступление от солнечной радиации.

Для остекленных поверхностей

где: F_O — площадь поверхности остекления, м2;q_O — величина солнечной радиации в ккал/(м2 × ч) через 1 м2 поверхности остекления, зависящая от её ориентации по странам света;1,16 — переводной коэффициент из ккал/ч в Вт.

Солнечная радиация q_o через остекленные поверхности в ккал / (м2 × ч) (при А_о = 1)

Характеристика остекленной поверхности	Страны света и широты
Юг	Юго-восток и юго-запад	Восток и запад	Северо-восток и северо-запад
35°	45°	55°	65°	35°	45°	55°	65°	35°	45°	55°	65	35°	45°	55°	65
Окна с двойным остеклением (две рамы):
С деревянными переплетами….	110	125	125	145	85	110	125	145	125	125	145	145	65	65	65	60
С металлическими переплетами…..
Фонарь с двойным вертикальным остеклением прямоугольный тип Шеда):	140	160	160	180	110	140	160	180	160	160	180	180	80	80	80	80
С металлическими переплетами…..	130	160	160	170	110	140	170	170	160	160	180	180	85	85	85	80
С деревянными переплетами….	120	145	145	150	100	125	150	150	145	145	160	160	75	75	5	70

Примечание. Для остекленных поверхностей, ориентированных на север q_O = 0 .

А_О — коэффициент, зависящий от характеристики остекления.

Значение коэффициента А_О.

Характеристика остекления	А_О
Остекление с одной рамой:
двойное	1,15
одинарное	1,45
Загрязнение стекла:
обычное	0,8
обычное	0,7
Забелка окон	0,6
Остекление с матовыми стеклами	0,4
Внешнее зашторивание окон	0,25

Для покрытий

где: F_П — площадь поверхности покрытия, м2;q_П — величина солнечной радиации в ккал / (м2 × ч) через 1 м2 поверхности покрытия.

Величина солнечной радиации в ккал / (м2 × ч) через 1 м2 поверхности покрытия

Характеристика покрытия и широта	q_П
При бесчердачном покрытии для широт:
35°	20
45°	18
55°	15
65°	12
При покрытии с чердаком для всех широт	5

К_П — коэффициент теплопередачи покрытия должен быть не выше 0,8 ккал / (м2 × ˚С);1,16 — переводной коэффициент из ккал / ч в Вт.

Как работает тепловой насос

Любой теплонасос состоит из испарителя, конденсатора, расширителя, понижающего давление, и компрессора, который давление повышает. Все эти устройства соединены в один замкнутый контур трубопроводом. По трубам циркулирует хладагент, инертный газ с очень низкой температурой кипения, поэтому в одной части контура, холодной, он представляет собой жидкость, а во второй, теплой, он переходит в газообразное состояние. Точка кипения, как известно из физики, может меняться в зависимости от давления, вот зачем нужны в этой системе расширитель и компрессор.

Предположим, что снаружи теплоноситель циркулирует по трубам, уложенным в земле, поскольку он имеет низкую температуру, то проходя по ним, он нагревается, даже когда внешняя температура составляет всего около 4-5 С. Поступая в испаритель, который выполняет функцию теплообменника, теплоноситель отдает полученное тепло во внутренний контур системы, который заполнен хладагентом. Даже этого тепла достаточно, чтобы хладагент перешел из жидкого в газообразное состояние.

Какой дом Вам нравится больше?
Дом из бруса 14.69%

Кирпичный дом 9.21%

Бревенчатый дом 5.87%

Дом из газобетонных блоков 17.86%

Каркасный дом 35.93%

Дом из пеноблоков 16.44%
Проголосовало: 2811

Двигаясь дальше, газ перемещается в компрессор, где под действием высокого давления сжимается, а его температура при этом повышается. Став горячим, газ поступает в конденсатор, который также является теплообменником. В нем происходит передача тепла от горячего газа к теплоносителю обратного трубопровода, входящего в отопительную систему дома. Отдав тепло, газ охлаждается и снова переходит в жидкое состояние, в то время, как нагретый теплоноситель поступает в систему горячего водоснабжения и отопления. Проходя через редукционный клапан расширителя, сжиженный газ снова попадает в испаритель – цикл замыкается.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

контур с теплоносителем, который перемещает энергию от теплоисточника;
контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

небольшой расход электричества на отопление дома;
отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Watch this video on YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Достоинства и недостатки тепловых насосов

Принцип работы тепловых насосов, если говорить простым языком, основан на сборе низкопотенциальной тепловой энергии и ее дальнейшей передаче в отопительные и климатические системы, а также в системы подготовки воды, но уже с более высокой температурой. Можно привести простой пример в виде газового баллона – когда он наполняется газом, компрессор нагревается за счет его сжатия. А если выпустить газ из баллона, то баллон охладится – попробуйте резко выпустить газ из многоразовой зажигалки, чтобы понять суть этого явления.

Таким образом, тепловые насосы как бы отбирают тепловую энергию у окружающего пространства – она есть в земле, в воде и даже в воздухе. Даже если воздух имеет отрицательную температуру, в нем по-прежнему присутствует тепло. Также оно имеется в любых водоемах, которые не промерзают до самого дна, а также в глубоких слоях грунта, тоже не поддающихся глубокому промерзанию – если, конечно, это не вечная мерзлота.

Тепловые насосы обладают довольно сложным устройством, в чем можно убедиться, попробовав разобрать холодильник или кондиционеры. Эти привычные нам бытовые агрегаты чем-то похожи на вышеупомянутые насосы, только работают они в обратном направлении – забирают тепло из помещений и отправляют его наружу. Если приложить руку к заднему радиатору холодильника, то мы отметим, что он теплый. И это тепло есть не что иное, как энергия, отобранная у фруктов, овощей, молока, супов, колбасы и прочих продуктов, лежащих в камере.

Аналогичным образом работают кондиционеры и сплит-системы – тепло, выделяемое уличными блоками, представляет собой тепловую энергию, собранную по крупицам в охлаждаемых помещениях.

Принцип действия теплового насоса обратен принципу действия холодильника. Он по тем же крупицам собирает тепло из воздуха, воды или грунта, после чего перенаправляет его к потребителям – это отопительные системы, теплоаккумуляторы, системы теплых полов, а также водонагреватели. Казалось бы, нам ничто не мешает греть теплоноситель или воду обычным ТЭНом – так проще. Но давайте сравним продуктивность тепловых насосов и обычных ТЭНов:

При выборе теплового насоса самое главное – наличие конкретного природного источника энергии.

Обычный ТЭН – на выработку 1 кВт тепла он расходует 1 кВт электроэнергии (без учета погрешностей;
Тепловой насос – на выработку 1 кВт тепла он потребляет всего 200 Вт электроэнергии.

Нет, никакого КПД, равного 500%, здесь нет – законы физики непоколебимы. Просто здесь работают законы термодинамики. Насос как бы аккумулирует энергию из пространства, «сгущает» ее и отправляет потребителям. Аналогичным образом мы можем собирать дождевые капли через большую лейку, получая на выходе солидный ручеек воды.

Мы уже привели множество аналогий, позволяющих понять суть тепловых насосов без заумных формул с переменными и константами. Давайте теперь рассмотрим их достоинства:

Экономия электроэнергии – если стандартное электрическое отопление домовладения площадью 100 кв. м. приведет к затратам в 20-30 тыс. рублей в месяц (в зависимости от температуры воздуха на улице), то отопительная система с тепловым насосом снизит расходы до приемлемых 3-5 тыс. рублей – согласитесь, это уже довольно солидная экономия. И это без подвохов, без обмана и без маркетинговых уловок;
Забота об окружающей среде – угольные, атомные и гидроэлектростанции вредят природе. Поэтому пониженное потребление электроэнергии позволяет снизить количество вредных выбросов;
Широкая сфера использования – полученную энергию можно использовать для обогрева жилища и подготовки горячей воды.

Есть и недостатки:

Высокая стоимость тепловых насосов – этот недостаток накладывает ограничение на их использование;
Необходимость в регулярном обслуживании – за это нужно платить;
Трудность в монтаже – в наибольшей степени это относится к тепловым насосам с закрытыми контурами;
Отсутствие восприятия людьми – мало кто из нас согласится потратиться на это оборудование, чтобы снизить нагрузку на окружающую среду. Но некоторые люди, живущие вдали от газовых магистралей и вынужденные отапливать жилье альтернативными источниками тепла, согласны потратить деньги на покупку теплового насоса и снизить расходы на ежемесячную оплату электроэнергии;
Зависимость от электросети – если поставка электроэнергии прекратится, оборудование сразу же замрет. Ситуацию спасет установка теплоаккумулятора или резервного источника электропитания.

Как видим, некоторые минусы довольно серьезные.

В качестве источников резервного питания для тепловых насосов могут выступать бензиновые и дизельные электрогенераторы.

Принцип работы

Открытый в начале XIX века французским ученым Карно термодинамический принцип переноса тепла потом был детализирован лордом Кельвином. Но практическая польза их трудов, посвященных решению проблемы отопления жилья от альтернативных источников, появилась только в последние пятьдесят лет.

В начале семидесятых годов прошлого столетия произошел первый энергетический кризис мирового масштаба. Поиски экономичных способов отопления привели к созданию устройств, способных собирать из окружающий среды энергию, концентрировать ее и направлять на обогрев дома.

В результате была разработана конструкция ТН со взаимодействующими между собой несколькими термодинамическими процессами:

Когда хладагент компрессорного контура попадает в испаритель, давление и температура фреона почти мгновенно снижаются. Полученный в результате температурный перепад способствует отбору тепловой энергии от теплоносителя внешнего коллектора. Эта фаза называется изотермическим расширением.
Затем происходит адиабатическое сжатие — компрессор увеличивает давление хладагента. При этом его температура возрастает до +70 °С.
Проходя конденсатор, фреон становится жидкостью, так как при повышенном давлении отдает тепло контуру внутридомового отопления. Эта фаза называется изотермическим сжатием.
Когда хладон проходит дроссель, давление и температура резко падают. Происходит адиабатическое расширение.

Нагревание внутреннего объема помещения по принципу ТН возможно только с использованием высокотехнологичного оборудования, снабженного автоматикой для управления всеми вышеперечисленными процессами. Кроме того, программируемые контроллеры регулируют интенсивность генерации тепла соответственно колебаниям температуры наружного воздуха.

Схемы циркуляции теплоносителей

При работе теплового насоса (ТН) используется три замкнутых контура, по которым циркулируют различные жидкости/газы — теплоносители. Каждый из них выполняет свои функции.

Контур съема потенциала энергии источника

При заборе тепла воздуха используется искусственный обдув корпуса испарителя воздушными потоками от вентиляторов.

Замкнутый цикл жидкого теплоносителя для передачи тепла водной среды или земли осуществляется по трубопроводам, которые соединяют змеевик испарителя с коллектором, утопленным на дно водоема либо заглубленным в землю на расстояние, превышающее промерзание грунта в сильные холода.

В качестве теплоносителя применяются незамерзающие жидкости на основе разбавленных водных растворов спирта. Их принято называть «антифризы» или «рассолы». Они под влиянием более высокой температуры (≥+3ºС) поднимаются к испарителю, передают ему тепло, а после охлаждения (≈-3ºС) самотеком направляются назад к источнику энергии, обеспечивая непрерывную циркуляцию.

Внутренний контур

По нему циркулирует хладагент на основе фреона, «поднимая» тепло на более высокий уровень. Под действием температуры он последовательно переходит в газообразное и жидкостное состояние.

В состав внутреннего контура входят:

испаритель, забирающий энергию от рассолов и передающий ее фреону, который при этом закипает и становится разреженным газом;
компрессор, сжимающий газ до высокого давления. При этом резко увеличивается температура фреона;
конденсатор, в котором горячий газ передает свою энергию теплоносителю выходного контура, а сам остывает, переходя в жидкое состояние;
дроссель (расширительный клапан), редуцирующий фреон за счет перепада давления до состояния насыщенного пара для поступления в испаритель. При прохождении хладагента через узкое отверстие давление теплоносителя падает до начального значения.

Выходной контур

Здесь циркулирует вода. Она обогревается в змеевике конденсатора для использования в обычной жидкостной системе отопления. При этом способе ее температура достигает порядка 35ºС, что обусловливает ее применение в системе «Теплый пол» с длинными магистралями, позволяющими равномерно передавать генерируемую энергию всему объему помещения.

Использование только радиаторов отопления, создающих меньшие объемы теплообмена с пространством комнат, не так эффективно.

Что такое тепловой насос и принцип его работы?

Тепловой насос представляет собой электрическое оборудование, которое вырабатывает тепло из окружающей среды и доставляет его в назначенное место. Нельзя сказать, что эта технология нова, она уже десятилетиями активно используется по всему миру. Кстати, самыми известными примерами использования этой технологии являются ставшие уже привычными кондиционеры и холодильники.

Устройство воздушного теплового насоса (воздух-вода)

Остановимся подробнее на принципе действия этого оборудования. Тепловые насосы вырабатывают тепло, прогоняя жидкость под названием хладагент через цикл «испарение-конденсация». Компрессор гонит хладагент по теплообменным трубкам. В одной части теплообменника при низком давлении хладагент испаряется, вытягивая тепло из окружающей среды. В другой части теплообменника хладагент конденсируется при высоком давлении, и при этом происходит выделение тепла, набранного в предыдущем этапе цикла. Холодильники и кондиционеры – это тепловые насосы, работающие только в режиме охлаждения. Так, кондиционер вытягивает тепло из воздуха внутри помещения и перемещает его наружу. При этом цикл работы теплового насоса является обратимым, что позволяет обеспечивать круглогодичный температурный контроль в доме: отопление — зимой и охлаждение – летом.

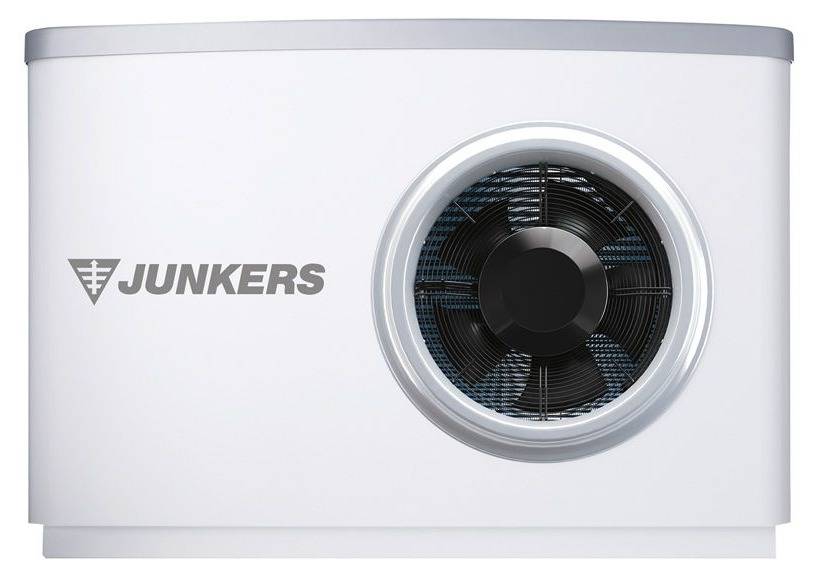

Воздух — вода тепловой насос JUNKERS

Поскольку земля и воздух снаружи дома всегда содержит некоторое количество тепла, тепловой насос может отапливать помещения даже в холодный, зимний период. Ведь в действительности, воздух при температуре –18°C содержит около 85 процентов от того количества тепла, которое находится в воздухе при температуре 21°C. Воздушный тепловой насос впитывает тепло снаружи здания даже зимой и выталкивает тепло летом. Сегодня этот тип насосов является наиболее популярным на рынке. Тем не менее, тепловые насосы типов земля-вода и земля-воздух, также называемые геотермальными, которые берут тепло из земли или грунтовых вод, также получают повсеместное распространение.

Табл. 1. Наиболее известные фирмы-производители тепловых насосов различных типов.

Фирмы, предлагающие тепловые насосы типа:
воздух-воздух	воздух-вода	земля-вода
Mitsubishi Electric	Mitsubishi Heavy	GSHP
Zubadan	NIBE	Viesmann
Inverter	De Dietrich	Vaillant
Electrolux (Viking)	HISEER	Mammoth
Cooper&Hunter	Meeting	BWS

Перечень приведенного оборудования очень приблизителен; фирмы или бренды, указанные в таблице, часто выпускают не один, а несколько типов тепловых насосов с различными принципами действия и техническими характеристиками.

Устройство геотермального теплового насоса

Цены наиболее бюджетных и малопроизводительных насосов типа воздух-воздух могут начинаться с нескольких десятков тысяч рублей. И напротив, мощные, высокотехнологичные модели геотермальных насосов, вытягивающих энергию из воды и земли, могут стоить сотни тысяч рублей. А помимо затрат на закупку самого оборудования для этих моделей очень велики могут быть затраты на подготовительные строительные работы, бурение скважин, установку и наладку, которые осуществляются только специализированными монтажными организациями.

Геотермальный тепловой насос

Насосное оборудование

Бытовые насосы и их виды

Уже более двух тысяч лет человечество использует насосное оборудование. За это время оно постоянно усовершенствовалось и приобрело множество модификаций, из которых можно выделить две основные группы:

погружные;
поверхностные.

Насосами откачивают воду из скважин, недр земли, колодцев, выгребных ям, увеличивают в гидравлических системах давление воды. Бытовые насосы могут быть с электрическим источником питания, с двигателем внутреннего сгорания или ручными.

Устройство теплового насоса

Теплонасос – это холодильник, который переносит тепло изнутри наружу.

Такая система включает:

тепловой насос;
оборудование забора (геотермальные зонды, коллекторы);
систему распределения тепла (радиаторы, тёплый пол, стены).

Тепловой насос состоит из:

испарителя;
конденсатора;
расширительного клапана (расширительного вентиля, понижающего давление за счёт разжижения газа);
компрессора (который сжижает газ и повышает давление).

Принцип действия

газ нагревается Добавив в систему два теплообменника, с одной стороны нагретый газ через теплообменник-конденсатор будет часть тепла отдавать потребителю, с другой – уже охлаждённый посредством теплообменника-испарителя будет поглощать тепло от внешнего источника. Эта модель обладает функциями теплового насоса.

Полноценный вид ТН представляет собой после подключения к источнику низкотемпературного тепла (геотермальным зондам) и системе отопления (радиаторам, тёплым полам и стенам).

В промежуточном контуре циркулирует охлаждающая жидкость (хладагент), температура кипения которого чуть выше -5 °С. В одной части цикла он представляет собой жидкость, а в другой – газ.

Обычно используется фреон. Первоначально он находится в жидком состоянии. По мере нагревания его температура поднимается. Нагреваясь, фреон превращается в газ с температурой около пяти градусов.

Далее по цепи газ поступает в компрессор, сжимающий его. В результате на выходе выделяется максимально возможное для установки количество тепла (от +35 до +60-65°С). После горячий газ поступает в конденсатор, где происходит передача тепла от теплоносителя контурам системы обогрева помещения.

Отдав большую часть тепловой энергии, газообразный фреон поступает в расширительный клапан. Проходя через этот вентиль, резко падает давление и температура, значения которых в точке выхода из клапана имеют наименьшие значения в цикле.

Затем движение повторяет круг.

Плюсы и минусы самодельного оборудования

Тепловой насос представляет собой устройство, которое не производит тепло, а перемещает его с одного места в другое, повышая при этом температуру за счет компрессии. Этот процесс протекает по принципу цикла Карно, который заключается в движении рабочего тела (хладагента) по замкнутой системе. При смене его состояние с жидкого на газообразное и наоборот происходит выделение или поглощение большого количества энергии. Этот принцип используют в конструкциях холодильников, но механизм действия теплового насоса заключается в поглощении тепла снаружи и передаче его помещению.

Этапы цикла Карно:

жидкий фреон по трубке поступает в испаритель;
взаимодействуя с теплоносителем, которым выступают вода, воздух или грунт, хладагент испаряется, принимая газообразное состояние;
рабочее тело проходит через компрессор, сжимается под давлением, что способствует повышению его температуры
далее поступает в конденсатор, который выступает теплообменником;
отдает полученное тепло теплоносителю и вновь принимает форму жидкости;
в таком виде фреон поступает в расширительный клапан, где при низком давлении вновь движется к испарителю.

Устройство промышленного производства дорогое, срок окупаемости составляет в среднем 5-7 лет. Популярность теплового насоса из старого холодильника обусловлена минимальными материальными вложениями на изготовление агрегата и возможностью экономии энергозатрат при его работе.

Дополнительно выделяют следующие плюсы использования самодельного оборудования:

отсутствие шума, посторонних запахов;
не требуется установка вспомогательных конструкций, дымохода;
работа оборудования не наносит вред окружающей среде, так как не предполагает выброс в атмосферу продуктов сгорания;
возможность установки системы в удобном месте;
многофункциональность. Зимой устройство используют как обогреватель, а летом в качестве кондиционера;
безопасность. Эксплуатация не предполагает использование топлива, а максимальная температура узлов агрегата не превышает 90 0С;
долговечность, надежность. Срок службы агрегата при использовании качественных комплектующих составляет 30 и более лет.

Основным минусом самодельных устройств является их малая производительность, поэтому их чаще используют как дополнительный вариант отопления отдельных комнат в доме. Собирать подобную систему рекомендуют в помещениях с хорошей теплоизоляцией и уровнем теплопотерь не более 100 Вт/м2.
