Паровое отопление в частном доме – схема

Материалы системы парового отопления

Для монтажа парового отопления применяются только стальные трубы. Используются бесшовные трубы с толщиной стенок не менее 2,5 мм (а лучше от 3,0 мм), нержавеющие трубопроводы.

Применение медных труб вызывает некоторые сомнения – изделия имеют толщину стенок в пределах 1,0 – 1,5 мм. Паровые схемы подвержены сильным гидравлическим ударам – прочность меди не всегда может удовлетворять условиям работы. Применение медной системы трубопроводов возможно в закрытых паровых системах с очень низким давлением пара и температурой, незначительно превышающей 100 градусов Цельсия.

Сборка трубопроводов из обычной и нержавеющей стали производится с применением электродуговой сварки, причем нержавейка сваривается специальными электродами типа ОЗЛ, ЦЛ, ESAB так далее.

В качестве отопительных приборов используются в основном сварные регистры из стали или оребренные стальные радиаторы. Применение чугунных радиаторов не рекомендуется в силу низкой ударной прочности чугуна.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

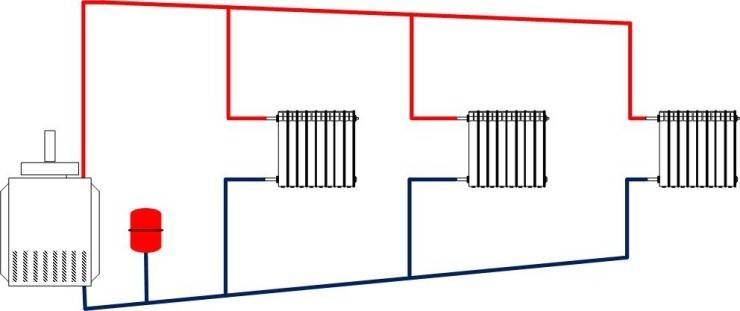

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.

Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Схема системы парового отопления

Основой схемы служит паровой котел. В отличие от водогрейного он нагревает воду до температуры испарения и преобразует в пар. Пар бытового котла имеет температуру от 100 до 170 градусов. Пар при кипении приобретает динамическую составляющую, вытесняется из котла и начинает движение по трубам и приборам отопления.

При движении пар отдает тепло через стенки поверхностей нагрева воздуху помещения. Остыв до определенной температуры, пар конденсируется. При этом выделяется огромное количество теплоты –  теплота конденсации .

Этот объем тепла и определяет преимущество паровой схемы перед водяным отоплением – теплоноситель имеет значительно более высокую температуру и теплоемкость, переносит большее количество тепла.

Конденсат стекает из приборов в резервуары – конденсатосборники, откуда насосами подается в емкость исходной воды для работы парового котла. Такой тип схемы называется открытым. В закрытом типе парового отопления конденсат подается в котел самотеком.

Паровое отопление

Главная / Санитарно-технические устройства зданий / Отопление / Паровое отопление

Принципиальная схема парового отопления низкого давления, показанная на рисунке ниже положение – а, состоит из котла, нагревательного прибора и связывающего их трубопровода. Пар, образующийся в котле, поступает в нагревательный прибор, отдает в нем теплоту испарения отапливаемому помещению, конденсируясь в воду, которая возвращается «самотеком» в котел для последующего парообразования.

Труба, по которой идет пар к прибору, называется паровой, а труба, по которой из прибора возвращается в котел конденсационная вода, — конденсационной.

При действии системы уровни воды в котле и в конденсационной трубе у прибора будут отличаться на величину H, равную давлению пара в котле (в м).

После перерыва при подаче пара в систему воздух должен быть удален из труб и приборов, так как он является помехой движению пара по трубам и ухудшает теплоотдачу нагревательных приборов.

На схеме показано вертикальное ответвление трубы с открытым концом, сделанное выше уровня, занимаемого конденсационной водой при работе котла.

Этим обеспечивается постоянное сообщение системы с атмосферой — ввод (засасывание) воздуха в систему при перерыве в работе и вывод (выдавливание) воздуха при возобновлении ее действия.

Совет

Системе парового отопления, построенной по такой схеме, с самотечным возвратом конденсационной воды в котел присущ органический недостаток — почти полное тепловое бездействие нагревательных приборов в случае их установки ниже уровня конденсационной воды в трубопроводах. Такие приборы будут заполнены не паром, а остывшей конденсационной водой.

Помещения, находящиеся на одной отметке с котельной, невозможно отапливать затопленными водой приборами системы парового отопления, построенной по самотечной схеме. Поскольку паровое отопление устраивается обычно в бесподвальных зданиях промышленного характера, то поэтому самотечные схемы на практике не применяются.

Исключением могут служить редкие случаи устройства самотечного парового отопления в зданиях с неотапливаемым подвалом, где располагается котельная установка.

Паровое отопление низкого давления (до 0,7 ати) устраивается обычно только по разомкнутой схеме (рисунке ниже положение – б) с перекачкой конденсационной воды из бака в котел центробежным насосом. Устройство системы при этом несколько усложняется. В нее вводится конденсационный бак и центробежный насос с электродвигателем (это оборудование устанавливается в котельной).

Принципиальная схема парового отопления низкого давления

а — с самотечным возвратом конденсационной воды в котел; б — с перекачкой конденсационной воды в котел (разомкнутая схема); в — то же, при расположении котельной вне здания; 1 — котел; 2 — конденсатоотводчик; 3 — конденсационный бак; 4 — центробежный насос; 5 — коллектор парораспределитель; 6 — труба для удаления воздуха; 7 — обратный клапан.

Кроме этого, на конденсационном трубопроводе устанавливается конденсатоотводчик (конденсационный горшок), пропускающий воду и воздух, но задерживающий пар до его полной конденсации (на рисунке ниже).

Конденсатоотводчик термостатический

«Санитарно-технические устройства зданий»,

Сильфон в конденсатоотводчике термического типа

В конденсатоотводчике термического типа находится герметическая цилиндрическая коробка с волнистыми стенками (сильфон), к которой прикреплен конусный клапан. Сильфон заполнен этиловым спиртом.

При входе пара в конденсатоотводчик спирт нагревается и испаряется.

Повышенное давление паров спирта удлиняет сильфон, клапан которого закрывает входное отверстие, открывающееся вновь только при охлаждении конденсата до 80 — 85° С, когда сокращается высота…

Достоинство парового отопления

Монтажные работы

После составления проекта и выяснения его особенностей (будем считать, что вы уже знаете, где, что и как будет располагаться и крепиться), можно приступать к выполнению работ по монтажу самой системы. При необходимости проводят подготовку поверхности в местах установки радиаторов.

После этого устанавливается котел с соблюдением необходимых требований по подключению воды и энергоносителей, крепятся радиаторы, прокладываются трубы, располагаются в нужных местах клапаны, необходимые контрольные устройства, регулирующая арматура и т.д. В порядке оказания помощи при выполнении работ будет полезно ознакомиться с видео:

Использование пара для обогрева жилых помещений не относится к распространенному варианту отопления, тем более, что действующими нормами и правилами это запрещено. Однако по экономическим соображениям, как более дешевый, его порой выполняют своими силами. Это может быть оправданным решением для различных промышленных сооружений, гаражей и мастерских, но никак не жилых помещений.

Как самому сделать паровое отопление в частном доме?

Существует несколько ограничений на применение парового отопления, но, несмотря на них, его часто используют в качестве автономного. Большинство владельцев выбирает паровое отопление в частном доме за небольшое количество затрат на возведение магистралей. Пар в качестве теплоносителя дает более высокую температуру, сокращая затраты на топливо для котла. Разберемся, как использовать этот экономичный вид отопления для обогрева коттеджа.

Достоинства и отрицательные стороны паровых магистралей

Прежде чем использовать паровое отопление в частном доме, необходимо изучить его подробнее. У этого теплоносителя есть достоинства:

  • низкая себестоимость;
  • круглогодичная эксплуатация без риска заморозки;
  • отсутствие потерь тепла;
  • энергия передается обоими способами (конвекцией и излучением), тогда как при водяном обогрев происходит только путем оборота жидкости;
  • радиаторы и трубы можно использовать с небольшим диаметром.

Снижение цен на монтаж, безусловно, весьма привлекательно, но до начала разработки проекта, нужно учесть недостатки таких систем:

  • пар шумит при движении по магистрали;
  • радиаторы раскаляются до 100 градусов;
  • при прорыве аварийная опасность наиболее высока;
  • теплоносители сильно подвергаются коррозии.

Особенности схем обогрева

Основным и самым дорогостоящим элементом парового отопления является котел, который разогревает воду. Наиболее рационально использовать модели, работающие на дровах или газу. Горячий пар движется по контуру, проходящему через все помещения, а остывая конденсируется на трубах. После того как он сменил агрегатное состояние на жидкое, конденсат собирается в специальной емкости и перекачивается насосом обратно в котел. Есть еще один вариант его возврата в систему – при помощи наклонных труб. В зависимости от выбранного типа создания обратки, контуры на закрытые и открытые. Замкнутый вариант предполагает тщательную проработку проекта и точный монтаж, при котором создается верный наклон труб.

Давление пара в магистралях может быть разным, в зависимости от вида сети:

  • у обычной – более 1, но менее 6 атмосфер;
  • у вакуумной – равно атмосферному.

Подачу тепла можно регулировать при помощи специальных вентилей. Если вам нужно прекратить обогрев дома, то достаточно просто отключить подачу пара. В качестве излучателей тепла используйте только традиционные радиаторы или реберные трубчатые конструкции.

Возведение магистралей

Пароводяная система возводится по инструкции:

Создайте на основании готовых проектов схему разводки, которая подходит именно к вашему дому. Она должна быть максимально подробной и точной.
Выберите места под радиаторы и установите их. Лучше всего располагайте их под окнами, чтобы сместить точку росы и предотвратить запотевание стекол. Доп олнительно желательно оборудовать радиаторы краном Маевского, который служит для удаления воздушных пробок из системы.
Установите расширительный бак на участке от теплогенератора до радиаторов

Обратите внимание, что при паровом отоплении бак должен располагаться в самой высокой точке системы, иначе он работать не будет. Это связано с тем, что столб пара может подниматься до 8 метров

Специалисты рекомендуют использовать в паровом отоплении бак открытого типа, он должен быть максимально близко расположен к котлу.
Проведите систему из труб. Для этого: каждую магистраль подведите к радиатору, обрежьте, прочно присоедините выводы и вводы. Аналогично велите трубу к остальным теплоизлучателям.
Замкните контур, подведя магистраль обратно к бойлеру. Оборудуйте котел фильтром и циркуляционным насосом. Последний агрегат используйте только по необходимости. Если вы установили трубы наклонно, то можно обойтись без насоса.
На последнем этапе подключается котел. Его лучше всего размещать в отдельном помещении: гараже, кладовой, бойлерной. На качестве отопления не скажется удаленное расположение котла от жилых помещений.

Завершите работу подключением труб для залива системы и слива отработанной жидкости в конце сезона. Протестируйте работу отопления, предварительно убедившись в герметичности соединений. Помните, что пар в этом контуре отопления может сильно обжечь. В систему можно включить и дополнительные контуры для обогрева полов. Из-за высокой эффективности вместе с ними не нужно ставить радиаторы. Для того чтобы регулировать температуру обогрева, установите термостат.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

Схема парового отопления с верхней разводкой

  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м² — 25 кВт;
  • от 200 м² до 300 м² — 30 кВт;
  • от 300 м² до 600 м² — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Достоинства и недостатки

Паровое отопление — не самое популярное, но оно имеет как положительные, так и отрицательные моменты. Причем плюсы довольно значительны:

Недостатки паровых систем отопления еще более впечатляющие:

  • Высокая температура пара приводит к нагреву всех элементов системы до 100°C и выше. Это приводит к следующим последствиям:
    • очень активной циркуляции воздуха в помещении, что некомфортно, а, порой, и вредно (при аллергии на пыль);
    • воздух в помещении пересыхает;
    • горячие элементы системы травмоопасны и их надо закрывать, причем и трубы тоже;
    • не все строительные материалы нормально переносят длительный нагрев до таких температур, потому выбор отделочных материалов весьма ограничен (по сути, это только цементная штукатурка с последующей окраской термостойкими красками).
  • Простое паровое отопление имеет очень ограниченные возможности по регулировке теплоотдачи. Есть только один способ изменять температуру — сделать несколько параллельных веток и включать их по мере необходимости. Второй способ — отключать котел при перегреве и включать после того, как помещение остынет. Этим процессом управляет автоматика, но такой способ далеко не самый комфортный, так как наблюдаются постоянные колебания температуры.
  • Система шумная. При движении пар довольно сильно шумит. В производственных цехах это не очень мешает, а в частном доме может быть проблемой.

Преимущества и недостатки парового отопления

Чтобы вы определились, стоим ли вам покупать паровое отопление, давайте подробно разберём всего преимущества и имеющиеся недостатки. Прочитанная информация сможет дать чёткий ответ на поставленный вопрос.

Не большая стоимость всего оборудования играет очень важную роль в принятии решения.

Низкая потеря тепла при работе системы – это позволит снизить денежные затраты на отопления дома.

Очень большая теплоотдача – позволяет за считанные часы полностью прогреть большое помещение и создать комфортную обстановку для жителей дома.

Большой уровень шума от работы системы. Знающие люди осведомлены о том, какой шум создают подобные системы.

Очень высокая температура пара, которая при контакте легко сможет обеспечить ожог.

Коррозия также является существенным недостатком. В результате данного процесса часто трубы начинают течь, тем самым принося неудобства в эксплуатации.

  • ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля;
  • оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.

Виды разводки

Разводка систем отопления

Паровой тип отопления может быть разведен по помещению несколькими способами. Каждый из них имеет свои особенности.

  • Верхняя. Подразумевает размещение пароотвода под потолком. Вниз выходят трубы к радиаторам. Обычно для эффективного отопления стараются использовать этот тип системы, так как здесь пар движется по одному носителю, а конденсат по другому.
  • Нижняя. По одним и тем же патрубкам осуществляется движение конденсатора и пара. В результате возможно возникновение гидроудара и разгерметизации системы. Трубы располагаются на уровне пола.
  • Промежуточная. Укладывается пароотвод на уровне подоконника, поэтому горячие патрубки находятся в зоне доступа. Из-за этого повышается риск получения ожога. Принцип работы такой конструкции схож с верхним вариантом разводки.

Почему пар лучше

При желании можно сделать такое отопление у себя в жилище, но эти системы не слишком популярны сегодня. Скорее, к нему прибегают единицы. Вместе с тем можно выделить как достоинства, так и недостатки таких систем.

Паровое отопление бывает однотрубнын и двухтрубным

Плюсами можно считать:

  1. Эффективность обогрева. Она довольно высока. Вот почему даже небольшого количества радиаторов хватит для обслуживания больших помещений. Иногда удается обойтись даже без них, установив только трубы.
  2. Пониженная инерционность. Она способствует быстрому прогреву отопительных контуров. Соответственно, как только проходит несколько минут после включения котла, в помещениях чувствуется тепло.
  3. Почти нулевые теплопотери. По этой причине такая система является выгодной.
  4. Возможность использовать относительно редко. В трубах имеется небольшое количество жидкости, поэтому нет необходимости в разморозке системы. В качестве альтернативного варианта допустимо применение в дачном домике, куда приезжают время от времени.

Паровое отопление в частном доме своими руками по схеме можно обустраивать при наличии определенного опыта. Основной плюс здесь — экономичность. С самого начала для обустройства требуются скромные затраты. В процессе применения системы тратятся незначительные суммы.

Обзор системы отопления:

Но даже при таком внушительном ассортименте достоинств имеют место значимые недостатки. Они связаны с применением водяного пара в качестве теплоносителя: его температура может быть достаточно высокой. Соответственно, все компоненты системы прогреваются до +100°С и даже больше.

Нельзя прикасаться к такой поверхности даже мимолетно, чтобы не заработать ожог. Поэтому любые трубы и радиаторы непременно закрывают. Воздух в таком помещении активно перемещается. Когда используется паровое отопление, воздух становится сухим, приходится прибегать к увлажнителю.

Далеко не все отделочные материалы, которые применяются в помещении, могут выдерживать соседство с предельно раскаленными радиаторами и трубами, поэтому их выбор ограничен. Лучшим вариантом будет цементная штукатурка, которую покрывают термостойкой краской. Всё остальное не гарантирует безопасности. Кроме того, проходящий по трубе пар — источник большого шума.

Система недостаточно хорошо регулируется. Теплоотдача не поддается контролю, поэтому помещение легко перегревается. Ситуацию может решить установка автоматики, которая будет самостоятельно отключать паровые котлы для частного дома при перегреве и включать их при остывании комнаты. Другим трудоемким, но более реальным способом является монтаж параллельных веток, которые будут работать в случае необходимости. Основной минус — аварийная опасность системы.

Если труба или радиатор получили серьезные повреждения, наружу вырвется горячий пар под давлением. Это небезопасно, в многоквартирных домах такие варианты не используются. Собираясь сделать паровое отопление, владелец частного домовладения может получить на это разрешение, но только под собственную ответственность.

Отопление паром – как это работает?

Источником тепловой энергии в паровой отопительной системе является парогенератор – котел. При закипании воды выделяется пар, который поступает по трубам в отопительные приборы. Двигаясь по системе, пар конденсируется и оседает на стенках радиаторов или конвекторов, отдавая большую часть тепла. Нагреваясь, приборы отопления отдают свое тепло в окружающее пространство и обогревают помещение, в котором они находятся. Это объясняет высокую производительность паровой системы отопления. Во время конденсации одного килограмма пара выделяется более 2400 кДж тепловой энергии, при температуре паров 50 градусов выделяется всего лишь 110 кДж.

Схема парового отопления частного дома

Циркуляция пара осуществляется благодаря редукционно-охладительной установке (РОУ) или паровой турбине. Попадая в рабочую систему, пар конденсируется и в жидком виде возвращается в парогенератор, замыкая цикл. В замкнутых системах пар попадает обратно в котел самотеком, трубопровод укладывается таким образом, чтобы в направлении котла образовывался небольшой уклон. При использовании системы замкнутого типа необходимо сделать так, чтобы между местом, где поступает пар, и местом выхода была разница давления, достаточная для вытекания жидкости. Паросборник следует разместить намного ниже отопительных приборов. В системах открытого типа вода стекает в накопительные емкости и благодаря насосу перекачивается в парогенератор.

Различают два вида разводки трубопровода: однотрубную и двухтрубную. В первом случае движение пара осуществляется по одной трубе, во втором – по двум: по одной перемещается пар, а по второй возвращается конденсат. В частных домовладениях применяется в основном второй вид разводки, который дает возможность самостоятельно выполнять регулировку температуры в системе специальными вентилями. В однотрубном варианте снизить температуру можно, лишь уменьшив мощность работы котла или отключив отопление. Для холодного времени это грозит недостаточным обогревом.

Расчет системы отопления и подбор мощности котла

Осуществить подбор оборудования невозможно, не зная количества потребной на обогрев здания тепловой энергии. Определить его можно двумя способами: простым приближенным и расчетным. Первый способ любят использовать все продавцы отопительной техники, поскольку он достаточно прост и дает более-менее корректный результат. Это вычисление тепловой мощности по площади отапливаемых помещений.

Берут отдельную комнату, измеряют ее площадь и полученное значение умножают на 100 Вт. Энергия, необходимая на весь загородный дом, определяется суммированием показателей для всех комнат. Мы предлагаем более точный метод:

  • на 100 Вт умножать площадь тех помещений, где с улицей контактирует только 1 стена, на которой имеется 1 окно;
  • если комната – угловая с одним окном, то ее площадь надо умножать на 120 Вт;
  • когда в помещении есть 2 наружных стены с 2 окнами и более, ее площадь умножается на 130 Вт.

Если считать мощность приближенным методом, то жители северных регионов РФ могут недополучить тепла, а юга Украины – переплатить за слишком мощное оборудование. С помощью второго, расчетного способа выполняется проектирование отопления специалистами. Он более точен, так как дает четкое понимание, сколько теряется тепла через строительные конструкции любого здания.

Прежде чем приступить к вычислениям, дом надо обмерить, выяснив площади стен, окон и дверей. Затем надо определить толщину слоя каждого строительного материала, из коего возведены стены, полы и кровля. Для всех материалов в справочной литературе или интернете следует найти значение теплопроводности λ, выражаемое в единицах Вт/(м · ºС). Его подставляем в формулу для расчета термического сопротивления R (м2 ºС / Вт):

R = δ / λ, здесь δ – толщина материала стены в метрах.

Теперь можно узнать количество тепла, уходящее сквозь внешнюю строительную конструкцию, по формуле:

  • QТП = 1/R х (tв – tн) х S, где:
  • QТП – теряемое количество теплоты, Вт;
  • S – это измеренная ранее площадь строительной конструкции, м2;
  • tв – сюда надо подставить величину желаемой внутренней температуры, ºС;
  • tн – уличная температура в самый холодный период, ºС.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
