Паровое отопление в частном доме

Принцип работы парового отопления: «за и против»

Когда источник тепла нагревает воду, она начинает образовываться в пар. Последний перенаправляется по трубам к отопительным приборам. В них он конденсирует, оседает на внутренних поверхностях и передает тепло конверторам или радиаторам.

Образовавшийся конденсат перетекает по трубам в емкость для сбора жидкости. С нее он одним из рассмотренных ранее методов (самотечным или напорным) вновь поступает к нагревательному элементу и цикл повторяется заново.

Очень важно учесть две особенности, без которых паровое отопление в частном доме будет неэффективным. Они направлены на предотвращение поступления конденсата внутрь паропровода:

• На стыке двух устройств предусматривают установку конденсатоотводчиков или подпорных шайб
• Уклон основной магистрали рекомендуется делать по направлению движения пара

«За и Против» парового отопления

Наравне с прочими разновидностями отопительных систем паровая имеет свои положительные и отрицательные стороны. Если сравнивать ее с классическим водяным отоплением, можно отметить следующие преимущества:

• Не зависимо от отапливаемой площади, пар будет доставлен в любую самую дальнюю точку системы и при этом не утратит своей нагревательной способности
• Посещения значительно быстрее прогреваются
• Высокий коэффициент отдачи тепла в окружающую среду
• Нет необходимости прокладывать по дому трубы большого диаметра и крепить к стене крупногабаритные радиаторы
• Экономически выгодней в процессе эксплуатации

Преимуществ множество, но прежде чем сделать выбор в пользу парового отопления, необходимо знать его недостатки:

• Срок службы на 25-30% меньше, чем у водяных отопительных систем
• Очень трудно регулировать теплоотдачу
• В процессе работы много шума

Высокий коэффициент отдачи тепла достигается благодаря быстрому нагреву отопительных приборов до больших температур. Иногда поверхность разогревается до 90-95 градусов, становясь опасной. Отопительные радиаторы, чтоб не получить ожег, рекомендуется закрыть защитными экранами и устанавливать в наиболее недоступных местах для детей.

Возможно вас так же заинтересует инструкция по монтажу водяного отопления

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

Схема парового отопления с верхней разводкой

• С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
• С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

• до 200 м² — 25 кВт;
• от 200 м² до 300 м² — 30 кВт;
• от 300 м² до 600 м² — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Устройство парового котла

Конструктивно паровой котел – это емкость, в которой происходит процесс преобразования воды в пар. Емкость обычно выполняется из трубы, диаметр которой может варьироваться в достаточно широких пределах. Помимо заполненной трубы, схема парового котла включает в себя топочную камеру, предназначенную для сжигания топлива.

Топка может иметь определенные особенности, которые напрямую зависят от используемого вида топлива. Например, твердотопливные топочные камеры в нижней части оборудуются колосниковой решеткой, сквозь которую в камеру поступает кислород. В верхней части конструкции устанавливается традиционный дымоход, создающий тягу и обеспечивающий нормальное горение. В случае использования жидких энергоносителей или газа топочная камера снабжается горелкой.

В любом случае, выделяемый при сгорании топлива газ подступает к заполненной водой емкости, отдает ей свое тепло и выводится в атмосферу дымоходом. Вода в определенный момент начинает кипеть и превращаться в пар, который направляется в верхнюю часть емкости, а потом – в трубы.

Плюсы и минусы системы – что перевешивает?

• низкая стоимость и экономическая выгода;
• систему можно эксплуатировать круглый год, теплоноситель никогда не замерзнет;
• тепло подается за счет конвекции и излучения, что повышает эффективность;
• для монтажа могут использоваться трубы с меньшим диаметром и малогабаритные радиаторы;
• независимо от размеров отапливаемого помещения пар поступает в любую точку отопительной системы, не теряя своей температуры;
• помещения быстро прогреваются;
• теплопотери почти сведены к нулю, высокий коэффициент теплоотдачи;
• возможность соединения с теплым полом.

Выбирая паровой вид отопительной системы, нужно знать о ее недостатках. Во время циркуляции по системе пар создает много шума. Отопительное оборудование может нагреваться до температуры, превышающей 100 градусов, что создает риск получения ожогов при соприкосновении с кожей человека, поэтому радиаторы отопления лучше закрыть защитным экраном. Большая температура нагрева создает риск возникновения опасной аварийной ситуации при порыве. Неустойчивость к коррозийным процессам сокращает срок службы системы.

Паровой вид отопительной системы

5 Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

• паровой генератор (котел);
• трубы для прокладки магистрали;
• радиаторы;
• контрольно-измерительные приборы;
• запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

1. 1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
2. 2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
3. 3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
4. 4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
5. 5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
6. 6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
7. 7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
8. 8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
9. 9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
10. 10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Паровое отопление и что это?

При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.

В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.

Плюсы и минусы парового отопления

Паровое отопление в частном доме дает следующие преимущества:

1. Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
2. Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
3. Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
4. Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
5. Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
6. Быстрый прогрев помещений – дополнительное преимущество.
7. Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
8. Такие системы можно применять в комплексе с теплыми полами.

Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:

• при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
• отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
• при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
• для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
• система подвержена коррозии, поэтому срок ее службы небольшой;
• сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).

Характеристика и схема устройства

Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:

1. С высоким давлением свыше 0,07 МПа.
2. С низким давлением менее 0,07 МПа.
3. Вакуум-паровая система имеет давление не ниже 0,1 МПа.

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.

Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.

Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.

При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.

Базовый принцип работы такого отопления

Классическая схема парового отопления включает в себя парогенератор и систему труб и радиаторов. Конденсат, образующийся в процессе работы, отводится в специальный накопительный бак, где остывает и снова отправляется в котёл.

Жидкость, разогретая до состояния пара, под давлением, образующимся при этом процессе, устремляется вверх по трубам отопительной системы. В процессе движения пар отдаёт тепло, оседая в виде конденсата внутри радиаторов, эту пароводяную смесь отводят в накопительный резервуар, где она остывает, очищается, и возвращается в систему.

Кроме накопительного, используют также расширительный бак, главной функцией которого является поддержание стабильного давления в системе, и исключение резких его скачков, что может быть опасно.

Прежде чем говорить о том, как сделать паровое отопление, следует обговорить его особенности.

Положительные моменты выбора данного вида системы отопления:

• Высокий КПД. Несложная в установке и в принципе действия агрегата обладает достаточной эффективностью работы на долгое время. Паровая система по самому своему принципу циркуляции воды и конденсата является весьма продуктивной;
• Хорошие теплоаккумулирующие характеристики пара, которые позволяют передавать тепло через радиаторы без существенных затрат;
• Низкая себестоимость установки и широкий диапазон выбора как для возможностей вашего бюджета, так и для любого типа помещения, в котором будет производиться установка.
• Возможность достаточно скорого и регулируемого обогрева частного дома.

В целом стоит отметить, что паровая система обогрева является достаточно выгодным вариантом для желающих обустроить практически самостоятельно, дешево и сообразно собственному бюджету достаточно надежную и эргономичную систему. Диапазон выбора котлов, типов труб, радиаторов и прочих входящих элементов достаточно широк и разнообразен. Дачные участки, крупные помещения и частные дома при безопасной и правильной установке (см. этапы и общие советы) могут быть достаточно обеспечены таким видом отопительной системы.

Достоинства и недостатки

Использовать паровое отопление можно лишь в исключительных случаях. При этом нужно учитывать некоторые плюсы и минусы оборудования. К положительным качествам можно отнести:

• Эффективность и оперативность теплоотдачи. Через несколько минут с момента запуска прибора происходит обогрев помещения.
• Система способна отдавать при образовании пара КПД более 2300 кДж, в то время как обычный водяной котёл при остывании всего 100 кДж.
• Не требует обустройства специальных радиаторов: можно обойтись с помощью нескольких трубок.

Запрещено использование оборудования в многоквартирных домах

Минусов больше, и они достаточно серьезные.

• Оборудование запрещено для использования в общественных помещениях и многоквартирных домах. Это связано с тем, что при неправильном обращении велик риск взрыва.
• Из-за быстрого нагрева происходит слишком активная циркуляция теплого воздуха в помещении, что уничтожает всю влагу и поднимает пыль.
• Элементы системы нагреваются до критических температур, поэтому считаются травмоопасными и требуют специальной отделки.
• Подходит не для всех видов отделки в помещении. Большинство современных строительных материалов легко поддаются деформации под воздействием высоких температур.
• Отсутствует возможность регулировать теплоотдачу. Чтобы сделать в помещении комфортную температуру, необходимо дополнительно обустраивать ветки отопления и включать их по мере необходимости.
• Во время нагрева пара создается сильный шум, который невыносим для домашних условий.
• Наблюдаются постоянные колебания температуры в комнате, так как в системе устроена автоматика, которая по мере нагрева отключает рабочий механизм.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

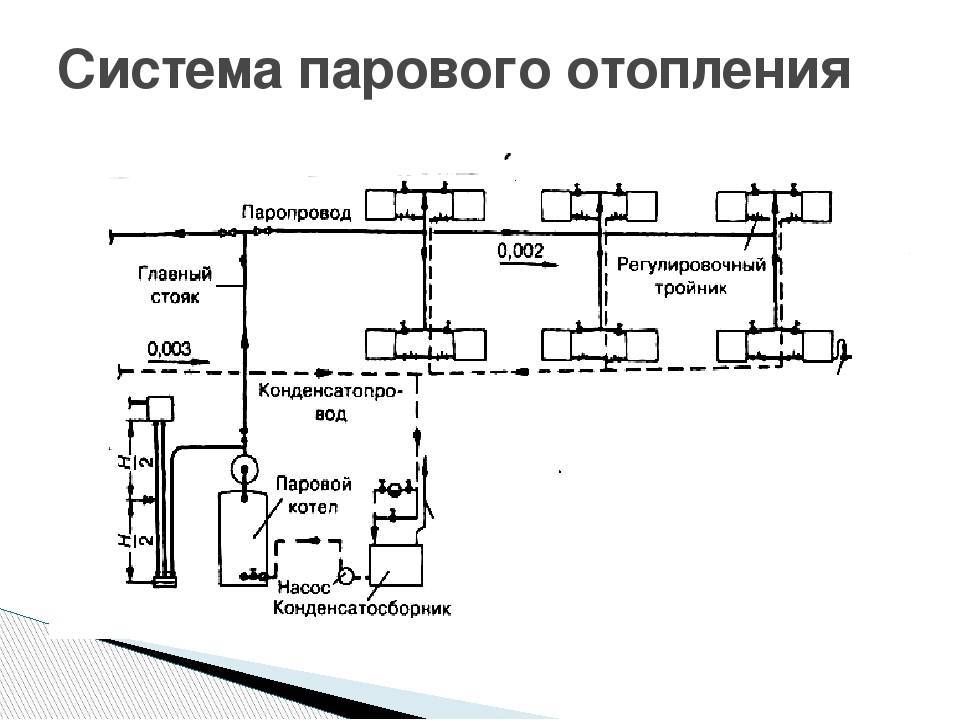

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.

Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Сборка и установка

Собрать систему на пару — реально, главное, сделать работу с учетом параметров постройки.

Если печи еще нет, потребуется ее выложить, для чего важно выбрать правильное место: нужно обеспечить свободный подступ, удобно расположить, чтобы об нее случайно не обжечься из-за тесноты. Когда основной агрегат – дополнительный источник тепла, его не делают из железа, а выкладывают из кирпича, так как керамика намного дольше удерживает нагрев

Когда основной агрегат – дополнительный источник тепла, его не делают из железа, а выкладывают из кирпича, так как керамика намного дольше удерживает нагрев.

Проблему со сложным паровым протоком решают установкой циркуляционной насосной станции. Чтобы внутреннее давление было под контролем, необходимо установить расширительный бак.

Монтаж

Чтобы верно собрать паровую установку, необходимо подготовить нужные материалы. Обязательно понадобятся трубы, тройники, соединители, кран Маевского, запорный клапан, дополнительное оборудование.

К нему относятся: насос, расширитель, радиаторы, сварочный аппарат, редукционно-охладительная установка, вентили, паровой теплообменник.

Паровой теплообменник – металлический контур из труб. Толщина их стенок должна быть не менее 2,5 мм. Если изделие решено сделать своими руками, понадобится сварочный аппарат.

Перед установкой следует проверить целостность швов, залив воду в конструкцию: если нет подтеков, то все нормально. Метод не совсем информативен, потому что шлаковые включения в сварочных швах он не покажет.

Для этого способ — «керосин на мел». Внутрь вместо воды наливают керосин, а снаружи стыки натирают мелом. Жидкость проникает сквозь мелкие поры, а мел на участках просачивания темнеет.

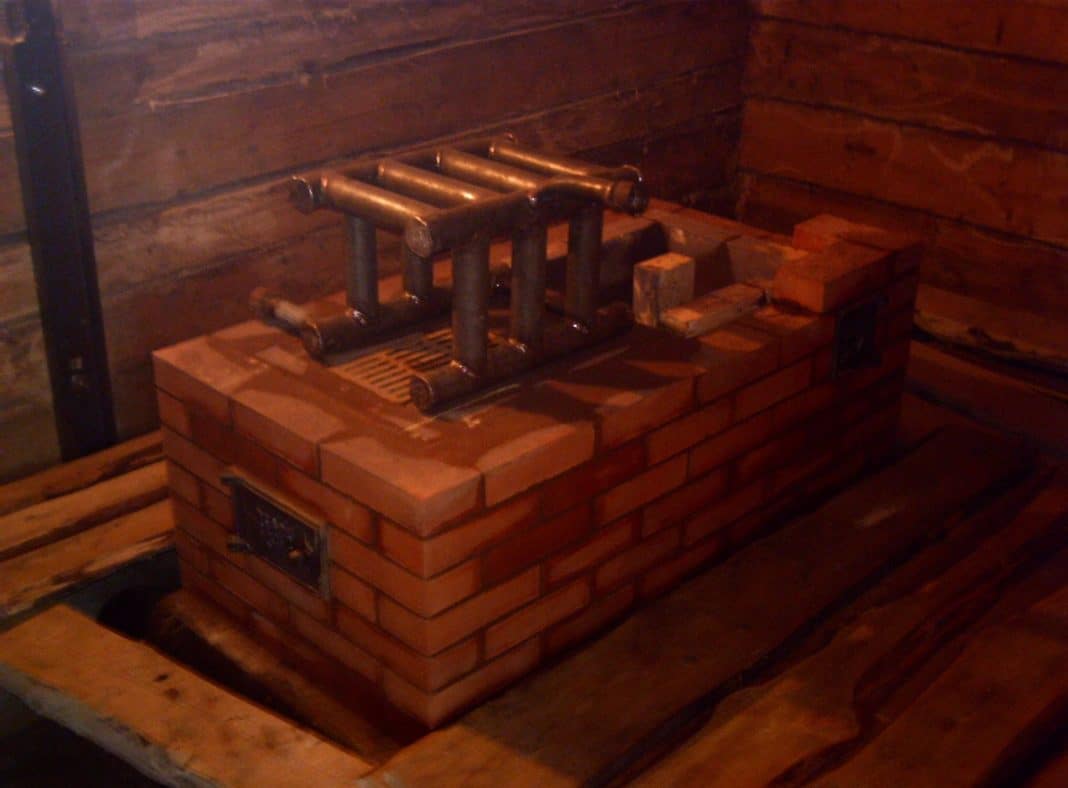

Варианты формы теплообменника

Теплообменную часть устанавливают при кладке печи, в топку.

Далее, по схеме, подвешивают под оконными проемами радиаторы, к которым подключают две линии труб.

Чтобы поддерживалась естественная циркуляция, выдерживают уклон, но не более, чем 3 мм на погонный метр трубопровода. Каждый конвектор оборудуется воздушным клапаном.

Рекомендуется установить перед каждым радиатором запорный вентиль и один общий, чтобы обеспечить нужный уровень безопасности.

В конце трубопровода монтируют сборник конденсата (бак), вместо обычного расширительного бака. Потому что лучший вариант – мембранный – не переносит сильного нагрева.

Насос размещают перед печью.

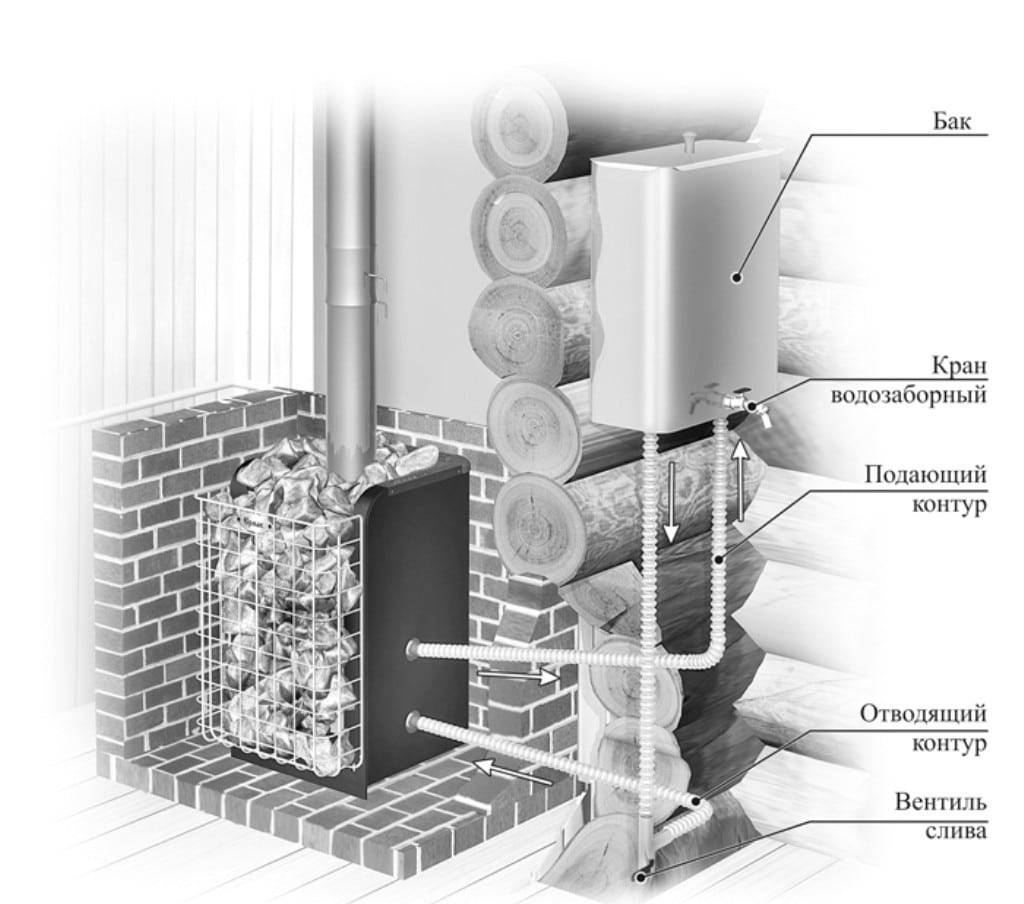

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь.  Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности,  а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

• Батареи отопления. Их количество должно быть равно числу окон помещения.
• Теплообменник
• Медные или оцинкованные трубы для отвода конденсата и паропровода.
• Запорная арматура (краны для спуска воздуха, вентили)
• Соединительная арматура: колена, трубные хомуты, фитинги.
• Кронштейны для радиаторов
• Гидравлический затвор
• Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
• Редуктор для снижения давления внутри системы.
• Насос для принудительной циркуляции жидкости.
• Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80  кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.
