Признаки нехватки
Выполнять подпитку отопления нужно регулярно, однако требуется знать признаки, говорящие о насущной необходимости. Наиболее распространёнными являются следующие:
В том случае, когда используется открытая система, нужно обратить внимание на уровень жидкости. Если он уменьшился, значит настало время добавить теплоноситель.
При использовании твердотопливной конструкции будет заметен регулярный перегрев, который может приводить к закипанию теплоносителя.
В закрытой системе показатели датчика давления снизятся до 0,8 бар или меньше.. Появление любого из этих признаков является тревожным сигналом и говорит о том, что необходимо провести подпитку отопительной системы
Появление любого из этих признаков является тревожным сигналом и говорит о том, что необходимо провести подпитку отопительной системы.
Схема открытой системы отопленияИсточник stroyday.ru
1 Важность подпитки
Даже если схема отопления спланирована и смонтирована правильно, иногда не удается избежать потери теплоносителя. Уменьшение объема воды можно зафиксировать визуально, но бывают случаи, когда потери незаметны для глаз.
Такую проблему можно определить только по значительному падению давления в трубопроводах.
Основные причины этого процесса:
- 1. Нарушение режима работы, сопровождающееся резким расширением объема теплоносителя и выброса излишков давления в атмосферу.
- 2. Сброс жидкости для избавления от воздушных пробок, когда происходит незначительная потеря теплоносителя.
- 3. Аварийный или плановый ремонт, сопровождающийся снятием фильтров.
Потери теплоносителя возможны из-за коррозии трубопроводов и нарушения их герметичности. Образуются наросты на внутренней поверхности труб, что понижает давление и образует воздушные пробки.
Иногда невозможно определить причины такого явления, поэтому установка автоматической подпитки закрытой системы отопления своевременно предотвратит недостачу теплоносителя.
Элементы устройства подпитки
Схема подпитки теплосетей будет зависеть от часовой производительности нормативной подпитки. Для больших магистральных теплосетей, в которых нормативная подпитка составляет сотни, а иногда и тысячи кубометров воды в час в комплекс входят: бак воды, химводоочистка, автоматика, электронасос и запорно-регулирующая арматура. При снижении производительности, количество элементов схемы может быть существенно изменено.
Узел подпитки системы
Редуктор котла
Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.
Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.
Насосная группа
Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.
Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.

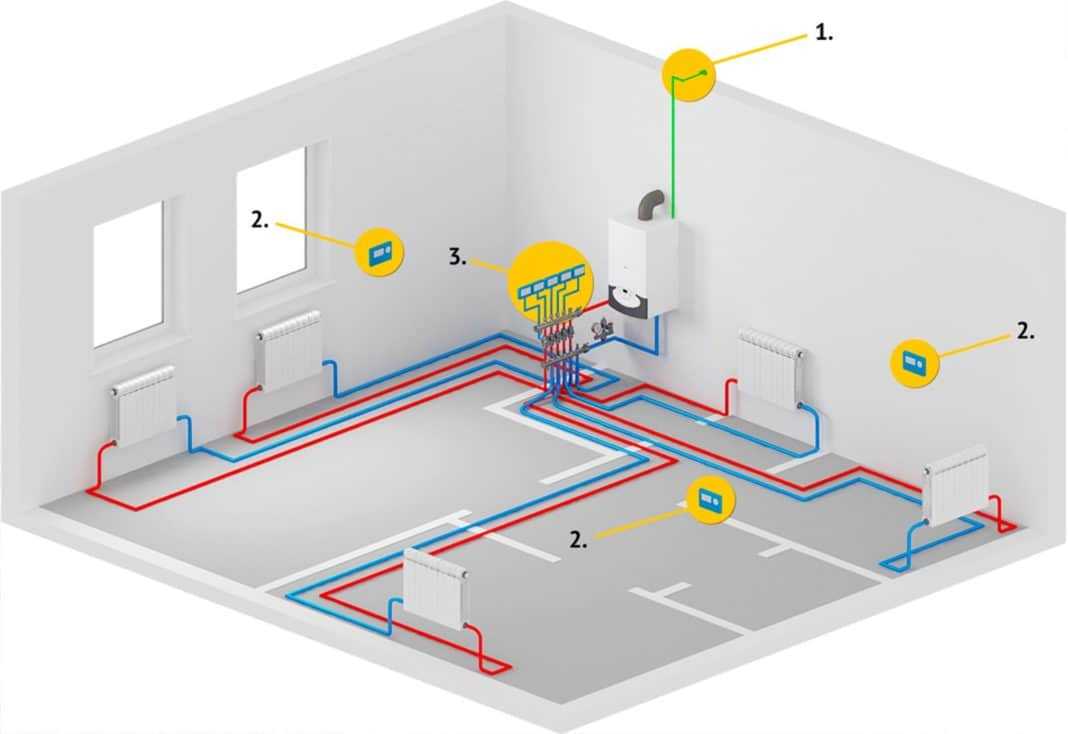

Схема системы отопления с подпиткой
Исполнительный механизм
Он устанавливается для управления задвижкой на подпиточной линии. Обычно он входит в подпиточный узел, состоящий из запорного и обратного клапанов. Он обладает электроконтактами для подачи сигнала на управление насосом. Механизм настраивается на допустимое рабочее давление. Исполнительным устройством обычно выступает клапан с электромотором.
По мере наполнения, давление достигает рабочего значения, датчик дает сигнал на закрытие вентиля, электромотор которого начинает вращаться в обратном направлении.
Обратный клапан
Это обязательный элемент для любой подпиточной схемы, поскольку препятствует попаданию сетевой воды в горводопровод или бак воды, что может привести к загрязнению водопроводной воды и аварийной остановке котлоагрегата.
Обратный ход воды может возникнуть даже в ходе подпитки, если давление в горводопроводе ниже чем в обратке, либо когда запорно-регулирующая арматура не обеспечивает плотное закрытие. Обратный клапан устанавливают после исполнительного устройства.
В торговой сети встречаются варианты, когда его встраивают в корпус редукционного клапан. В настоящее время подпиточный узел укомплектовывают обратным клапаном впереди либо применяют «прерыватель протока».
Фильтры очистки подпиточной воды
Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.
Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.
Для чего нужна подпитка в системе отопления?
Объем воды в системе не есть величина постоянная, в силу разных обстоятельств со временем он уменьшается. Свято место пусто не бывает и пространство, освобождаемое водой, может заполниться воздухом, нарушающим нормальную циркуляцию теплоносителя. Результат известен: вода в подающем трубопроводе начинает перегреваться, что приводит к автоматической остановке котла.
Чтобы вовремя пополнять запас теплоносителя в сети трубопроводов, необходима система подпитки водяного отопления. Она послужит не только для периодической добавки воды, но и как средство заполнения тепловой сети вашего дома после опорожнения. У вас может возникнуть закономерный вопрос: а куда же девается вода из труб, особенно когда нет контакта с атмосферой? Представим ответ в виде перечня:
- больше всего воды испаряется через расширительный бак, если система – открытая. Это основная причина, почему объем теплоносителя значительно снижается. В остальных случаях уменьшение не столь заметно.
- периодическое срабатывание автоматических воздухосбрасывателей, как ни странно, тоже приводит к утечке теплоносителя. В наивысших точках, где они установлены, температура воды самая большая, а значит, испаряется она интенсивнее. Клапан воздухоотводчика, сбрасывая воздух, одновременно удаляет и водяной пар.
- постоянная работа в температурном режиме, близком к максимальному, как это бывает с твердотопливными котлами, вызывает срабатывание предохранительного клапана. Нужна подпитка закрытой системы отопления, чтобы компенсировать количество теплоносителя, потихоньку уходящего через клапан.
- причиной могут быть разного рода протечки.
Схема ручной подпитки
Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.
Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.
Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.
Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.
Схема ручной подпитки
Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).
В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы
Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:
- тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
- тарельчатый (пружинный) обратный клапан;
- кран шаровой;
- соединительные муфты, фитинги.
Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:
- Тройник врезается в обратку отопления после циркуляционного насоса.
- К отводному патрубку тройника подсоединяется обратный клапан.
- Следом ставится шаровой кран.

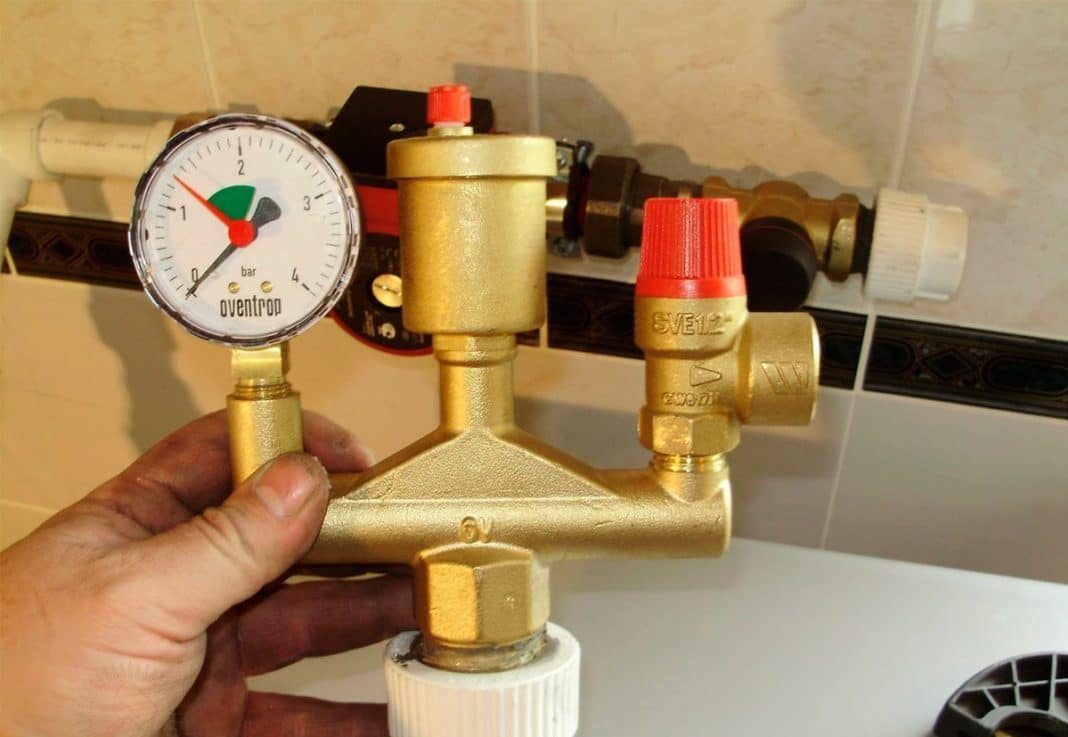

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.
Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:
- Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
- Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.
Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:
2 Требования к обустройству и эксплуатации
По конструкционным особенностям двухтрубные устройства немного сложнее и дороже. Но это оправдывается некоторыми плюсами, перекрывающими недостатки однотрубного варианта. Вода прогревается до равномерной температуры, а затем одновременно поступает ко всем приборам. В свою очередь, охлажденный теплоноситель возвращается с помощью обратной трубы, а не проходит через следующий радиатор.
Обустраивая открытую систему отопления с насосом и расширительным баком, необходимо выделить несколько правил и требований к предстоящей работе. Они заключаются в следующем:
- 1. На этапе монтажа котельную установку нужно закрепить в самом низком месте магистрали, а расширительный бак — в самом высоком.
- 2. В идеале котел нужно расположить в чердачном помещении. В холодный период резервуар и подающий стояк нуждаются в утеплении.
- 3. Прокладывая магистраль, следует избегать большого количества поворотов, соединительных и фасонных элементов.
- 4. В гравитационных системах циркуляция теплоносителя осуществляется с невысокой скоростью — не больше 0,1−0,3 м в секунду. Из-за этого прогревать воду нужно постепенно, избегая кипения. В противном случае эксплуатационный срок труб существенно снизится.
- 5. Если в холодную пору года отопительная система не эксплуатируется, теплоноситель лучше слить. Такой подход позволит предотвратить преждевременное повреждение труб, радиаторов и котла.
- 6. Объем теплоносителя в расширительном баке нужно контролировать и восстанавливать по мере исчерпания жидкости. Если этого не делать, повысится риск образования воздушных пробок, которые снизят эффективность работы радиаторов.
- 7. Оптимальным вариантом теплоносителя является вода. Дело в том, что антифриз содержит в своем составе токсические вещества, и при взаимодействии с атмосферой они могут нанести вред человеческому здоровью. Такой тип жидкости может использоваться, когда нет возможности осуществлять слив теплоносителя в холодный период.
Актуальные нормы проектирования регламентируются СНиП под номером 2.04.01−85. В контурах с гравитационной циркуляцией жидкости диаметр сечения трубы существенно больше, чем в системах с насосом.
Тонкости подпитки закрытого отопительного контура
Для закрытой системы отопления самым верным решением является монтаж автоматического узла подпитки. Если показатель давления опускается ниже минимального уровня, установка сама решает «проблему». В автоматических узлах могут применяться различные типы арматуры, но лучше всего остановиться на редукторе со встроенным фильтром, обратным клапаном и задвижкой, снабженном манометром. Манометр служит для визуального контроля показателя давления.
Для схем, предусматривающих добавление водопроводной воды, не лишним будет установить полноценное устройство для комплексной фильтрации жидкости от примесей
Устройство подпитки оптимально монтировать на байпас. Запаковав все резьбовые соединения и впаяв монтажные краны (для демонтажа, замены или ремонта арматуры), собранный узел можно подключать к выбранной точке отопительной системы. Для запуска установки ее следует настроить на нужное рабочее давление. Осуществляется данная манипуляция с помощью винта регулировки, расположенного в верхней части устройства. Плавно закручивая и контролируя показатели на манометре, нужно установить требуемое значение параметра. После чего зафиксировать винт контргайкой.
Особенности подпитки открытого контура отопления
Особенности подпитки открытого контура отопления
Открытая система имеет расширительный бак. Его устанавливают в наивысшей части «магистрали». Он помогает справиться с тепловым расширением воды, компенсируя давление в отоплении. Для определения уровня жидкости из емкости на кухню или в ванную комнату выводят контрольную трубку. В конце этой трубки устанавливают запорную арматуру, она поможет избежать утечки перерасхода воды.
В контрольное время кран открывается. Если вода течет, тогда все в порядке. В противном случае нужно незамедлительно пополнить уровень воды.
Гравитационная отопительная система имеет три основных элемента:
- шаровой кран необходим для передачи теплоносителя из водопровода в отопление;
- фильтр помогает устранить опасные примеси;
- обратный клапан защищает от смешивания питьевой воды и жидкости из отопительной системы.
Как подключить к системе отопления
При закрытой схеме нет большой разницы, куда подсоединять трубопровод подпитки — к подаче или обратке. Мы рекомендуем пользоваться классической проверенной методикой — точка врезки должна располагаться на обратной линии рядом с котлом, после циркуляционного насоса и расширительного бачка. Причины:
- узел располагается в помещении топочной, рядом с оборудованием и приборами;
- подкачка воды в обратку сразу отражается на манометре, установленном на подаче за котлом;
- врезка располагается в самой нижней точке, поток распределяется по 2 направлениям – в котел и радиаторы, воздух выдавливается равномерно.
Классическая схема врезки подпиточного модуля
Аналогичным образом подпитка врезается в обратную магистраль открытой системы. Второй вариант – добавление теплоносителя прямо в бак, недостаток метода – прокладка подающей трубы на чердак.
Слева показано правильное подключение — внутри первичного котлового контура
Подключение подпиточной линии допускается и в других точках:
- к отдельному штуцеру твердотопливного котла, предусмотренному заводом – изготовителем;
- к нижней части гидрострелки;

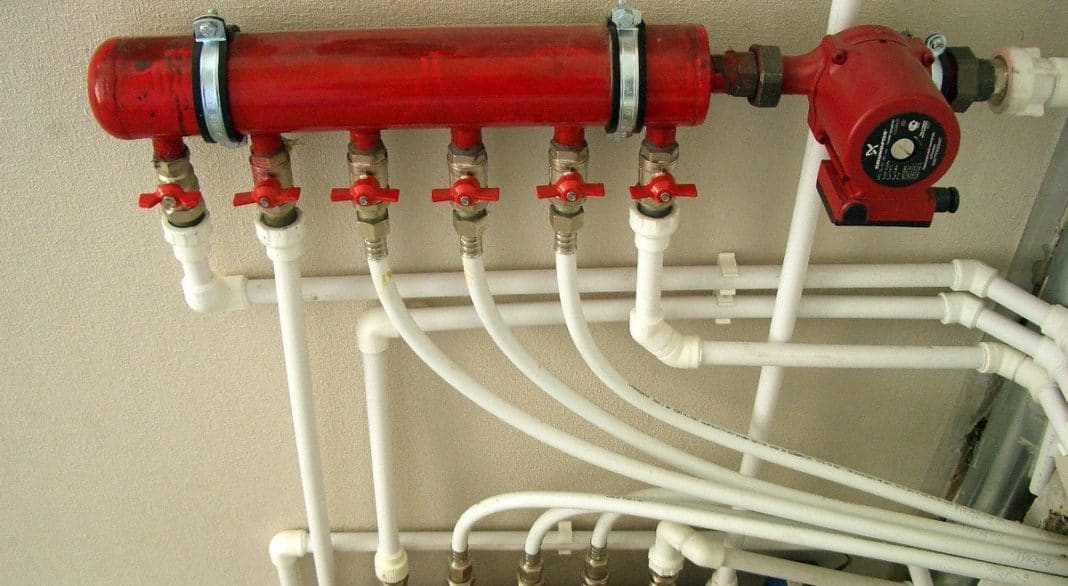

- к обратному коллектору распределительной гребенки;
- к выходу бойлера косвенного нагрева.
Указанные варианты обычно реализуются в сложных и разветвленных системах загородных коттеджей. Подключение подпитки к бойлеру демонстрируется в очередном видео:
Отличия подпитки закрытого контура
Отличия подпитки закрытого контура
Закрытым системам характерно внутреннее высокое давление, поэтому вручную настраивать уровень теплоносителя сложно. Для решения задачи устанавливают автоматическое оборудование. Оно самостоятельно следит за потерями и восполняет их по мере необходимости
Важно чтобы в таком устройстве были фильтры, встроенные в редуктор, обратный клапан и задвижка. Закрытые контуры всегда должны оснащаться манометром, для визуального отслеживания давления внутри
Выбор места установки
Отличия подпитки закрытого контура
Не разрешается врезать конструкци. подпитки в любом месте контура отопления. Нормы места монтажа описаны в СНиП, вот некоторые из них:
- Оборудование для подпитки устанавливают в месте с минимальным давлением в отопительной системе. В закрытом контуре установку монтируют возле насосного узла.
- Чтобы теплоноситель гарантировано не попал в холодное водоснабжение врезают дополнительную запорную арматуру.
- Если насос циркуляции начнет повышать давление в отопительной системе сверх того что дает подпитка, понадобится дополнительный насос перед оборудованием, восполняющим потери в контуре.
Устройство подпитки для системы отопления
Исполнительный механизм
Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.
Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.
Устройство редукционного клапана для автоматической подпитки
Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.
Обратный клапан
Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».
Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».
Насос и накопитель
Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.
Напольный узел подпитки с вертикальным насосом
Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе
Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением
Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.
Фильтрующие элементы
Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.
Автоматическая подпитка расположена на байпасе
Основные элементы
Основные элементы
Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.
Исполнительный механизм
При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.
В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.
Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.
Обратный клапан
Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:
- Сделают воду непригодной для употребления человеком из-за развития бактерий.
- Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
- Снижение КПД котла из-за потери давления и снижения температуры.
Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.
Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.
Накопитель и насос
Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.
Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.
Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.
Фильтры
Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:
- Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
- Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.
Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.
3 Популярные производители
Выбрать автоматический клапан довольно просто. Большой популярностью пользуются следующие компании, производящие подобное оборудование:
- 1. Watts. Немецкая компания, основанная в 1874 году. Это крупный производитель, выпускающий обогревательные системы и сопутствующие товары для жилых и промышленных помещений. Продукция компании зарекомендовала себя как высококачественное, эффективное и очень надежное оборудование. Watts получила более 20 наград на международных выставках в области водоснабжения и отопления.
- 2. Emmeti. Итальянская компания, производящая комплектующие для систем отопления с 1976 года. Продукция славится своим высоким качеством. Для создания оборудования применяются инновационные технологии и последние научные разработки. Приспособления Emmeti обладают сертификатом качества ISO 9001.
Управление подпиткой
В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.
Именно по этой причине добавление жидкости в систему – явление относительно редкое.
Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.
Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.
Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.
