Ветровая планка на разных типах кровельного покрытия — особенности монтажа и устройства

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Чтобы изготовить грибок проведите расчет его размеров, и подготовьте чертежи. Для выполнения этой задачи нужно точно знать диаметр дымовой трубы. Его обозначают латинской буквой D. Все прочие параметры высчитываются относительно размеров газоходного канала.
Выглядят они следующим образом:

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

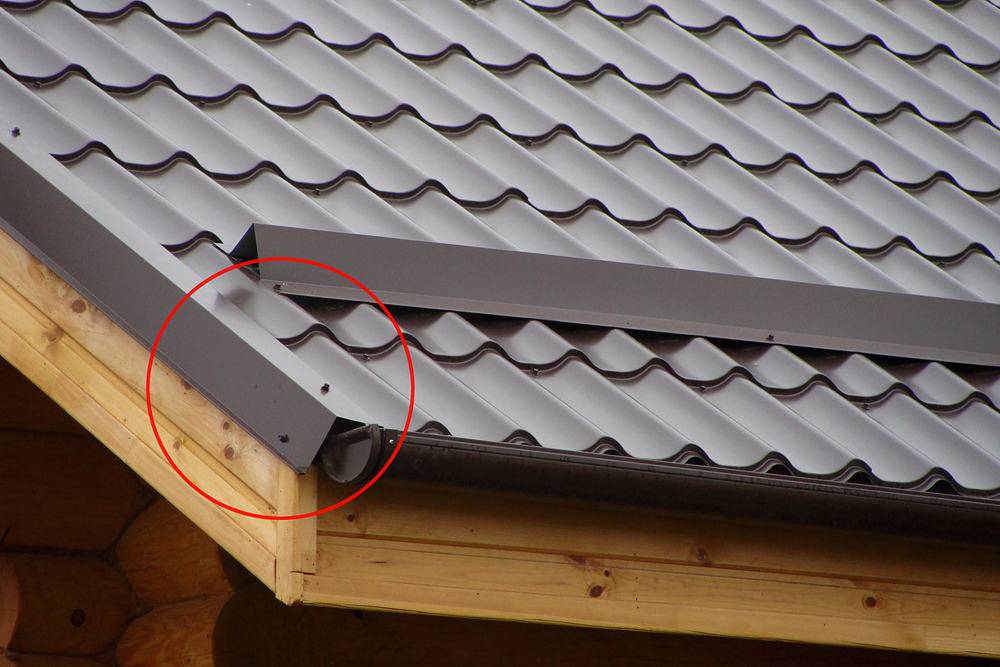

Виды и размеры ветровых планок

Обычно ветровые планки для профнастила разделяют на три вида:

  • торцевые, которые устанавливают на фронтонный свес;
  • карнизные, которые крепят на карнизный свес;
  • коньковые, которые нужны для защиты конька кровли.

В целом это правильное разделение, поскольку все эти разновидности доборных элементов защищают кровельное покрытие и пирог от ветра. Но, все-таки, под ветровыми обычно имеют в виду именно торцевые планки для профлиста. Только у них ветрозащита — основная задача.

Кроме назначения и места установки, разные ветровые планки для профнастила различаются размерами и формой профиля.

В большинстве случаев планка торцевая для профлиста — это обычный уголок с капельником на стороне, которая крепится на торцевую доску, и откосом на второй стороне для лучшего прилегания к гофрам металлопрофиля. Стороны уголка либо одинаковы по размерам, либо незначительно отличаются. Их ширина — около 100 мм. Этого достаточно для закрытия торца кровли в местах, где нет частых сильных ветров.

Для ветреных регионов выпускается усиленная планка торцевая для профнастила, размеры которой по верхнему плечу достигают 150–200 мм. Такой уголок перекрывает не одну, а сразу две волны профлиста, поэтому лучше противостоит отрывной силе ветра.

Кроме того, торцевая ветровая планка для профнастила может быть профилированной. В этом случае плечо, которое крепится к доске сбоку, гофрируется так же, как и сам профлист, но с небольшой высотой волны. При такой форме фасонный элемент лучше держит ветровую нагрузку, но хуже защищает от проникновения в кровельный пирог насекомых и птиц.

Последняя из распространенных разновидностей — это уголок с бортиком. В отличие от других фасонных элементов, его профиль напоминает не букву «Г», а «Т». Монтаж торцевой планки профнастила этого типа выполняется так, чтобы бортик проходил по краю крыши и смотрел вертикально вверх. В результате дождевая вода и снег не стекают по фронтонному свесу, а уходят вниз, к карнизу.

Назначение

Как уже упоминалось ранее, ветровая планка сохраняет и защищает кровельный материал в первозданном виде, на период долгих лет. Используется она для того, что б влага (снег или дождь) не попадали под покрытие кровли. Защитит от сквозняков, даже в тех местах где они наблюдаются чаще всего.

Планка придает кровле прочности, не один ветер проходить, не будит, а значит на крыше будит тепло и уютно. Несмотря на защитные функции, она так же сотрется уместно, словно завершает крышу – придает эстетический вид.

Бывает она различных оттенков, за счет чего, запросто можно подобрать под любой цвет кровли (см. ), так, что бы они вместе гармонировали. Планка монтируется к коньку, напрямую от карниза, установка обязательна сверх кровли.

Из-за того что используется несколько планок одновременно, необходимо придерживаться дистанции, а именно, производить монтаж в внахлест в 50 мм. Иногда, для того чтобы изделие лучше герметизировалось, используют специальные наполнители.

У ветровой планки не только удобная прямоугольная форма, разнообразная цветовая по литра, но и соответствующая цена, что значительно радует глаз покупателя.

При обустройстве металлической крыши ветровую планку можно подобрать любой разновидности, она бывает:

  • Фронтонная и торцевая.
    Предназначается для зашиты кровли от осадков, монтируется на краях метало черепицы.
  • Карнизная
    . Отвечает за слив воды по водостоку, установка на краю крыши.
  • Конек.
    Используется для перекрытия зазоров между скатами.

Каждая ветровая планка отличается друг от друга не только ценой и формой, но и материалом. Если учитывать габариты волны профнастила и метало черепицы, то металл должен быть изготовлен с разной высотой. Что касается материала для черепицы, необходимы детали с соответствующим напылением.

К примеру, оцинкованная, отлично послужит в качестве дополнения. Расчет производится по габаритам (ширина и длина). Что касается узкой планки, то предназначена она исключительна для плоской поверхности, замечательно подойдет для гаражной крыши из профнасила, то есть, туда, где нет волн и неровностей.

Вернемся к стоимости ветровой планки, хоть цена не стабильная, но разницы как таковой и не будет. Стоимость стройматериалов изготовленных в отечественном производстве значительно выше, чем у прочих а потому прежде чем заказать, не забудь уточнить цену!

Общая стоимость 160 – 300 рублей, ценой управляют компании выпускающие продукцию поэтому есть и дешевле. Ветровая планка – необходимое дополнение к кровле, поэтому, изготавливая крышу по технологии, ее пропустить не выйдет.

Обратите внимание на местность, в каждом новом доме используют метало-черепицу, почему?

Изделия из профнастила и метало черепицы очень красивые, они придают дому вид и эстетичность. Относительно качества этих изделий, то нареканий нет, люди довольны, так как материал хороший.

А цена – за гранью возможного, ведь такой материал один из самых дешевых. Таким образом, все большая часть населения осуществляют монтаж метало черепицей. А почему бы и нет?

Материал достаточно легкий, дешевый, качественный, долговечный, цветной и яркий, а ветровая планка завершает всю эту красоту, красиво подчеркнув всю четкость и оригинальность сайдинга. У каждого материала свои комплектующие, одни не могут существовать без другого. Как установить крышу, но не использовать ветровую планку или доску?

Вид будет не тот, качество металла черепицы относительно ухудшится и человек будит очень недоволен. Вот почему, в этом случае, нельзя комбинировать материалы. Большинство предназначены именно для того, чтоб создавать крепление, качество – на долгие года. А потому, одно без другого сделать нельзя!

More from my site

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

  • Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
  • Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
  • Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
  • Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Какие инструменты необходимы для проведения работ

Основные инструменты, которые могут понадобиться для проведения работ по герметизации трубы:

  • строительные маркеры;
  • болгарка;
  • герметик;
  • дрель с набором необходимых сверл;
  • саморезы для кровли;
  • измерительные приборы, линейка или рулетка;
  • заклепочник;
  • уголки;
  • плоскогубцы;
  • молоток и др.

Распространенные ошибки во время проведения работ по гидроизоляции прохода через крышу:

  • Пренебрежение зачисткой поверхностей. Это неизбежно приводит к нарушениям соединений, их ненадежности и недолговечности.
  • Попытка закрепить ленту на бетонной или кирпичной трубе. На подобные материалы клеить ленту крайне нежелательно, так как они крошатся. Нужно сначала обработать используемые места битумом, дать ему засохнуть, и только потом приступать к герметизации.
  • Неверные расчеты, которые повлекут за собой ненужные растраты материала, или напротив – его нехватку.
  • Герметизация бытовым силиконом, цементом или нефтяным битумом. Это те самые материалы, которые не только неэффективны, но и могут спровоцировать пожар.

Таким образом, обеспечение герметичности трубы является одним из самых значимых работ в процессе создания комфортного жилья. Способов, которыми можно эту работу выполнить существует множество

Важно понимать, что при различных условиях наиболее уместным будет какой-то один. Однако некоторые специалисты рекомендуют задуматься над созданием комбинированных изолирующих конструкций

Например, можно одновременно использовать фартук, уплотнитель, мембрана в виде ленты, а сверху это все покрыто дополнительной декоративной отделкой. Без сомнения, такое решение будет очень эффективным, но также и весьма хлопотным. Да и риски с подбором неподходящего материала значительно возрастают.

В любом случае, ответственный подход к процессу герметизации позволит надолго забыть о такой проблеме, как протечки и лишний конденсат.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика

Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру

После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.

По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

Разновидности дымников для трубы

  • шатровую,
  • двух- или четырехскатную,
  • плоскую,
  • полуцилиндрическую,
  • шпилевидную,
  • четырех- или многощипцовую.

Важно: плоские дымники рационально использовать в теплом климате, где нет осадков в виде снега. Такие колпаки больше подходят для установки на плоские крыши

Разновидности дымника на трубу

Еще дымники различаются по общей конфигурации. На рынке встречаются такие колпаки:

  • Стандартные. Традиционно состоят из самого колпака и элемента юбки, который необходим для крепления. Подходят практически для всех дымоходов, в том числе фальштруб, поэтому используются чаще остальных видов.
  • С защитной решеткой. От предыдущих моделей отличаются наличием металлической сетки. Подходит, если камин или печь используется очень редко. В таком случае решетка защитит трубу от птиц, которые могут свить в ней гнездо, а еще от попадания мусора.
  • С откидной крышкой. Облегчает процесс чистки дымохода от сажи и ремонт трубы.
  • С усиленной тягой. Для увеличения тяги устройство может быть дополнено двойной крышкой или функцией принудительной вытяжкой. Подобные дымники устанавливают там, где требуется усиленный вывод отработанного воздуха.

Распространенные модели дымников

Универсальная скатная.

Скатный дымник – наиболее распространенный и простой вариант, подходящий как для дымоходов, так и для труб вентиляции.

Универсальный дымник

С выпуском для камина или дымохода котельной.

Имеет открытое исполнение с дополнительным свободным выходом для отработанных газов.

Колпак с выпуском для камина или дымохода котельной

С закрытым выпуском для камина или дымохода.

В отличие от предыдущего варианта имеет закрытый свободный выпуск для отработанных газов. Подходит для установки на трубы котельных.

Флюгер с закрытым выпуском

Щипцовой формы.

Щипцовый дымник очень оригинально выглядит. Подойдет для трубы барбекю или летней кухни, для каминных и печных дымоходов квадратного сечения. Кроме интересного дизайна, характеризуется хорошей способностью к сквозному проветриванию.

Дымник щипцовой формы

С полукруглым навершием.

Верхняя часть флюгарки изготавливается из листа металла, который был подвергнут изгибу для получения формы полуцилиндра. Такая конфигурация обеспечивает максимальное сквозное проветривание по периметру и с торцов. Хорошо подходит для труб, прямоугольных в плане.

Дымник полуцилиндрической формы

Угловые.

Флюгарка может изготавливаться с любым количеством граней в основании. Кроме Г-образных также существуют Т-образные колпаки.

Угловой дымник

Пагода.

Одна из самых изысканных и привлекательных форм с изогнутыми радиальными гранями. Особенно актуальна при наличии другого кровельного декора.

Дымник-пагода

Готика.

Отлично дополняет крыши, на которых есть шпили или башни.

Дымник-готика

Аэрационная, или двухуровневая.

Это актуальное решение для труб с проблемной тягой. За счет второго яруса флюгарка обеспечивает дыму дополнительный подпор под колпаком, а благодаря сквозному проветриванию отработанные газы легко удаляются из трубы.

Аэрационный дымник

Особая разновидность – дымник-флюгер

Одна из разновидностей дымника – флюгарка, которая кроме колпака еще оснащена верхушкой в виде плоского элемента, изготовленного из тонкого металла. Декоративный элемент флюгер не только показывает направление ветра, но и увеличивает тягу за счет того, что направляет дым в подветренную сторону.

Флюгер крутится за счет подшипника, который периодически требует смазки. Будучи декоративным, элемент может изготавливаться в самых разных видах – в форме головы орла, дракона или сокола и пр.

Как самостоятельно изготовить эффективную защиту на оголовок трубы

Как мы уже говорили выше, сделать своими руками хороший зонт для дымовой трубы сможет практически любой человек, который знаком с азами черчения, и умеющий держать в руках инструмент. И прежде всего, нужно определить форму будущего изделия.

Если дымоход кирпичный, то форма защиты будет квадратная или прямоугольная, а если дымоход имеет круглое сечение, то делать нужно зонт такой же формы.

Мы рассмотрим изготовление простейшего круглого колпака.

Для этого вам потребуется инструмент:

  • Линейка и циркуль. Если своих нет, можно попросить их у школьников.
  • Ножницы по металлу.
  • Маркер, лучше на спиртовой основе, чтобы не размазывался по материалу.
  • Дрель со сверлом.
  • Заклепочная машинка.
  • Хомут, имеющий диаметр дымохода.

Из материалов вам нужно будет приобрести лист оцинковки и заклепки на заклепочный пистолет.

  1. Делаем чертеж. Он состоит из 3-х полос, каждая имеет 20 см в длину и 2 см в ширину. И круга, диаметр которого будет на 10-15см больше, внешнего диаметра дымовой трубы. От центра круга до его края проводим линию радиуса, после чего от центра круга проведите вторую линию, образующую сегмент, с углом в 30⁰-45⁰.
  2. Переносим чертеж на лист оцинковки и вырезаем детали, с помощью ножниц по металлу. Соблюдайте технику безопасности. Пользуйтесь защитными перчатками.
  3. Вырежьте сегмент из круга и сверните заготовку конусом. В месте нахлеста просверлите несколько отверстий и скрепите заготовку заклепками.
  4. С внутренней части конуса приложите полосы стойки с трех сторон и закрепите их заклепками.
  5. Установите на оголовок трубы изготовленную защиту и зафиксируйте ее на трубе хомутом. Следите за тем, чтобы расстояние между оголовком дымохода и краем зонта было не менее 10 см.

Правильно изготовленный колпак защитит материал дымохода, увеличит тягу и станет прекрасным украшением вашей постройки, будь то частный дом или небольшая баня.

(Пока оценок нет)

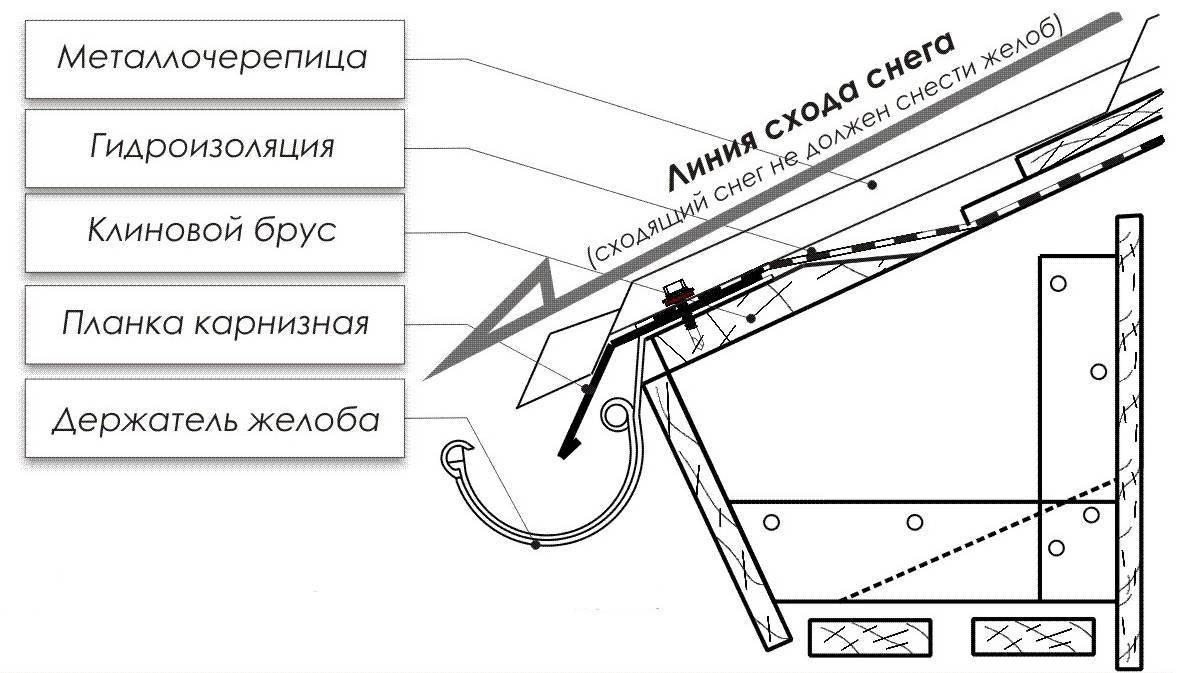

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

  • Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
  • Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
  • Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

ВАЖНО!

Оба доборных элемента можно установить вместе или по отдельности, но заменить друг друга они не смогут.

Технология изготовление дефлектора Цаги с чертежом

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян

Изготавливается чертеж на бумаге под форму и размеры колпака.Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Монтаж дымника на кирпичную трубу

При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.

ОСТОРОЖНО!

Крепление дымника должно быть максимально надежным и устойчивым к порывам сильного ветра.

Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.

Крепить верхушки труб можно:

  • дюбелями с саморезами (если труба выполнена из облегченного кирпича);
  • анкерами (если масса элемента значительна).

Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.

Монтаж дымника-флюгера

Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.

Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.

Последовательность выполнения работ по монтажу кованого дымника анкерами:

  • по размеру трубы собрать фартуки в форме короба;
  • изготовленный короб надеть на трубу;
  • на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
  • просверлить в коробе необходимые отверстия (8,5 мм);
  • в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
  • в отверстия установить анкеры;
  • на короб надеть крышку с кронштейнами;
  • по соответствию отверстий закрепить элементы болтами.

ВАЖНО!

Трубы под анкерные крепления должны быть выполнены из плотных (не пустотелых) материалов.

Иначе тяжелая конструкция дымника не будет прочно закреплена.

В разрезе

Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

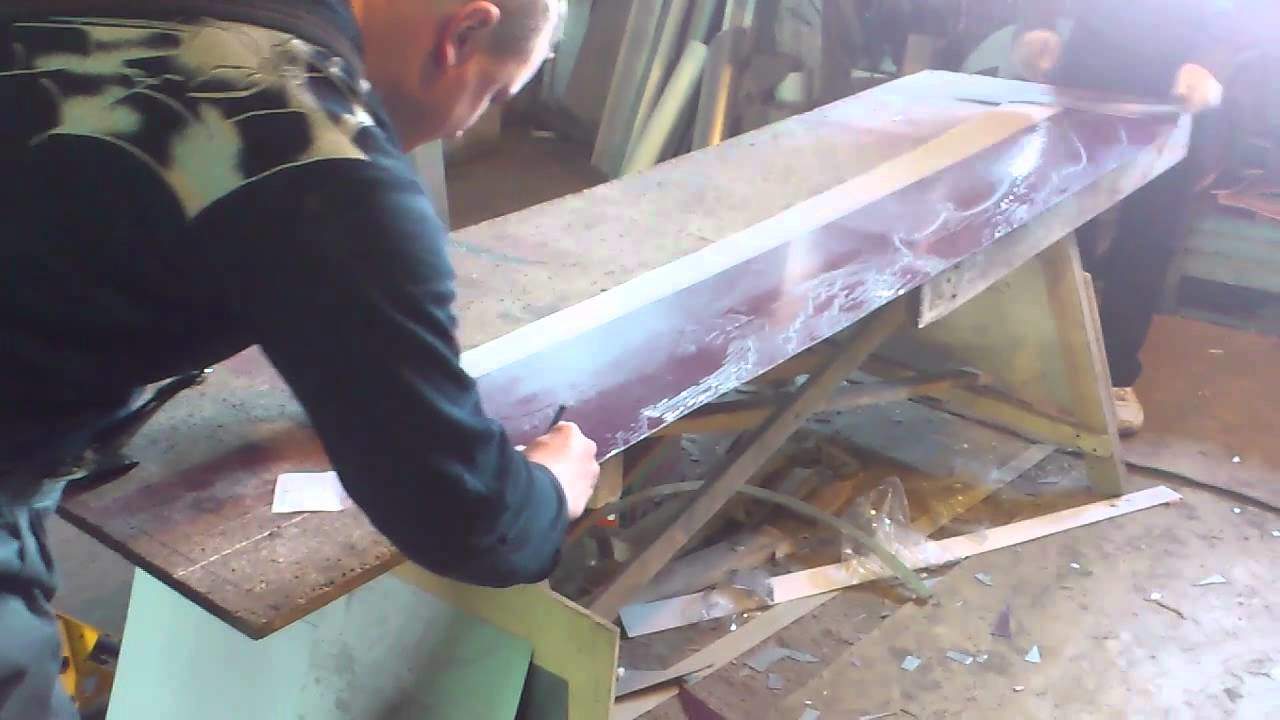

  1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.
  2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.
  3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
