Как правильно подключить теплый пол к сети через терморегулятор

Плюсы и минусы пленочного пола

Сначала о приятном. Достоинства этой системы обогрева многообразны, перечислим лишь некоторые из них:

Низкая цена. В самом деле, такой материал стоит относительно недорого. В зависимости от производителя и материала изготовления, стоимость за 1 кв.м составит от 350 до 1300 рублей. Для сравнения, материал и монтаж теплого водяного пола обойдется в два-три раза дороже.

Низкое потребление электричества. Самый мощный пленочный пол потребляет около 200 Вт на каждый квадратный метр площади. В среднем, это значение ниже: 150 Вт на м2. Если сравнить с «прожорливостью» кабельного пола (180-220 Вт) – выгода очевидна. Про классический водяной пол можно и не говорить: расход газа на подогрев воды, плюс потребление электроэнергии циркуляционным насосом – получается приличная сумма.

Читайте такте: Самый экономичный из всех — Теплый водной пол!

Простота монтажа. Зная основные правила, уложить пол с подогревом сможет практически любой хозяин.

Полезные свойства. Да, это не миф и не чудо. Пленочный пол ионизирует воздух, убивает неприятные запахи, создает благоприятный микроклимат в любом помещении.

Как видно, положительных качеств настолько много, что хочется сию минуту бежать за покупкой. Однако было бы нечестно умолчать о недостатках этих систем. Итак, что же «неудобного» в теплом пленочном полу?

Мебель ставить сверху нельзя. Это актуально для биметаллического материала, углеродный пленочный теплый пол не столь требователен. Минус очевиден: если в комнате планируется возможность перестановки, то трудно угадать, на какой участок пола можно стелить пленку, а на какой нельзя.

Нужна ровная поверхность. То есть, потребуются дополнительные затраты на выравнивание поверхности. Представьте ситуацию, когда пленка лежит на неровности и продавливается покрытием. Пробивается изоляция, происходит короткое замыкание. Как результат – возгорание. Крайне неприятная штука.

Некоторые работы нельзя выполнить самостоятельно. Вы можете подготовить поверхность, постелить пленочный пол, даже подключить к нему кабель питания. Но вот установку терморегулятора, УЗО и контроль качества может выполнить только квалифицированный электрик.

Разобравшись с достоинствами и недостатками, можно рассмотреть, под какое покрытие можно стелить пленочный теплый пол.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

  • выносные;
  • встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

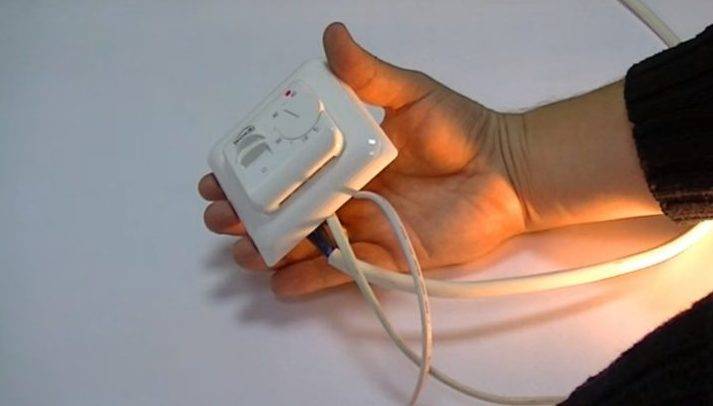

Терморегулятор: назначение, виды и способы подключения

Управление системой теплого пола осуществляется через терморегулятор. Производители предлагают два типа терморегуляторов:

  • Механические. Температура, которую хотят поддерживать в доме, устанавливается с помощью механического реостата.
  • Электронные. Они работают на базе программирующего устройства. Бывают сенсорные и кнопочные. Работа системы через такой терморегулятор инициируется в заданное время и по заданным температурным показателям.

Виды терморегуляторов

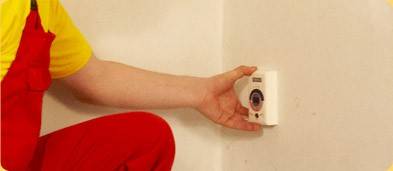

Термостаты устанавливают на высоте около 1.5  метров от поверхности пола. Место для установки термостата должно быть защищено от попадания прямых солнечных лучей и действия, каких-либо дополнительных источников тепла. Терморегулятор подключается стационарно, запитываясь от электрощита или через уже имеющиеся в комнате розетки.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Подключение терморегулятора

Вне зависимости от вида терморегуляторы предназначены для управления такими типами электрических нагревательных элементов:

  • Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.
  • Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.
  • Специальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.

Если теплые полы монтируются в нескольких комнатах, то более целесообразно поставить терморегуляторы на каждый отопительный контур. Это защитит электросеть от перегрузок, позволит использовать для различных комнат разный режим эксплуатации и включать системы независимо друг от друга.

Монтаж терморегулятора

После установки термостата подводится фаза к распределительной коробке, а также подключаются ноль и заземление. В стене необходимо сделать канавку, в которую помещаются пластиковые трубки. В одну из них укладываются силовые провода нагревательного кабеля, а в другую провод от датчика. Датчик размещают под финишным покрытием пола. После этого можно приступать к монтажу и подключению электрического пола.

Отличие схемы подключения одножильного теплого пола от схемы двухжильного

Монтаж проводов и терморегулятора

  • Подсоединение проводов. Снять с концов провода изоляцию. Подготовленный кончик скручивается, а затем вставляется в зажим, и плотно прижимается пассатижами или зажимом. Полученное на выходе соединение следует изолировать битумным скотчем. Такую изоляцию провести со всеми выходами проводов.
  • Укладка проводов. Их нужно расположить на полу возле плинтусов, так их можно обезопасить от нагрузки, создаваемой декоративным покрытием. Чтобы это выполнить, нужно в теплоизоляции сделать углубление. В него заложить провод и зафиксировать его скотчем, чтобы он надежно к нему приклеился. У стен нужно создать более глубокие вырезы и проклеить их скотчем. Таким способом нужно прокладывать провода к терморегулятору от одного отрезка пленки к другому.
  • Установка датчика. Терморегулятор фиксируется по центру второй секции, под него вырезается подходящее отверстие в утеплителе, а если понадобится, то и в самой пленке. Датчик нужно располагать под карбоновой полосой. Провод к нему должен идти без изгибов, под него также выполняется отверстие. Нужно учесть, что если финишное покрытие будет мягким, то расположение датчика нужно сделать в месте, где не будет прилагаться больших усилий на пол.
  • Тестирование системы. Проверка работоспособности инфракрасного пола производится до укладки декоративного покрытия. При включении системы в сеть не должно быть никаких искрящихся участков или перегрева контактов. Проверить работу пола можно руками или специальным переносным датчиком, который определит температуру. После правильной установки пол нагревается равномерно. Не помешает обеспечить дополнительную защиту, используя для этого звукоизоляцию.

Тестирование пленочного пола

После окончания монтажа инфракрасной системы, необходимо убедиться в ее функционировании. Сперва проверяют надежность изоляции в точках подключения, для чего используют специальный прибор. Значения должны соответствовать тем, что указаны производителем. Включив обогрев, проверяют равномерность нагрева каждого из элементов. Если обнаружены участки, где нагрев отсутствует, устраняют неполадки либо меняют пленку на новую.

Если при включении системы пленка по всей площади нагревается равномерно, на контактах нет искрения и запаха изоляции, приступают к укладке отделочного покрытия. Составленный ранее план укладки пленки желательно сохранить. Он может понадобиться на тот случай, если будет производиться перестановка мебели.

Виды терморегуляторов. Подключение терморегулятора теплого пола.

При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.

Как работает терморегулятор, разновидности терморегуляторов

Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.

Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается.  Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.

Оптимальное место для терморегулятора

При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола

Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.

Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.

Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.

Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

Электрический монтаж регулятора выглядит следующим образом

Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»

После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.

Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.

Подключение терморегулятора к пленочному полу.

Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.

Разновидности

Датчик может измерять температуру пола или воздуха

Основную регулировку работы тёплого пола контролирует термостат (терморегулятор), он считывает показания с датчика, подключенного к системе и регулирует нагрев

Это особенно важно для таких напольных покрытий как ламинат или линолеум

В противном случае, если датчика температуры в системе нет или он не исправен, это может привести к повреждению вышеупомянутых покрытий.

В первую очередь, они различаются по месту монтирования.

Статья по теме: Ремонт ламината без разборки: как сделать своими руками

Есть датчики, устанавливаемые в полу рядом с системой, другие измеряют температуру воздушного пространства комнаты.

Кроме этого, встречаются такие устройства, которые встраиваются в терморегулятор.

Если рассматривать приборы, предназначенные для встраивания в пол, можно разделить их на 2 категории:

  • датчик пола для мягкого покрытия – ламината, линолеума, паркета, ковролина;
  • устройство для твёрдого покрытия – керамической плитки, искусственного или натурального камня. При этом, он будет несколько отличаться внешним видом от предыдущих. Его размер будет больше и для защиты от смеси или клея он упаковывается в защитный чехол.

Ограничитель запрограммирован на определенную температуру и не позволяет полу нагревать помещение больше, чем нужно

Кроме этого, встречается датчик тёплого пола — ограничитель. Он программируется на определённую температуру и не даёт системе остывать ниже указанной величины.

Преимущественно он подключается для кабельной нагревательной системы, а монтируется он в этом случае в изоляционной трубе, предназначенной непосредственно для него.

Какой теплый пол выбрать?

Однозначно сказать, какой пол теплее, нельзя. Правильно смонтированный и используемый по назначению — он хорошо справится со своими техническими задачами. То же относится и к стоимости теплого пола. Смонтировать электрическую систему на площадь всего дома можно с меньшими расходами, чем водяную. Но впоследствии водяная система потребует меньшее количество затрат на обогрев дома или квартиры, особенно в случае постоянного ее использования.

Таким образом, узнав, какие существуют виды теплых полов, особенности установки и их стоимость, вы легко сможете выбрать необходимую систему обогрева для некоторых помещений либо всего дома или квартиры.

Раздел:

Инфракрасный теплый пол работает по принципу распространения теплового излучения на предметы и поверхности, при этом не происходит непосредственного прогревания воздуха, как в случае с другими видами отопления. Температура комфорта достигается благодаря принципу «вторичного тепла», при котором нагревание воздуха осуществляется передачей тепла от нагретых объектов в помещении воздуху.

Говоря про инфракрасный пленочный пол, нельзя не упомянуть о его воздействии на организм человека. Природа наша такова, что любое нововведение мы ставим под сомнение, пытаясь найти в нём изъяны или доказать его неблагоприятное воздействие. Однако в случае с инфракрасными теплыми полами ситуация обстоит совершенно по-другому — инфракрасное излучение определенной длины волны, в частности дальнего спектра, оказывает лечебное воздействие, улучшая обменные процессы, повышая иммунитет, улучшая циркуляцию крови, а соответственно нормализуя деятельность сердечно-сосудистой системы. К слову сказать, в Южной Корее данный способ обогрева помещений используется достаточно давно и судя по отзывам, инфракрасный теплый пол практически стал в этой стране «монополистом» в системе отопления.

Основным преимуществом инфракрасного пленочного пола считается его максимальная эффективность, обеспечивающая обогрев помещений с экономией до 40% энергии. Достигается это благодаря тому, что при подобном отоплении исключается бесполезный прогрев подпотолочного воздушного пространства, при котором потоки теплого воздуха поднимаются наверх, оставляя нижние слои, т.е. зону пребывания человека, менее прогретыми. Немаловажным фактом является и то, что инфракрасные обогреватели передают тепло поверхностям и предметам практически моментально, что позволяет не задумываться о необходимости постоянного или предварительного прогревания, например, подсобных помещений (гараж, мастерская и т.д.). Опять же, это говорит об экономном энергопотреблении.

И, наконец, еще существенный «плюс» в пользу выбора данного вида отопления — монтаж инфракрасного пола достаточно прост, при том, что укладывается нагревательный элемент (тонкая плёнка) практически под любой вид напольного покрытия. При этом нет необходимости в проведении сложных подготовительных работ, отсутствуют такие побочные явления, как пыль и грязь, а с работой по установке сможет справиться даже непрофессионал.

Кстати, теплый пол инфракрасный не исключает монтаж пленки и на вертикальные поверхности — например, на стены. Таким образом, удается решить проблему обогрева угловых помещений, что предотвращает или устраняет повышенную влажность, помогает избавиться от плесени и грибка.

Если вы являетесь владельцем загородного дома и вопрос резервного источника отопления вас беспокоит каждый год с наступлением холодов, то теплый инфракрасный пол — самый подходящий вариант, отзывы домовладельцев тому подтверждение. В случае возникновения проблем с основным котлом, вы сможете моментально прогреть помещение и поддерживать заданную температуру благодаря терморегулятору.

А теперь я бы хотел подвести итог всему сказанному. Итак, основными достоинствами инфракрасного теплого пола являются:

  • благоприятное воздействие на организм человека (даже врачи оставляют положительные отзывы по поводу использования инфракрасных полов и доказали, что порядка двух десятков заболеваний можно лечить волнами дальнего спектра)
  • подобный вид обогрева полов никоим образом не сказывается на свойствах финишном покрытии (линолеум, ламинат, паркет, плитка и т.д.)
  • монтаж инфракрасных полов осуществляется без использования дорогостоящего оборудования, не требует специальных навыков и не занимает много времени
  • нельзя не отметить и устойчивость инфракрасных полов к механическим воздействиям и коррозии
  • не стоит переживать и по поводу возможного повреждения полосы

(графитовая полоса — это основной нагревательный элемент пленочного инфракрасного пола), поскольку все нагревательные секции и полосы запараллелены.

Инфракрасный пленочный теплый пол – что это такое

ИК теплый пол популярен благодаря уникальному принципу
работы. Несмотря на то, что он является разновидностью электрического теплого
пола (поскольку для его функционирования необходимо электричество),
инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.

Принцип действия ИК теплых полов основан на выделении
тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают
человека и поверхности окружающих предметов: мебели, стен. А они, в свою
очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в
помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до
того, как прогреется воздух.

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

  • Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
  • Шаг # 2: Установить термостат в подходящем месте.
  • Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
  • Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
  • Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
  • Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
  • Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
  • Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
  • Шаг # 9: Соединить элементы специальными контактами.
  • Шаг # 10: Установить термодатчик.
  • Шаг # 11: Подключить систему к электропитанию и терморегулятору.
  • Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола

Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

Виды терморегуляторов

Смотреть видео — обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто — закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.
  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
  2. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

Таблица. Некоторые характеристики нагревательного элемента.

ПараметрЗначение
Ширина рулона пленки50-100 см
Длина материала в 1 рулоне50 м
Толщина материала0,2-0,4 мм
Мощность (потребление)25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента30-50 градусов

Технические характеристики

Виды плёнок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:

  • высокотемпературная ИК пленка;
  • низкотемпературная;
  • универсальная.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.

Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.

Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.

Второй вариант классификации — по типу нагревательного элемента. Выделяется несколько видов:

  • углеродные;
  • биметаллические.

При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:

  • слабая — 130–160 Вт/м²;
  • средняя — 170 и до 220 ВТ/м²;
  • высокая — выше 220 Вт/м².

Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

  • нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;

  • площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
  • перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
  • первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Система отопления без терморегулятора

Многих интересует, можно ли подключить теплый пол напрямую без терморегулятора. Эксперты говорят, что это в теории можно сделать, присоединив систему к обычному выключателю. Однако придется постоянно следить за температурой в помещении, чтобы предотвратить перегрев и порчу оборудования. Также расходуется слишком много электроэнергии, поэтому такой способ неудобен и нерентабелен.

Без термостата нагреватель постоянно функционирует, повышая температуру в помещении до максимальных значений и потребляя ненужную энергию. При работе датчиков извлекается и потребляется только те ресурсы, которые необходимы для достижения рекомендуемой температуры. Теплые полы без регулятора можно подключать, но только на короткое время, чтобы не возникало перегрузок сети и перегрева напольного покрытия с последующим его повреждением.

Подсоединение терморегулятора к системе

Схемы монтажа пленочного теплого пола

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

  • 1 клемма – фаза сети;
  • 2 клемма – ноль сети;
  • 3, 4 клеммы – жилы нагревательного элемента;
  • 5 клемма – таймер;
  • 6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
