Установка счетчика электроэнергии на улице на столбе: необходимые условия и этапы монтажа

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

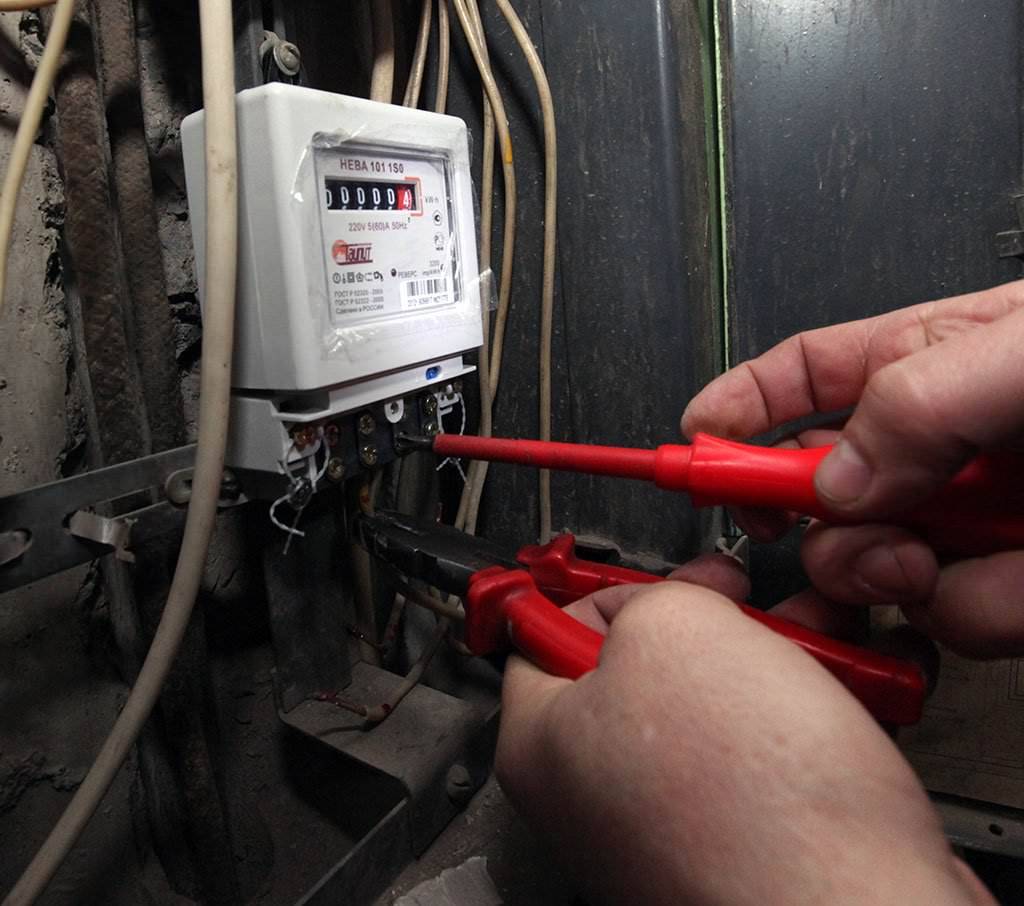

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Монтаж счетчика на столбе

При монтаже счетчика электроэнергии на столбе следует руководствоваться «Правилами устройства электроустановок (ПУЭ)».

Требования к расчетным счетчикам

1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации. На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет.

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С. 1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м. 1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки

2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, — трубами, коробами, ограждениями или применением скрытой электропроводки.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже снабжен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс снабжен DIN рейкой для монтажа распределительных элементов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор. Цена на монтаж счетчика на два тарифа (ночной и дневной) будет еще выше.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
8. В процессе монтажа следует соблюдать все требования ПУЭ.
9. Выполняем пробное включение.

Что понадобиться для подключения?

Для начала потребуется определиться с местом, где будет установлен вводный электрический щиток. Если речь идет о загородном коттедже, то его определяют на улице, для этого будет использоваться навесной шкаф. Однако, чаще всего его крепят внутри квартиры, с целью обеспечения сохранности оборудования от посторонних людей. Оптимальным выбором будет коридор, ближе к входной двери. Такое месторасположение позволит сэкономить на длине питающего кабеля.

Согласно нормам, он должен быть установлен на ровной поверхности около 1,5 м от пола, вдали от трубопровода, воды и газа.

При подключении электрощитка нужно следовать следующим алгоритмом:

• подготовить провода;
• установить ящик;
• закрепить DIN — рейки;
• расстановка модульных устройств и клеммных колодок;
• коммутация – процесс присоединения проводов к модульным приборам. Для совершения этого этапа, вначале зачищают коник провода и в случае необходимости надевают на них наконечники. Затем их заводят в клеммы автоматов и плотно прикручивают;
• подключить вводный кабель, нулевую фазу и заземление;
• проведение тестового включения автоматов. При этом нужно надеть резиновые перчатки и стоят на резиновом коврике.

Подключение электросчетчиков в частом доме или даче: пошаговая инструкция

Владельцам многоквартирных домов не редко приходится устанавливать или заменять квартирный счетчик на лестничной площадке в подъезде. Обычно это приходится делать, когда счетчики, или автоматы, морально и технически устарели, и нуждаются в замене. Иногда служба гор-свет прямым текстом требует заменить устройство, выполнить его вынос или перенос. Принудить к тому, чтобы перенести счетчик на фасад они не имеют права, а, вот, при вступлении в право собственности другим хозяином со старым счетчиком обычно возникают существенные проблемы. В случае смены пользователя потребители устанавливают на фасаде уличные счетчики.

В каждом городе, у каждой сбытующей электроэнергию компании есть свои требования на счет установки электросчетчика. Все они основаны на одних и тех же, законодательных актах, но дополнены собственными приказами и распоряжениями местных служб. Поэтому четко сказать указать процедуру оформления замены счетчика невозможно, но то, что начинать необходимо с энергослужбы, одинаковое требование везде.

Пошаговая инструкция выполнения работ:

• Выключаем автоматы и фазу;
• Провод изолируем;
• Проверяем индикаторной отверткой отсутствие напряжения;
• Демонтируем старый прибор учета;
• Крепим дин-рейку;
• Устанавливаем защитные автоматы;
• Подключаем питающую и нулевую шину;
• После подаем фазу;
• Монтируем корпус счетчика на место;
• Подключить к счетчику провода.

После подключения нулей нам остается только одеть на наш прибор крышку и работа закончена.

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков

Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный

Этапы согласования и установки:

1. Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
2. Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
3. После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
4. Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Требования к установке бокса

Прибор учета и дополнительное оборудование допускается устанавливать только в достаточно жесткую конструкцию. Она должна быть хорошо изолирована от влаги и других негативных атмосферных явлений.

Счетчики при значительных температурных перепадах могут давать погрешности в показаниях, поэтому рекомендуется утеплять короб специальными колпаками или нагревательными элементами. Это продлит и срок службы устройств.

Основные пункты ПУЭ-7:

1. Расстояние между полом и коробкой с зажимами счетчика должно попадать в диапазон 0,8-1,7 м. Допускается отклонение первого показателя до 0,4 м.
2. Если место размещения доступно для посторонних лиц, ящик должен быть оборудован надежным замком и смотровым окошком.
3. Конструкция и размеры шкафа должны обеспечивать легкий доступ ко всем элементам установки и возможность замены приборов, если необходимо.
4. Во время монтажа обязательно возле счетчика оставляются концы проводов от 12 см. Отрезок нулевого провода на конечной длине в 10 см должен иметь отличительную окраску.
5. Обязательно заземление медными защитными проводниками.
6. Электропроводка не должна иметь спаек.
7. Сроки поверки: для трехфазных счетчиков — 1 год, для однофазных — 2 года.

Кроме требований для самих счетчиков и ящиков правила распространяются и на кабеля, провода, крепления. Для многожильного кабеля обязательно использование НШВИ (наконечника). При креплении концов кабелей к оборудованию нужны и гермовводы (сальники).

Почему электросчетчик устанавливается на улице

С правилами установки вы ознакомились, теперь переходим к основной теме статьи. В принципе, установить электросчетчики в частных домах – не проблема. Для этого в первую очередь надо обратиться с заявлением в энергоснабжающую организацию. Ответ будет дан быстро, так что без света вы не останетесь.

Но тут, как уже было сказано выше, начнутся требования со стороны организации поставщика электрического тока. Они вам должны выдать технические условия, где все четко расписано. Не стоит игнорировать эти условия, часто потребитель их даже не читает. А зря. Так вот в ТУ расписан порядок установки счетчика электроэнергии в частном доме, где один из пунктов гласит, что потребитель должен установить счетчик на улице, с уточнением: на фасаде дома или на столбе (опоре) ЛЭП. Аргументация такой установки проста – свободный и упрощенный доступ к прибору.

Но давайте обратимся к правилам установки электрооборудования (ПУЭ – это закон для электриков), где четко написано, как правильно устанавливать прибор, когда устанавливается новое устройство, делается перенос, или производится замена электросчетчика в частном доме. Выше уже говорилось, что доступ к нему должен быть свободным. Но в ПУЭ (напоминаем, что это закон) также упоминается, что счетчик должен монтироваться только в сухих помещениях, в которых температура зимой не должна опускаться ниже 0С.

Если установка производится в герметичных шкафах или щитах, то последние надо на зиму утеплять. К тому же утепление должно быть стационарным, к примеру, гореть лампочка или любой другой тепловой прибор, есть варианты с подачей внутрь теплого воздуха. При этом температура внутри шкафа не должна превышать +20С.

А вот теперь представьте, о каком соответствии с ПУЭ (Закон!) может идти речь, имеются в виду технические условия от поставщика электроэнергии. Хорошо, если есть возможность прикрепить счетчик электроэнергии на фасад здания под свес крыши или под любой другой навес. А если такой возможности нет? Тем более, нет смысла говорить о том, если монтаж произведен на опоре линии электропередачи. Ведь понятно, что ни о каком сухом помещении в данном случае речи и не идет.

И еще один момент. Индукционные электросчетчики при низких температурах работают некорректно. Есть большая вероятность, что показания прибора будут с большой погрешностью. И не факт, что эта погрешность будет в пользу потребителя.

Теперь еще раз обратите внимание на правила установки счетчиков электроэнергии. А, точнее, на пункт, касающийся высоты установки

То есть, максимальная высота равна 1,7 м. Что требуют энергоснабжающие организации? Не ниже 3 м, уверяя нас, что делают это только из-за того, чтобы сохранить прибор и всю начинку щита. Но каким образом вы сами будете контролировать показания и саму работу прибора? Все время ставить лестницу и подниматься по столбу – это, наверняка, не очень удобный вариант.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.
