Автоматика для твердотопливного котла — инструкция по установке и настройке своими руками, цена

Как поставить и настроить регулятор

Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.

Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.

  1. Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
  2. На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
  3. Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
  4. Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
  5. В завершении фиксирующий винт снова затягивают.

После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.

Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.

Видео инструкция по монтажу экономичного котла Галан

Неоспоримыми плюсами такого котла является быстрый нагрев. высокая пожаробезопасность, отсутствие разъемов. из-за которых часто бывает утечка. Котел при этом работает даже на низкой мощности, чего не могут котлы других видов. В отличие от обычных ТЭНовских нагревателей, на таких котлах не может откладываться накипи

И что очень важно, производительность такого котла со временем не уменьшается. А срок их эксплуатации достигает 25 лет и более. Организация отопления посредством газового котла считается наиболее экономичной и удобной

Однако для людей, живущих в районах, где не проложена центральная газовая магистраль, приходится искать другие варианты. В частности, твердотопливный или электрический котел, и все больше людей склоняются к последнему. Это обусловлено тем, что в первом случае необходимо закупать топливо, и уметь правильно топить, ведь при малом количестве дров или плохом угле это настоящая наука

Организация отопления посредством газового котла считается наиболее экономичной и удобной. Однако для людей, живущих в районах, где не проложена центральная газовая магистраль, приходится искать другие варианты. В частности, твердотопливный или электрический котел, и все больше людей склоняются к последнему. Это обусловлено тем, что в первом случае необходимо закупать топливо, и уметь правильно топить, ведь при малом количестве дров или плохом угле это настоящая наука.

Единственным же недостатком электрического отопления является зависимость от энергоснабжения и повышенная мощность, обуславливающая и увеличенные затраты. Поэтому возникает вопрос, какой самый экономичный электрический котел отопления? К бытовой категории изделий относятся модели мощностью 3-60кВт, хотя в большинстве случаев ставить котлы больше 10кВт уже нецелесообразно ввиду возможной перегрузки сети. Думая, как выбрать самый экономичный электрический котел отопления, можно сказать, что мощности в 5кВт вполне достаточно для обогрева площади в 80 квадратов, т.е. для большой трехкомнатной квартиры или среднего дома.

• приобрести современную более дорогую модель со встроенным терморегулятором, что позволяет не «перетапливать» помещение при улучшении погодных условий;

• обеспечить качественную теплоизоляцию дома, сделав внешнюю шубу, установив плотные герметики на окна и двери и т.п.;

• установить двухзонный счетчик, считающий потребляемое электричество ночью по тарифу в 5 раз меньше;

• организовать систему с принудительной циркуляцией теплоносителя.

Автоматика для котла отопления (виды и устройство)

Ручные котлы с автоматикой

Для функционирования ручного котла уголь кладется на уже прогоревший слой. Интенсивность теплоотдачи регулируется открытием/закрытием заслонки вручную.

Данный класс отопительных агрегатов имеет свои плюсы: такие котлы легко производить и достаточно просто эксплуатировать, они сравнительно недороги и могут потреблять как разные виды угля, так и дрова.

К минусам следует отнести низкую теплоотдачу при высоких топливных затратах, необходимость часто добавлять дрова/уголь. На самом простом уровне такой вид котлов можно усовершенствовать за счет появления термостата, который контролирует степень поднятия заслонки при изменении температуры. Более сложные модели оснащены вентилятором и термометром, которые управляются простым регулятором.


Ручной котел с автоматикой

Котлы с автоматической подачей твердого топлива

Этот вид автоматизированных котлов представлен шнековыми агрегатами, механизм которых состоит из местонахождения топлива – бункера (ямы или просто помещения, где хранятся пеллеты или уголь-горошек), шнека (шнекового транспортера), подающего горючее в горелку, теплообменника и топки. Этот тип котлов представлен огромным количеством разноплановых моделей.

Как качественно и быстро сделать отопление теплицы своими руками в своем доме? Лучший и надежный котел газовый двухконтурный турбированный, подбираем здесь.

Существенным недостатком этого вида изделий является невозможность работы таких агрегатов на основе сжигания антрацита и необходимость использования длиннопламенного угля. С другой стороны плюс шнековых котлов в том, что пеллета (гранулы из древесной стружки и отходов) может выступать как альтернатива углю. На сегодняшний день именно отходы древесины называют одним из самых экономичных, энергосберегающих и экологичных видов топлива.

Существуют котлы с пневматической системой подачи топлива, которая основана на компрессоре подачи воздуха в пневмопроводах, по типу напоминающая пылесос. Интересно, что такая конструкция способна передавать топливо на расстояния до 1000 см и до 250 см в высоту.


Котел с автоматической подачей твердого топлива

Твердотопливные котлы длительного горения

Котлы этого типа имеют большое преимущество благодаря увеличенному объему топки. Особенностью таких устройств является установка в камере сгорания жаростойких деталей, которые улучшают качество сгорания твердого топлива. Условно этот тип отопительных устройств подразделяется на три подвида:

  • классические котлы с увеличенным объемом топки;
  • пиролизные котлы верхнего горения;
  • котлы нижнего горения.

В среднем на одной загрузке такого рода агрегаты могут проработать до 26 часов. Ведущие производители твердотопливных котлов разработали модели, которые могут функционировать до 5 суток без дополнительной подачи топлива, а КПД такого рода агрегатов доходит до 90%. В пиролизных котлах горит древесный газ, выделение которого является результатом воздействия высоких температур. Он продувается через форсунки и горит бесцветным пламенем.

К преимуществам пиролизных котлов относят малое количество золы, образовавшейся в результате горение, и высокий КПД. К недостаткам – высокую цену и необходимость использования только очень хорошо просушенных дров.


Твердотопливный котел длительного горения

Автоматика для котлов, работающих на антраците

Данный тип агрегатов мало распространен, так как антрацит встречается в основном на территориях России, Украины, Китая. Принцип работы этого оборудования основан на получение тепла при переработке этого вида угля.

К преимуществам таких котлов можно отнести сравнительную дешевизну топлива и широкое его распространение в нашей стране.


Автоматизированный котел, работающий на антраците

Монтаж и настройка

Процесс установки автоматической системы управления включает:

  1. Подключение нагнетательного вентилятора. Как правило, турбина размещается на самой нижней дверце котла, где находится заслонка. Но есть модели агрегатов, где его устанавливают на боковой стенке, либо в специальном месте на верхней части котла, все зависит от особенностей конструкции. Здесь все просто: снимается заслонка, а на ее место ставится вентилятор, для крепления используют четыре болта. В случае отсутствия отверстий для крепления, их нужно просверлить. Для вентиляторов с заслонкой, монтаж производится таким образом, чтобы при выключенном положении заслонка была закрыта.
  2. Монтаж контроллера. Прежде всего, нужно определиться с местом, где будет устанавливаться прибор. Главное требование – он не должен нагреваться. На моделях, где отсутствует варочная плита, автоматика монтируется наверху. Если позволяет конструкция агрегата, можно установить блок на боковой стенке. Не стоит забывать о длине кабелей.
  3. Подсоединение температурного датчика. Правильно установленный датчик температуры обеспечит нормальное функционирование всего блока управления. Если на модели нет специального места для датчика (параметры отверстия: диаметр 10 мм, а глубина 60 мм), то его можно закрепить на выходной металлической трубе. В качестве крепежного материала применяется хомут, он может идти в комплекте с прибором.
  4. Подсоединение разъемов. Для этого, нужно разъем турбины соединить с разъемом блока управления. В завершение, необходимо подключить сетевой кабель прибора. Автоматика готова к выполнению своих функций.

Подготовка котла к растопке

2.1. Перед растопкой котла следует проверить:

-исправность топки и газоходов, запорных и регулирующих устройств;

-исправность КИП, арматуры, питательных устройств, дымососов и вентиляторов;

-заполнение котла водой, путем пуска питательных и циркуляционных насосов;

-отсутствие заглушек на питательных линиях, продувочных линиях;

-отсутствие в топке людей и посторонних предметов.

2.2. Отрегулировать тягу в верхней части топки, установив разрежение в топке 2-3 мм водного столба.

3.1. Растопка котла должна производиться только при наличии письменного распоряжения в сменном журнале ответственного лица за исправное состояние и безопасную эксплуатацию котлов. В распоряжении должны быть указаны продолжительность растопки, время, кто должен провести растопку.

3.2. Растопка котла должна проводиться в течении времени, установленного начальником котельной, при слабом огне, уменьшенной тяге.

При растопке котла следует обеспечить равномерный прогрев его частей.

3.3. При растопке необходимо вести контроль за перемещением элементов котла при тепловом расширении.

4.1. Во время дежурства персонал котельной должен следить за исправностью котла (котлов) и всего оборудования котельной, строго соблюдать установленный режим работы котла. Выявленные в процессе работы оборудования неисправности должны записываться в сменный журнал. Персонал должен принимать меры к устранению неисправностей. Если неисправности устранить собственными силами невозможно, то необходимо сообщить об этом начальнику котельной или лицу, ответственному за газовое хозяйство котельной.

4.2

Особое внимание необходимо обратить:. -на уровень воды в котле по водоуказательному прибору;

-на уровень воды в котле по водоуказательному прибору;

-на давление пара по манометру.

4.3. Проверка исправности манометра с помощью трехходовых кранов, проверка исправности предохранительного клапана продувной должна проводиться оператором ежемесячно с записью в сменный журнал.

4.4. Во время работы котла запрещается производить подчеканку швов, заварку элементов котла.

4.5. Все устройства и приборы автоматического управления и безопасности котла должны поддерживаться в исправном состоянии и регулярно проверяться, в установленные сроки администрацией.

4.6. Чистку топки от шлака проводить не реже 2-х раз в смену

5.1. Если будет обнаружена неисправность предохранительного клапана.

5.2. При прекращении действия всех циркуляционных насосов.

5.3. При выходе из строя всех водоуказательных приборов.

5.4. При понижении разрежения менее 0,5 мм вод. ст.

5.5. При обнаружении в основных элементах котла будут обнаружены трещины, выпучины, пропуски в сварных швах.

5.6. При прекращении подачи электроэнергии.

5.7. При возникновении пожара, угрожающего обслуживающему персоналу и котлу.

5.8. При повышении давления пара сверх разрешенного.

Причины аварийной остановки котла должны быть записаны в сменном журнале.

При аварийной остановке котла необходимо:

-прекратить подачу топлива, залить шлак и несгоревший уголь водой;

-перекрыть воду на котел и с котла, перейти работать на другой котел;

В случае возникновения в котельной пожара персонал должен вызвать пожарную охрану и принять все меры к тушению его, не прекращая наблюдения за котлами.

studfiles.net

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

  • Сталь.
  • Медь.
  • Нержавейка.
  • Полипропилен.
  • Полиэтилен.
  • Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное – использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Схема системы отопления с погодозависимой автоматикой для электрокотла

погодозависимой автоматикойТРЦ-04

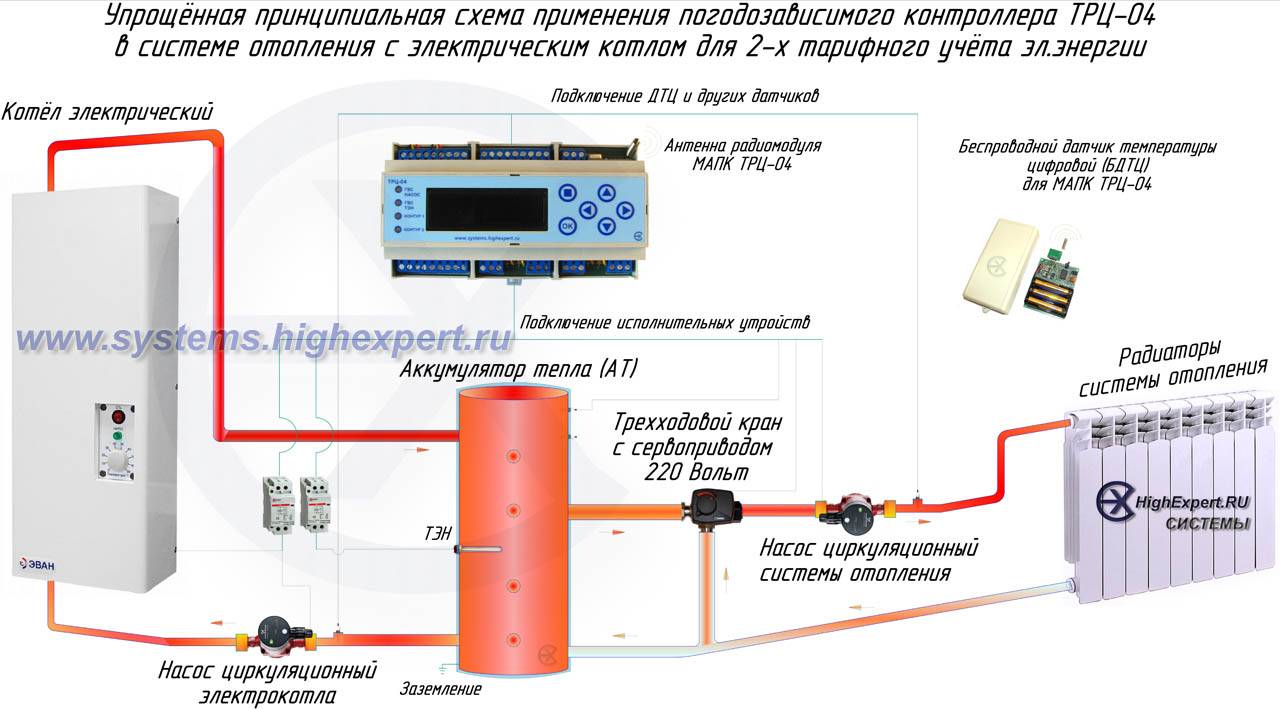

Фигура 1. Принципиальная схема системы отопления с электрокотлом ЭВАН и погодозависимой автоматикой на основе терморегулятора ТРЦ-04 .

На схеме при взгляде слева направо размещены: электрический котёл и его циркуляционный насос, аккумулятор тепла (АТ), трёхходовой смесительный кран (клапан) с электрическим сервоприводом, циркуляционный насос системы отопления, радиаторы (батареи) системы отопления,
объединённые трубопроводами; включение и выключение электрокотла, циркуляционных насосов, электрического сервопривода трёхходового смесительного крана, осуществляется российским погодозависимым контроллером ТРЦ-04 по специальному алгоритму для 2-х тарифного учёта электроэнергии.

Фото 1. Погодозависимый терморегулятор МАПК ТРЦ-04 в работе.

Терморегулятор способен управлять одним или двумя независимыми контурами системы отопления , а также системой горячего водоснабжения, содержащей бойлер косвенного нагрева.

Экономия электроэнергии погодозависимым контроллером

Проведенные эксплуатационные испытания системы отопления с погодозависимым контроллером ТРЦ-03 и газовым котлом позволили получить эмпирическую функциональную зависимость экономии энергии от перепада температуры уличного воздуха за сутки.
Этот же график можно применить для терморегулятора МПК ТРЦ-04, принимая во внимание, что реальная экономия электроэнергии может быть несколько больше за счёт более высокого КПД электрического котла.

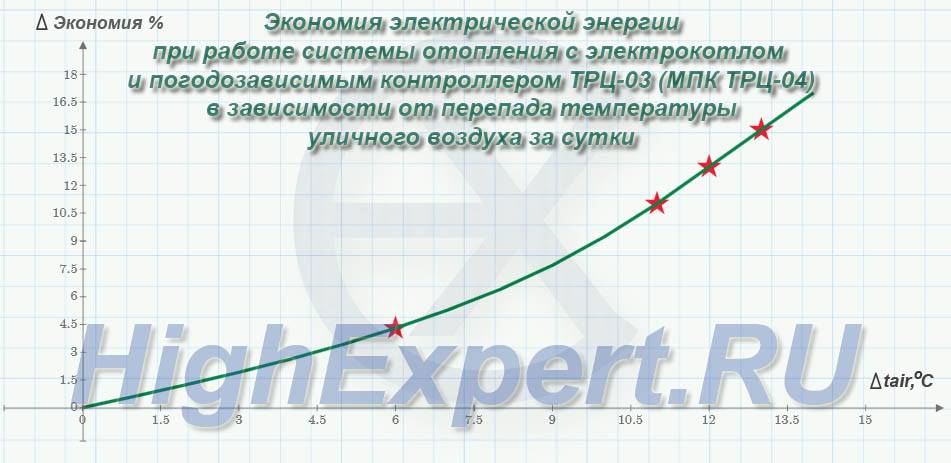

Фигура 2. Экономия электроэнергии при работе электрического котла с погодозависимым контроллером ТРЦ-03 / МПК ТРЦ-04.

Особенности применения ТРЦ-04 в системе отопления с электрическим котлом

Фото. 2. Российский многофункциональный адаптивный погодозависимый контроллер ТРЦ-04.

  • для работы в системах отопления офисных и промышленных зданий, средних и больших загородных домов, коттеджей, многоэтажных домов, индивидуальных тепловых пунктов, а также для монтажа в мини-котельных различных производственных и складских объектов;
  • адаптивное погодозависимое регулирование с учётом температур воздуха в каждом помещении ;
  • два контура системы отопления с управлением двумя сервоприводами смесительнык клапанов;
  • контур системы горячего водоснабжения ;
  • рациональное управление электрокотлом с тепловым аккумулятором и всей системой отопления для 2-х тарифного учёта электроэнергии;
  • монтаж на DIN-рейку;
  • цифровые термодатчики для измерения температуры теплоносителя;
  • цифровые термодатчики для измерения температуры воздуха на улице;
  • цифровая светодиодная индикация;
  • сорок встроенных погодозависимых кривых регулирования;
  • корректировка наклона погодозависимых кривых системы отопления;
  • летний/зимний/автоматический режимы работы системы отопления;
  • ночной режим работы;
  • управление циркуляционными насосами;
  • управление сервоприводами трехходовых кранов с напряжением питания 220-230 В*.

* применимы сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO}, либо аналогичные сервоприводы других известных изготовителей [например, электроприводы ESBE серии ARA600 трехточечные 230В переменного тока).

Как сделать своими руками простейшую автоматику: советы и рекомендации

Простейшее автоматическое управление твердотопливным котлом наладить своими руками не сложно. Самое главное здесь – купить правильное оборудование. Сами понимаете, что сделать все нужные приборы у вас не получится, да и само оборудование, по большому счету, стоит не так уж и много. Именно поэтому, говоря о самодельной автоматике для твердотопливного котла, в большинстве случаев имеется в виду покупка готового оборудования и его установка своими руками. Производится монтаж своими руками довольно просто, и представить весь этот процесс можно в виде следующей последовательности работ.

  1. Установка вентилятора. Это самая сложная часть работы, особенно если конструкцией котла не предусмотрено автоматическое управление. В такой ситуации самостоятельно придется сделать отверстие для нагнетания воздуха и установить на него турбину. В принципе, для технически грамотного человека это несложно – главное здесь не забыть про термостойкий уплотнитель между вентилятором и дверкой, а все остальное мелочи. Прикручивается вентилятор винтами через заранее просверленные в дверке поддувала отверстия.
  2. Подключение контроллера. Здесь также нет ничего сложного – приобретая комплект автоматики, вы покупаете некоторое подобие конструктора, который собирается по схеме. Не исключением является и коммутация проводов, которые ко всему прочему оборудованы разъемами, перепутать которые невозможно.

Когда автоматика будет собрана, остается только одно – установить температурный датчик. Как правило, практически во всех моделях современных твердотопливных котлов для него предусматривается специальное место. Если таковое отсутствует, то закрепить датчик можно непосредственно на подающем трубопроводе – в простейшем варианте это делается с помощью металлизированного термостойкого скотча. Датчик просто приматывается к трубе.

Самодельная автоматика для твердотопливного котла фото

Это что касается электронного управления твердотопливным котлом. Но кроме него, существуют и механические системы, которые регулируют интенсивность горения топлива банальным открыванием и закрыванием дверки поддувала котла. Работает такое автоматическое управление, можно сказать, элементарно просто. В котел (в специально предусмотренное место) устанавливается механический термоэлемент – при нагревании встроенная в него пластина изменяет свою форму и конфигурацию, что приводит в движение специальный рычаг. В свою очередь, этот рычаг связан с дверкой поддувала тросиком или цепочкой, которая и передает движение рычага непосредственно дверке, в результате чего она открывается и закрывается, в зависимости от температуры теплоносителя в котле.

Какая автоматика для твердотопливных котлов лучше? Механическая или электронная? И того и у другого принципа управления горением топлива в котле имеются свои недостатки. Электронные системы не работают без электричества – чтобы обезопасить работу котла в моменты, когда пропадает электроэнергия, дополнительно придется приобрести блок бесперебойного питания. Механику часто заклинивает. Кроме того, на выбор той или иной системы автоматизации твердотопливного котла также может повлиять и ее стоимость – механика обойдется дешевле.

Заключение

По своей точности бесспорно механический способ уступает точности автоматическим приборам контроля. Однако с точки зрения целесообразности, для твердотопливного котла классического типа такой вариант оснащения не менее эффективен. К тому же, настройка автоматики требует участие специалиста, инженера-теплотехника и специальных электронных устройств.

Установленный термодатчик реагирует на работу котла, автоматически выполняя роль истопника. Все последующие температурные отклонения в отопительной системе фиксируются приборами контроля над температурой отопительного контура.

Твердотопливные котлы на дровах можно купить или сделать своими руками.
