Как включить газовый котел – инструкция

Предпусковые мероприятия

Место для газового котла выбирают в зависимости от его модификации

Положение котла выбирается по нормам техники безопасности, вдали от пожароопасных предметов. Расстояние до стеновых конструкций прописывается в инструкции производителя. Корпус агрегата выставляется с учетом горизонтального и вертикального уровня, т. к. при перекосах работа нарушается.

Оборудование подключают к водопроводу и газовой магистрали, ставят шаровые краны и фильтры с помощью патрубков. Перед тем как зажечь котел прокладывают электропитание и ставят отдельную розетку. Предварительно подсоединяют трубу дымохода, проверяют присутствие тяги.

Вторая группа с теплообменником из стали:

Котел Конорд с конструкцией стального цилиндрического теплообменника изготовленного из холоднокатаного металла, предлагается заводом в одно- и двухконтурном исполнении. Срок службы снижен по сравнению с чугунным до 15 лет. В конструкциях применяются два варианта автоматики.

Первый вариант: автоматика SIT итальянской компании известной своим качеством по всему миру. Устанавливается в подавляющим числе всех изготавливаемых котлов в Евросоюзе, таких знаменитых устройствах как: IMMERGAS, Fondital, Vaillant, Bosch и многие другие. Клапан  SIT позволяет гарантировать стабильную заданную температуру.

Кроме того, автоматика контролирует устойчивую эксплуатацию с пониженным значением давления газа в городской магистрали. Так номинальное значение предусматривает эксплуатацию с давлением в 1,3 кПа, но падение до 0,6 кПа не является большой проблемой и газовый котел Конорд продолжает устойчивую работу, несмотря на то что это на 46% меньше необходимого.

Одноконтурный, с автоматикой SIT – только отопление:

КСц-Г-8S    Теплопроизводительность =8 кВт
КСц-Г-10S Теплопроизводительность =10 кВт
КСц-Г-12S Теплопроизводительность =12 кВт
КСц-Г-16S Теплопроизводительность =16 кВт
КСц-Г-20S Теплопроизводительность =20 кВт
КСц-Г-25S Теплопроизводительность =26 кВт
КСц-Г-30S Теплопроизводительность =30 кВт
КСц-Г-40S Теплопроизводительность =40 кВт
КСц-Г-50S Теплопроизводительность =50 кВт

Одноконтурный, с термогидравлической автоматикой

Второй вариант более бюджетный, укомплектован автоматикой типа АГУ-Т-М отечественной разработки. АГУ – автоматическое газогорелочное устройство, состоит из насадок и автоматики безопасности.Основные производители Мимакс и Тагонрог. Автоматика АГУ состоит из:

  1. термодатчика;
  2. запальника с термо – биметаллической пластиной;
  3. регулировочного винта с рычагом;
  4. газового клапана;
  5. блок-кран;
  6. соединительные детали.

фото слева

Порядок розжига:

  1. Проверяем тягу, отодвигаем заслонку, разжигаем запальник.
  2. Нажмем газовый клапан, разжигаем фитиль. Фиксируем и не отпускаем кнопку пока не нагреется биметаллическая пластина.
  3. Продолжая удерживать кнопку, следим за рычагом. Он наползёт на надпись  «на кнопке», нам необходимо дождаться момента, когда он зафиксируется.
  4. Освобождаем от нажатия газовый клапан и задаем требуемую температуру посредством ручки управления.

Отечественная автоматика дает возможность купить котел Конорд чуть дешевле. В противовес европейским аналогам отличается наиболее простой конструкцией. Она энергонезависимая –не требуется питание от электрической сети. Процесс запуска производится ручным методом посредством розжига спичками или зажигалкой. К слову сказать термогидравлическая автоматика типа АГУ-Т-М находит широкое распространение в российских газовых котлах

Подобная автоматика по отзывам покупателей, совершенно неприхотливая, анапольный котел Конорд оснащенный ею, не “капризный”. Ко всему прочему, не составляет труда найти запчасти на рынке даже далеко от городских центров. Цены также не вызывают нареканий, к примеру одна из часто востребованных деталей – биметаллическая пластина встречается повсеместно не дороже 100 рублей.

КСц-Г-10Н Теплопроизводительность =10 кВт
КСц-Г-12Н Теплопроизводительность =12 кВт
КСц-Г-20Н Теплопроизводительность =20 кВт
КСц-Г-25Н Теплопроизводительность =25 кВт
КСц-Г-30Н Теплопроизводительность =30 кВт

Двухконтурный с ГВС, и регулировочной автоматикой SIT

Напольный газовый котел Конорд в случае оснащения двумя контурами, справляется с задачей отопления сооружений и одновременно способен приготавливать горячую воду используемую в хозяйственных нуждах домочадцев. Конструкция использует зарекомендовавшую себя функцию модуляции. Работоспособность горелки, используя модуляцию, значительно повышает эффективность горячего водоснабжения.

КСц-ГВ-8S    Теплопроизводительность =8 кВт
КСц-ГВ
-10S Теплопроизводительность =10 кВт
КСц-ГВ-12S Теплопроизводительность =12 кВт
КСц-ГВ-16S Теплопроизводительность =16 кВт
КСц-ГВ-20S Теплопроизводительность =20 кВт
КСц-ГВ-25S Теплопроизводительность =25 кВт
КСц-ГВ-30S Теплопроизводительность =30 кВт

Двухконтурный с ГВС, с термогидравлической автоматикой

КСц-ГВ-12Н Теплопроизводительность =12 кВт
КСц-ГВ-20Н Теплопроизводительность =20 кВт
КСц-ГВ-25Н Теплопроизводительность =25 кВт
КСц-ГВ-30Н Теплопроизводительность =30 кВт

Котел Конорд расшифровка

  • К – котел
  • С – сталь материал изготовления теплообменника
  • Ч – чугун материал изготовления теплообменника
  • Г – газовый
  • В – контур ГВС
  • Ц – цилиндрический.

Газовый котёл задувает ветром что делать

Зачастую причиной остановки работы газового котла отопления становится задувание ветра. Его отключение зимой — очень неприятная неожиданность для хозяев. Это может привести не только к резкому уменьшению температуры внутри дома, но и повреждению всей системы отопления. Давайте разбираться с проблемой.

Если у вас неожиданно отключился газовый котёл, не паникуйте и для начал исключите такую возможную причину, как резкое снижение давления газа в трубопроводе. Для этого можно просто включить газовую печку и посмотреть на пламя, его размеры, проверить, насколько быстро закипит вода. Низкое давление газа на варочной поверхности вы заметите сразу. В таком случае ваш котёл точно не виноват, звоните газовщикам и выясняйте причины проблемы. Скорее всего, она не только у вас, но и у всех соседей.

Кроме того, проверьте и исключите вероятность утечки газа — с помощью мыльного раствора, который наносится губкой или пульверизатором на места соединений труб и деталей. Нет запаха и пузырей — значит дело не в утечке.

Впрочем, зачастую причина отключения газового котла очевидна — на улице ураганный ветер, который просто свистит в трубах. Сильные порывы ветра, попадая в дымоход, вызывают обратную тягу, срабатывает клапан, автоматически пламя в котле гаснет.

Задуматься над предотвращением риска задувания котла следует ещё на этапе установки дымохода. Очень желательно учитывать розу ветров в вашем регионе. Некорректно расположенный относительно зоны ветрового подпора дымоход существенно увеличивает риск задувания горелки котла. Неправильная конфигурация дымоходной трубы тоже может стать причиной этой проблемы.

Хорошо справляется с проблемой задувания котла дефлектор, установленный на оголовок дымоходной трубы. Это достаточно простая конструкция, которая усиливает тягу в дымоходе, защищает его от осадков и задувания. Обязательно задумайтесь об установке дефлектора или сразу приобретите конструкцию с таким устройством.

Важно! Действия с газовым оборудованием требуют согласования с соответствующей службой. Поэтому перед установкой дефлектора или флюгарки проконсультируйтесь с газовщиками

Причиной задувания газового котла также может стать прогорание металлической трубы дымохода

В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком

Причиной задувания газового котла также может стать прогорание металлической трубы дымохода. В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком.

Ещё две возможных причины задувания газового котла:

Образование наледи на дымоходе. Такое часто случается с коаксиальными конструкциями при морозе -10..-15 °C. Горячий пар выходит из дымохода, постепенно охлаждается, превращается в капельки воды, конденсат, который замерзает, образуя сосульки и толстый слой льда. Это приводит к нарушению тяги, срабатывает автоматика котла, он останавливает работу. Если возникла такая проблема, не спешите сбивать ледяной нарост — можно повредить сам дымоход. Лучше всего снять оголовок, верхнюю часть трубы и занести в тёплое помещение, чтобы лёд растаял естественным путём. Перед тем, как снимать и чистить трубу, подачу газа необходимо перекрыть! Помогает избежать появления наледи дополнительное утепление дымохода;

Плохая вентиляция в котельной может привести к проблемам в работе атмосферного котла. Поможет обустройство принудительной вентиляции в помещении или отверстия с мелкой сеткой в нижней части двери котельной.

Помогают справиться с задуванием котла манипуляции с трубой — диаметр её выхода можно уменьшить или увеличить длину. Слишком большое отверстие дымохода можно уменьшить, установив дополнительную внутреннюю трубу. Помните, что вертикальный дымоход должен быть выше конька крыши на 50 см.

При этом слишком большая длина дымохода может стать причиной избыточной, сильной тяги, которая будет буквально отрывать пламя от горелки котла.

Настоятельно советуем вам в случае появления проблем в работе газового котла вызвать специалистов! Только они смогут точно определить причину отключения устройства и устранить её.

Настройка работы отопительной системы

Наладить эффективную и стабильную работу отопительно системы можно после успешного запуска котла. Для наладки вам потребуется разобраться в регулирующих кранах. В большинстве случаев батареям, которые находятся наиболее удаленными от котла, не достает тепла. Это можно исправить, если подачу согретого теплоносителя распределить равномерно. Для этого прикрутите краны для регулировки двух первых радиаторов. Кран первого радиатора нужно прикрутить на половину, а последующих немного меньше. Понаблюдайте за достигнутым эффектом. Для получения равномерного прогрева каждого радиатора вам может потребоваться несколько дней регулировки и настройки. Однако в целом система на этом этапе работает уже нормально и согревает помещение.

https://youtube.com/watch?v=apDoB4KZNWs

Запуск настенного агрегата

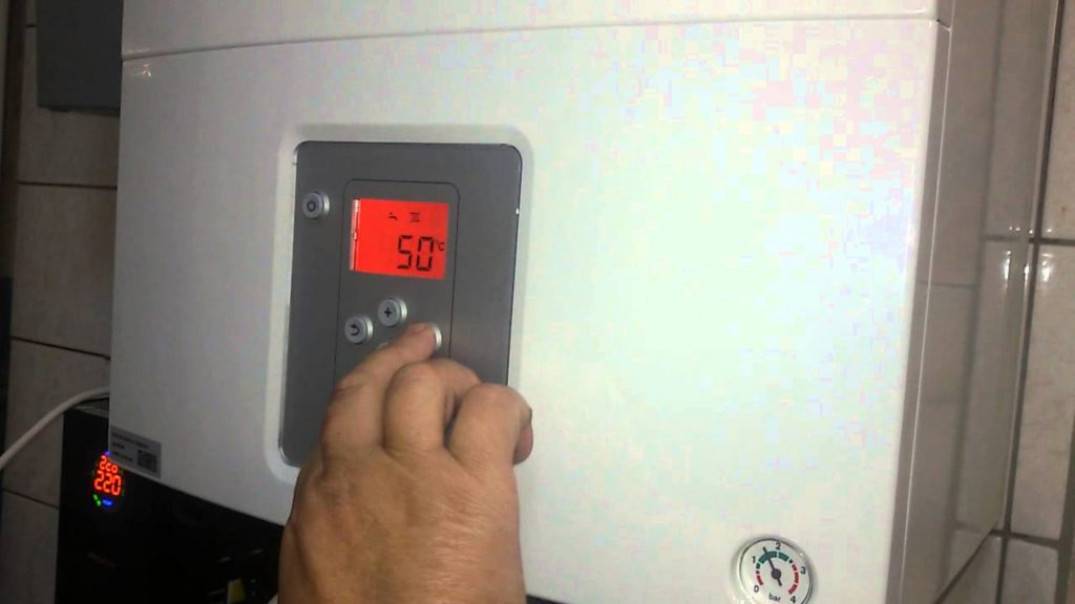

Чтобы включить котел в работу, необходимо:

убедиться, что давление в системе соответствует норме (необходимо обратить внимание на показания манометра);
открыть отсекающий газовый кран на входе в котел;
нажимая кнопки на панели, установить необходимый режим, выбрав требуемые значения температуры теплоносителя;

  • далее котел должен начать работать в автоматическом режиме, если же потребитель не задаст требуемых параметров, то агрегат будет находиться в режиме ожидания;
  • розжиг горелки происходит автоматически. Если по какой-то причине розжиг не произошел, происходит блокировка. Для возобновления работы агрегата, необходимо нажать кнопку перезапуска.

Характеристика продукции

На отечественном рынке оборудования для автономного отопления вот уже несколько лет представлена продукция компании NAVIEN. Котлы данной торговой марки характеризуются надежностью, универсальностью, высоким уровнем автоматизации и безупречным качеством исполнения. Мощность выпускаемых агрегатов варьирует от 16 до 35 К.

Газовые котлы специально разрабатываются для российских условий, где давление в газовых магистралях не отличается стабильностью, и случаются резкие температурные перепады. В нашей стране корейские газовые отопительные устройства могут продаваться под маркой «Сатурн».

Функциональность и практичность двухконтурных газовых котлов навьен известна далеко за пределами Ю. Кореи. Вся техника идеально подходит для обеспечения теплом жилых помещений, офисов или производственных зданий.

О теплообменниках

Обратите внимание! Основная особенность, которая присуща всем газовым котлам навиен –это наличие двух теплообменников. Они изолированы друг от друга, что дает возможность поддерживать в них разный температурный режим.Именно это позволяет эффективно использовать продуцируемое тепло

Установку рекомендуется доверить профессионалам

Установку рекомендуется доверить профессионалам

В двухконтурных котлах преимущество отдается горячему водоснабжению. При этом температура может задаваться в ручном режиме непосредственно для каждого случая. При открывании крана с горячей водой устройство переходит на подогрев воды и находится в этом режиме, пока кран не закроется.

Кроме того, все элементы двухконтурных котлов для системы индивидуального отопления устойчивы к коррозии, так как изготовлены из нержавеющей стали. А это дополнительно гарантирует длительный период работы агрегата.

Еще один важный плюс продукции Навьен – это сравнительно невысокая стоимость. Поэтому такая техника доступна практически всем категориям населения.

Оба контура теплообмена в приборах отопления устойчивы к загрязнениям. Они надежно противостоят образованию накипи. Это обеспечивает высокую производительность и защищает агрегат от поломок. Кроме того, все узлы доступны и просты в обслуживании.

О других системах контроля

Газовый котел южнокорейских производителей оборудован терморегулятором NR-15SR. Это дает возможность потребителям самостоятельно устанавливать оптимальный  температурный режим в помещении или температуру горячей воды в системе ГВС.

Новые технологи и инновации в данной сфере позволили разработать чип SMPS (способ переключения электроснабжения). Он надежно предохраняет котел от перепадов в электрической сети в пределах 30% от нормального напряжения в 220 В, продлевая тем самым срок его эксплуатации.

Ассортимент котлов

В устройстве есть датчик, регулирующий давление воздуха (APS). Его работа заключается в контроле подачи необходимого количества его полного сгорания. Поэтому горение газовой смеси происходит стабильно, чем снижается ее расход.

Отопительные устройства компании Навьен  разработаны для бесперебойной и эффективной работы даже в условиях сниженного давления газа — 4 бар.

При понижении температуры ниже +5 градусов котел включает систему антизамораживания, в результате чего автоматически запускается циркуляционный насос. При постоянном движении воды в трубах их перемерзание невозможно.

Газовый котел производства Южной Кореи может полноценно работать даже при низком входном давлении воды в системе, чем обычно страдают многоэтажные дома.

О турбонаддуве

Каждый двухконтурный котел лучших производителей Кореи снабжен специальным устройством в виде вентиляторов, которые обеспечивают подачу воздуха под давлением.

Благодаря такой разработке корейских специалистов коэффициент сгорания газа достаточно высок, что благоприятно влияет на КПД. Контроль над подачей воздуха происходит благодаря автоматическим системам, укомплектованным датчиками давления.

О балансировке рабочей смеси

Дымоотводящая труба

Специалисты компании большое внимание уделяют проектированию новых моделей, а также контролю всех производственных процессов. Тандем этих составляющих и отвечает на вопрос, почему газовые двухконтурные агрегаты марки NAVIEN имеют такое безупречное качество. Профессиональный подход к разработке каждой детали с учетом самых незначительных тонкостей позволил добиться подачи качественно сбалансированной рабочей смеси в камеру сгорания

Профессиональный подход к разработке каждой детали с учетом самых незначительных тонкостей позволил добиться подачи качественно сбалансированной рабочей смеси в камеру сгорания.

Этапы обустройства газового отопления

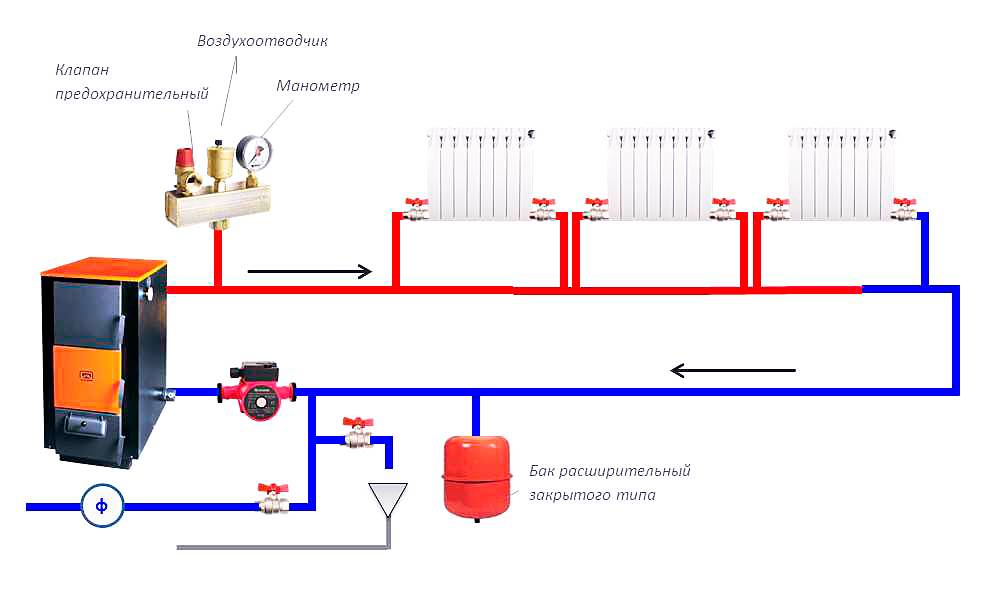

Выбор и установка отопительной системы – процесс многоэтапный. Он включает:

  • проектирование системы – подсчет тепловых потерь, выбор схемы, разводки;
  • подготовку оборудования – собственно выбор радиаторов, труб, котла, а также подготовку к установке: Например, если автономное газовое оборудование нужно размещать в доме, то понадобится соорудить пристройку;
  • монтаж отопительной системы – установка радиаторов и труб;
  • установка и подключение газового котла;
  • проверка и настройка системы.

Составление проекта

Исходной точкой отсчета для проекта выступают расчеты теплопотерь. В идеале это делают с помощью специального оборудования – тепловизоров. Но можно обойтись и без них. В среднем через стены дом теряет 10–15% тепла, через подвал – до 15%, через крышу – до 30%. Зависит это от уровня утепления, материала стен и крыш, конструкции здания.

В среднем на обогрев 10 м² жилья при высоте потолков не более 2,5 м уходит 1 кВт. То есть для обогрева здания площадью в 250 м² потребуется котел мощностью не менее 25 кВт. За сутки он будет расходовать 2,5*24=2,5 м³ газа. В месяц это составит 1800 куб. м. Учитывая погоду в регионе, результат умножают на соответствующее количество холодных месяцев.

Рассчитывают приблизительно, только чтобы установить некоторые максимальные пределы. Они и служат основой проекта наряду с особенностями здания.

Проектирование включает:

  • разделение дома на зоны и определение необходимого температурного режима в каждой из них;
  • расчет теплосети по зонам или комнатам;
  • расчет количества секций для обогрева зоны;
  • выбор типа отопления – разводка, схема укладки;
  • расчет мощности котла, оборудования и материалов.

Подготовка оборудования

Радиаторы, трубы, котел подбирают исходя из требований проекта.

  • Трубы – для отопления лучшим вариантом считают металлопластиковые. Они выдерживают большой нагрев, долговечны и обладают более низким коэффициентом теплового расширения. Это заметно облегчает монтаж. Допускается брать и полиэтиленовые.
  • Радиатор – выпускают самые разные варианты. Алюминиевые батареи очень быстро нагреваются даже при низкой температуре теплоносителя, устойчивы к коррозии и красивы. Однако материал мягкий и гидроудары не выдерживает. Чугун, напротив, стоек к перепадам давления и долго отдает тепло, но зато очень тяжел и долго нагревается. Биметаллические радиаторы нагреваются быстро, тепло держат довольно долго, но дороже и не так долговечны.
  • Котел – главной его характеристикой выступает мощность. Покупать котел нужно с запасом мощности на 15%, не меньше. Стоит учитывать, если дом большой, да еще и трехэтажный, не стоит ставить двухконтурный. Даже при большой мощности он будет неэффективен.

Остальное оборудование – краны, регуляторы, фитинги – подбирают под материал труб и батарей.

Установка и подключение оборудования

Монтируют газовое оборудование и подключают к магистрали только специалисты. Но часть сопутствующих работ может быть выполнена своим и руками.

  1. В первую очередь для котла оборудуют помещение: отделывают хотя бы часть огнеупорными материалами, оборудуют вентиляцию.
  2. Устанавливают котел, подключают циркуляционный насос и коллектор, если это требуется. Подсоединяют аппарат к дымоходу.
  3. Монтируют все необходимые датчики контроля и регуляторы.
  4. Прокладывают трубы. Отопительные трубы можно крепить только на стену на кронштейны. Их обязательно ставят под уклоном – 5 мм на погонный метр.
  5. Ставят радиаторы – тоже на кронштейны.
  6. Отопительную систему, заполняют водой и проверяют ее работу.

Затем выполняется подключение газового котла. Сотрудник настраивает систему, пломбирует аппарат и счетчик.

Тестирование системы и технологическая проверка

Опрессовку осуществляют после подключения газового котла. Алгоритм следующий.

  1. Заполняют систему водой медленно, чтобы по возможности снизить количество воздуха в радиаторах. Как только манометр достигает нужной величины, пуск воды останавливают.
  2. В штуцере батареи стоит воздухоотводчик. Если клапан автоматический, спуск воздуха выполняется без участия человека. Если стоит кран Маевского, нужно вручную спустить воздух из каждой батареи до появления струи воды.
  3. Включают котел – выставляют переключатель на ноль, включают подачу газа. Действуют по инструкции, так как порядок включения в разных моделях разный.
  4. Перед запуском нужно спустить воздух в циркуляционном насосе. Для этого на приборе снимают панель, откручивают центральный болт и поворачивают по стрелке. Затем тянут крышку воздухоотводчика и выпускают воздух. Последний мешает вращению лопастей.

Этапы запуска газового котла

Отвечая на вопрос, как правильно запускать газовый котел, следует сказать, что газовую отопительную систему включают поэтапно в соответствии с инструкцией.

Наполнение водой

Сперва заполняют отопительную систему водой. Для этого внизу агрегата откручивают специальный вентиль. Откручивая его, начинают подавать воду в трубы и радиаторы. Одновременно необходимо следить за манометром. Давление должно находиться на уровне 2 атм.

Если первый запуск агрегата происходит в холодный период года, то желательно предварительно прогреть комнату до 18-20ºC.

Стравливание воздуха

Лишний воздух, скопившийся в радиаторах, снижает их теплоотдачу, поэтому важно сразу избавиться от него. Для эффективного выпуска воздуха следует в процессе установки системы оснастить каждый из радиаторов краном Маевского

Они очень удобны для выведения излишков кислорода из определенных участков. При открытии крана обычно слышно шипение и свист. Если вместо шипения начинает выходить вода, то воздушной пробки в этом месте нет

Для эффективного выпуска воздуха следует в процессе установки системы оснастить каждый из радиаторов краном Маевского. Они очень удобны для выведения излишков кислорода из определенных участков. При открытии крана обычно слышно шипение и свист. Если вместо шипения начинает выходить вода, то воздушной пробки в этом месте нет.

После выпуска воздуха давление может упасть, поэтому следует проверить показания манометра и при необходимости добавить теплоноситель.

Иногда проблема состоит в накопившемся воздухе внутри насоса. Некоторые устройства оснащены автоматической системой его сброса. Но обычно она не слишком эффективна, поэтому перед запуском лучше выполнить эту манипуляцию вручную:

  1. Снять лицевую крышку с корпуса, найти насос – его местонахождение указано в инструкции.
  2. Чтобы выпустить воздух из циркуляционного насоса, следует включить котел в розетку и запустить нагрев воды. Может появиться шум наподобие булькающих звуков – так шумит воздух.
  3. Берется отвертка и выкручивается заглушка. Когда начнет течь вода, заглушку нужно установить назад. Следует проделать такую манипуляцию несколько раз, пока бульканье не исчезнет.

После выпуска воздуха из циркуляционного насоса проверяется показание манометра. Если давление значительно снизилось, следует его увеличить.

Варианты подключения бойлера к газовому котлу

Подробно о том, как промыть теплообменник газового котла в домашних условиях?

Монтаж настенного газового котла

Опрессовка и промывка системы

Не лишним будет проведение опрессовки и промывки отопительной системы. После этих процедур пользователь будет уверен в том, что внутри труб чисто и отсутствуют протечки.

Опрессовку делают, чтобы убедиться в отсутствии утечек. Для ее выполнения необходим нагнетательный насос. С его помощью под давлением нагнетают воздух или воду, затем делают перерыв на 10 мин. Если после опрессовки давление не снижается, значит система надежна и герметична. Если же показатель снизился, следует искать «слабое место» и устранить утечку.

Промывку выполняют для очистки отопительной системы от всех загрязнений и мусора. Для этого открывают все краны на батареях, подставляют под них емкости и подают воду под давлением 4 бар. Поток воды очистит систему от ржавчины и осадка. При сильно загрязненных радиаторах  промывку производят несколько раз.

Вероятные проблемы

Зачастую даже при строгом соблюдении всех требований технологии подготовки и этапов запуска может возникнуть следующий ряд эксплуатационных проблем оборудования:

  • Не работает запальник. Вероятная причина – засорение и образование налета. Требуется прочистка. Также могут быть нарушены термопары, электроклапаны или клапаны подачи. Необходим ремонт или замена.
  • Возникает хлопок при срабатывании главной горелки. Перед тем, как включить газовый котел, очаг запальника нужно отрегулировать по высоте пламени, так как оно может быть ниже основной горелки. Также может наблюдаться чрезмерное давление поступающего из магистрали газа. Другая причина – забивка или неисправность электрода при электронной системе розжига.

Основные правила электрического подключения котла

Основными документами, регламентирующими подключение котлов к электрической сети являются:

  1. ПУЭ «Правила устройства электроустановок»
  2. НПАОП «Правила устройства электроустановок. Электрооборудование специальных установок »
  3. инструкция производителя

Нормативные документы довольно емкие. Вы можете их скачать или посмотреть в формате PDF по ссылкам выше. Основные требования к характеристикам в электрической сети следующие:

  • напряжение электроприемников в пределах 230 В ± 10%;
  • частота должна составлять 50 (+ 0,5 / -1) Гц.

Электроснабжение газовых котлов должно выполняться от сети с глухозаземленной нейтралью с системой заземления TN-S или TN-CS (соглано требования НПАОП , пункт 2.3.1). Как указано в п. 2.5.5, подключение к котельному оборудованию выполняется трехпроводным кабелем: L – фаза, N – нейтраль ( «ноль»), PE – защитный ( «земля»).

Для обеспечения безаварийной работы газовых котлов в части электроснабжения нужно предусмотреть следующие меры:

установка на вводных металлических трубах (газ, вода) изолирующих соединений;
устройство системы уравнивания потенциалов (ССП) в соответствии с ПУЭ, п. ;
установка защиты от перенапряжений (молнии, переключение мощных нагрузок в сети) и реле (НПАОП , п. 2.3.8 и 2.4.1). Летом учащается количество выходов из строя электроплат котла. Грозы с молниями, интенсивное строительство с подключением мощного сварочного и электроинструмента. Все это порождает в сети мощные импульсы, с которыми штатная защита электроплаты газового котла справиться уже не в состоянии. Сильный ветер, вызывающий перекрещивание и закорачивание провислых проводов может вывести котело из строя.
установка стабилизатор напряжения перед котлом или общедомового

Важно понимать, что наличие стабилизатора это только дополнительная защита от проблем с напряжением в сети. Требования норм ПУЭ, НПАОП, инструкций производителя должны быть соблюдены.;
для защиты от перерывов в энергоснабжении рекомендуется установка гелевых (мультигелевых) аккумуляторных батарей, источников бесперебойного питания (ИБП), бензо- или дизель-генераторов

Резервные источники питания должны удовлетворять таким требованиям:P ≥ 300 Вт,
фиксированный «ноль»;
форма кривой напряжения – правильная синусоида
частота 50 Гц.

Неукоснительное соблюдение государственных и отраслевых нормативов, инструкций производителей в отношении правил электрического подключения газового котла обеспечит вашему оборудованию длительную бесперебойную работу, сохранение гарантии, безопасность при эксплуатации и обслуживании.

Почему газовый котел тухнет?

Затухание пламени газового котла может быть вызвано внешними или внутренними причинами.

К внешним причинам относятся:

  • Возникновение обратной тяги. Самый сложный случай, пpaктически не поддающийся устранению обычными средствами. Иногда помогает устранение сквозняков, открытие или закрытие некоторых дверей или окон.
  • Сильный порыв ветра на улице. Случаи срыва пламени ветром часты, они являются следствием неудачно расположенного дымохода или малой высотой над поверхностью кровли.
  • Сквозняки в помещении. Эта ситуациявполне разрешима, главное — определить источник сквозняка и закрыть его.

Внутренними проблемами могут быть:

  • Прекращение подачи газа в магистрали.
  • Отказ газового клапана, проблемы с газовой аппаратурой.
  • Засорение форсунок горелки сажей и продуктами горения.

В случае возникновения подобных проблем следует позвонить в газовую службу и уточнить причины отсутствия газа. Кран подачи топлива перед этим надо перекрыть.

Вызвать специалиста из сервисного центра и поручить ему ремонт газовой аппаратуры.

Самостоятельно пытаться отремонтировать газовый блок запрещается, это может вызвать весьма опасные и даже фатальные последствия.

Почему тухнет?

Первая и наиболее простая причина затухания — прекращение подачи газа. Для решения вопроса надо закрыть газовый кран и позвонить в соответствующую службу за разъяснениями. Возможны и другие причины.

Самостоятельное затухание пламени котла Данко часто наблюдается у моделей с открытой камерой сгорания. Обычно оно вызвано сильным порывом ветра или сквозняком, срывающим пламя горелки при резком открытии дверей, окон.

Для решения проблемы необходимо установить режим воздухообмена, исключающий возможность возникновения обратной тяги, сквозняков.

Дымоход должен находиться с подветренной стороны крыши, чтобы сильные порывы не создавали возможности срыва пламени.

Возможна и еще одна причина — поломка регулятора, газового клапана или иных деталей газовой аппаратуры. В этом случае следует отключить котел, перекрыть подачу газа и вызвать мастера из сервисного центра.

Первый запуск котла: подготовка

Как с первого раза запустить бытовой газовый котел верно? Тестовый пуск начинают после монтажа и обвязки системы отопления. Процесс проходит поэтапно:

  1. Прокладка электролинии. Для бака оборудуют дополнительную розетку или собственную электролинию.
  2. Проверка места установки. Котел нельзя ставить около окна — так он будет работать некорректно. Основание должно быть идеально ровным. Рядом с устройством нельзя располагать быстровоспламеняющиеся предметы.
  3. Подключение к источнику холодного водоснабжения. С патрубков нужно удалить заглушки и поставить на них фильтр с шаровым краном.
  4. Интеграция котла к дымоходной трубе и проверка тяги.
  5. Отключение агрегата от электросети, проверка наличия протечек, включение термостата на максимальный уровень. Должен зажечься индикатор переключения.

Важно! Подвод газовой магистрали, установку и опломбирование счетчика выполняют только специалисты

Наполнение системы водой

Основной теплоноситель системы подачи тепла — вода. Для ее закачки в трубопровод и радиаторы требуется:

  1. Открутить вентиль, проверив его внешний вид по инструкции производителя.
  2. Дождаться, пока вода начнет заполнять батареи и трубы.
  3. Контролировать давление. Оптимальная отметка 2-2,5 атм. будет показана на манометре.
  4. Отключить водоподачу.

Совет! При запуске котла осенью или зимой прогрейте котельную и подавайте воду с температурой 18-20 градусов.
Наполнение системы водой

Стравливание воздуха из системы

При достижении давления внутри системы в батареях и трубах образуются воздушные пробки. Поэтому перед тем как окончательно настроить новый газовый котел, воздух удаляют. Начинают с радиаторов:

  1. Под носиком ставят емкость для воды.
  2. Открывают воду — воздух должен выходить со свистом.
  3. Дожидаются, пока вода начинает течь — это свидетельствует об удалении пробок.

После стравливания краны радиаторов закрывают.

Из циркуляционного насоса также удаляют заторы. Процедура предусматривает частичную разборку оборудования:

  1. Снимается лицевая панель.
  2. Включается котел и устанавливается регулятор нагрева в рабочее положение. Насос должен загудеть, а при наличии в нем воздуха — забулькать или зашипеть.
  3. Снимается крышка с детали в виде цилиндра отверткой.
  4. С началом капанья воды крышка закручивается.

Процедура повторяется около 2-3 раз, после чего насос работает без звуков.

Важно! После стравливания воздуха из радиаторов давление в системе падает. Его нужно выставить снова

Опрессовка контура

Работы выполняются при помощи нагнетательного насоса. Систему необходимо продуть или промыть под повышенным давлением, включая котел через 10 минут. Опрессовка позволит выявить утечку, о которой свидетельствует снижение рабочего давления.

Очищение промыванием

Промывка способствует удалению загрязнений с трубопровода и радиаторов. На батареях открываются все краны, а затем под давлением 4 бара в емкости сливается вода. Поток вымывает примеси, фракции ржавчины и осадок. При наличии засорения фильтров нужно перекрыть входной вентиль подачи и удалить с мембраны загрязнения.

Совет! Для качественной работы отопления промойте систему 2-3 раза.

Классификация газовых котлов

Производители выпускают несколько типов оборудования. Чтобы не тратиться на дополнительные комплектующие и выполнить правильное подключение, потребителю нужно знать, какие они бывают.

По месту установки

Большие напольные модели устанавливают в частных домах, коттеджах или на дачах без горячего водоснабжения. Компактная настенная техника монтируется на поверхность наружной стены в ванной, на кухне, на чердаке и подключается к центральной системе дымоотвода.

Важно! Допустимая площадь котельной — не меньше 4 м2, а допустимый объем — больше 8 м3. Расстояние от стен равняется 50 см.

По количеству контуров

Одноконтурные устройства подключаются независимо от бойлера и подают воду только для отопления. Двухконтурные котлы интегрируются с радиаторами и бытовой техникой — вода используется в качестве источника тепла и для бытовых целей.

По типу камеры сгорания

Открытый котел забирает воздух из помещения и выделяет в него углекислый газ, поэтому позаботьтесь о вентиляции. Закрытые варианты — безопасные и удобные, но для удаления продуктов сгорания нужен дымоотвод.

По типу тяги

Модели с естественной тягой и открытой камерой сгорания с атмосферной горелкой. Устройства с принудительной тягой имеют закрытую камеру, в которой находится наддувная горелка или принудительная вытяжка.

По типу использования энергоресурса

Конвекционный котел отличается высоким КПД — 90 %. При температуре воды на 53-57 градусах пар преобразуется в жидкость, насыщенную химическими примесями, поэтому обязателен дымоход из материала, стойкого к окислению. Конденсационные устройства преобразуют жидкость в тепло, имеют КПД 109-111%. Отработанный конденсат уходит в канализацию.

Совет! В условиях повышения цен на газовое топливо лучше купить конденсационный котел.

По материалу теплообменников

Производители выпускают оборудование с несколькими типами элементов:

  • стальными — подвержены коррозии, поэтому используются для недорогих моделей;
  • нержавеющими — не изменяют химический состав при нагреве, устанавливаются в настенных котлах;
  • чугунными — имеют высокую теплоемкость, что оправдано для напольных устройств.

Важно! Теплообменники из чугуна и нержавеющей стали не отличаются по эффективности, стойкости к коррозии и долговечности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
