Советы по изготовлению дымохода для буржуйки

Приступаем к монтажу

Для удобства установки дымоотвод делят на внутреннюю и наружную части, которые стыкуются в месте перекрытия. Это позволит в дальнейшем легко производить демонтаж прогоревшего отрезка трубы.

Процесс создания дымохода начинается с фиксации первого участка трубы на выходном патрубке печи. Остальные элементы наращиваются один за другим до достижения намеченной точки крепления к кровле. Далее необходимо вырезать отверстие в потолке, которое должно быть немногим больше диаметра прокладываемой трубы. Между наружной стенкой дымохода и материалом кровли устанавливается теплоизоляция и проходной стакан, который будет защищать помещение от проникновения влаги извне.

Далее внутренняя часть конструкции состыкуется с наружной

На данном этапе важно уделить внимание герметичности соединений: внешний дымоход обмазывается смолой и оборачивается листом теплоизоляции. Чтобы закрыть просвет трубы от попадания влаги и мусора с улицы, на верхушку конструкции надевается грибок. В заключение работ производится тщательная заделка и затирка швов

В заключение работ производится тщательная заделка и затирка швов

В заключение работ производится тщательная заделка и затирка швов.

Монтаж дымохода

Дымоход сделать для буржуйки своими руками, как уже определили достаточно хлопотное дело, а его сборка потребует куда больше внимания и сил, если речь идет, конечно, о самодельной трубе. Дымоход для вашей буржуйки через стену или через потолок, особой разницы в технологическом процессе монтажа не имеет. Выбираете, какой монтаж, установка на буржуйку дымохода будет выполняться, через кровлю, через крышу или сквозь стену, измерьте длину и приступайте к сборке.


На схеме показан правильный монтаж дымохода

Поэтапная работа:

Нижний элемент канала крепится к самой буржуйке, в первую очередь.
На нижний «венец» в свою очередь после уже крепятся все остальные элементы, вплоть до потолка

Используйте стыковочные колена, не забывайте их обрабатывать герметикам, чтобы зафиксировать надежно и герметично.
В потолке либо стене, здесь особой важности нет, проделывается отверстие, с учетом диаметра трубы и размера теплоизолирующего материала. Не забывайте про это, потому что разделение трубы и перекрытий важный момент, температура в самом канале может превышать 500 градусов, что влечет определенные риски пожара.
После подготовки отверстия, в него вставляется специальный «стакан», сквозь который и пройдет в будущем труба буржуйки

Размер «стакана» должен возвышаться на 10 см. от кровли.
Теплоизоляция будет проложена с обеих сторон, от «стакана», таким образом, образовав характерное «блюдце». Используйте минеральную вату в комплексе с битумом.
Поверх оголовка, над крышей устанавливается «грибок». Он поможет избавиться от засорения трубы со временем, а также повысит качество самого канала.
После всей сборки, желательно еще раз смазать герметикам (обязательно используйте только огнестойкий) все швы и стыки. Таким образом, убережете себя от попадания дыма в помещение.
Когда герметик высох, все контуры подсоединили, можно запускать печь, проверьте её работу, главное чтобы не попадал дым в помещение.

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении

Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь

А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Рекомендации по выбору трубы

Комбинированный дымоход из гофрированной трубы и нержавейки

Правильный дымоход для буржуйки в гараже должен эффективно выводить продукты сгорания топлива. Кирпичный вариант в этом помещении не приветствуется. Такая конструкция тяжелая и громоздкая. Для ее обустройства нужна сноровка, а также усиление фундамента.

Асбестовые трубы сложны в монтаже. Они не выдерживают высокой температуры и уже при 300 градусах растрескиваются. Изделия такого типа имеют большой вес. Они поглощают конденсат, поэтому их чистка затрудняется.

Лучшим материалом для изготовления дымохода является нержавеющая сталь или гофра. Гофрированные элементы подходят для создания конструкции внутри гаража. Она с легкостью прокладывается до тройника у стены или крыши. Нержавейка – универсальное изделие, которое прокладывается не только внутри гаража, но и на улице.

Прямоугольная буржуйка из профильной трубы

Этот вариант буржуйки, изготавливаемой своими руками по чертежу самый эффективный. Буржуйка этого варианта, как предыдущая модель прямоугольной формы, но стенки у неё состоят из сварной профильной трубы прямоугольного сечения. Воздух будет проходить между трубы и больше нагреваться, за счет чего повысим эффективность печи.

Приступаем к работам:

  1. Профильную трубу разрезаем на части длиной сорок сантиметров. Необходимо столько кусков, чтобы сварить их и получить выбранную длину нижней и верхней части. Кусочки трубы кладём друг к другу. С одной стороны, проходим сплошным швом, а с другой делаем только прихватки в трёх местах.
  2. Аналогичными действиями делаем вторую стенку и заднюю стенку. По завершении работ по изготовлению стенок из профильной трубы, собираем форму буржуйки. При этом сплошные швы должны размещаться в середине устройства.
  3. На верхней части с помощью трубы для дымохода отмечаем его расположение. Вырезаем окружность. К нижней и верхней части передней стороны привариваем уголок. Немного выше нижнего уголка привариваем кусочек профильной трубы такого же сечения, как и стены.
  4. Замеряем переднюю часть, по полученным размерам вырезаем ее из листового металла. В том месте, где приварена труба, разрезаем заготовку на две части. Прикладываем верхнюю часть на свое место, фиксируем две петли.
  5. Нижний кусочек небольшой толщины, оставляем на своем месте. Примерно посередине днища фиксируем кусочек уголка, как это показано на изображении. К этой же части привариваем небольшую ручку. Ручку фиксируем и на дверце камеры горения.
  6. В трубе просверливаем сквозное отверстие диаметром, подходящим к любой резьбе. Подготавливаем круг, который будет подходить по диаметру трубы, и привариваем его в середине трубы к резьбе.
  7. Замеряем длину топки. Отрезаем прямоугольную трубу по размерам, навариваем на поверхность арматуру не меньше 14мм. Привариваем небольшие ножки и устанавливаем их в середину. Приставляем к верхней части к вырезанному отверстию трубу и обвариваем её по кругу сплошным швом. При необходимости печь можно покрасить термостойкой эмалью.

Буржуйка готова к использованию. Как показало наше тестирование при температуре минус один градус гараж в 24 квадрата за полчаса прогревается до 19 градусов.

Где лучше установить печь в гараже?

При выборе места, где лучшее её установить в гараже, следует остановиться на размещении в углу гаража, желательно с противоположной стороны от ворот. Такое размещение позволит более эффективно обогреть площадь всего гаража, и препятствует быстрому охлаждению гаража при открывании ворот.

Для безопасности дымоходную трубу, проходящую вдоль стен следует расположить минимум в 0,5 метра от стены.

Если стена в гараже построена из древесины, то расстояние следует увеличить до метра, и защитить дерево любым огнестойким материалом.

В случае монтажа возле ворот, установленная печь должна находиться не ближе 1 метра от ворот, это нужно для обеспечения безопасности, если обшивка выполнена из дерева.

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

Рекомендации по монтажу

Знание, как правильно сделать дымоход для буржуйки с соблюдением норм монтажа сэндвич-труб, поможет обеспечить безопасность. Для формирования вертикального канала прямой отрезок трубы устанавливают на вертикальный вывод буржуйки, уплотняя соединение герметиком или асбестовым шнуром. Уплотнение не только делает соединение надежнее, но и предотвращает подсасывание воздуха, увеличивая тягу в топке. Затем устанавливают прямой соединительный элемент, уплотняют и монтируют следующий отрезок трубы, постепенно поднимая до потолка.

При использовании готовых труб желательно соединить их так, чтобы при необходимости ремонта можно было снять отрезок от печи до потолка и трубу внутри чердачного помещения отдельно друг от друга. Соединительный элемент при этом устанавливают сверху и снизу на отрезке, который пройдет через перекрытие и кровлю.

Для изоляции горячей трубы от деревянных деталей в перекрытии монтируют проходной стакан (готовый элемент) или делают опалубку из тонкого листового металла (диаметр на 15-20 см больше диаметра трубы). В стакан проводят отрезок дымохода, а пространство внутри опалубки или стакана заполняют негорючим теплоизолятором (минватой, керамзитом, глиной). Так же поступают при проводке через кровлю. На верхний конец ставят колпак от дождя.

Если выводной патрубок буржуйки расположен сбоку, поступают иначе:

  • На патрубок ставят тройник с 1 заглушенным концом. При чистке механическим способом через него можно будет вынуть сажу.
  • Затем устанавливают трубу, проходящую внутри помещения — вертикальную или горизонтальную, протягивают ее до места вывода через стену или потолок. Крепление к стене — на кронштейнах, с соблюдением зазоров для предотвращения возгорания. Деревянные стены нужно изолировать асбестом и жестью.
  • Выполняют проводку через стену или перекрытия из горючего материала по схеме, описанной выше (через стакан). Если перекрытие или стена бетонные, то достаточно обернуть трубу асбестом в месте прохода. Это убережет контактирующие детали от перепада температур и разрушения.

Если труба будет проведена по внешней стороне здания, крепление производят на кронштейны. При такой установке тройник ставят уже после вывода отрезка дымохода от патрубка буржуйки на улицу, направляя заглушенный конец вниз. На противоположной ветке тройника строят вертикальную трубу нужной высоты, завершая ее колпаком. Для уменьшения теплопотери и конденсации внутри трубы делают внешнюю изоляцию из негорючих материалов. Сэндвич утепления не требует.

Самостоятельное изготовление трубы из листа достаточно трудоемкое. Без навыков работы с металлом сложно сделать качественное сварное соединение. Поэтому экономить на покупке готовых труб для дымохода нежелательно: и оцинкованные, и сэндвич-трубы пожаробезопасны, надежны в эксплуатации. Монтаж трубопровода из готовых деталей не отнимает много времени и по силам любому домашнему мастеру.

Инструкция по сооружению дымохода в гараже через стену

Необходимо предусмотреть способы противопожарной защиты печи и дымохода

Сложность сооружения дымохода через стенку зависит от особенностей строительного материала, из которого изготовлен гараж, размещения буржуйки. К работе нужно подготовиться. Следует сделать замеры диаметра и общей длины трубы. Первый параметр должен быть больше объема камеры сгорания минимум в 2 раза. В противном случае тяга будет недостаточная.

Нужно определить количество деталей для соединения. Чтобы конденсат не ухудшал вывод дыма, предусматривается способ его удаления. С этой целью устанавливается тройник. Труба дымохода должна подниматься над шифером и коньком крыши на 1,5 м.

Отверстие для проходного стакана подготавливается заранее. Тут нужно обеспечить пожарную безопасность контактирующих с трубой строительных материалов. Для этого применяются жаропрочные материалы.

Сборка дымохода

Для обустройства вытяжки все детали нужно выложить в заданной последовательности. Это поможет сложить конструкцию правильно. Если для работы используется лист нержавеющей стали, требуется ножницы, трубогиб, молоток.

Монтаж всех составляющих

Соединение частей металлических труб лучше производить с помощью сварки

Стенку за дымоходом нужно облицевать жаропрочным материалом. Если труба будет выводиться через деревянную стену, она ставится в жаростойкий короб, который заполняется стекловатой или керамзитом мелкой фракции.

Проходной узел фиксируется не только с внешней, но и с внутренней стороны. Далее патрубок буржуйки соединяется с нижней частью дымоходной трубы. Для этого применяется термостойкий уплотнитель и специальный хомут. Так как выходное отверстие находится в стене, следующий элемент, который устанавливается, – колено, имеющее нужный угол.

После того как патрубок выведен на улицу, на него надевается элемент, задающий дымоходу вертикальное положение. Внешняя часть утепляется, на саму трубу надевается защитный гриб. В местах сгиба устанавливаются дверцы для ревизии и чистки конструкции.

Выбор материала для изготовления дымохода

От грамотного выбора материалов тоже во многом будет зависеть эффективность, долговечность дымохода для печки в гараже. Рассмотрим основные варианты.

Можно выполнить дымоход из кирпича. Однако это дорогостоящий материал. А в процессе монтажа трубы из кирпича могут возникнуть проблемы, поскольку с такими материалами лучше работать профессиональным строителям.

Также используют асбестовые трубы, но этот вариант тоже нельзя назвать оптимальным. Дело в том, что такие трубы имеют чрезмерно низкий температурный порог горения, отличаются дороговизной и громоздкостью, их значительно сложнее монтировать. Кроме того, сажа нередко скапливается и загорается в дымоходе, поскольку трубы внутри шероховатые. Наконец, асбест не отличается долговечностью, так как быстро разрушается из-за негативного воздействия окислов.

Лучшее решение – использовать металлические трубы и элементы. Их удобно обрабатывать, резать и монтировать. Металл обладает отличными эксплуатационными характеристиками, устойчив к износу. Стальные дымоходы отлично выдерживают высокие температуры, практически не засоряются.

Способы и правила расчета

Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:

  1. Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
  2. Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
  3. Автоматические, получаемые на базе онлайн-расчета.

Под точными вычислениями понимаются такие, в которых учтено множество факторов:
температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.

В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики. Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.

Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.

Точный метод

Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.

Входные параметры расчета:

  • Показания Т газов на выходе из котла t – 151 С.
  • Усредненная скорость движения уходящих газов – 2.0 м/с.
  • Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
  • Масса сжигаемых дров B= 10.0 кг/час.

На базе этих данных вначале вычисляют объем уходящих газов:

V=[B*V*(1+t/272)]/3600 м3/сек

Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.

V=10*10*1.55/3600=0,043 м3/сек

d=√4*V/3,14*2=0,166 мм

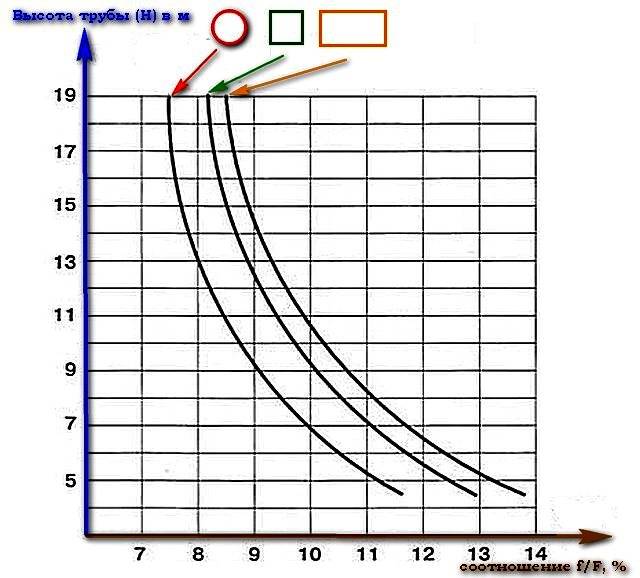

Шведский метод

Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.

По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.

Соотношение F/f= 8.4%. f = Fх 0.085 = 370.0 см2

D= √4 х 370 / 3,14 = 21.7 см.

Дымоход в потолок бани

Дымоход, проходящий вертикально в потолок и сквозь крышу бани, считается самым дешёвым и функциональным вариантом. И также такие дымоходы проще всего чистить, если конструкция печи позволяет саже напрямую падать в топку и зольник, то даже не понадобится делать отстойник.  Но есть одно но, если вы хотите купить дымоход для бани и будете устанавливать его самостоятельно, есть большая вероятность того, что вы не сможете безопасно и главное герметично пройти потолок и крышу. Атмосферные осадки будут попадать снаружи, и вызывать гниение и плесень, а потом и неприятный запах. Всех этих невзгод можно избежать, если воспользоваться следующим вариантом прохождения дымохода.

Требования пожаробезопасности к дымоходам

Для безопасности требуется выполнять ряд правил.

Требования:

  • конструкция не должна иметь скоплений конденсата на поверхности труб;
  • герметик имеет пожароустойчивость;
  • не используются при обустройстве горючие материалы и слишком тонкие трубы;
  • коленные стыки и состыковки труб обязательно закрепляются дополнительными хомутами;
  • места прохода через стены и перегородки изолируются внутри специальными пожаробезопасными материалами.

Пожаробезопасность важна для любых отопительных систем, особенно при использовании буржуек. Лучшим способом избежать всех проблем будет правильный подбор дымохода под конкретную печь.

Сила тяги

Сила тяги необходима для полноценного обмена остатков горючих материалов (дыма) и свежего воздуха.Сила тяги увеличивается с помощью длины дымохода. Чем меньше длина, тем выше уровень обратной тяги. Для увеличения тяги достаточно удлинить внешнюю часть дымохода снаружи помещения.Также недопустимо использовать трубы с разным сечением.

Уменьшение тяги можно совершить, установив две заслонки. Первая расположена в нижней части дымохода. Вторую устанавливают выше. Это позволяет регулировать уровень потока.

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

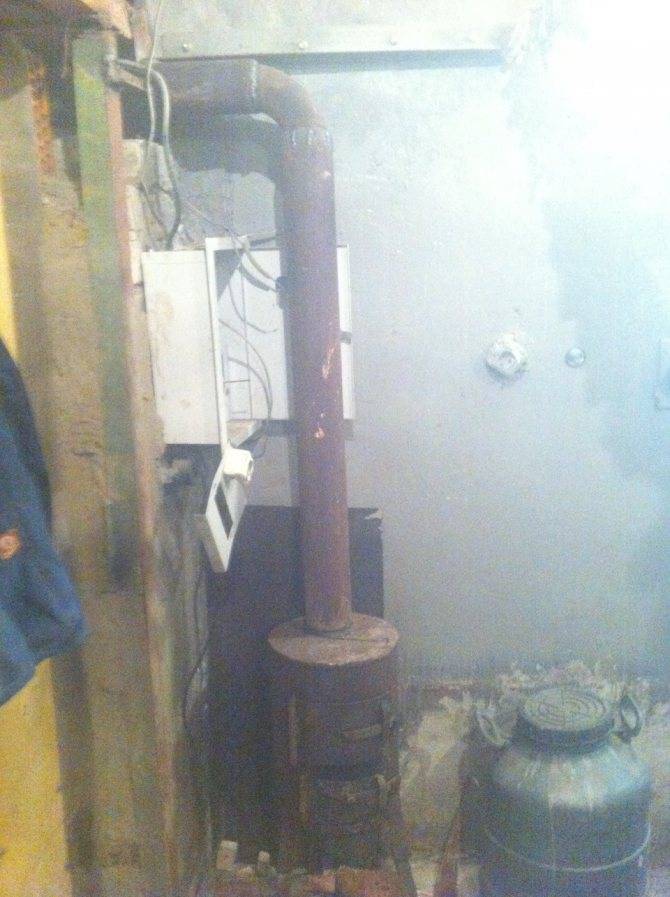

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Печь-буржуйка

Общие сведения

Буржуйка представляет собой небольшую металлическую печь, чаще всего – цилиндрической формы. Из металла изготавливается не только сама печь, но и дымоход.

Сегодня буржуйки кустарного производства активно используются для обогрева нежилых и подсобных помещений, а также – для обогрева тех зданий, где установка постоянной стационарной печи является нерентабельной.

Квадратная буржуйка

Достоинства и недостатки буржуек неразрывно связаны: с одной стороны, буржуйка быстро прогревается, но с другой стороны – так же быстро остывает, к тому же об горячую буржуйку легко обжечься..

Вот почему от буржуек отказываются там, где есть возможность установить более современную печь, которая требует меньшее количество топлива.

Конструкция печи – буржуйки

Основными элементами, из которых состоит буржуйка в «классическом» исполнении, являются:

  • Камера сгорания
  • Решетка-колосник
  • Дымоход
  • Зольный ящик (так называемый «зольник»)

Буржуйки выполняются как в каркасном, так и в бескаркасном варианте. Форма буржуек бывает самой разной, однако доминируют все же круглые и квадратные буржуйки. Ниже мы расскажем, как изготовить цилиндрическую буржуйку из металлической трубы и как сделать трубу для буржуйки.

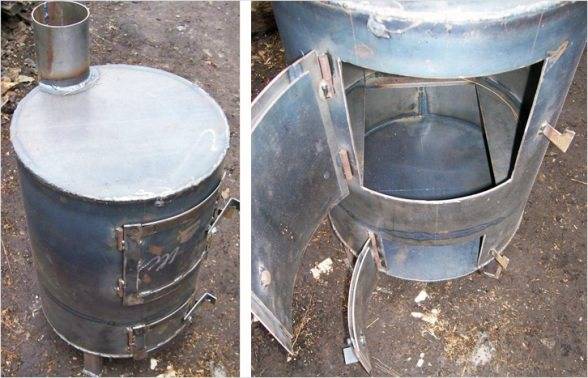

Изготовление буржуйки из трубы

Процедура изготовления буржуйки из отрезка стальной трубы нужного диаметра достаточно проста:

Отрезаем от трубы отрезок необходимого размера. С помощью сварочного аппарата проделываем в нем два отверстия: одно – поддувало (для притока воздуха), второе – для установки дымовой трубы.

Делаем буржуйку

  • Затем привариваем металлический лист с проделанными в нем отверстиями небольшого диаметра. Этот лист будет использоваться в качестве колосниковой решетки. Размещаем лист таким образом, чтобы он находился между поддувалом и камерой сгорания.
  • Следующий этап – сооружение крышки над камерой сгорания. В качестве крышки привариваем на торец трубы металлический лист. На крышке мы можем сделать импровизированную плитку -тогда буржуйка может быть использована и для подогрева пищи.
  • К нижней части трубы привариваем опоры.
  • Зольник (специальный ящик для золы) размещаем под колосником. Разумно будет оснастить зольный ящик металлической дверцей небольшого размера.

Кустарно изготовленные буржуйки

Получившаяся в результате буржуйка из трубы способна исправно обогревать небольшое помещение. Однако, чтобы работа такой печи была эффективной, не обойтись без дымохода. Далее мы расскажем о тонкостях обустройства дымоотведения и изготовления трубы для печки-буржуйки.

Подготовительные работы перед сборкой печи: выбор места

Чтобы успешно использовать буржуйку для отопления нужно соблюдать все правила. Первым делом нужно продумать место, где будет устанавливаться печь. Ее лучше поставить в угол гаражного помещения, который находится в противоположной стороне от ворот.

Оптимальное расстояние – не меньше 1,5 метра. Нельзя рядом ставить предметы и материалы, которые легко и быстро воспламеняются. Это могут быть бочки с бензином, машинным маслом.

Расстояние печи от стены зависит от материалов, которые использовались для строительства и отделки гаража. Если помещение возводилось из дерева, то конструкция должна находиться не ближе одного метра. Дополнительно материал защищается при помощи асбестовой плиты.

Чертеж с детальным описаниемУстройство дымоходаФормы буржуйкиРоль колосникаБуржуйка на схеме

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Модернизация буржуйки

Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:

  • Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
  • Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
  • Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
  • Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
