Схемы подключения радиаторов отопления

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

  • пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
  • дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
  • пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
  • термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

  • Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
  • Нет возможности отрегулировать теплоотдачу отдельного радиатора.
  • Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
  • Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

  • С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
  • Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
  • Монтируется как в одноэтажном помещении, так и в несколько этажей.
  • Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Однотрубная система отопления в доме: куда подсоединить краны

Все радиаторы в помещении соединяются трубами для транспортировки теплоносителя от одного устройства к другому. Комплекс из труб, радиаторов и необходимых для поддержания температуры и циркуляции воды устройств (котла, насоса) называют отопительной системой.

Фото 1. Однотрубная система отопления. Горячий теплоноситель обозначен красным цветом, холодный – синим.

Однотрубная конструкция соединяет каждую батарею с другой единой трубой, которая замыкается на котле. Центральным механизмом становится, как и в любой другой схеме, отопительный котёл, который нагревает воду до необходимой температуры, после чего она по трубам поступает в радиаторы.

Внимание! Образуется цепь, и если один элемент перестанет работать, например, по какой-то причине вода застопорится, то дальше устройство греть не будет, так как теплоноситель перестанет попадать. Плюсы:

Плюсы:

Возможность регуляции направления движения теплоносителя

Это важно для установки приоритета при обогреве определённых комнат в доме — те, что находится с ветреной или северной стороны, нужно обогревать быстрее, поэтому и теплоноситель в радиаторы этих помещений должен попадать в первую очередь. Лёгкое (прямое) подключение дополнительных звеньев цепи — тёплого пола, сушилки для полотенец или змеевика в ванной

Можно установить разные типы котлов на случай, когда один из них будет плохо справляться с нагревом или его использование в конкретное время — малоэффективно: например, твердотопливный и электрический, в паре.
Контур отопительной конструкции можно проложить под стенами или плинтусами, чтобы скрыть его от глаз.

Минусы:

  • Если система долго время бездействовала, то не получится быстро её запустить: вода должна будет достигнуть самых крайних точек цепи, чтобы тепло начало распространяться по дому.
  • В схеме один контур, из-за чего повреждения в нём или намеренное отключение одного из радиаторов приведут к полной неработоспособности всей конструкции.
  • При налаживании однотрубного подключения в многоэтажном доме не избежать потерь тепла на нижних этаж от котла и перегретых радиаторов на верхних этажах.
  • Температура в батареях зависит от расстояния до котла.
  1. Трубы, идущие к радиаторам, находятся под наклоном 0,5 см на 1 метр, чтобы избежать образования воздушных пробок.
  2. Перед установкой радиаторов монтируются запорные краны, чтобы иметь возможность отключить устройство без слива теплоносителя.
  3. Сливной кран монтируется в крайней нижней точке.
  4. Если в системе нет насоса, то она гравитационная — для нормальной работы нужно устанавливать коллектор на уровне в 1,5—2 метра от пола.

Справка. Такой вариант подключения идеален для небольших одноэтажных домов, не имеющих подвальных помещений.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

  • установка отопительного котла;
  • отделка стен в местах установки батареи, теплоизоляция по необходимости;
  • монтаж на стены радиаторов;
  • определение мест крепления труб и врезки отводов;
  • заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

При строительстве дома или просто при капитальном ремонте частного поместья или квартиры установку радиаторов отопления следует производить после того, как уже установлены такие элементы, как двери и окна. При этом вы заранее должны определить, какое именно подключение радиаторов отопления будете использовать, а кроме того, разумеется, подготовить необходимые материалы и инструменты.

Как правильно подключить батарею отопления? Процесс установки самого радиатора не отнимает много времени и сил. Прежде всего, необходимо установить крепления для батареи. Их количество и расположение напрямую зависит от количества секций радиатора. Далее – подводим трубы, устанавливаем сам радиатор и подключаем все. Рассмотрим на примере, как подключить радиатор отопления при помощи полипропиленовых труб.

Почему важно грамотно подключить радиаторы отопления

Какой бы метод подключения и тип радиатора вы ни выбрали, очень важно провести грамотные расчеты и правильно установить оборудование. При этом важно учесть особенности конкретного помещения, чтобы подобрать оптимальный вариант

Тогда система будет максимально эффективной и позволит избежать существенных теплопотерь в будущем.

Если вы хотите собрать систему отопления в большом дорогостоящем особняке, проектирование лучше доверить специалистам.

Для домов небольшой площади с выбором схемы подключения и монтажом батарей можно справиться самостоятельно. Нужно только рассмотреть качество той или иной схемы подключение и изучить особенности выполнения монтажных работ.

Таким образом, при условии, что будут учтены особенности конкретного дома, подключение радиаторов отопления можно выполнить самостоятельно. Грамотно подобранная схема подводки труб к радиаторам позволит свести к минимуму теплопотери, чтобы отопительные приборы могли работать с максимальной эффективностью.

  • Газовое отопление
  • Электрическое отопление
  • Теплый пол
  • Центральное отопление
  • Радиаторы, батареи
  • Твердотопливное отопление
  • Печи, камины
  • Альтернативное отопление
  • Монтаж, ремонт

Как схема врезки радиатора влияет на его эффективность

Многолетняя практика отечественных работников строительной индустрии позволила выделить несколько разновидностей схем обвязки приборов теплопередачи. Они продиктованы вариантами их подключения:

  • диагональное двухстороннее при верхней подаче;
  • одностороннее при подаче теплоносителя сверху;
  • одностороннее с подачей воды снизу;
  • двухстороннее с подключением обеих подводок снизу;
  • диагональное двухстороннее при подаче снизу;

Специалисты разработали и куда более оригинальные варианты врезки, однако, они далеко не так популярны.

Каждый из названых видов подключения имеет свои особенности и, в частности, недостатки. Последние необходимо оценить заранее и рассчитать какой вариант будет работать с максимальной отдачей:

  • Благодаря одностороннему подключению получается существенно повысить коэффициент полезного действия всей системы и конкретного радиатора. Это связано с тем, что нагревание каждой отдельно секции объекта осуществляется равномерно. Данный вариант является оптимальным для зданий высотой в один этаж, в которых устанавливают агрегаты с большим количеством секционных соединений.
  • Нижнее подключение производится непосредственно под напольной поверхностью. Однако, это не слишком эффективный аналог. Это связано в первую очередь с тем, что прогревание радиатора происходит абсолютно не равномерно.
  • Диагональная схема предполагает установку крана Маевского, а также специализированной заглушки. Направление теплоносителя задается заранее, благодаря чему уровень теплоотдачи объекта существенно возрастает.

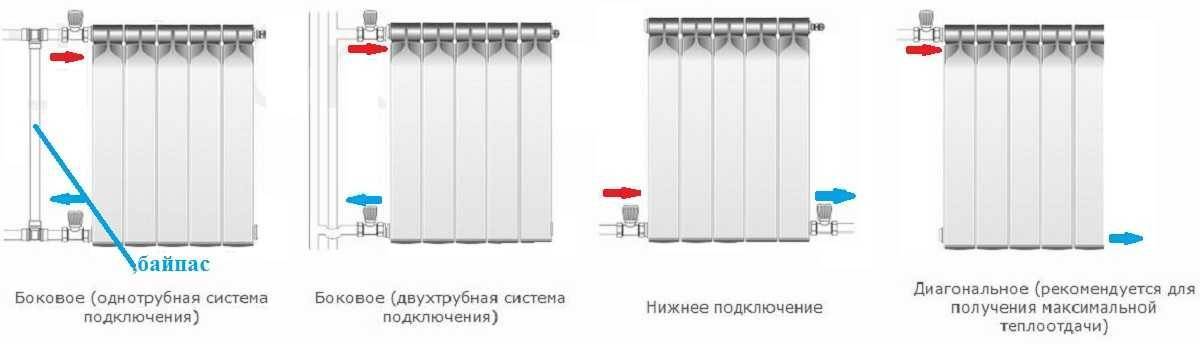

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
