Правильное подключение радиатора отопления к двухтрубной системе

Виды систем отопления

Сейчас возможно смонтировать системы отопления различных видов и у каждой имеются свои нюансы при монтаже радиаторов. Конечно, при использовании услуг профессионалов, то вникать в них вовсе и не нужно. Однако, если вы желаете разобраться, как подключить радиатор отопления, то следует их все же изучить.

Подключение однотрубной системы

Подобное подключение отопления популярно в многоквартирных домах. Его от всех аналогов отличает легкость в планировании и реализации, да и материалов для ее реализации уходит поменьше.

Однако однотрубное подключение радиаторов обладает значительным минусом – у вас не будет варианта регулировать уровень прогрева своих батарей

В отдельных случаях это бывает очень важно

Подключение двухтрубной системы

Схема монтажа отопления по двухтрубной системе достаточно простая. Так, один контур предназначен для подачи прогретого теплоносителя, а второй — для отвода уже охлажденного. При таком способе все радиаторы подключены параллельно. Главным плюсом этого метода является то, что вы получаете возможность регулировать степень нагрева, а при необходимости и вовсе исключить его из системы. Для этого достаточно просто установить краны.

Последовательное подключение двух радиаторов отопления

sansvar написал. что заказчик купил, то я и поставил. количество секций и место расположение, выбор сделанный заранее до моих рекомендаций и советов. Я например вообще ему предлагал один поставить вместо двух, ну не нравятся мне диагональное соединение. некрасиво как то, много «лишних» труб

Да я понял это сразу,я таких пачками повидал,я так к слову,знаю что чудики бывают,достаточно.

sansvar написал. кран на байпас ставить нельзя я как раз не из таких… если что то очень критичное в желаниях заказчика я отказываюсь даже за дополнительную оплату

И это правильно.

Подниму тему. От застройщика имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением (поквартирная разводка, Бир Пекс). По внешнему виду, вроде, имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили). А нет, вру Ответили:

Подскажите, пожалуйста, при перекрытии термоклапана теплоноситель идет в обход радиатора (поток теплоносителя остается постоянным) или термоклапан просто перекрывает поток теплоносителя. Заранее спасибо за ответ. Да. Термостатическая головка регулирует через шток клапана поток, проходящий через радиатор. Т.е. регулирует расход теплоносителя через радиатор. И постоянство расхода через систему сохраняется. При этом если все радиаторы срабатывают на ограничение расхода, то увеличивается сопротивление системы. И в этом случае должен быть предусмотрен байпас.

У меня задача модернизировать разводку труб отопления в квартире, чтобы в итоге получить как можно меньшее количество пересечений и стыков труб. Уже имеется один совет заменить мои хотелки коллекторной схемой. А я не могу понять, почему считается, что вода, шунтированная по байпасу (все-таки есть очень сильные подозрения в его наличии), будет плохо нагревать второй радиатор?

Регистрация: 25.03.2011 Пенза Сообщений: 7080

10.12.2013 в 16:18

Loki написал. имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением

Loki написал. имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили)

Байпасы используются только в однотрубной системе отопления. И они не бывают внутри радиаторов. Бывает арматура донного подключения со встроенными байпасами.

Рисуйте общую схему системы отопления по квартире. Без нее непонятно даже однотрубная или двухтрубная у Вас система. Также укажите марку используемой арматуры донного подключения радиаторов.

Loki написал. будет плохо нагревать второй радиатор?

Если разница давлений на подающих и отходящих магистралях (подача/обратка), достаточная, то радиаторы будут греть нормально, при условии рассчета гидравлики всей системы квартирного отопления, с проведением заново её балансировки с регулировкой. Потому, что подключение дополнительного радиатора, внесет дисбаланс в работу отопительной системы квартиры.

Насколько будет критичным дисбаланс, не представляется возможным ответить без проведения гидрорассчета.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Sergants. плохо разборчивое фото. Но из того, что удалось разглядеть, делаю вывод, что система двухтрубная.

Под окно лучше поставить напольный (внутрипольный) конвектор достаточной мощности. Тогда и доп.радиаторов не будет нужно.

Sergants написал. И можно ли оставить фурнитуру ту которая стоит сейчас?

Странно, что на обратке стоит обычный шаровый кран, вместо запорного клапана. Тогда термовентиль под синим колпаком должен быть с преднастройками. Если так, то его и оставьте, и не сбивайте проектных преднастроек.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Естественная циркуляция воды

Этот тип циркуляции теплоносителя характерен для старых небольших домов. Жидкость в этом случае продвигается по трубам за счёт увеличения расстояния между молекулами вещества при нагревании и уменьшении — при остывании. Называется это гидродинамической силой, благодаря которой холодные слои воды опускаются, проталкивая новые массы горячей жидкости наверх.

Фото 3. Схема отопительной системы с естественной циркуляцией теплоносителя. Цифрами указаны составные части конструкции.

Особенности естественной циркуляции:

• Отпадает потребность в большом количестве материала и дорогом электрическом оборудовании.
• Система десятилетиями надёжно работает, так как отсутствуют сложные элементы, которые могли бы выйти из строя.
• Радиус поднятия столба воды при таком способе циркуляции ограничивается вторым этажом.
• Каждый метр трубы в системе должен быть под небольшим наклоном (около 0,2—0,3 см), в противном случае не будет обеспечена необходимая скорость подачи и отвода жидкости.

Важно! Прямые трубы в данной системе не должны быть длиннее тридцати метров, иначе массы воды будет замедляться на таком участке, уменьшая эффективность работы конструкции. Подключение:

Подключение:

Подключение:

1. В конструкции всегда соблюдается уклон от котла к получателю (обогревателю).
2. Искривления трубы, фильтры, краны и клапаны затрудняют прохождения потока воды по каналу, поэтому их число нужно уменьшить до предела.
3. Разница в уровне расположения бачка над радиаторами влияет на скорость распределения воды: чем выше, тем быстрее.

Однотрубная система отопления с принудительной циркуляцией старые достоинства и новые возможности

Сегодня наблюдается возврат интереса инженерного сообщества к такому инструменту теплоснабжения как однотрубная система отопления с принудительной циркуляцией в многоэтажном и индивидуальном строительстве. В начале 90-х годов она была отвергнута отечественными инженерами-теплотехниками после трех десятков лет безальтернативного и повсеместного преобладания в зданиях любой этажности и назначения. Традиционное, принципиально неуправляемое однотрубное отопление не вписывалось в концепцию энергоэффективного жилья, и в последние два десятилетия повсеместно вытеснялось двухтрубным. Но современные однотрубные конструкции соединяют свои традиционные достоинства (гидравлическую устойчивость, экономичность) с возможностью регулирования отопительных приборов, как в двухтрубных аналогах.

Установка потребителей: где разместить

В домах и квартирах батареи размещают под окнами, что делается не просто так. Из окон движется холодный воздух, который отсекается теплом, излучаемым радиаторами. Таким способом исключается проникновение холодного воздуха в помещение, улучшается конвекция, а также не формируется конденсат на стекле.

Рекомендуется также размещать теплообменник по центру напротив оконного проёма, что не только красиво в плане дизайна, но ещё и позволяет эффективно отсекать холодный воздух

Немаловажно учесть ещё один фактор — высота расположения радиатора. Оптимальное значение высоты (от пола до нижней части батареи) составляет в районе 8-12 см

Если пол в доме из бетона, то лучше выбирать значение 8 см. Эти значения являются стандартными, которые учитывают два фактора: возможность проведения уборки под батареей, а также прогревание нижней части комнаты.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Боковое подключение

Этот вариант подключения считается более сложным, так как подача воды и ее возврат возможны по двум патрубкам. Следовательно, необходимо знать, как правильно подключить алюминиевый радиатор отопления.

В соответствии с этим монтаж выполняется несколькими способами:

• При диагональном подключении горячая вода входит в радиатор через верхний патрубок с боку и, проходя через весь элемент отопления, выходит в нижний патрубок с другого боку. Таким способом радиаторы проходят испытание на заводе, он берется за основу при определении мощности приборов. Поэтому диагональное соединение батареи с трубами отопительной системы можно назвать самым эффективным, другие способы характеризуются меньшей производительностью.
• Одностороннее подключение подразумевает присоединение подающей и обратной трубы с одной стороны. В верхний патрубок теплоноситель входит, а через нижний патрубок выходит. Такой способ идеален для квартир, в которых стояк отопительной системы располагается сбоку от теплообменников. При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией. Недостатком такого подключения можно назвать плохое прогревание длинных радиаторов, однако для приборов с количеством секций не больше 10 одностороннее подключение также эффективно, как и предыдущий способ.
• Седельное или нижнее подключение радиатора отопления к двухтрубной системе характеризуется наименьшей эффективностью, тепловые потери в этом случае могут составлять до 14%. Однако такой способ позволяет маскировать трубы системы под полом, следовательно, внешний вид помещения выглядит более эстетично.

Сократить потерю тепла помогают более мощные радиаторы. Не рекомендуется использовать седельное подключение в системах, где рабочая среда перемещается по трубам естественным образом. А вот в системах с принудительной циркуляцией теплоносителя схема подключения радиаторов отопления с нижним соединением неплохо функционирует. Циркуляционный насос, встроенный в систему отопления, заставляет воду двигаться быстрее, что приводит к возникновению вихревых потоков, разогревающих поверхность радиатора.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

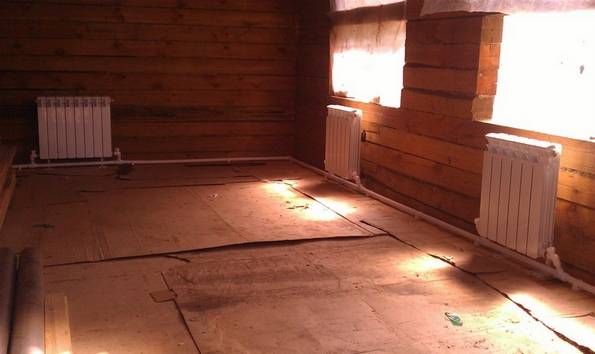

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Принудительная циркуляция воды

Естественное распределение жидкости используется крайне редко из-за своей малой эффективности. Предпочтение отдаётся принудительному способу прогона жидкости по трубам.

В этом варианте в схему включается циркуляционный насос. Особенности:

• Возникает прибор, потребляющий электроэнергию, что выливается в затраты. Если же электричество отключат, то и насос работать перестанет.
• Насос поддерживает необходимое давление при любом диаметре труб, но на таком уровне, чтобы слои горячей и холодной воды не смешивались, а постепенно сменяли друг друга.
• Трубы можно тянуть на высоту, превышающую уровень второго этажа. Хороший насос способен создать необходимое давление для работы отопительной системы и в 3-этажном доме большой площади.

Схема: теперь сюда, кроме вышеописанных элементов, включается насос; по каналам системы вода с помощью насоса от нагревательного котла попадает в расширительный бачок, а оттуда — в звенья цени: батареи и прочие элементы.

Подключение:

1. Насос в отопительной цепи всегда должен размещаться после нагревательного котла, иначе по системе будет гоняться холодная вода.
2. Соблюдать уклон труб уже необязательно, от него можно вовсе отказаться, поскольку теплоноситель и так будет перемещаться по каналам из-за давления, создающегося насосом.
3. Желательно поместить прибор в помещение с минимальным числом труб, чтобы обезопасить себя от замыкания.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

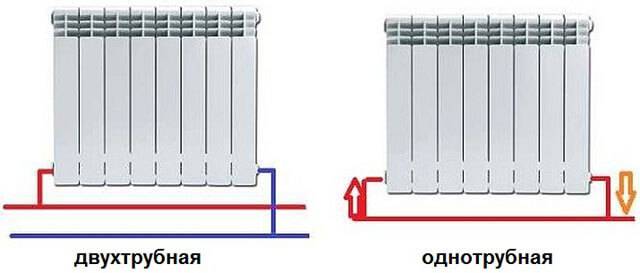

При устройстве отопительных систем применяют две схемы:

• Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
• Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

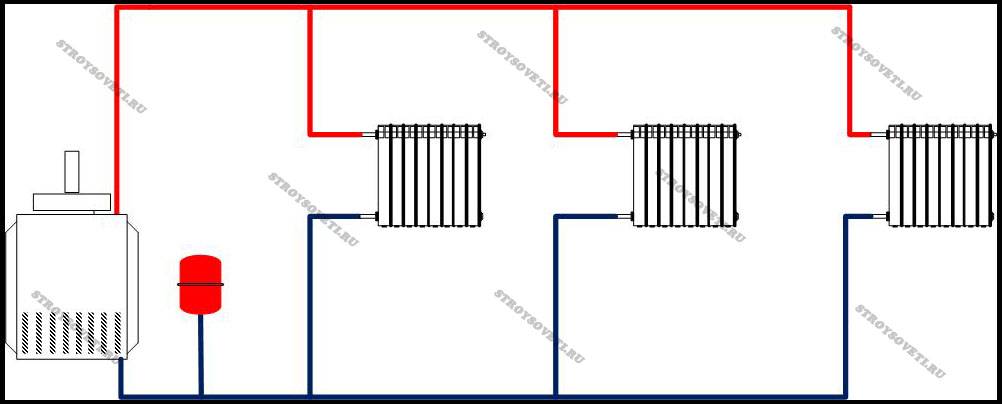

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

• По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
• По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Монтаж двухтрубной отопительной системы с верхней и нижней разводкой

Двухтрубная система имеет разновидности по схеме монтажа. Наиболее часто используются верхний и нижний типы разводки.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

1. Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
2. С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
3. Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
4. На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Нижняя разводка

В сети с нижней разводкой монтируются отводящие каналы и подающие теплопроводные трубы. Превосходство нижней схемы монтажа выражается в следующем:

• Трубы отопления расположены в нижней, малозаметной части помещения, что дает больше возможностей для реализации различных дизайнерских проектов.
• Минимальный расход труб: все монтажные работы ведутся практически на одном уровне. Точка разводки и патрубки радиаторов располагаются на небольшом расстоянии друг от друга.
• Благодаря простоте схемы монтаж такой системы будет под силу даже непрофессионалу.

Важно! Нижнюю разводку монтируют только в том случае, если циркуляция теплоносителя будет выполняться принудительно, в противном случае вода не будет перемещаться по трубам отопления. Эта схема применима исключительно в городских квартирах или одноэтажных зданиях

Одним из минусов схемы является сложность регулировки и балансировки, но простота монтажа и надежность в эксплуатации перекрывает эти недостатки.

1. Монтажные работы начинают с отвода от патрубков котла с помощью углового фитинга по направлению вниз.
2. Разводка выполняется на уровне пола вдоль стены с помощью двух одинаковых по диаметру труб. Одна из них соединяет патрубок котла с входом в батарею, другую подводят к принимающему трубопроводу.
3. Соединения радиаторов с трубами выполняют с помощью тройников.
4. Расширительный бачок располагается в высшей точке подающей трубы.
5. С циркуляционным насосом соединяется конец отводящей трубы, сам насос располагается у входа в нагревательный бак.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

​

Преимущества:

• Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
• При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
• Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
• Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

• Простой способ монтажа.
• Быстрый нагрев радиатора.
• Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

• Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
• Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

• Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
• Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

• Сложная геометрия разводки труб, затрудняющая монтаж подключения.
• Трудности при маскировании.
• Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий
