Как сделать отопление в двухэтажном доме своими руками — схемы

Греющий пол и плинтус

Трубы с горячей водой, уложенные в полу с расчетным шагом, позволяют равномерно обогревать помещения всей поверхностью напольного покрытия. От каждого греющего контура, чья длина не превышает 100 м, подводки сходятся к коллектору со смесительным узлом, обеспечивающему потребный расход теплоносителя и его температуру в пределах +35°…+45°С (максимум +55°С). Коллектор запитан напрямую от котла одной веткой и управляет отоплением на 2 этажах одновременно. Позитивные стороны теплого пола:

  • равномерный прогрев пространства комнат;
  • отопление комфортно для людей, поскольку обогрев идет снизу;
  • низкая температура воды позволяет сэкономить на энергоносителях до 15%;
  • возможен любой уровень автоматизации системы — работа от терморегуляторов, погодных датчиков либо по программе, заложенной в контроллер;
  • системой с контроллером можно управлять на расстоянии — посредством GSM-связи или интернета.

Подобные системы автоматического регулирования внедряются и в коллекторную схему двухэтажного коттеджа. Недостаток теплых полов — высокая стоимость материалов и монтажных работ, которые сложно выполнить самостоятельно.

Греющие плинтусы — подходящий вариант для любого частного дома, не только двухэтажного. Эти отопительные приборы в виде больших плинтусов представляют собой медные либо алюминиевые конвекторы, соединенные по двухтрубной схеме. Они опоясывают помещения по периметру, нагревая воздух со всех сторон. Плинтусное отопление легко монтируется и удовлетворяет любым требованиям к дизайну интерьера.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Рекомендуем к прочтению:Назначение и принцип действия гидравлической стрелки для отопления

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Требования к системе отопления

  • Она должна быть максимально простой в монтаже. Не всегда есть возможность привлечь высококвалифицированных специалистов для проектирования и работы; да и просто-напросто интересно выполнить все монтажные операции самостоятельно.
  • Экономичность в процессе эксплуатации — еще одно важнейшее требование. Понятно, что схема отопления мало влияет на КПД котла; однако все зависящее от нас для экономии тепла мы постараемся сделать.
  • Отказоустойчивость. Этот пункт означает, что при любой температуре на улице перемерзнуть из-за избыточной теплоотдачи отопление одноэтажного дома не должно.
  • Энергонезависимость приветствуется. Даже если монтируется схема отопления с принудительной циркуляцией одноэтажного дома, желательно, чтобы она могла работать и с естественной циркуляцией. Пусть даже с падением эффективности. Увы, перебои с электропитанием бывают нередко.

При остановке циркуляционного насоса (на фото) котел продолжит греть воду в замкнутом объеме теплообменника. Первой пострадает полипропиленовая труба, отводящая воду от котла.

Обратите внимание: понятно, что в случае электрокотла последний пункт неактуален. Без электричества остановится не только насос, но и сам котел

Не ударяясь в дебри анализа текущих цен на теплоносители, приведем их рейтинг в порядке убывания отдачи тепловой энергии на рубль вложений.

  1. Магистральный газ. О н сочетает дешевизну отопления с удобством использования: все современные газовые котлы оборудованы термостатами.
  2. Дрова. Впрочем, если у вас есть возможность заготавливать их самостоятельно и место для поленницы — газу придется потесниться на вершине. Проекты одноэтажных домов с печным отоплением в рамках статьи мы рассматривать не станем. Нам интересны исключительно твердотопливные котлы.
  3. Пеллеты — гранулы из прессованных опилок. Они несколько дороже, но и выделяют при сгорании больше тепла.
  4. Уголь. Кстати, большая часть твердотопливных котлов прекрасно может использовать и уголь, и дрова без каких-либо модификаций.
  5. Соляра, сжиженный газ и электрическое отопление идут ноздря в ноздрю. Их позиции в нашем рейтинге определяется региональными ценами.

Лучшие из газовых котлов — конденсационные. Они позволяют за счет конденсации продуктов сгорания извлечь максимум тепла.

Лучшие твердотопливные котлы — пиролизные, в которых топливо вначале при ограниченном доступе воздуха превращается в пиролизный газ, а потом сгорает уже он. Золы остается минимум; кроме того, пиролизные котлы могут работать в полуавтоматическом режиме, с минимальным участием человека.

Схема работы пиролизного котла.

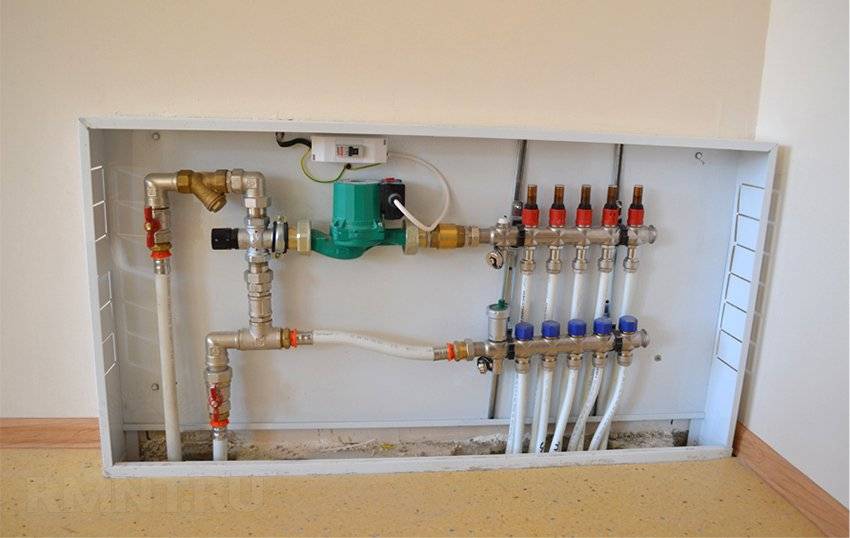

Коллекторные системы и подключение теплого пола

Комбинировать разные типы схем очень полезно, это помогает «заточить» отопительную систему под различные технические условия. Техническая реализация таких проектов упрощается с использованием распределительных коллекторов.

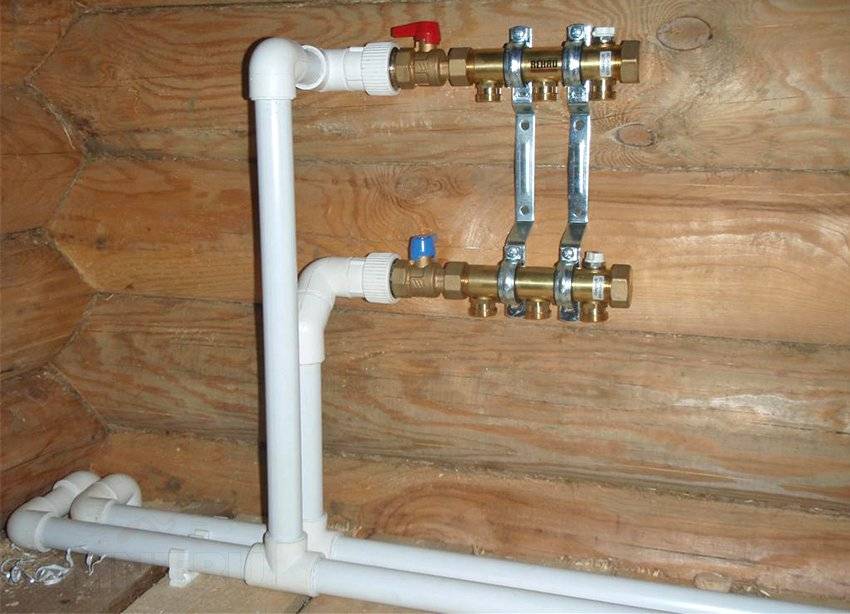

Первый их тип — это простая двухрядная гребенка с запорной арматурой, которая имеет по паре отводов для каждого крыла. На каждом из них может быть установлено различное число радиаторов с произвольной схемой подключения, но обычно общее число секций не превышает десяти.

Второй тип коллекторов имеет прозрачные колбы с поплавками для визуально наглядной регулировки скорости протока. К таким узлам подключаются трубы теплого пола и крылья разной протяженности, вместо шаровых кранов на каждой линии установлено по вентильному регулятору.

Коллекторы для теплого пола могут снабжаться дополнительным насосом рециркуляции и общим терморегулятором. Это очень характерно для многоэтажных домов, например, при комбинации теплого пола с радиаторами на разных этажах. Базовая температура теплоносителя составляет 60–70 градусов, что для теплого пола очень много. Поэтому насос подмешивает часть воды из обратки, снижая нагрев пола до 35–40 °С.

Построение развязки на коллекторах удобно и при техническом обслуживании. Вам не придется останавливать всю систему отопления в случае поломки, так как каждый участок можно отключить и слить селективно.

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше

Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Схемы разводки отопления

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

При выполнении монтажа лучше всего использовать лучевую и коллекторную систему, она наиболее удобна, можно регулировать температуру во всех помещениях. Для всех отопительных приборов проводят по две трубы: прямую и обратную

Коллекторы размещают на каждом этаже, очень важно при этом, чтобы они находились в специально отведённом для этого шкафу, в котором располагают и всю запорную арматуру

Комбинированная система отопления: радиаторы и теплый пол

Коллекторные системы

Это универсальная схема отопления двухэтажного дома видео по устройству которой можно посмотреть ниже. Такие системы дают возможность выполнять отопление двухэтажного коттеджа схемы со скрытыми проводимыми трубами. Установка производится очень легко, поэтому ее может произвести даже человек без наличия специальных навыков.

Схема коллекторного отопления двухэтажного дома

Водяное отопление можно проводить как только на одном этаже, так можно и на всех сразу, но котёл рекомендовано размещать только на первом этаже, а на втором можно поставить расширительный бак. Рекомендуется трубы с горячей водой проложить под потолком или под подоконником, то есть, в наиболее уязвимых местах для холодного воздуха. Обязательно на каждый радиатор ставить отдельный регулирующий кран.
Выбирая план отопления двухэтажного дома, очень важным моментом является принять правильное решение, от этого зависит, насколько комфортно будет вам в холодную погоду, как долго прослужит вся принципиальная схема отопления двухэтажного дома, как часто нужно будет производить ремонт или менять трубы и многое другое. При неправильном выборе, при желании сэкономить сейчас может случиться так, что вам придётся постоянно что-то ремонтировать, менять, нанимать работников, а значит, тратить деньги, поэтому ни о какой экономии в данном случае нет и речи.

https://youtube.com/watch?v=vBKn-xBFBiY

Лучше в самом начале установить качественные трубы, радиаторы и другое, пусть и обойдётся это всё дороже сейчас, зато прослужит дольше и всё равно выйдет дешевле в дальнейшем. Правильно установленная схема системы отопления двухэтажного дома из качественных устойчивых материалов прослужит нескольким поколениям.

Монтаж системы отопления

Монтаж водяной схемы отопления дома один из самых простых. Начинается он с установки нагревательного котла и последующей прокладки труб, подключения их к приборам отопления (радиаторам, полотенцесушителям и другим). Обычно применяют металлические трубы, так как пластиковые могут способствовать перегреву всей системы и выходу ее из строя. Для одноэтажного дома рекомендуется применять такие трубы, как:

  • Подающая магистраль – трубы с диаметров полтора-два дюйма (трубы типа ДУ 40-50);
  • Для обратной магистрали – двухдюймовые трубы (реже на полтора дюйма).

Магистрали системы отопления монтируются с уклоном в один сантиметр на метр длины самой трубы. Отопительные приборы необходимо устанавливать по центру под окнами, с подключением при помощи труб на три четверти дюйма (ДУ 20).

При работе системы отопления первыми нагреваются приборы, которые находятся ближе всего к котлу. Именно поэтому устанавливают, так называемые, регулировочные краны, которые позволяют теплу распространяться по дому более равномерно. Желательно такие краны монтировать с двух сторон отопительного прибора. Это может позволить легко и быстро производить ремонтные работы, не отключая при этом всю систему.

Схема системы отопления двухэтажного дома

Отопительные радиаторы для такой системы можно устанавливать самые различные, за исключением панельных, которые в подобной системе очень быстро забиваются. Поэтому обязательно надо выполнять врезку для выпускного (сливного) крана для воды около котла (в нижней точке системы). Сливной кран позволит выйти грязной воде из системы при необходимости.

Для наполнения же прекрасно подойдет вентиль, который позволит равномерно заполнять отопительную систему с удалением воздуха из радиаторов без риска возникновения воздушных пробок.

При монтаже схемы отопления дома необходимо предусмотреть перелив на расширительном баке. Для этого применяют трубу ДУ 15-20 (половина – три четверти дюйма), которая выводится на улицу либо в раковину, расположенную рядом.

При такой схеме время нагревания составляет 30-40 минут. При этом недостатком выступает необходимость прокладки труб большого диаметра и эффективная работа системы только для одноэтажных домов либо домов с малой площадью. Максимальная длина для подающей магистрали составляет тридцать метров.

Обычно котел располагают по центру дома, чтобы можно было сделать разбивку отопительной системы на два крыла. Схема отопления одноэтажного дома в этом случае работает более эффективно, так как двухконтурная система на две половины позволяет обогреть большую площадь.

Подающие магистрали обычно проходят под подоконниками, откуда отходят отводы на отдельные радиаторы. В том случае, когда нет места, чтобы проложить такую систему применяют трубу ДУ 32 (в пять четвертых дюйма), которая непосредственно соединяет несколько радиаторов.

Главным достоинством установки подобных систем является то, что они могут функционировать без подачи электроэнергии. Теплоноситель функционирует в них независимо.

Преимущества и недостатки

Любая схема отопления дома имеет свои положительные и отрицательные черты.

Печная система отличается большим расходом твердого топлива, которое требует специального места для хранения. Кроме того, максимальное количество помещений, которое можно отопить при помощи печи либо камина, составляет всего два-три.

С другой стороны, многие печи, кроме функции отопления, могут служить для приготовления пищи. Они просты в монтаже и использовании, топливо их стоит относительно дешево. Такое отопление не зависит от подачи электроэнергии.

Электрическое отопление

Эта система самая эффективная, она не требует установки громоздкого оборудования, а сами отопительные приборы отличаются малым весом и размерами, их легко переносить на другое место. Однако существенными минусами являются зависимость от подачи электричества и его дороговизна.

Воздушная схема отопления собственного одноэтажного дома отличается такими достоинствами: не требует монтажа канализационной системы и специальных отопительных приборов. Однако по теплоемкости подобная система намного проигрывает в сравнении с водяной.

Водяная система также не идеальна, недостатками выступают: опасность замерзания имеющейся воды в трубах, большой расход металла и большой диаметр труб, небольшой радиус действия одной магистрали.

Однако эти системы не теряют популярности, так как они просты в установке, не зависят от подачи электричества, долговечны, не требуют работы шумного насоса, могут саморегулироваться.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка. Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

  • горизонтальную или вертикальную;
  • верхнюю или нижнюю разводку;
  • с прямым и обратным течением теплоносителя;
  • разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

ПреимуществаНедостатки
Разница в давлении позволяет использовать большое количество радиаторовЧасть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построенияТребуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивлениеВнешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стоякРасширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевыхДля монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

  • трубопроводы можно скрыть в полу или стенах;
  • не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
  • установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

  • большое количество сварных и муфтовых соединений;
  • требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
  • часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.

https://youtube.com/watch?v=Hz1sSNwy1Yw%3F

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
