Виды полиэтилена
Напорные трубы стали первенцами среди пластиковой продукции, которая была изобретена для транспортировки холодных жидкостей. В наши дни водопроводы холодной воды в большинстве случаев делают из полиэтилена низкого давления. Сегодня производители предлагают разные марки подобной продукции (ПЭ 100, ПЭ 63, ПЭ 80), при этом, чем выше марка, тем значительнее прочностные характеристики продукта.
Благодаря этому качеству можно сделать меньше толщину стенки трубы, сделать ее легче более дешевой. Трубы, изготовленные из полиэтилена низкого давления, имеют довольно высокую прочность, они устойчивы к внутреннему давлению и механическому воздействию.
Труба напорная для водопровода
Производство полиэтиленовых труб
Изделия такого вида получают из полиэтилена методом экструзии. Технология производства заключается в том, что полиэтилен подается в размягченном виде под давлением через отверстие размера будущего изделия, после этого застывает в форме трубы.
Перед тем как принять окончательную форму, она в полу аморфном состоянии калибруется вакуумной установкой, получая соответствующие размеры. Затем изделие сматывают в отдельные бухты в несколько десятков метров или нарезают отдельными отрезками и направляют в складские помещения.
Оборудование, на котором изготавливают ПЭ трубы, не очень громоздкое и не отличается повышенной сложностью. Более сложным бывает технологический процесс при изготовлении армированной полиэтиленовой трубы.
ПЭ трубы довольно чувствительны к солнечным лучам, при их длительном воздействии возможна деформация этой продукции. Поэтому для хранения должно использоваться место наиболее закрытое от солнечного света

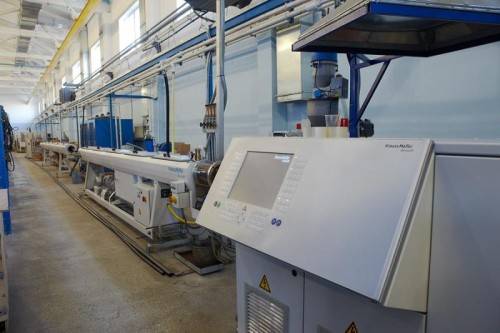

Оборудование по производству полиэтиленовых труб
Типы полипропиленовых труб
В данном обзоре мы будем рассматривать PPR-трубы для водоснабжения и отопления, различные тонкостенные, дачные варианты рассматриваться не будут. Все трубы делятся на три основных типа, характеризующих армирующий материал. У разных производителей могут иметься дополнительные слои, однако в целом, основного назначения материала это не меняет.
Данные приведены по продукции «VALTEC», у других производителей цифры могут отличаться.
Первый — полипропилен без армирующего слоя. Применяется в системах холодного водоснабжения, имеет самый высокий коэффициент линейного теплового расширения. И хотя производитель утверждает о соответствии классам эксплуатации по ГОСТ 32415-2013 – 1, 2 (горячее водоснабжение 60°C, 70°C), в целом, неармированные трубы рекомендуется применять только в холодном водоснабжении (мое личное мнение). В холодной воде труба способна гарантированно держать давление в 20 бар, с горячей водой рабочее давление уменьшается — 12 бар для температуры 60 °C и 8 бар для 70 °C. Цифры справедливы для труб с маркировкой PN20 (об этом немного ниже). Данный тип труб зачастую выпускается с более низким рабочим давлением.
Трубы обладают линейным коэффициентом теплового расширения 0,00013/1°C. Это означает, что при увеличении температуры трубы на 1 градус по цельсию, труба длинной 1 м станет длиннее на 0,13 мм. Немного на первый взгляд, однако, если использовать трубу в горячем водоснабжении 70 °C и учесть остывание до 15 °C, на трехметровый отрезок изменение длинны составит уже 21,45 мм. Это одна из причин не использовать данные трубы в ГВС.
Второй — с армирующим слоем из стекловолокна PP-FIBER. Применяется в системах горячего водоснабжения, обладают более низким коэффициентом линейного расширения. Могут обладать маркировкой PN20 и PN25. Эти трубы можно спокойно применять в горячем водоснабжении, вплоть до температуры воды 90 °C, максимально допустимое рабочее давление при такой температуре снижается до 6 бар.
Коэффициент линейного расширения составляет 0,000062/1°C — в два раза меньше, чем у неармированных труб. Несмотря на меньшее расширение, пренебрегать им во время монтажа совсем не стоит.
Третий тип — с армирующим слоем из алюминия PP-ALUX. Применяется в системах горячего водоснабжения и отопления, обладают маркировкой PN25. Эти трубы обладают самым низким коэффициентом теплового расширения и большей стойкостью к давлению при высоких температурах. Допустимо использование с температурой жидкости до 95 °C. Помимо давления и температуры, алюминиевый слой препятствует кислородной диффузии. Диффузия кислорода в трубы — явление, нежелательное для систем отопления. Более подробно данное явление в рамках этой статьи рассматриваться не будет.
Коэффициент линейного расширения 0,000031/1°C — в два раза меньше, чем у стекловолокна и в четыре, чем у неармированного полипропилена. Данные справедливы для сплошного армирования труб алюминием, когда зачистка перед пайкой не требуется.
Смотрите видео об армировании алюминием:
Независимо от типа армирования, все трубы маркируются максимальным рабочим давлением — PN15, PN20, PN25, данное буквено-численое обозначение характеризует стойкость к давлению в барах. Например: маркировка PN20 говорит, что труба может эксплуатироваться при давлении 20 бар. Так же, маркировка косвенно указывает на максимальную температуру эксплуатации, ведь неармированные трубы выше PN20 не встречаются (по крайней мере пока). К слову, встречаются и более низкие значения PN, но их применение рекомендуется в системах без давления.
Более старая система обозначения рабочего давления труб — SDR — это соотношение диаметра к толщине стенок, чем это число меньше, тем толще труба. Самая толстая PN25 эквивалентна SDR6. Если взглянуть на таблицу, то SDR не всегда совпадает с PN. Ориентироваться нужно в первую очередь на PN и по возможности выбирать меньший SDR.
| Тип армирования | Класс PN | Соотношение SDR | Рабочее давление | Область применения |
|---|---|---|---|---|
| PPR 100 | PN20 | 6.0 | ХВ-20 бар60 °C-12 бар70 °C-8 бар | Холодное водоснабжение, допускается применение в ГВ с давлением не выше 8(70°C), 12(60°C) бар |
| PP-FIBER | PN20 | 7.4 | ХВ-20 бар60 °C-13 бар70 °C-10 бар90 °C-6 бар | ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C |
| PP-FIBER | PN25 | 7.4 | ХВ-25 бар60 °C-14 бар70 °C-11 бар90 °C-9 бар | ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C |
| PP-ALUX | PN25 | 6.0 | ХВ-25 бар60 °C-14 бар70 °C-11 бар95 °C-9 бар | ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 95 °C |
*Данные приведены для труб VALTEC.
Какую разводку полипропиленовых труб для дома выбрать
Схему отопления дома выбирают в зависимости от его объема и количества этажей. Обычный одноэтажный дом отапливают с помощью естественной циркуляции. Батареи располагают вдоль стен и присоединяются к агрегату отопления. Для строений в 2-3 этажа большой площади выполняют подачу теплоносителя под давлением.
Разводка с естественной циркуляцией
В однотрубной компоновке с естественной циркуляцией используется расширительный бак, расположенный на чердаке, движения жидкости осуществляется по закону гравитации. батареи соединены последовательно. По мере прохождения теплоносителя, он остывает. В последнюю батарею поступает охлажденная жидкость.
Эта модель не обеспечивает равномерного обогрева помещения. Используется в одноэтажных и частных домах небольшой площади.
Разводка с принудительной циркуляцией
Принудительная циркуляция осуществляется с применением насоса, обеспечивающего давление в полипропиленовом трубопроводе. Его производительность зависит от количества перегоняемой жидкости.
Схемы с принудительной циркуляцией применяют в многоэтажных домах при горизонтальной и вертикальной компоновке труб.
Виды полимерных труб, используемых в бытовых сантехнических системах
Применение полимерных труб для сантехники допускают СНиП 2.04.01−85* «Внутренний водопровод и канализация зданий», узаконившие в п.10.1* раздела 10 «Трубопроводы и арматура» использование для внутренних трубопроводов холодной и горячей воды всех сетей водоснабжения труб и фасонных изделий из различных пластмассовых материалов, в том числе:
Полиэтилена;
Полипропилена;
Поливинилхлорида;
Полибутилена;
Металлополимеров и стеклопластика.
ГОСТ Р 52134—2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления» в таблице 26 устанавливает классы эксплуатации полимерных труб:
- Класс 1 — для горячего водоснабжения (рабочая температура 60 0 Ц);
- Класс 2− для горячего водоснабжения с рабочей температурой 70 0 Ц;
- Класс 3 — для низкотемпературного напольного отопления с температурой 60 0 Ц;
- Класс 4 — для высокотемпературного напольного и низкотемпературного радиаторного отопления с температурой 70 0 Ц;
- Класс 5 — для высокотемпературного радиаторного отопления с температурой 90 0 Ц;
- Класс ХВ — холодное водоснабжение.
Область применения пластиковых труб зависит от технических характеристик материалов изготовления. Наиболее популярными среди пользователей бытовой сантехники являются:
- Трубы из полиэтилена низкого (ПНД) и высокого (ПВД) дваления;
- Трубы из полипропилена модификации, получившей название «рандом сополимер», обозначаемой PPRC или PPR.
Преимущества и недостатки полипропиленовых труб
Цельные полипропиленовые трубы, для которых на рынке принята маркировка PPR, превосходят пластиковые и металлические изделия по многим критериям. Они недорогие, прочные и лёгкие. Транспортировку изделий из данного вида пластика к месту проведения работ можно осуществить своими силами. Монтаж таких систем не требует специальных навыков и профессионального оборудования. Полипропилен хорошо переносит низкие температуры: его структура не нарушается даже после заморозки и оттаивания воды в трубопроводе.
Вместе с этим, у изделий из цельного полипропилена есть и характеристики, не лучшим образом сказывающиеся на их работоспособности. В первую очередь, это достаточно низкая температура плавления. Полипропилен начинает плавиться в фабричных условиях при 175 градусах. Становиться мягким этот пластик может уже при 130-140 градусах.
Казалось бы, при стабильной температуре в системе отопления, равной 90-95 градусам, это ограничение можно не принимать в расчёт. Но не стоит забывать, что при совмещении факторов высокого давления и высокой температуры в системе, влияние горячей воды сказывается гораздо более ощутимо на стойкости материала. Поэтому потеря целостности полипропилена в участках трубопровода при перепадах давления вполне вероятна.
Армированные трубы в сравнении с обычными более прочны и устойчивы к температурным перепадам
Также полипропилен имеет свойство заметно расширяться при тепловом воздействии. Обычно происходит деформация в длину: трубы растягиваются, на их поверхности появляются волны. Это явление нежелательно не только в силу эстетических причин. В тех случаях, когда полипропиленовые трубы утоплены под стяжку пола или заложены в покрытие стены, изменение физического размера конструкции повлечет за собой растрескивание цемента и штукатурки.
Полипропиленовые трубы, армированные стекловолокном или алюминием способны если не полностью лишить пластиковые изделия всех недостатков, то хотя бы на порядок улучшить их характеристики. Армированный слой дает возможность безопасно использовать трубы в любых системах отопления и водопровода.
Инструменты
Что понадобится для того, чтобы приступить к монтажу трубопровода?

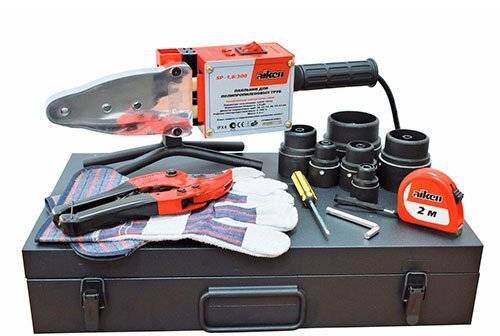

- Ножницы для резки трубы. Да-да-да, я не сомневаюсь, что вы сможете отрезать ее обычной ножовкой. Однако ножницы позволят сделать край реза идеально ровным и лишенным заусенцев без каких-то дополнительных телодвижений;
- Для армированных алюминием труб — шейвер (инструмент для зачистки наружного армирующего слоя) или торцеватель (он вырезает расположенную в середине стенки фольгу). Зачистка армирования убирает слой алюминия из области сварки с фитингом, позволяя соединить его и с наружным, и с внутренним слоями полипропилена.
Зачистка армированной трубы шейвером.
Цена монтажа армированных труб без зачистки — постепенное разрушение контактирующей с теплоносителем фольги электрохимическими процессами и, как следствие, расслоение трубы с катастрофическим падением ее прочности;
Инструмент для монтажа полипропилена часто продается наборами.
Обзор государственных стандартов на полипропиленовые трубы
К большинству изделий во всем мире применяются различные системы контроля, регламентирующие их производство и применение.
Основными нормативными документами в России являются СП, СНиП, ГОСТ: полипропиленовые трубы попадают под требования СП 40-101-96, СНиП 2.04.01-85, ГОСТ Р 52134-2003 и другие.
Основные требования ГОСТ, предъявляемые к трубам из полипропилена
ГОСТ Р 52134-2003 «Трубы напорные из термопластов … Общие технические условия» регламентирует:
- Область применения: трубы из термопластов круглого сечения и фитинги применяются для транспортировки питьевой и технической воды, предназначены для обустройства систем ХВ и ГВС, отопления жилых и нежилых зданий.
- Основные параметры и размеры приведены в документе в табличном виде, в этом параграфе содержатся данные о том, какие согласно ГОСТ 52134 2003 труба полипропиленовая должна иметь наружные и внутренние диаметры, толщину стенок, допустимые отклонения и т.п.
- Технические требования: большой параграф содержит характеристики, требования к надежности, сырью, материалам, комплектующим, рекомендации по комплектности, маркировке, упаковке.
- Требования по безопасности и охране окружающей среды: это раздел указывает классы опасности при производстве труб, содержит ссылочные требования.
- Правила приемки: здесь говорится о методах испытаний, размерах партий, порядке отбора образца труб и фитингов для тестовых проверок и т.д.
- Методы контроля: раздел регламентирует порядок проведения испытаний изделий.
Большими и важными разделами также являются: транспортировка, условия хранения, монтаж труб. Кроме того, к ГОСТ прилагаются различные расчетные таблицы.

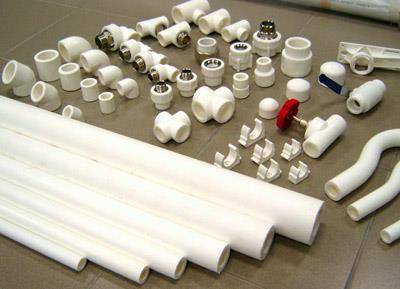

Трубы и комплектующие к ним
Что регламентируют СП, СНиПы
Своды правил, строительные нормы и правила устанавливают регламенты на проектирование, монтаж и эксплуатацию водопроводных, отопительных и канализационных систем, в том числе из полипропиленовых труб. Смонтированные с учетом требований СП и СНиП полипропиленовые трубы будут работать наиболее эффективно и долговременно.
Труба ПП: ГОСТ, СНиП и большинство остальных нормативных документов сегодня переведено в электронный вид
Какие встречаются полипропиленовые трубы
Существует два основных типа конструкций труб из пропилена – цельные и армированные. Последняя разновидность обладает значительно меньшим показателем температурного удлинения, чем выгодно отличается от цельных изделий. Различная длина полипропиленовых труб поможет быстро и эффективно подобрать трубы по размеру, в соответствии с проектом
Также важно знать, какие бывают полипропиленовые трубы по способу армирования.
Армируют изделия из полипропилена так:
- Трубу по внешней стороне покрывает алюминиевая фольга.
- Алюминий находится внутри трубы, в районе наружного края.
- Труба усиливается стекловолокном.
- Для усиления используется композитный материал.
Преимущества и недостатки стекловолоконного и алюминиевого армирования ППР-труб
В первую очередь следует отметить, что изделия, независимо от того, используется для армирования стеклопластик либо алюминий, обладают примерно одинаковым параметром теплового расширения. По этому показателю оба типа изделий равноценны.
Армированная стекловолокном труба обладает защитным слоем, полностью закрывающим промежуток между внутренним и наружным слоями основного материала. В этой связи, изделия обладают следующими свойствами:
- устойчивостью к разрыву;
- надежностью;
- долговечностью (расчетный эксплуатационный срок – 50 лет).
Армированные пластиковые трубы и фитинги
При изготовлении армированных алюминием труб на упрочняющем слое находится сварочный шов, а в дешевых изделиях, преимущественно азиатского либо турецкого происхождения, кромки листов фольги уложены внахлест. Изолирующие характеристики, стойкость к повышенным температурам и высокому давлению таких изделий невысоки.
Преимуществом труб со стекловолоконным армированием можно назвать наличие антидиффузного слоя, не допускающего контакта теплоносителя с кислородом, вследствие чего металлические части не подвержены коррозионным процессам.
Армируя изделия фольгой, производителю не всегда удается сделать защитный слой сплошным, потому опасность контакта воздуха с теплоносителем возрастает. Помимо этого, сам материал не обладает стойкостью к коррозии.
Соединения армированных стеклопластиком труб не нуждаются в периодической проверке прочности и плотности. Надежность соединений, упрочненных алюминием изделий, во многом зависит от качества выполненной очистки и подбора элементов перед сборкой.
Полипропилен, армированный фольгой, отличается клееной конструкцией стенок. И если во время спайки на торце остается участок металла, непосредственно взаимодействующий с теплоносителем, то именно в этом месте может произойти расслоение стенок, ведущее к пучению и последующему порыву трубопровода.
Расслоение стенок армированных труб
Стекловолоконный упрочняющий слой является практически цельной конструкцией, спайка осуществляется без необходимости зачистки и применения специального инструмента.
Трубы, армированные стекловолокном для отопления, отличаются высокими теплоизоляционными свойствами, благодаря чему теплопотери сведены к минимуму.
Следующими характеристиками, укрепленные различными материалами изделия обладают в равной степени:
- поливинилхлорид не выделяет вредных веществ ни в холодном виде, ни при нагреве, не токсичен и безопасен;
- материал хорошо переносит воздействие активных химических соединений, устойчив к агрессивному влиянию недостаточно очищенного теплоносителя;
- условия нормальной эксплуатации от 10 °С до 95 °С, при этом кратковременное превышение температуры может привести к незначительным провисаниям трубопровода, но без появления деформаций.
Сферы применения труб, преимущества pp-r/al труб от производителя SLT AQUA
Полипропиленовые трубы с алюминием могут быть применены в абсолютно любом трубопроводе, но, само по себе, это будет выглядеть экономически неэффективно. Система отопления, выполненная из этих труб, будет вести себя стабильно независимо от температуры теплоносителя. То же самое будет и с технологическим трубопроводом или системой ГВС.
Они не будут провисать, не будут извиваться змеей т.е. будут выглядеть так же, как и в момент монтажа. Но применять армированные трубы с алюминием следует там, где это предполагается главным их преимуществом – стойкости к удлинению, то есть в условиях повышенных температурных значений.
Давайте же еще раз перечислим все основные особенности системы pp-r/al марки SLT AQUA:
- Минимальное линейное удлинение (0.04 мм/(м °С);
- Сварка без использования зачистных устройств;
- Ускоренный монтаж (в сравнении с классическими трубами, армируемыми алюминием в верхнем слое);
- Меньшее кол-во опор для фиксации трубы.
Труба полипропиленовая для канализации: ГОСТ
На канализационные коммуникации и фитинги существует ГОСТ 32414 от 2013 года. Согласно стандарт,у максимальное увеличение среднего наружного диаметра по сравнению с номинальным для труб с диаметром от 32 до 63 мм составляет 0,3 мм, от 75 до 125 – 0,4 мм, 160 мм – 0,5 мм, 200 мм – 0,6 мм.
Трубы для канализации также различаются толщиной стенок и диаметром, чем выше нагрузка на систему — тем больше должны быть эти параметры
ГОСТ устанавливает диапазоны значений средней толщины стенки для труб разного номинального диаметра. Так, для изделий диаметром 32-50 мм это значение варьируется от 1,8 до 2,2 мм (канализационные трубы серии S 16 и S 20), для иных труб параметры даны в таблице.
Таблица 1
| Для серии S 16, *10-1 мм | Диаметр | Для серии S 20, *10-1 мм |
| 20-24 | 63 мм | 18-22 |
| 23-28 | 75 мм | 19-23 |
| 25-30 | 80 мм | 20-24 |
| 28-33 | 90 мм | 22-27 |
| 32-38 | 100 мм | 25-30 |
| 34-40 | 110 мм | 27-32 |
| 39-45 | 125 мм | 31-37 |
| 49-56 | 160 мм | 39-45 |
| 62-71 | 200 мм | 49-56 |
Если полипропиленовые изделия для сетей канализации изготавливаются с фаской, то ее угол должен составлять 15-45 градусов к оси трубы. Предельное отклонение длины коммуникаций в большую либо меньшую сторону не более 10 мм.
Изоляция армированных алюминием труб
Полипропиленовые трубы обладают рядом преимуществ, например, на них практически не образуется конденсат, а теплопотери минимальны. Поэтому обычно утепление ППР труб с алюминиевым армированием не нужно.
Однако, есть пару ситуаций, когда изоляция все же потребуется.
- Полипропилен слабо устойчив к ультрафиолетовым лучам, поэтому, если трубопровод будет проходить по открытому воздуху, его лучше чем-нибудь обернуть.
- Также может потребоваться изоляция, если по трубам подается горячая вода (или это система отопления), но часть трубопровода проходит в неотапливаемом помещении или на улице. Чтобы минимизировать теплопотери и уменьшить степень оседания конденсата, трубы также стоит утеплить.
Самыми распространенными материалами для изоляции являются минеральная вата, вспененный полиэтилен, пенопласт и пенополиуретан. Последний вариант считается самым технологичным и гарантирует наименьшую теплопотерю.
Также изоляция пенополиуретаном очень удобна в монтаже, так как обычно изготавливается в форме скорлупы, внутрь которой помещается труба.
Как посчитать количество креплений для полипропилена?
Полипропиленовые трубы имеют нормативы по количеству креплений на единицу длины. Это количество зависит от диаметра трубы и температурного режима. Для наглядности приведем эти данные в виде таблицы:
| Диаметр трубы, мм | Расстояние между крепежом, мм. | ||||||
| 20°С | 30°С | 40°С | 50°С | 60°С | 70°С | 80°С | |
| 20 | 600 | 600 | 600 | 600 | 550 | 500 | 500 |
| 25 | 750 | 750 | 700 | 700 | 650 | 600 | 550 |
| 32 | 900 | 900 | 900 | 800 | 750 | 700 | 650 |
| 40 | 1000 | 1000 | 900 | 900 | 850 | 800 | 750 |
| 50 | 1200 | 1200 | 1100 | 1100 | 1000 | 950 | 900 |
| 63 | 1400 | 1400 | 1300 | 1300 | 1150 | 1150 | 1000 |
| 75 | 1500 | 1500 | 1400 | 1400 | 1250 | 1150 | 1100 |
| 90 | 1800 | 1600 | 1500 | 1500 | 1400 | 1250 | 1200 |
Теперь нужно просто разделить общий метраж трубы на расстояние, которое указано в таблице и вы получите количество креплений. Расположение креплений нужно продумывать отдельно. Обычно, это делается в процессе создания проекта. На опорах экономить не стоит, они нужны для защиты трубопроводов от деформаций, возникающих под действием температуры.
Как выбрать полипропиленовые трубы?
Запретов на самостоятельную прокладку трубопровода в своем доме не существует, поэтому, в принципе, человеку, владеющему навыками монтажа и имеющему представление о проектировании сантехнических систем, можно самому приобрести трубы и комплектующие к ним и осуществить прокладку.
При наличии опыта и специальных инструментов прокладку труб можно произвести самостоятельно
Специалисты по установке трубопроводных систем сами приобретают необходимые комплектующие и предоставляют комплексную гарантию на выполненные работы (материалы + монтаж).
Чтобы не ошибиться и приобрести трубы с нужными характеристиками, необходимо:
- внимательно изучить сертификат на полипропиленовые трубы в магазине, в нем обязательно должна содержаться информация о классе эксплуатации изделия согласно Госстандарту, существует 6 классов ПП труб:
| Класс | Назначение полипропиленовых труб для отопления и водоснабжения |
| 1 | Горячее водоснабжение (60) |
| 2 | Горячее водоснабжение (70) |
| 3 | Низкотемпературное напольное отопление (60) |
| 4 | Высокотемпературное напольное и низкотемпературное радиаторное отопление (70) |
| 5 | Высокотемпературное радиаторное отопление (90) |
| ХВ | Холодное водоснабжение |
- оценить качество исполнения труб и фитингов: наружная и внутренняя поверхности труб должны быть гладкими, сечение должно иметь идеально круглую форму; не допускается присутствие в материале раковин, трещин, заусенцев и пузырьков; цветные модели должны иметь равномерную окраску;
- поинтересоваться о гарантии на изделия, любая труба и комплектующие к ней должны быть наделены гарантией поставщика.
Важно учитывать, что допустимая температура хранения полипропиленовых труб не ниже – 20С. Поэтому не стоит покупать продукцию зимой на улице или в неотапливаемых магазинах.. Внешний осмотр труб и комплектующих должен удовлетворять покупателя
Внешний осмотр труб и комплектующих должен удовлетворять покупателя
Полипропиленовые трубы просты в монтаже, надежны, эстетичны. На них заявлен большой срок эксплуатации – 50 лет. Но необходимо помнить, что долговременное безаварийное использование трубопроводных систем, смонтированных с соблюдением нормативов, возможно только при нормальных условиях.
Отопление из полипропиленовых труб — коллекторная схема
Такая система отличается тем, что каждый радиатор подключен напрямую к коллектору. Радиаторы подключаются с двух сторон. По одной линии тепловой агент подводит тепло к отопительной батарее, с другой стороны, остывший агент возвращается к коллектору. При этой схеме полипропиленовые трубы, как правило, проводятся по прямой линии и закладываются внутрь стяжки. Их длина достаточно велика. Но управлять этой системой проще, тепло будет распространяться равномерно. При помощи гидрострелки можно провести контуры с разной температурой и перепадами давления. Коллекторная схема не подходит для многоэтажных зданий.
Недостатки коллекторной схемы
- большой расход трубы, по сравнению с однотрубной разводкой;
- усложнение работ, так как не должно быть соединений;
- система отопления только принудительная;
- установка такого же количества насосов, что и автономных контуров разведено по помещениям.
Трубы из полипропилена не боятся размораживания. Но надо учитывать, что размораживание может вывести из строя котел и расширительные баки. Для пайки полипропиленовых труб нужен специальный инструмент. Узлы паяются отдельно, и в готовом виде устанавливаются в то место, где будут стоять.
Также надо знать, что при соединении металлопластиковой трубы и полипропиленовой надо выбирать трубы, отвечающие следующим соответствиям:
| Металлопластиковые трубы, размер: | Полипропиленовые трубы, размер: |
| 20 х 2 | DN 25 x 4,2 |
| 16 х 2 | DN 20 х 3,4 |
| 26 х 3 | DN 32 х 5,4 |
Взвесив все за и против, стоит выбрать схему, максимально подходящую к конкретным условиям.
Нормативные требования
Теперь — несколько слов о том, по какой нормативной документации производятся полипропиленовые трубы для водоснабжения: ГОСТ Р 52134 — 2003 регламентирует их качество наряду с прочими трубами из термопластов.
Для удобства читателя мы выделим из текста документа ключевые моменты:
Диаметр полипропиленовых труб для водоснабжения варьируется от 12 до 1600 мм при толщине стенки 1,8 — 51 мм;
При небольшом диаметре труба может поставляться в бухтах
Фитинги должны быть изготовлены из того же материала, что и труба. Для соединения используется низкотемпературная раструбная сварка. Допустимо применение компрессионных и фланцевых фитингов.
Монтаж отопительного трубопровода: все по ГОСТу
Поскольку подобные магистрали не нуждаются в регулярном техническом обслуживании, чаще всего они прокладываются внутри стен (закрытый вариант монтажа). А, значит, необходимо заранее разработать план монтажных работ и схему разводки труб по квартире (дому), привязанную к отдельным помещениям.
Построение подобного плана позволит значительно сократить количество деталей, соединяемых в подвешенном состоянии. Гораздо проще соединять отдельные ветви на монтажном столе, после чего соединить их в одно целое.
ПОСМОТРЕТЬ ВИДЕО
В случае наружного монтажа отопительный трубопровод закрепляется на стене при помощи специальных хомутов. Сначала хомут фиксируется на поверхности (используется саморез), а уже в него вставляется труба. Полипропиленовые трубы армированные стекловолокном пользуются большой популярностью в строительстве и производстве.
Пошаговая инструкция по сборке и установке
Для качественного и правильного монтажа необходимо распланировать схему разводной системы, на которую необходимо опираться во время рабочего процесса. Сборочные работы с трубами состоят из несколько шагов:
- Исполнение точной схемы.
- Произвести расчет отрезков труб необходимой длины, поэтапно для каждого участка. После чего устанавливается тип подходящего фитинга.
- Нужно знать время сварки труб при их соединении. Зависит оно от диаметра и типа трубы, об этом необходимо прочесть в инструкции или уточнить у продавца. Перед работой трубы занесите на некоторое время в помещении, для выравнивания их температурных показателей.
- Отметки мест обреза удобно наносить при помощи маркера.
- Относительно поверхности, необходимо делать перпендикулярные разрезы специальными ножницами.
- Места среза протираются спиртовым раствором, следите за чистотой трубы – используйте сухую тряпку.
- Подберите насадку из аппарата для спаивания, которая подходит диаметру устанавливаемой трубы. Обезжирив ее, поставьте горизонтально и произведите нагрев до 256 градусов.
- Труба с фитингом помещается в нагревательные отверстия, и через определенный промежуток времени вынимаются, труба вставляется в соединительный элемент фитинга и придерживается несколько секунд. Соединения не должны подвергаться механическому воздействию до полного остывания.
При помощи данного способа производиться спайка остальных труб всей сети отопительной системы. Отопление из полипропиленовых труб своими руками необходимо укреплять при помощи клипс, тогда не будет провисания труб. Теплоноситель для данного материала должен не превышать 60 градусов тепла.
Обзор государственных стандартов на полипропиленовые трубы
К большинству изделий во всем мире применяются различные системы контроля, регламентирующие их производство и применение.
Основными нормативными документами в России являются СП, СНиП, ГОСТ: полипропиленовые трубы попадают под требования СП 40-101-96, СНиП 2.04.01-85, ГОСТ Р 52134-2003 и другие.
Основные требования ГОСТ, предъявляемые к трубам из полипропилена
ГОСТ Р 52134-2003 «Трубы напорные из термопластов … Общие технические условия» регламентирует:
- Область применения: трубы из термопластов круглого сечения и применяются для транспортировки питьевой и технической воды, предназначены для обустройства систем ХВ и ГВС, отопления жилых и нежилых зданий.
- Основные параметры и размеры приведены в документе в табличном виде, в этом параграфе содержатся данные о том, какие согласно ГОСТ 52134 2003 труба полипропиленовая должна иметь наружные и внутренние диаметры, толщину стенок, допустимые отклонения и т.п.
- Технические требования: большой параграф содержит характеристики, требования к надежности, сырью, материалам, комплектующим, рекомендации по комплектности, упаковке.
- Требования по безопасности и охране окружающей среды: это раздел указывает классы опасности при производстве труб, содержит ссылочные требования.
- Правила приемки: здесь говорится о методах испытаний, размерах партий, порядке отбора образца труб и фитингов для тестовых проверок и т.д.
- Методы контроля: раздел регламентирует порядок проведения испытаний изделий.
Большими и важными разделами также являются: транспортировка, условия хранения, монтаж труб. Кроме того, к ГОСТ прилагаются различные расчетные таблицы.
Что регламентируют СП, СНиПы
Своды правил, строительные нормы и правила устанавливают регламенты на проектирование, монтаж и эксплуатацию , и систем, в том числе из полипропиленовых труб. Смонтированные с учетом требований СП и СНиП полипропиленовые трубы будут работать наиболее эффективно и долговременно.
Обзор государственных стандартов на полипропиленовые трубы
К большинству изделий во всем мире применяются различные системы контроля, регламентирующие их производство и применение.
Основными нормативными документами в России являются СП, СНиП, ГОСТ: полипропиленовые трубы попадают под требования СП 40-101-96, СНиП 2.04.01-85, ГОСТ Р 52134-2003 и другие.
Основные требования ГОСТ, предъявляемые к трубам из полипропилена
ГОСТ Р 52134-2003 «Трубы напорные из термопластов … Общие технические условия» регламентирует:
- Область применения: трубы из термопластов круглого сечения и фитинги применяются для транспортировки питьевой и технической воды, предназначены для обустройства систем ХВ и ГВС, отопления жилых и нежилых зданий.
- Основные параметры и размеры приведены в документе в табличном виде, в этом параграфе содержатся данные о том, какие согласно ГОСТ 52134 2003 труба полипропиленовая должна иметь наружные и внутренние диаметры, толщину стенок, допустимые отклонения и т.п.
- Технические требования: большой параграф содержит характеристики, требования к надежности, сырью, материалам, комплектующим, рекомендации по комплектности, маркировке, упаковке.
- Требования по безопасности и охране окружающей среды: это раздел указывает классы опасности при производстве труб, содержит ссылочные требования.
- Правила приемки: здесь говорится о методах испытаний, размерах партий, порядке отбора образца труб и фитингов для тестовых проверок и т.д.
- Методы контроля: раздел регламентирует порядок проведения испытаний изделий.
Большими и важными разделами также являются: транспортировка, условия хранения, монтаж труб. Кроме того, к ГОСТ прилагаются различные расчетные таблицы.
Трубы и комплектующие к ним
Что регламентируют СП, СНиПы
Своды правил, строительные нормы и правила устанавливают регламенты на проектирование, монтаж и эксплуатацию водопроводных, отопительных и канализационных систем, в том числе из полипропиленовых труб. Смонтированные с учетом требований СП и СНиП полипропиленовые трубы будут работать наиболее эффективно и долговременно.
Труба ПП: ГОСТ, СНиП и большинство остальных нормативных документов сегодня переведено в электронный вид
Выводы и рекомендации
Соблюдение требований нормативной документации для трубопроводов из полимерных материалов необходимо не только для обеспечения правильной укладки коммуникаций. Для полимерных труб требуется неукоснительное соблюдение температурного режима воды или другой транспортируемой среды, поскольку от этого зависит безаварийная эксплуатация сантехники. Если в жилище монтируется система из полимерных труб, то монтажникам и пользователям необходимо учесть ограничение, прописанное в п.6.1.2 СНиП 41−01−2003 «Отопление, вентиляция и кондиционирование».
Оно требует для систем отопления с трубопроводами из полимерных материалов наличия автоматического регулирования рабочих параметров теплоносителя, чтобы не допустить их превышения:
- Температуры — выше 90 0 Ц;
- Давления — выше 1 МПа.
