Высота дымовой трубы: как самостоятельно рассчитать этот параметр

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:


Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

  • Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
  • С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
  • Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
  • Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
  • Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.


Проходной патрубок на крыше из профнастила

Как рассчитать диаметр дымохода

У разных отопительных приборов требования к тяге свои. Нельзя применять одинаковый метод проведения расчета для камина, печи и газового котла, так как объем и конструкция топок у них разные, количество продуктов сгорания и скорость их образования отличаются. Для практического определения диаметра трубы для всех типов оборудования разработаны свои формулы и правила.

Для банной печи

Минимальный диаметр для банной печи — 14 см

Так как проектируемая печь бани имеет топку, проще всего рассчитать диаметр дымоотвода для нее, отталкиваясь от размера топочного отсека. Экспериментально выведена закономерность, что при сгорании топлива выделяется определенное количество газов, объем которых будет эффективно выходить наружу, если соблюдена пропорция 10 к 1, где первое количество единиц характеризуют величину топки, а второе число – площадь поперечного сечения круглой трубы.

Если речь идет о дымаре, возведенном из кирпича, неважно квадратной или прямоугольной формы, его внутренний проход должен быть больше дверцы поддувала или камеры зольника. Превышение должно быть где-то в 1.5 раза

Минимально допустимый размер квадратного канала для маломощной топки должен быть 140 мм/140 мм. Длина дымохода для печи на дровах в бане может быть произвольной.

Для котельного газового оборудования

Газовый котел, как и другие отопительные установки, характеризуется мощностью, выраженной в киловаттах тепловой энергии на единицу площади. Диаметр или внутренний размер трубы напрямую зависит от этой мощности.

Норма дымохода для газового котла прямоугольной формы канала должна соответствовать правилу, что на 1 киловатт мощности агрегата приходиться 5.5 см² прохода. Диаметр круглого дымохода не должен быть заужен по сравнению с диаметром выходного отверстия камеры сгорания на газовой установке.

Расчет дымохода для печи на дровах

Сечение дымохода больше или равно сечению поддувала

Вначале находят объем продуктов сгорания, попадающих в дымоканал, по формуле

где, B – скорость, при которой сгорают дрова (зависит от породы древесины и определяется по таблицам), V – объем необходимого для процесса горения воздуха, t – температура газов в трубе;

Затем проводят расчет дымохода, по формуле:

Определив общую площадь прохода, исходя из полученного диаметра, несложно рассчитать внутренние стороны квадратного или прямоугольного дымаря.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

Высота трубы указывается, как правило, в тех. паспорте на котел

Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты
Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле
В крайнем случае, эти параметры могут быть одинаковыми

Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора

Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Расположение дымохода и направление ветра: как не допустить завихрений

Согласно всем строительным нормам и правилам, дымоход должен возвышаться над кровлей на определенном расстоянии. Это необходимо для того, чтобы воздуха на выступающих частях крыши ввиду завихрений не вызывал обратную тягу.

Обратную тягу воочию можно встретить в виде дыма, который валит из камина прямо вовнутрь помещения. Но и лишняя высота дымохода тоже не нужна, иначе тяга станет слишком сильной и тепла от такого камина не дождаться: дрова будут испепеляться, как спичка, не успевая давать жар.

Вот почему так важно рассчитать высоту дымоходной трубы максимально точно, в особенности учитывая направление действующих на местности ветров:

Если труба оказалась расположенной слишком близко к густым деревьям или высокой стене, ее необходимо нарастить асбестоцементной или стальной трубой.

В этом видео вы также найдете ценные советы по устройству дымохода и решения проблем с его высотой:

Что делать если сечение дымохода квадратное?

Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.

В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.

Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.

Высота и сечение – есть ли связь

Теперь важно понять, существует ли связь между определением высоты печной трубы над коньком и ее сечением. Безусловно, эти параметры должны быть между собой полностью согласованы

Ведь так обеспечивается эффективная работа всей отопительной системы.

Важно понять, как образуется тяга. Так, нагретый воздух стремится вверх

Его температура будет низкой, если дымоходный канал будет небольшим. Здесь не стоит соблазняться и полагать, что качество тяги будет лучшим, если сечение канала будет большим. Чем больше сечение канала, тем быстрее будет падать температура воздуха. А это приводит к ухудшению тяги. Как следствие, все это может привести к образованию конденсата в печной трубе.

Итак, как быть если существующий дымоход в доме сравнительно широкий? Можно ли увеличить тягу и исключить появление конденсата? Здесь все просто. Вам необходимо сократить диаметр, но при этом увеличить высоту печной трубы над коньком. При таких условиях тяга может быть еще большей, что негативно может сказать на работе отопительной системы. Причина в том, что котел будет неспособен быстро нагреваться, так как будет очень быстрая смена воздуха. Как следствие, увеличивается и расход топлива, необходимый для обогрева вашего жилья.

Чтобы все эти проблемы исключить, рекомендуется произвести точные расчеты касательно определения высоты и сечения печной трубы над коньком. В большинстве случаев для этого стоит обратиться к профильным специалистам. Также существует специальный онлайн-калькуляторы.

Минимальная высота дымохода

Данный параметр зависит от следующих показателей:

  • в какой области крыши находится выход трубы по отношению к коньку;
  • какой угол наклона имеет скат крыши;
  • есть ли рядом с трубой деревья или высокие сооружения;
  • насколько сильны ветры в местности;
  • каковы средние годовые показатели высоты снежного покрова.

Если дистанция между коньком и дымоходной трубой составляет меньше одного метра, рекомендуемая минимальная высота — около 50 см. При подобном расположении получается серьезная экономия материалов, которые нужны для установки дымоотвода.

Помимо прочего, зимой в этой зоне будет копиться меньше снега. Это обезопасит от протечек, когда наступит весна и снег станет таять.

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер

Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:


Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

  • Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
  • С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
  • Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
  • Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
  • Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.


Проходной патрубок на крыше из профнастила

Особенности расчета

Эту процедуру можно провести двумя способами. Для первого нужно вычислить:

  1. Температуру газов при входе в трубу.
  2. Среднюю скорость прохождения дыма через трубу.
  3. Скорость сгорания дров.
  4. Объем воздуха, который необходим для поддержания горения.

Эти величины нужно вставить в формулу и рассчитать, какой объем газов будет выходить через дымоход. Далее полученную цифру вставляют в еще одну формулу и рассчитывают оптимальное сечение дымовой трубы. При этом считается, что высота дымохода будет равняться 5 м. Так как этот способ требует вычисления многих показателей и является достаточно сложным, его используют очень редко.

Есть более простой метод. Он придется по душе каждому, кто хочет сделать классический мангал с трубой. Этот способ еще называют шведским. Согласно ему нужно рассчитать только два показатели и использовать специальный график.


Показатели:

  1. Площадь топки.
  2. Площадь дымоходного канала.

График имеет три линии. Каждая из них обозначает дымоход с разным сечением: круглым, квадратным и прямоугольным. Цифру, которую рассчитали выше, ищут на оси абсцисс и дальше пальцем ведут вверх. Далее палец должен пересечь одну из трех линий. В точке пересечения смотрят на ось ординат и определяют высоту дымохода. Если получается очень большая высота, например, 3,5 м, то нужно сделать повторный расчет, взяв при этом большую площадь канала.

Согласно этому методу для металлического мангала с размерами 72х25 см подходит такой дымоход:

  1. Высота дымовой трубы 2 м.
  2. Диаметр трубы или канала с круглым сечением – 16-17 см.

С помощью этого способа также можно рассчитать параметры дымохода мангала, который планируется построить из кирпича. Метод сначала создавали для каминов. Они очень похожи на кирпичный барбекю или мангал.

Для каких параметров нужен расчет

Основные параметры любого вертикального дымохода – длина и внутреннее (рабочее) сечение дымоотводящего канала. Вся приведенная ниже информация одинаково верна для отопительных приборов на любом виде топлива, но параметры дымоходов для газовых котлов рассчитывают специалисты лицензированной проектной организации.

Длина

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками.

Диаметр дымохода

Не менее важен для создания тяги и диаметр дымохода. При установке современных отопительных агрегатов минимальный диаметр определяется просто – по паспорту агрегата (и диаметру выходного патрубка). Кроме того, в нормативных документах приведены минимальные размеры сечения дымоходов, соответствующие агрегату определенной мощности. Эти данные приведены в паспорте агрегата.

При использовании уже существующей традиционной печи дымоход оставляют прежним. При устройстве кирпичной печи и дымовой трубы своими руками необходимо пользоваться проектом (желательно не скачанным в интернете!) и выкладывать трубу в точном соответствии с чертежом. То же относится и к отдельно стоящим кирпичным конструкциям.

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

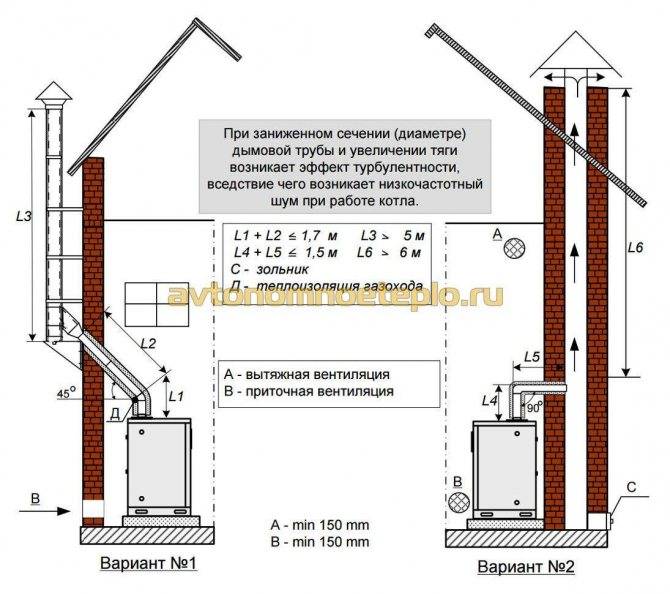

Принципы работы дымохода печи и бытовых котлов

Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.

Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.

Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.

Принцип работы дымохода прост:

  • выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
  • дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
  • если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
  • так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.

Подключение коллективного дымоканала

При коллективном дымоходе отопительные устройства должны быть однотипными

Необходимость иметь один дымарь на несколько домохозяйств возникает, если есть необходимость в экономии средств, площадей либо нет возможности по-другому организовать систему вывода отработанных газов. С технической точки зрения это вполне допустимый вариант и такие конструкции эффективно эксплуатируются.  В этом случае необходимо рассмотреть два варианта задач:

  • Подключение к устройству однотипных отопительных устройств.
  • Подсоединение к линии принципиально разных тепловых установок, например, газовый котел и камин из кирпича.

В первом случае нет никакой сложности для включения оборудования в общий канал, так как для таких устройств можно рассчитать дымоканал на один показатель тяги, при котором все агрегаты будут правильно работать.

Во втором варианте согласовать устройства не получится, так как дымоотвод для камина должен занимать 1/10 площади топки, а это чрезмерно много для котла. В результате получается либо избыточная, либо недостаточная тяга для одного из устройств, что чревато негативными последствиями.

Самым правильным решением будет применить двухканальную систему. Суть ее в том, что внутреннее пространство трубы разделено на два канала, каждый из которых рассчитан на свое отопительное оборудование.

Строительные нормативы

Основные нормативные документы для дымоходов в котельных:

  • СНиП ІІ-35-76 «Нормы проектирования. Котельные установки»;
  • СП13-101-99 «Правил надзора, обследования, проведения технического обслуживания и ремонта промышленных дымовых и вентиляционных труб»;
  • Правила эксплуатации и ремонта металлических труб котельных регламентируются инструкцией РД-34.0-21.562-93, железобетонных — РД34.21.562-93;
  • ОНД №86 –для расчета высоты;
  • СНиП 2.01.07-85 «Определение ветровых нагрузок»;
  • Для определения прочности фундамента – СниП 2.03.01-84, 2.02.01-83;
  • Для стальных труб требуется соблюдение СП53-101-98.

Главные правила установки дымохода

Мало кто знает, что внешний дымоотвод сильно влияет на объем потребляемых ресурсов и комфортность температуры в помещении. Однако труба дымохода не только избавляет дом от топочных газов и дыма, но также оказывает серьезное воздействие на КПД отопительной системы, огнебезопасность, комфортность воздуха и расход сырья. Но для этого нужно выставить его на правильную высоту над крышей.

Перед расчетом параметров дымохода и его установкой, стоит тщательно продумать данные аспекты:

  • Какое топливо будет использоваться. Это влияет на оптимальный материал, из которого будет сделан дымоход, поскольку образующиеся во время отопления газы имеют разную температуру.
  • Параметры дымохода. А именно — особенности конструкции, уровень возвышения над кровлей и внутреннее сечение. От этого зависят функциональные особенности отопительной системы. Несоответствие перечисленных показателей часто ведет к неправильной работе печей и котлов.
  • Наличие и особенности вентиляции. Большинство отопительных устройств, при которых формируются топливные газы, нуждаются в хорошей вентиляции. Однако не всегда рентабельно и рационально строить ее отдельно, поэтому чаще вентиляцию совмещают с отопительной системой.

Можно выбрать материалы и произвести расчеты своими силами. Однако для экономии времени и большей надежности можно все подсчитать на специальном калькуляторе или обратиться к специалистам.

Некоторые рекомендации перед установкой:

Лишь после учета этих аспектов можно переходить к расчету высоты.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Параметры дымовывода

Дымоход обустраивают в самом высоком месте кровли

К основным параметрам дымоотвода относят его внутреннюю конфигурацию, диаметр или площадь поперечного сечения и высоту. Все эти параметры подбираются в комплексе, чтобы создать необходимую тягу для того или иного котельного оборудования.

Сечение овальной формы обладает свойством закручивать продукты сгорания в спиральном направлении за счет неравномерного прогрева вертикальных стенок, при этом они получают дополнительное ускорение.

Сечение прямоугольной формы работает хорошо, но при условии, что внутри поверхность приближена к идеальной по гладкости. Иначе шероховатости и неровности приводят к торможению потока внутри.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.


Схема установки декоративного доборного фартука
Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Как устроен дымовывод

Для корректной работы камина или печи необходимо правильно рассчитать диаметр трубы

Устройство канала для отвода дыма состоит из трубы, которая может быть круглого сечения разного диаметра или квадратной, прямоугольной формы. Система подключается к котельному оборудованию через выходное отверстие. Кроме отвода газов часть кислорода проникает в топку через дымарь, что способствует процессу горения.

Основные части дымовывода:

  • Трубный канал. Это основная часть конструкции. Как правило, внутри устройства должны быть гладкие стенки, чтобы на них меньше оседала сажа и не было дополнительного сопротивления току воздуха.
  • Шиберная заслонка. Этот элемент устанавливают в начале хода, с помощью него можно частично или полностью перекрывать канал, добиваясь определенной силы тяги. Заслонка помогает удержать тепло внутри помещения при хорошо разогретой печке.
  • Конденсатосборник – необходимая часть дымохода, куда попадает влага, осаждающаяся на внутренних стенках при охлаждении пара, который всегда присутствует в дыме. Расположение этого устройства в общей схеме обычно внизу вертикального стояка.
  • Окно для проведения ревизии – небольшое отверстие в дымовыводе прикрытое дверцей, чтобы можно было просмотреть канал на наличие в нем сажи, смолянистых отложений и посторонних предметов и по надобности удалить их.

Тяга внутри системы газоотведения происходит за счет того, что вверху и внизу канала давление разное. Чем больше размеры дымохода, тем быстрее дым выходит наружу из печки.
