Как выбрать и подключить трехходовой клапан для системы отопления: устройство и принцип работы механизма, лучшие модели и их цены, схемы обвязки

Установка трехходовых клапанов в системе отопления

Монтаж смесительного клапана

При монтаже СВ следует соблюдать несколько правил:

  1. Следовать стрелкам на вентиле, показывающим направление потока. Также необходимо знать обозначения направлений: А – прямое, В – перпендикулярное, АВ – общий вход/выход.
  2. Учитывать существование двух трехходовых моделей:
  • симметричные;
  • ассиметричные.

У симметричных потоки приходят с боковых торцов. На выходе через центральный торец поток уже смешанный. В случае ассиметричных – более тёплый поток поступает с торца, а  тот, что холоднее – снизу. Выход уже смешанного потока – через второй торец.

3. Производить  подключение клапана термоголовкой (приводом) вверх.

Врезка

Варианты врезки СК зависят от компоновки системы отопления.

  1. Излишний нагрев теплоносителя в обратной линии отопления приводит к избыточному давлению в системе. Оно устраняется монтированием перемычки (к входу В).

Соединённые вершинами синие треугольники обозначают насос, благодаря которому происходит циркуляция воды в системе.

В автономных системах отопления клапан обычно присоединяется к котлу. Тогда врезается балансировочный клапан (синим цветом на схеме).

  1. При возможности перепуска теплоносителя в обратку (обычно при автономной котельной) смесительный клапан выполняет и разделительные функции. Тогда врезается ещё один балансировочный клапан (ко входу В трёхходового клапана).

Монтаж разделительного клапана

Разделительный клапан используется при необходимости снизить температуру теплоносителя из источника. После разделения потока теплоноситель попадает к потребителю без перегрева.

Такая ситуация требует наличия насоса.

Рекомендации

Обязательные правила при монтаже любого трёхходового клапана:

  • Обязательна установка манометров с обеих сторон клапана;
  • перед устройством монтируется фильтр, чтобы защитить от всяких примесей;
  • корпус устройства не нагружен;
  • перед клапаном врезать приспособления, снижающие избыточное давление;
  • клапан не располагают над приводом;
  • с обеих сторон устройства выдерживать прямые участки, если это рекомендовано производителем.

Схемы расположения

  1. Простейшая схема с твёрдотопливным котлом:

Трёхходовой клапан в такой схеме отопления защищает от конденсата и перегрева, поддерживает температуру в контуре.

  1. Более сложная схема – с электрокотлом и тёплыми полами:

Для организации нескольких контуров полов применены гидроколлекторы.

  1. Бойлер с трёхходовым клапаном и котлом позволяют обойтись одним контуром:

Проверка на работоспособность

  1. Внешний осмотр корпуса на наличие трещин.
  2. Плавная прокрутка регулятора во все стороны.
  3. Проверка термоголовки – она нагревается строительным феном, проверяется соответствие движения штока показателям.
  4. При необходимости проверяется электропривод (при наличии) – тестером, с соответствующей разборкой электропривода.

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

  1. Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
  2. Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры. Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.

Схема коллекторного подключения

Порядок выполнения работ следующий:

  1. Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
  2. С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
  3. Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
  4. Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.

Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:

  • циркулярный насос;
  • смеситель трехходовой или насосно-смесительный узел;
  • кран, чтобы сливать воду;
  • воздухоотвод.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

  1. Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
  2. Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры.  Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду. Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях. Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Лучшие производители трехходовых клапанов

В связи с тем, что трёхходовые клапаны являются достаточно востребованными на современном рынке теплового оборудования, они пользуются огромным спросом.

Поэтому, после того, как вы решите какой именно клапан вам подходит, изучите лучших производителей, для того, чтобы выбрать именно тот клапан, который прослужит вам долгую службу.

Разберём лучших производителей 3-х ходовых клапанов на рынке теплового оборудования.

  • ESBE – если у вас нет возможности купить дорогостоящий клапан, то производитель ESBE именно то, что вам нужно. Имею достаточно низкую цену на товар, производитель отвечает за качество и лёгкость в монтаже.
  • NAVIEN – уже очень длительный период времени этот производитель занимает первые позиции в списке лидеров производства теплового оборудования, в том числе 3-х ходовых клапанов. Покупатели отзываются только положительно из-за надёжности и долговечности продукции. Производитель не экономит на материалах и тщательно проверяет каждый продукт.
  • DANFOSS – продукция этого производителя пользуется особенной популярностью среди покупателей за счёт особой точной регулировки и устойчивости.
  • IVAR – данный производитель славится такой же хорошей надёжностью, как и все другие, но у него в арсенале есть клапаны не только для систем отопления, но и для систем охлаждения.
  • HERZ – данный производитель является №1 на современном рынке товаров отопления. Herz подкупает покупателей своей надёжностью и огромным функционалом продукции. Ассортимент товаров достаточно масштабен, что не может не радовать потребителя. С продукцией Herz сможет разобраться даже новичок.

Трехходовой кран для отопления

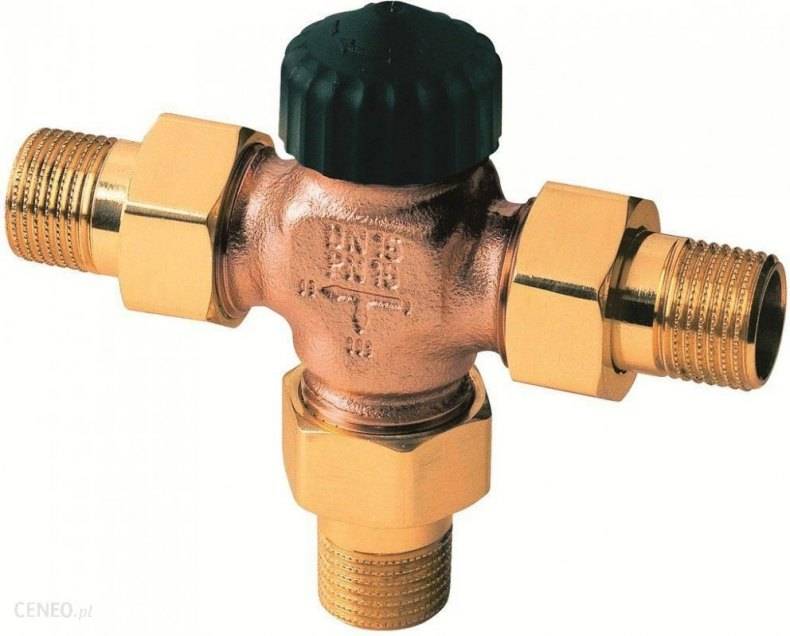

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

  1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  2. С постоянным гидравлическим режимом.
  3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

  • По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

  1. Современный трехходовой кран делится на два типа по способу управления:
  2. Ручной.
  3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Полезные советы

Перед тем как запустить систему отопления, необходимо убедиться, что трехходовой кран и остальные узлы полностью исправны, не нуждаются в ремонте или замене, а также соответствуют эксплуатационным требованиям. Не рекомендуется устанавливать тройник на трубопровод с диаметром труб от 40 миллиметров

При эксплуатации в горячей среде кран открывают с особой осторожностью, в противном случае появится риск отказа гидравлического клапана

Самым лучшим материалом для трехходового крана является латунь

Специалисты рекомендуют размещать регулирующие устройства или ручку поворота со штоком таким образом, чтобы они находились в свободном доступе. При выборе подходящей модели крана желательно отдавать предпочтение изделиям из латуни. Они характеризуются большим сроком службы и устойчивостью ко всевозможным воздействиям.

Что касается способа управления, то оптимальным вариантом станет изделие с пневмоприводным контролем. Перед тем как сделать выбор и купить тройник, лучше проконсультироваться со специалистом, поговорить о возможных плюсах или минусах доступных моделей, а также почитать отзывы о них на тематических форумах.

Общая информация

Не секрет, что проблема неравномерного распределения тепла в помещении зачастую доставляет хозяевам немало хлопот. Чтобы избавиться от неприятного явления и создать комфортный температурный режим, в отопительную систему нужно внедрить специальное устройство — регулятор тепловой мощности или трехходовой кран.

Механизм обеспечивает рециркуляцию жидкости-теплоносителя путем смешивания с основным током определенного количества остывшей обработки. В настоящее время тройники устанавливают в системах водоснабжения горячей водой, отопительных контурах и водопроводных системах.

Трехходовой кран – многофункциональный, долговечный

В большинстве случаев трехходовые краны устанавливают в системах отопления со множеством узлов и контуров, что необходимо для стабилизации температуры во всех радиаторах. Применение устройства позволяет контролировать поток теплоносителя, распределяя его по разным частям помещения (например, в кухне, гараже и жилых комнатах). Среди основных преимуществ изобретения выделяют:

  • компактные и эргономичные размеры;
  • многофункциональность;
  • простоту монтажа, эксплуатации и обслуживания;
  • высокую герметичность;
  • большой срок службы;
  • удобство переключения между режимами работы.

Как правильно установить трехходовой кран – подскажет вам это видео:
