Колун для дров: особенности инструмента

Как правильно точить колун

Вопрос заточки лезвия топора колуна остается открытым и сегодня.

Стоит ли его вообще точить?

Толщина лезвия, как правило, не превышает 5мм по всей поверхности, а специалисты советуют использовать плавающую заточку (острота возрастает к центру лезвия инструмента).

Это позволит справляться с древесиной различных пород.

Угол заточки также имеет значение.

У большинства колунов клин заточен под углом 40 – 60 градусов.

При этом, слишком острый угол не подходит для работы с мягким и влажным материалом.

Инструмент будет застревать в волокнах.

Тупой угол не подходит для мерзлых и сухих чурок, так как инструмент попросту будет отскакивать.

Заточка лезвия выполняется электрическим точилом на низких оборотах.

Периодически нужно смачивать клин инструмента водой, что предотвратит его перегрев при трении.

Надежные производители дровоколов

Определяющим критерием для выбора инструмента является репутация и надежность изготовителя. Рассмотрим несколько известных производителей, заслуживших доверие на российском рынке.

Champion — один из самых популярных брендов переносного садового и силового оборудования. Фирма предлагает широкое разнообразие, регулярное обновление моделей, выгодное соотношение цена — качество. Благодаря этому, инструменты компании пользуются большим спросом. А для России разработано оборудование, соответствующее климату страны.

Patriot — бренд, который выпускает электроинструменты, силовую и садовую технику. Права на бренд для продажи оборудования в России были выкуплены в 1999 году. К преимуществам Patriot можно отнести надежные двигатели техники, экономичное потребление топлива и энергии. Patriot — это производитель, который заботится о том, чтобы у клиента были только качественные комплектующие на замену.

Al-Ko — немецкая торговая марка техники и оборудования для дачи и сада. Компания была основана в 1931 году Алоисом Кобером как небольшая мастерская. Сегодня это крупная компания, которая насчитывает в общей сложности 45 представительств по всему миру, 4000 сотрудников и является одним из ведущих производителей в разных областях. Предприятие постоянно повышает качество и дополняет функциональность в сочетании с современным дизайном, удобством и надежностью.

Kolundrov — отечественная компания, специализирующаяся на производстве дровоколов, печей и аксессуаров для разведения очага. Компания появилась на рынке в 2016 году и выпустила более 15 000 изделий.

Greenween — молодая российская фирма, основанная в 2015 году. Производитель товаров для дачи и сада.

Критерии выбора

Прежде чем начинать листать буклеты и просматривать сайты компаний, предлагающих оборудование, следует определить следующие ключевые параметры выбора:

• потребность в дровах;
• качество леса (какие породы, прямой, узловатый, сухой, сырой);
• физические возможности того, кто будет работать;
• приемлемая цена покупки;
• сумма эксплуатационных расходов за время службы.

Выбор колуна зависит от породы дров, физических способностей Итак, какой колун выбрать для колки дров? Если по результатам этих оценок решено, что достаточно будет обычного ручного колуна, то необходимо подержать его в руке, взмахнуть несколько раз. Учтите, что таких взмахов вам предстоит не одна сотня. Для наколки сухих не толстых поленьев без сучков будет достаточно обычного клинового колуна весом 1,5-2 кг

Если же предстоят сырые и узловатые чурки, то лучше выбрать более тяжелый топор на длинной рукояти с дополнительными выступами перед обухом, весом 3-5 кг. Разумеется, он должен быть по плечу и по силам работающему.

Очень важна рукоятка. она должна быть ровной, без задиров и шероховатостей. Пяток поленьев для камина или субботнего шашлыка можно расколоть и обычной березовой рукояткой. Для больших объемов лучше подойдет пластиковая рукоять с резиновыми накладками. Он лучше погасит вибрации и удары, неизбежные при раскалывании плотной, сырой и узловатой древесины.

Если же производительность ручного дровокола не устраивает, то при выборе механизированной модели обязательно нужно учесть следующие моменты:

• Место для работы. Необходима ровная площадка, лучше под навесом от непогоды, чтобы разместить и гору поленьев, и сам агрегат, и наколотые за время работы чурки.
• Для вертикальных устройств высота помещения или навеса должна позволять свободно закладывать самые длинные поленья.
• Если работать агрегат будет под открытом небом- нужно место для его хранения.
• Возможности сети электроснабжения должны соответствовать потребляемой мощность привода.
• Для сложных устройств нужно сразу определиться, кто и где их будет обслуживать и ремонтировать в случае необходимости.

И, наконец, весьма важный фактор для решения вопроса, какой колун выбрать- это репутация изготовителя. Безымянный китаец вряд ли прослужит долго, а ремонт его может обойтись дороже, чем новый агрегат хорошего бренда.

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Сфера применения

Сфера применения устройства понятна из их названия. Они используются там, где требуется наколоть дрова.

Простые механические устройства используют для того, чтобы запасти топливо за дачном участке или в небольшом домике.

Если потребность в дровах выше, например, требует обеспечить:

• большой дом на весь сезон;
• коммерческая баня;
• шашлычная.

потребуется более производительный аппарат.

Для организаций, поставляющих дрова на заказ, нужен будет мощный агрегат с многотонной гидравликой, возможностью выбора направления закладки и сменными лезвиями. Иногда дровоколы встраивают в большие дровозаготовительные комплексы, где они работают в линии сразу после поперечных пил.

Виды колунов и их характеристики

Существует несколько классификаций дровоколов.

По способу приложения раскалывающего усилия:

• динамические, короткий удар наносится массивным лезвием, разогнанным до определенной скорости;
• статические, усилие постепенно нарастает до момента раскалывания.

По способу закладки чурки они делятся на:

• вертикальные, лезвие расположено горизонтально, оно вдавливается в чурку сверху или снизу;
• горизонтальные, лезвие расположено вертикально, лежащая на основании чурка надвигается на него (или наоборот);
• универсальные, способ закладки может меняться в зависимости от выбранной текущей конфигурации устройства.

Универсальные агрегаты, как правило, мощные и дорогие и применяются в промышленных условиях.

По способу подачи различают:

• с подвижным лезвием;
• с толкателем бревна.

Как выглядит колун для колки дров

Принципиальной разницы между ними нет, выбор зависит от удобства реализации. Лезвия сложной конфигурации, способные расколоть полено на несколько частей, чаще делают неподвижными

По способу привода дровоколы делятся на ручные и механические.

Ручные

Приводятся в действие мускульной силой человека. К ним относятся и традиционные колуны для колки дров – тяжелые топоры клиновидной формы на длинной ручке. Они требуют больших затрат энергии и определенного навыка работы, особенно при раскалывании сырых, искривленных и сучковатых поленьев. В последнее время появились колуны с лезвием сложной изогнутой формы, облегчающие раскалывание. С таким топором даже женщина или подросток может осилить узловатое полено.

Механические

В них мускульная сила человека прикладывается к лезвию через систему рычагов, пружин, шарниров. Механизм преобразует прикладываемые усилия, и увеличивает их за счет большего расстояния, проходимого рукояткой.

К этому же типу относятся колуны с закрепленным вертикально на основании лезвием и кольцом – обоймой. В нее закладывается полено, по нему сверху бьют обычной кувалдой. Лезвие расщепляет полено на две или четыре части. Такие устройства более безопасны, чем ручные колуны- топоры.

Механические с электрическим приводом

Здесь привод осуществляется от электромотора и его крутящий момент преобразуется редуктором. Используются реечные и червячные передачи. Чаще всего применяется горизонтальная закладка. Такие установки не требуют затрат физических усилий при раскалывании. На них, не утомляясь, даже подросток или женщина может за полдня наколоть недельную норму здорового дровосека с огромным колуном. Производительность зависит от мощности электромотора и типа передачи.

Винтовые

Несколько отличается от всех остальных устройств способом приложения усилия и видом лезвия. Они имеет вид не клина, а конуса вращения. Лезвие упирается острием в полено не со стороны среза, а сбору, и ввинчивается между волокон, раздвигая их до момента разрыва слоев. Привод может быть ручной или электрический. Способны раскалывать самые узловатые и сырые поленья.

Винтовой колун

Гидравлический

Давление на лезвие или на толкатель осуществляется гидравлическим цилиндром. Этот тип устройств наиболее производительный, но и наиболее сложный в устройстве и в обслуживании.

Основные виды колунов

Ручные колуны можно разделить на виды, в зависимости от размера и формы головы.

Современные инструменты в силу конструктивных особенностей могут иметь черты одновременно нескольких видов:

Большая массивная голова и длинная рукоять.

Вес может достигать 5кг.

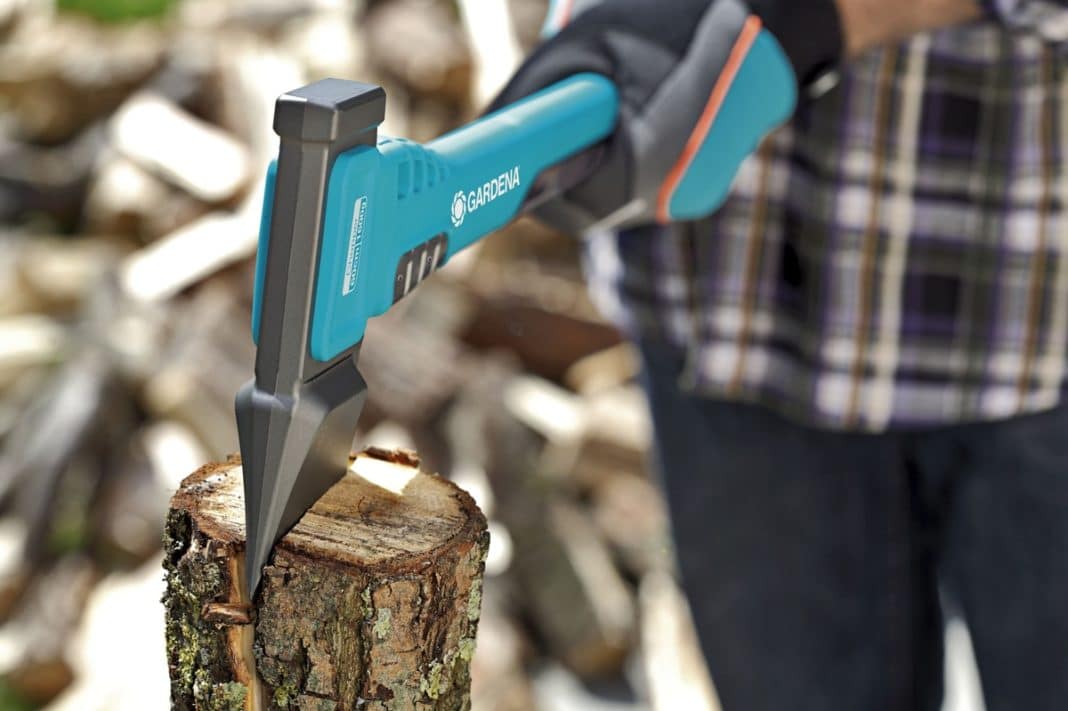

Мини-колун

Имеет вес от 1.5кг и относительно короткую рукоять, до 60см, что ограничивает область использования этого инструмента.

Не подходит для работы с большими чурбаками, а для тонких веток предпочтительнее использовать обыкновенный топор.

“Утюжок”

Классика отечественного производства.

Габаритный инструмент, отверстие, под рукоять которого расположена близко к обуху.

Колун-кувалда

Тяжелый инструмент, предназначенный для работы с крупными поленьями.

Наличие ударного обуха позволяет использовать инструмент для заколачивания клиньев.

Имеет прямые скосы, и выглядит в виде клина.

Ушастый

Тонкое лезвие, как у обыкновенного топора.

При этом на голове есть специальные “уши”, предназначенные для резкого расширения трещины во время удара.

Китайский

Отдельно следует выделить китайский колун.

Отличается узким носиком, который, по сути, представляет собой клин с рукоятью.

Забивается в древесину с первого раза, но часто намертво застревает.

Извлечь голову можно ударом обуха о бревно либо раскачиванием.

В результате можно наблюдать лопнувшую проушину или нарушение крепления топорища к колуну.

Краткий обзор лучших колунов

Данный рейтинг колунов был составлен по отзывам покупателей.

FISKARS X27

FISKARS X27 Эта модель заслуженно лидирует, набрав 9,9 баллов при цене 6-6,5 тыс. руб.

сочетание небольшого веса в 2,6 кг с длинной удобной 80-сантиметровой рукоятью дает возможность расколоть сложные чурки даже не очень сильному, но ловкому человеку. Лучший колун для колки дров превратит их заготовку из нудной работы в развлечение.

MATRIX 21816

Бюджетная модель китайского производства набрала 9,7 баллов при стоимости 1500-2100 руб.

Лезвие из инструментальной стали надежно насажено на фибергласовую рукоять. Оно снабжено боковыми выступами, облегчающими раскалывание сложных поленьев.

MATRIX 21816

Хороший топор относится к классу легких колунов- его вес 2100 г. Требует частой заточки.

Тяжелый колун KRAFTOOL 20657-27

Предназначен для сложных условий работы и интенсивных нагрузок. Инструмент применяется для древесины всех пород. При цене 3400 руб. он набрал 9,2 балла.

KRAFTOOL 20657-27

Особо прочная рукоятка, армированная фибергласом, обеспечивает одни из самых высоких показателей прочности и стойкости к раскалыванию, в том числе и при температурах до -40.

TRUPER MACH-18

8,7 балла при цене 930 руб.

Это не традиционный колун, но традиционный латиноамериканский тяжелый клинок также подойдет, чтобы наколоть дрова для походного костра или шашлыка. Мачете имеет тяжелое лезвие и удобную обрезиненную рукоять. На обратной стороне лезвия есть зубы- им можно спилить небольшое деревце

При обращении с ним нужно соблюдать осторожность

Как правильно колоть дрова

Многие видели в кино или в деревнях, как человек колет дрова. Однако если задать вопрос кому-то, кто никогда сам не брал топор в руки, как это делается, он вряд ли сможет ответить верно.

А между тем, в этом нет ничего сложного:

• Помните, что во время колки дров могут лететь довольно крупные и острые щепки. Поэтому постарайтесь выбрать на участке такое место, где они не будут никому мешать или угрожать чьей-либо безопасности.

• Установите на выбранном месте самый широкий и твёрдый пень, какой только сможете отыскать.

  Знайте, что он обязательно должен превышать по ширине всё, что вы собираетесь порубить на мелкие дрова. Он должен быть высотой чуть ниже Вашего колена, чтобы удар по бревну был достаточно сильным.

• Наденьте перчатки и защитные очки. Кто-то предпочитает обходиться без этого, но разве Вы хотите, чтобы топорище во время замаха внезапно выскользнуло из рук и полетело в спину соседа? Или Вы мечтаете, чтобы какая-нибудь особенно резвая щепа отлетела прямо Вам в глаз и навсегда приобщила к пиратскому сообществу? Нет? В таком случае не стоит пренебрегать мерами безопасности.
• Поставьте колоду, которую предполагается разрубить, и установите её на той стороне пня, которая находится дальше от также. Это делается из соображений безопасности: в случае промаха топор познакомится не Вашим Вы коленом, а с пнём-плахой.
• Возьмите колун в обе руки, крепко сожмите его и замахнитесь, запрокинув его над голову. Затем резко опустите колун остриём на сруб колоды.

Готово! Теперь смело можете хвастаться, что умеете колоть дрова.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

• болгарка (а также зачистные и отрезные диски к ней);
• инструменты для разметки и измерений;
• сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

• амортизатор от легкового автомобиля;
• швеллеры;
• стальные трубы (диаметром от 4 см до 7 см);
• профильная труба 3х6 см (4х6 см);
• втулка от автомобильной подвески (допускается изношенная);
• рельс (30-40 см);
• уголок;
• двутавр (No 12-16).

Шаг 1. Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Примерная схема пружинного дровокола своими руками

Шаг 2. Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Опора будущего дровокола

Шаг 3. Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4. Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Определяется высота установки опоры

Шаг 5. Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Укосины из уголков

Шаг 6. Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Цилиндрический фиксатор для пружины

Шаг 7. Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю

При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли. Ось втулки должна быть параллельной земле

Ось втулки должна быть параллельной земле

Шаг 8. Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Коромысло из швеллера

Шаг 9. Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

Шаг 10. Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Зубило на конце профильной трубы

Шаг 11. Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Для удобства на дровокол установлена рукоятка

Шаг 12. Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Колуном наносятся удары

Механика раскалывания древесины при внедрении в нее колуна

Шаг 13. Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Раскалывание дров с помощью пружинного дровокола

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Рекомендации нашего эксперта

Чтобы дровокол был надежным и служил максимально долго, стоит прислушаться к следующим советам:

1. Не игнорируйте покраску конструкции, особенно когда планируется ее установка на улице.
2. Делайте расчеты с запасом. Это касается мощности движков, толщины стали и прочих показателей.
3. Начинайте работу со схем и чертежей. Правильная подготовка сэкономить время при монтаже и поможет избежать потери материалов из-за ошибок.
4. Сначала примеривайтесь, а после выполняйте сварку или другую фиксацию.

Дровокол значительно облегчает жизнь пользователей, которым часто приходится заниматься заготовкой поленьев. Один раз собранная конструкция в дальнейшем сэкономит время и силы. Ее самостоятельно изготовление позволяет избежать лишних трат.

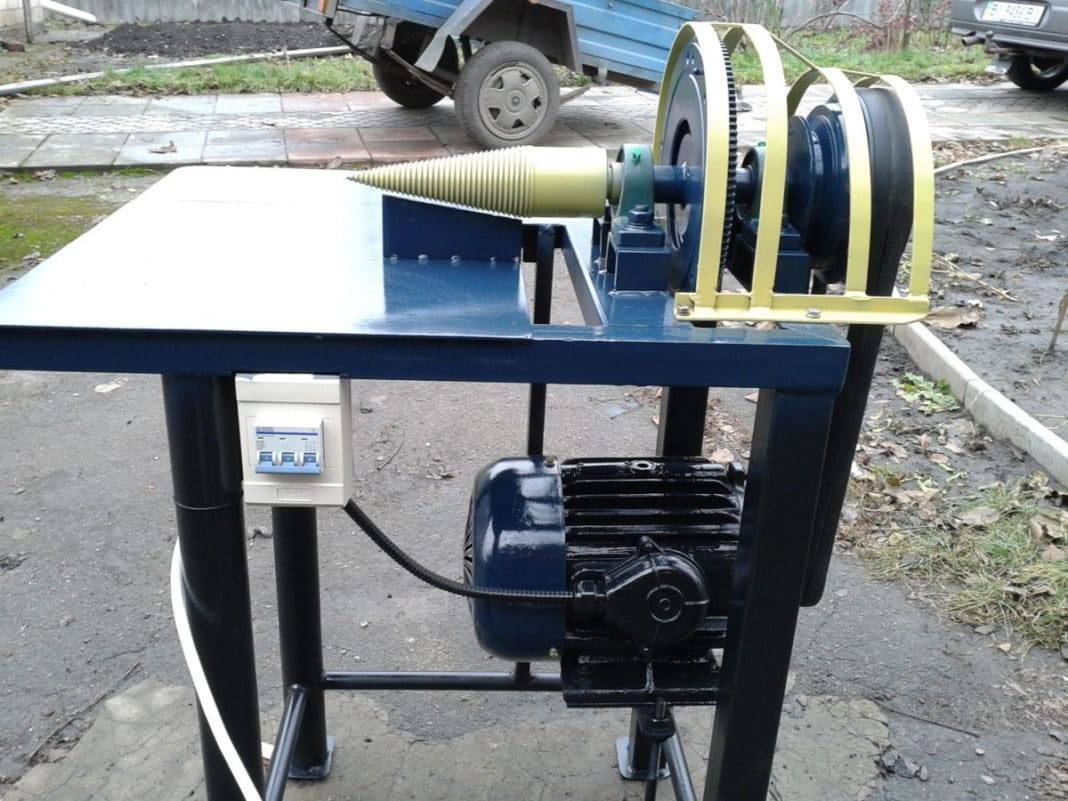

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Характеристика параметров изделия

Инструмент выбирается в зависимости от необходимых параметров. К ним относятся:

• Масса. С одной стороны, чем тяжелее колун, тем быстрее будет раскалываться полено. Однако при продолжительной работе быстрее наступает усталость. Поэтому масса подбирается в соответствии с физическими возможностями человека. Разбег веса колуна находится в пределах 2−5 кг .
• Форма лезвия. Стандартный вариант — клиновидный. Он применяется чаще всего. Но встречается и ушастый вид. Колоть им можно только сухие поленья. В древесине с высокой степенью влажности он может застрять.
• .Материал рукоятки Основным материалом служит древесина, которая обладает способностью гасить колебания от удара. Однако дерево в процессе работы раскалывается. В качестве замены древесины используется материал — фибергласс. Он намного легче ее, а по прочностным характеристикам приближается к металлу.
• Длина рукоятки. В зависимости от нее увеличивается сила удара.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Заключение

Ручная рубка дров – это целая наука и ее придется постепенно освоить. Когда набьете руку, то процесс уже не будет отнимать у вас столько сил, как вначале. Хороша и механическая колка дров, она не только облегчает труд, но и экономит массу времени

Но осторожность нужна всегда, при любом способе колки.

Источники

• https://pechiexpert.ru/koluny-dlya-kolki-drov-01/
• https://stroy-podskazka.ru/vidy/koluny/
• https://instrumentn.ru/obshhij-razdel/kolun-vidy-harakteristiki-i-vybor
• https://expertology.ru/8-luchshikh-kolunov-dlya-kolki-drov/
• https://markakachestva.ru/rating-of/4429-luchshie-koluny-dlja-kolki-drov.html
• https://lesoteka.com/instrument-i-oborudovanie/zatochka-topora
• https://tokar.guru/stanki-i-oborudovanie/drovokoly/gramotnyy-vybor-koluna-dlya-kolki-drov.html
• http://SdelaiKamin.ru/zagotovka-drov/kak-kolot-drova-26
• https://cotlix.com/kak-pravilno-kolot-drova
