Схема светильника на солнечной батарее: схемы и характеристики

Любое электронное и электротехническое устройство обладает определенными техническими характеристиками, которые зависят от компонентов, из которых они собраны.

В зависимости от используемых электронных частей, которые могут различаться по своим параметрам, при одинаковой электрической схеме устройства, в результате можно получить различные технические характеристики, определяющие возможность его использования.

Схема садового светильника

Конструктивно, садовый светильник, работающий на солнечной батарее, состоит из следующих частей:

  1. Корпус – может быть различной конструкции, в зависимости от способа установки, материала, используемого при изготовлении и его предназначения.
  2. Солнечная батарея – является источником питания электрического аппарата.
  3. Источник света – электрическая лампа, как правило малой мощности (светодиод) и значительным световым потоком.
  4. Устройства автоматики – датчики освещенности и движения, обеспечивают включение в темное время суток и при попадании движущегося объекта в зону охвата датчика, соответственно.
  5. Аккумулятор (АКБ) – является накопителем электрической энергии, обеспечивающей работу источника света.
  6. Электронный блок (контроллер) – отвечает за режим заряда аккумулятора и работу источника света.
  7. Коммутационный аппарат – служит для отключения прибора, когда нет необходимости в его работе.

Схематически, садовый светильник, работающего на солнечной батарее, выглядит следующим образом:

На данном рисунке коммутационные устройства и средства автоматики не указаны. Принцип работы основан на преобразовании солнечной энергии в электрическую, которое происходит внутри фотоэлементов, являющихся основой солнечной батареи.

Все элементы – АКБ, контроллер и источники света, помещаются в общий корпус, солнечная панель может в него встраиваться или быть выносной, в соответствии с конструкцией конкретной модели.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.

Схема китайского светильника

Среди товаров, в конструкции которых предусмотрено электроснабжение электрических компонентов от солнечной батареи, большая доля принадлежит продукции китайских производителей, это относятся и к солнечным светильникам.

Схема подобных устройств может быть различна, в зависимости от требований, предъявляемых к конкретной модели. Принципиальная схема и внешний вид одной из моделей таких устройств, а именно — Solar Garden Light, приведены ниже.

В данной схеме предусмотрена установка выключателя, который позволяет выключать источник света в дневное время и включать, по мере необходимости.

Данная модель, изготавливается в виде «светильника на ножке», что позволяет ее устанавливать в любом удобном для эксплуатации месте и переустанавливать, по мере необходимости.

Внешний вид плафона и материал из которого он изготовлен, а также материал «ножки», могут быть различны, что отражается на стоимости, но не на технических характеристиках устройства.

alter220.ru

Этап 1. Изготовление выносного блока

От солнечного светильника была аккуратно  отделена солнечная батарея,  здесь необходимо запомнить полярность включения элемента к схеме.  Для защиты элемента от внешних воздействий был сконструирован герметичный прозрачный контейнер. За основу контейнера  взята  прозрачная стеклянная банка ~0.5 л с завинчивающейся крышкой. В крышке  было сделано отверстие для установки кабельного сальника для герметизации выводного кабеля. Отверстие надо сделать по возможности аккуратно, крышка тонкая и  заусенцы и задиры могут нарушить герметичность конструкции. Я сверлил небольшое отверстие  и  доводил его до нужного диаметра при помощи напильника и надфиля. Из упаковочного полипропилена сделал наклонную площадку  ~45° для крепления солнечной батареи и  лучшего освещения солнцем в моей местности.

Заливка герметиком
Кабельный сальник

Если у вас дача на экваторе, то солнечную батарею надо положить горизонтально.  К солнечной батарее аккуратно припаиваем провод удлинения до люстры ночника. У меня получилось ~5 метров. Пропускаем кабель через сальник и собираем выносной блок. Внутрь банки обязательно кладем силикагель. Так называемая отдушка из обувной коробки вполне подойдет. Силикагель впитает излишки влаги из внутреннего объёма банки и не позволит запотеть стеклу изнутри при снижении температуры воздуха снаружи. Проверяем ориентацию солнечной батареи внутри банки  и  затягиваем сальник.

Плюсы и минусы

Прежде чем начинать изготавливать садовый светильник на солнечной батарее своими руками, необходимо выяснить их положительные и отрицательные стороны.

Несомненными плюсами осветительных приборов на солнечных батареях являются следующие:

  • Не требуется специальных знаний и практических навыков работы с электропроводкой. За счет этого монтаж систем освещения становится быстрее и проще.
  • Яркость садовых светильников невысокая, мягкий рассеянный свет не бьет в глаза.
  • Отсутствие затрат на электроэнергию.
  • Автоматическая работа фонарей очень удобна и в отсутствие хозяев обеспечивает определенную защиту от несанкционированного проникновения на участок.
  • Обслуживание светильников легкое и простое: достаточно всего лишь регулярно протирать фонари и панели от пыли и грязи.
  • Продолжительные сроки эксплуатации, защита от негативных воздействий.

Основным минусом является слабый ресурс встроенной аккумуляторной батареи. В большинстве случаев ее не хватает на всю ночь, поэтому приходится устанавливать фотореле или датчики движения. Тусклый свет фонарей не всегда дает качественное освещение, в некоторые места приходится устанавливать обычные светильники. При пасмурной погоде скорость зарядки снижается почти в два раза, соответственно сокращается и период освещения в ночное время. Серьезным недостатком считается высокая стоимость качественного мощного оборудования.

Если все же принято решение об использовании автономных светильников, следует изучить типовое устройство и конструкцию одного из них.

Какие осветительные приборы использовать

Чтобы максимально упростить выбор осветительных устройств для садовых дорожек, принято классифицировать их по трем основным критериям — способу действия, дизайну и светоотдаче.

Типы светильников по способу действия и световой отдаче

Речь идет об источниках света, используемых в светильниках:

  1. Лампы с нитью накала эксплуатируются в течение нескольких тысяч часов, световая отдача остается на низком уровне — 15 лм/Вт.
  2. Галогенные устройства в сравнении с лампами накаливания функционируют в два раза дольше, уровень световой отдачи незначительно выше.
  3. Люминесцентные изделия должны эксплуатироваться внутри влагозащищенного корпуса. Объемные изделия сложны в обслуживании, а при низкой температуре могут быстро выходить из строя. Свет от люминесцентных изделий обычно приближен к лунному, срок эксплуатации насчитывает около 15 000 часов, световая отдача — 80 лм/Вт.
  4. Свет металлогалогенных ламп максимально приближен к естественному. При световой отдаче 100 лм/Вт приборы прослужат в течение 12 000 часов эксплуатации. Из недостатков — быстрый нагрев, из-за чего светильники опасны для растений.
  5. Натриевые лампы характеризуются наивысшей световой отдачей, которая может достигать 200 лм/Вт. Срок службы равняется 30 000 часам, излучаемый свет имеет яркие желто-оранжевые оттенки.
  6. Светодиоды считаются наиболее универсальными и экономичными приборами, которые прослужат около 50 000 часов и имеют световую отдачу 160 лм/Вт. То, каким будет излучаемый свет, зависит от установленного в корпусе кристалла (размера и типа).

Торшеры и фонарные столбы

Устанавливаются в вертикальном положении, часто комплектуются рассеивателями из матового стекла. Подход считается идеальным, когда нужно повысить комфортабельность и безопасность передвижения по пешеходной зоне садового участка.

Расстояние между приборами должно быть подобрано таким образом, чтобы исключить пересечение радиусов освещения. Популярны устройства, выполненные в двух разных стилях — «ретро» или «хай-тек». Чтобы исключить слепящий эффект, верхняя часть торшерных фонарей должна располагаться ниже уровня глаз человека.

Световые столбики или болларды

Используются не столько для освещения, сколько для обозначения правильного направления движения. В результате идеальным вариантом станет применение для освещения дополнительных дорожек.

Светящиеся камни

Хорошо справляются с функцией подсветки. Тротуар или брусчатка выкладываются из специальной светодиодной плитки.

Светодиодные лампы внутри садовых фонарей или архитектурных конструкций

Отличный художественный подход, украшающий садовый участок и позволяющий расставить акценты на различных объектах ландшафтного дизайна.

Устройства на солнечных батарейках

Характеризуются вариативным дизайном, но применяются исключительно в декоративных целях. Процесс зарядки аккумулятора максимально прост, завязан на попадании солнечных лучей на фотоэлемент, устанавливаемый на поверхности изделий.

Обычно приборы дополняются датчиком освещенности, включающим светодиодные лампы с наступлением темноты. LED-технология потребляет минимум энергии, поэтому заряда достаточно для работы на протяжении всей ночи.

Набор комплектующих элементов для фонаря на солнечной батарее

Прежде чем приступать к покупке деталей, нужно определиться, сколько светильников будет установлено и в каких местах. Какова будет их мощность. Определившись с этим, можно начать подбирать комплектующие элементы для светильников.

Естественно, для фонаря на солнечных батареях в первую очередь нужно приобрести солнечные модули. В продаже имеются гелиевые преобразователи различных модификаций, качества и эффективности. Если учесть, что основное назначение этих преобразователей состоит только в том, чтобы за световой день зарядить аккумулятор, то вполне достаточно приобрести в розницу некоторое количество солнечных модулей, из которых при необходимости можно собрать достаточно мощную батарею.

Для этих целей вполне подходит солнечная батарея на базе поликристаллического кремния 5.5 В, 90 мА, имеющая размеры 65х65х3 мм. Эта батарея ламинирована силиконом, благодаря чему батарея полностью защищена от всякого рода механических воздействий и от влаги. Это также позволило свести вес батареи до минимума – всего 15 грамм. Батарея идеально подходит для зарядки аккумуляторов 3.6 В – 4.8 В. Стоимость батареи в розницу 137 рублей.

Солнечные батареи Solar Panel 65×65

Следующий компонент светильника – аккумулятор. Для него вполне подойдет литий-ионный аккумулятор с выходным напряжением 3.6 В и емкостью не менее 3000 мАч.

Из имеющихся в продаже сравнительно недорогих аккумуляторов можно выбрать комплект, состоящий из четырех литий-ионных аккумуляторов модели 18650. Каждый аккумулятор имеет выходное напряжение 3.7 В при емкости 9800 мАч. В комплект поставки входит также зарядное устройство, которое может оказаться совсем нелишним, например, для первичной зарядки аккумуляторов. Аккумуляторы имеют такие размеры: диаметр –17 мм, высота – 65 мм. Цена комплекта (с зарядным устройством) – 411 рублей.

Комплект аккумуляторов модели 18650 с зарядным устройством

Далее нужно выбрать светящийся элемент. Наиболее подходящим для этих целей является светодиод. Можно, конечно, использовать и светодиодные лампы, но они будут расходовать слишком много энергии. Современные светодиоды с повышенной яркостью вполне могут удовлетворить любые потребности, поскольку для каждого конкретного светильника их можно устанавливать в нужном количестве.

Для таких фонарей вполне подойдет пятимиллиметровый сверхъяркий белый светодиод типа 3Н5 (helmet). Обычно он применяется в наружной рекламе, в различных электронных табло, в дорожных знаках. Так что для фонаря он подойдет вполне. Он может эксплуатироваться при температуре от -55°С до +50°С. Стоимость одного такого светодиода – 10 рублей.

Сверхяркий белый светодиод типа 3Н5 (helmet)

И, наконец, сердце светильника – электронный блок управления. В его схеме четыре резистора, стоимостью по 1.5 рубля каждый, два транзистора типа КТ503, стоимостью по 9 рублей каждый, один диод Шоттки 11DQ04, стоимостью 24 рубля. Это все размещается на одной плате.

Отдельно подключаются солнечная батарея, аккумулятор, светодиод. Можно, конечно, все это собрать на кусочке пенопласта, текстолита, картона. Но ни один уважающий себя мастер, собирающий что-либо для себя, не позволит себе такую неряшливость.

Для монтажа блока вовсе не обязательно рисовать и вытравливать печатную плату. Для этих целей замечательно подойдет универсальная макетная плата DIY PCB 42×25мм. Эта плата предназначена специально для монтажа и настройки собственных электронных схем. Она изготовлена из высококачественных материалов и имеет позолоченные контакты. Габариты такой платы 45х35х2 мм. Вес 2.8 грамма. Стоимость упаковки 235 рублей. В упаковке 4 такие платы.

Универсальная макетная плата DIY PCB 42х25мм

При изготовлении блока электроники для монтажа лучше всего использовать провод марки МГТФ 0,2. Это многожильный гибкий медный провод во фторопластовой изоляции. Работает в температурном диапазоне от -60°С до +220°С.

Рабочие напряжения – до 250 вольт переменного тока с частотой до 5 кГц или до 350 вольт постоянного тока. Моток такого провода в 190 метров стоит порядка 15 рублей.

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

  • Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.

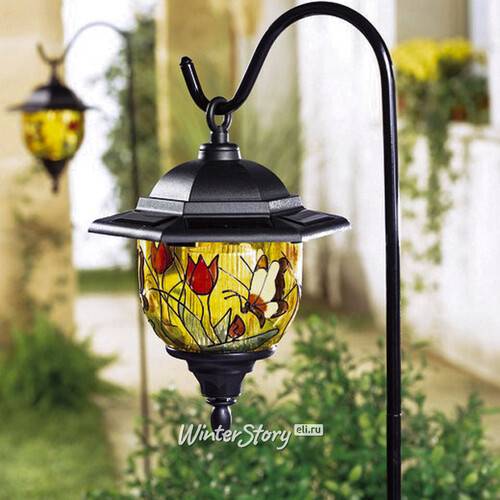

  • Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
  • Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
  • Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.

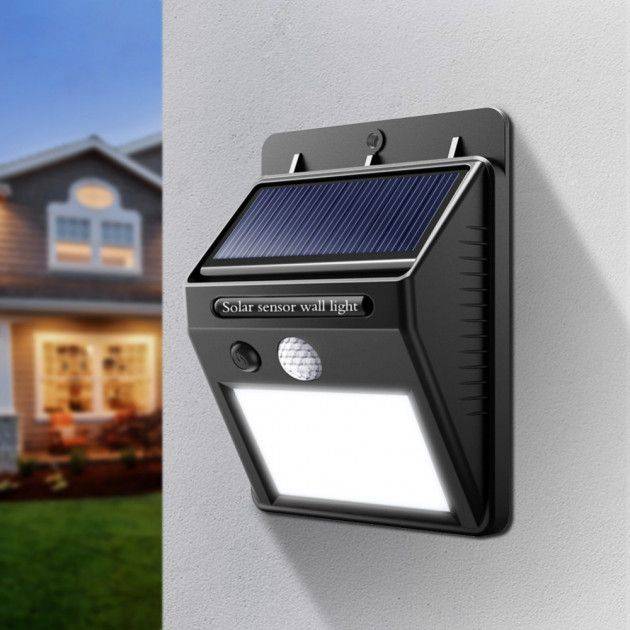

  • Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.

Видео

Как сделать автоматический светильник на солнечном элементе, вы узнаете из нашего видео.

Источники

  • https://FB.ru/article/362844/shema-sadovogo-svetilnika-na-solnechnyih-batareyah-sadovyiy-fonar-ustroystvo-i-remont-sadovogo-svetilnika-na-solnechnyih-batareyah
  • https://econet.ru/articles/185372-kak-samomu-sdelat-sadovyy-svetilnik-na-solnechnyh-batareyah
  • https://www.rmnt.ru/story/electrical/svetilniki-na-solnechnyx-batareykax-svoimi-rukami.986889/
  • https://alter220.ru/solnce/shema-svetilnika-na-solnechnoj-bataree.html
  • https://altenergiya.ru/sun/svetilnik-na-solnechnoj-bataree.html
  • https://solar-energ.ru/kak-sdelat-sadovyj-svetilnik-ot-solnechnoj-batarei-svoimi-rukami.html

Централизованное освещение на солнечных батареях

Если дача подключена к центральному электроснабжению и имеет проводку, целесообразно использовать солнечные модули для получения электричества, которое будет идти на нужды всего дома. Для этого потребуются специальные модули, которые, как правило, устанавливаются на крыше.

Освещение на даче своими руками с помощью альтернативной энергии организовывается в несколько этапов.

  1. Выбор и покупка солнечной батареи.
  2. На поверхность, где будут установлены батареи, крепят опорные элементы и скобы.
  3. На фиксирующие элементы крепят рейки.
  4. После того как рейки установлены, на них накладывают сами солнечные батареи.
  5. С помощью проводки, идущей в комплекте, происходит подсоединение к действующей системе проводки дачи.

Функциональные характеристики зависят от мощности. Для обеспечения светом дачного домика достаточно модулей с мощностью 12—24 В.

Комплект стандартной солнечной батареи включает в себя:

  • контроллер заряда аккумулятора;
  • инвертор;
  • проводку;
  • предохранители;
  • коннекторы;
  • защитные автоматы.

Отдельные модели могут включать дополнительные элементы. Например, некоторые содержат счётчик энергии для контроля её расхода.

Если в земле проложены провода, уличную подсветку тоже подключают с помощью такой системы. По сути, в проводке дома будет точно такое же электричество, только преобразованное из солнечной энергии.

Во сколько обойдутся детали

В дешевых китайских светильниках стоимостью около 500 руб. используется всего один светодиод, чего явно недостаточно. Более того, напряжение аккумулятора составляет 1,5 В, именно поэтому свет очень тусклый.

Чтобы не тратить время зря, рекомендуется собирать светильники с оптимальной конфигурацией, в которую входят:

ЭлементыЦенаКол-воОбщая стоимость
Солнечные модули Eco-Source 52х19 мм675 руб. за 40 шт. (на 4 светильника)1 компл.675,00 руб.
Аккумулятор SONY HR03 (1,2 В 4300 мАч)885 руб. за 12 шт. (на 4 светильника)1 компл.885,00 руб.
Светодиоды BL-L513UWC10 руб./шт.12 шт.120,00 руб.
Резистор СF-100 (1 Вт 33 Ом)1,8 руб./шт.12 шт.21,60 руб.
Транзистор 2N44036 руб./шт.4 шт.24,00 руб.
Диод 1N53912,5 руб./шт.4 шт.10,00 руб.
Резистор CF-100 (1 Вт 3,6 кОм)1,9 руб./шт.4 шт.7,60 руб.
Итого:1743,20 руб.

Выходит, что для сборки одного качественного светильника нужно комплектующих примерно на 435 руб. Но из этих же деталей, докупив последние 3 позиции, можно сделать 12 аналогов дешевых китайских светильников.

Монтаж

Схема состоит из минимального количества элементов, поэтому монтаж можно без труда осуществить навесным способом. Длины «ножек» деталей будет вполне достаточно, чтобы произвести пайку без применения дополнительных проводов. После окончания монтажа и проверки работоспособности изготовленного светильника все места соединений следует заизолировать с помощью теплового карандаша или соответствующего герметика.

Для тех, кто предпочитает монтировать компоненты на печатной плате, могут сделать это, используя универсальную монтажную плату подходящих размеров или изготовленную самостоятельно.

Динамический многоцветный светильник

Независимо от того, какого цвета светодиоды выбраны для садового светильника, этот цвет будет статичным, неизменным во времени. Гораздо более интересного эффекта можно достичь, воспользовавшись трёхцветным светодиодом со встроенным генератором. Такие светодиоды используются в более дорогих светильниках НЛО и прудовых фонарях шарообразной формы. По сравнению с обычными садовыми светильниками стоимость динамических фонарей в 15-20 раз выше!

Трёхцветные светодиоды со встроенным генератором содержат на одном из электродов микросхему, которая управляет работой RGB- матрицы, смонтированной на другом электроде (фото 8). У светодиода два вывода – катод и анод. Анодный вывод, как правило, длиннее. К источнику питания трёхцветный динамический светодиод подключается через токоограничительный резистор. Рабочий ток у такого светодиода составляет 20 мА. Динамические светодиоды недопустимо подключать к источнику питания без токоограничительного резистора или подавать на них напряжение обратной полярности. Максимальное обратное напряжение более 0,5-0,75 В разрушает динамические светодиоды.

Трёхцветные динамические светодиоды бывают с быстрым изменение цвета (fast fading) и с плавным затуханием (slow fading). Последние наиболее интересны для использования в садовых светильниках. Цвет их свечения как бы перетекает от красного к жёлтому, затем к зелёному, синему, белому, оранжевому и обратно.

В зависимости от количества приобретаемых светодиодов и места приобретения стоимость светодиодов заметно варьируется. Так, партия светодиодов из 100 штук, приобретённых на радиорынке, обошлась автору в 10 руб. за штуку, а через розничную сеть эти же светодиоды реализуют по 55 руб.

Подключить трёхцветный светодиод со встроенным генератором к садовому светильнику вместо установленного белого светодиода невозможно: он просто не будет. работать. И причина проста – преобразователь, установленный в: садовом фонаре, вырабатывает импульсное напряжение прямоугольной формы с частотой 200-250 кГц (фото 9). Каждый новый импульс перезапускает генератор, встроенный в трёхцветный динамический светодиод, а для нормальной работы генератора импульсное напряжение следует преобразовывать в постоянное.

Проще всего для этих целей воспользоваться выпрямительным диодом и накопительным конденсатором. Диод отсекает отрицательные выбросы напряжения от преобразователя, а конденсатор разряжается в паузах между импульсами на светодиод. Таким образом из переменного мы получим постоянное напряжение.

При выборе диода и конденсатора предпочтение следует отдать компонентам для поверхностного монтажа. Весьма желательно установить диод Шоттки, у которого минимальное падение напряжения – 0,12-0,14 В, а рабочая частота достигает сотен килогерц вследствие малого времени рассасывания заряда. Конденсатор предпочтительно использовать танталовый с низким эквивалентным сопротивлением (фото 10). При этих условиях обеспечивается максимальный кпд выпрямителя.

Схема модуля светильника представлена на рис. 4, печатная плата для модуля и трёхцветного светодиода – на рис. 5, а собранный модуль – на фото 11.

Поскольку в рамках журнальной статьи сложно передать динамические события, для иллюстрации работы садового фонаря с трёхцветным светодиодом приведена серия фотоснимков на фото 12.

Модернизация садового светильника оказалась очень простой задачей. Можно украсить свой сад фантастической иллюминацией на основе серийно выпускаемых недорогих садовых светильников, доработанных своими руками.
