Установка счетчика электроэнергии в частном доме: нюансы процедуры и практические советы по монтажу

Какой счетчик электроэнергии лучше для частного дома

Для измерения расхода электроэнергии в нашей стране принято пользоваться специальным прибором, который называется «счетчик электроэнергии». Такие измерительные приборы устанавливаются везде, где производится легальное потребление электрической энергии – на предприятии, в квартире, в частном доме и т. д. Наличие такого счетчика позволяет владельцу:

  • нет возможности снимать с него показания дистанционным путем;
  • они всегда однотарифные;
  • имеют некоторые погрешности учета потребления электрической энергии;
  • практически никак не защищены от краж электроэнергии;
  • не слишком удобны в установке;
  • больше подходят для квартир и частных домов с низким электропотреблением.

27 Июл 2020 stopurist 94

Где устанавливать


При установке счетчика снаружи следует соблюдать технические требования:

  • обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
  • также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.

Вопрос о том, законны ли требования о выносе приборов учета на улицу, является спорным. На самом деле никаких нормативных актов, регламентирующих расположение счетчика, не существует.

Компания по сбыту энергии мотивирует это тем, что должен быть легкий доступ к прибору с целью контроля. Однако в этом случае никто не мешает им установить в доме за свой счет современный электронный прибор с функцией удаленного контроля показаний и контролировать в свое удовольствие.

По крайней мере, эти требования идут в ущерб владельцам дома и создают им неудобства:

  1. При размещении снаружи срок службы счетчика значительно сократится, так как этот прибор не предназначен для работы в экстремальных условиях, под дождем, в мороз, в жару. При низких температурах показания могут быть некорректными.
  2. При установке на улице домовладельцу придется мириться с тем, что к его счетчику есть доступ не только для работников компании, но и для всех желающих.
  3. Иногда для сохранности приборов их устанавливают на высоте в 3 метра, что, в какой-то степени, уберегает их от воров, однако сам домовладелец без лестницы не сможет увидеть свои показания.

Энергокомпаниям это выгодно, так как нахождение приборов снаружи значительно облегчает им задачу осмотра и проверки приборов, а также снятия показаний потребления энергии.

Но это внешняя сторона проблемы, а оборотная – контролировать можно будет не только показания прибора, но и подключение к сети до счетчика. То есть, в конечном итоге, решить свои наболевшие проблемы за счет собственников жилья, причем в массовом масштабе.

Статью о порядке расчета нормативов потребления электроэнергии без счетчика читайте здесь.

Кто оплачивает и производит замену?

Ответственным за приобретение и установку нового аппарата назначается лицо, уполномоченное по договору с УК и существующим положениям ЖК и ГК. Однако при этом учитывается причина, по которой производится замена, а также место установки. Для собственников жилья и лиц, владеющих квартирой на условиях найма, правила отличаются.

Вариант #1 – квартира в собственности

Большая часть городских квартир находится в собственности граждан – в свое время жилье было приватизировано, и право владения полностью перешло в руки собственников. Один или несколько членов семьи могут распоряжаться квартирой по своему усмотрению, они же отвечают за все техническое имущество, находящееся на ее площади.

Если электрощит с прибором учета является квартирным, то есть находится в прихожей или коридоре внутри квартиры, то ответственность за установку нового аппарата несет частное лицо

Электросчетчик, установленный на этажной площадке, должна менять управляющая компания, так как он относится к общедомовому имуществу. Замена требуется, если прибор исчерпал ресурс, устарел или сломался по не зависящим от потребителя причинам.

Ответственность за замену ложится на владельца квартиры в трех случаях:

  • если по его вине произошла поломка счетчика;
  • если в договоре отдельным пунктом прописаны его обязанности по замене;
  • если он по своей инициативе захотел поменять оборудование.

Проще говоря, согласно стандартным договорам, квартирные щитки – собственность владельцев, этажные – управляющей компании. Соответственно, и ответственность за любые действия со счетчиками несут собственники.

Но бывают исключения, которые прописываются в договоре. Поэтому, если вас заставляют оплачивать новое устройство, обязательно изучите соглашение.

В 2012 году вышел закон, по которому жители многоквартирных домов должны самостоятельно менять счетчики, независимо от места их установки. Однако главным регулирующим документом является договор между собственниками и УК.

Вариант #2 – муниципальное жилье

Если квартира не приватизирована, а ее владелец проживает по договору соцнайма, все имущество, в том числе и электротехническое, является собственностью муниципалитета. Следовательно, власти города отвечают за установку или замену оборудования.

Однако на практике нередко происходят ситуации, когда УК или энергосбытовая компания привлекают жильцов к приобретению нового прибора. Это неправильно, так как они являются временными нанимателями, пользователями.

Обычно между УК и муниципалитетом заключается договор с распределением ответственности сторон. Поэтому в итоге за новое электротехническое оборудование платит кто-то из них. Если все же пытаются свалить покупку на жильца, необходимо подать жалобу в жилищную инспекцию

Проживающий на муниципальных метрах гражданин оплачивает замену счетчика только в одном случае – если устройство сломалось по его вине.

Вариант #3 – частный дом

Собственники коттеджей для постоянного проживания или домов сезонного посещения (дач), если нет дополнительного пункта в договоре с обслуживающей организацией, практически всегда сами несут затраты на замену счетчика.

Прибор учета в частных домах обычно устанавливается вместе с вводным автоматом на улице – на фасаде дома или на опоре, поддерживающей электрокабель, чтобы сотрудник контролирующей организации мог снимать показания, не беспокоя хозяев

Если вы являетесь владельцем дома, то должны самостоятельно приобрести прибор учета и установить его. Если монтаж планируется производить своими руками, то ввод в эксплуатацию и опломбирование самому делать нельзя – этим должен заниматься представитель Энергосбыта.

Какой именно покупать счетчик и уличный бокс для расходомера, лучше также поинтересоваться у специалистов сбытовой компании, так как аппарат должен максимально соответствовать параметрам сети и условиям установки.

Схема подключения

Высота, на которой должна быть установлена коробка для счетчика должна находиться в пределах от 80 до 170 сантиметров. Согласно правилам установки счетчика электроэнергии в частном доме, прибор располагается вертикально, с отклонением, не превосходящим одного градуса.

Перед счетчиком должен располагаться выключатель, выполняющий защитные функции. Обязательно должно быть предусмотрено защитное заземление. Оно не только сможет спасти от удара молнии, но и предохранить все электроприборы в доме при коротком замыкании.

Согласно схеме на вход поступают фазные и нулевая линии. Имеются аналогичные выходы. К ним подсоединяется щиток с автоматами, который представляет собой разводку проводки на частный дом. На устанавливаемом электросчетчике должна быть дата проверки со сроком, который еще не истек.

При морозе, превышающем 5 градусов, показания учетного прибора могут быть неточными. Величина ошибки может достигать 10%. Чтобы повысить точность измерений внутрь щитка устанавливают обогревательный прибор.

Если счетчик устанавливается на этапе строительства частного дома или дачи, то будет полезным установить розетки, которые позволят обеспечить электроэнергией используемые в процессе строительства устройства.

Установка счетчика своими руками

Перед приобретением прибора нужно определиться с числом необходимых фаз, а также решить, понадобится ли трансформатор тока, через который производится подключение и установка электросчетчика. В случае покупки однофазного устройства он не пригодится. Также нужно обеспечить необходимое количество УЗО и автоматических выключателей с подходящими параметрами и пару метров провода с подходящим сечением.

Все работы по креплению начинаются с установки монтажной планки, УЗО, счетчика и автоматических выключателей, которые располагаются внутри щитка. Для этого используются фиксаторы, которые находятся в комплекте с изделием. Перед установкой автоматов предварительно проверяется исправность каждого из них. Для этого мультиметр включается в режим замера сопротивления и подсоединяется к клеммам АВ.

После этого автоматический выключатель несколько раз проверяется, чтобы удостовериться в работоспособности. Помимо всех вышеперечисленных устройств и деталей, внутри корпуса также нужно установить земляную и защитную шину, которая также монтируется на гайках и изоляторных винтах.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

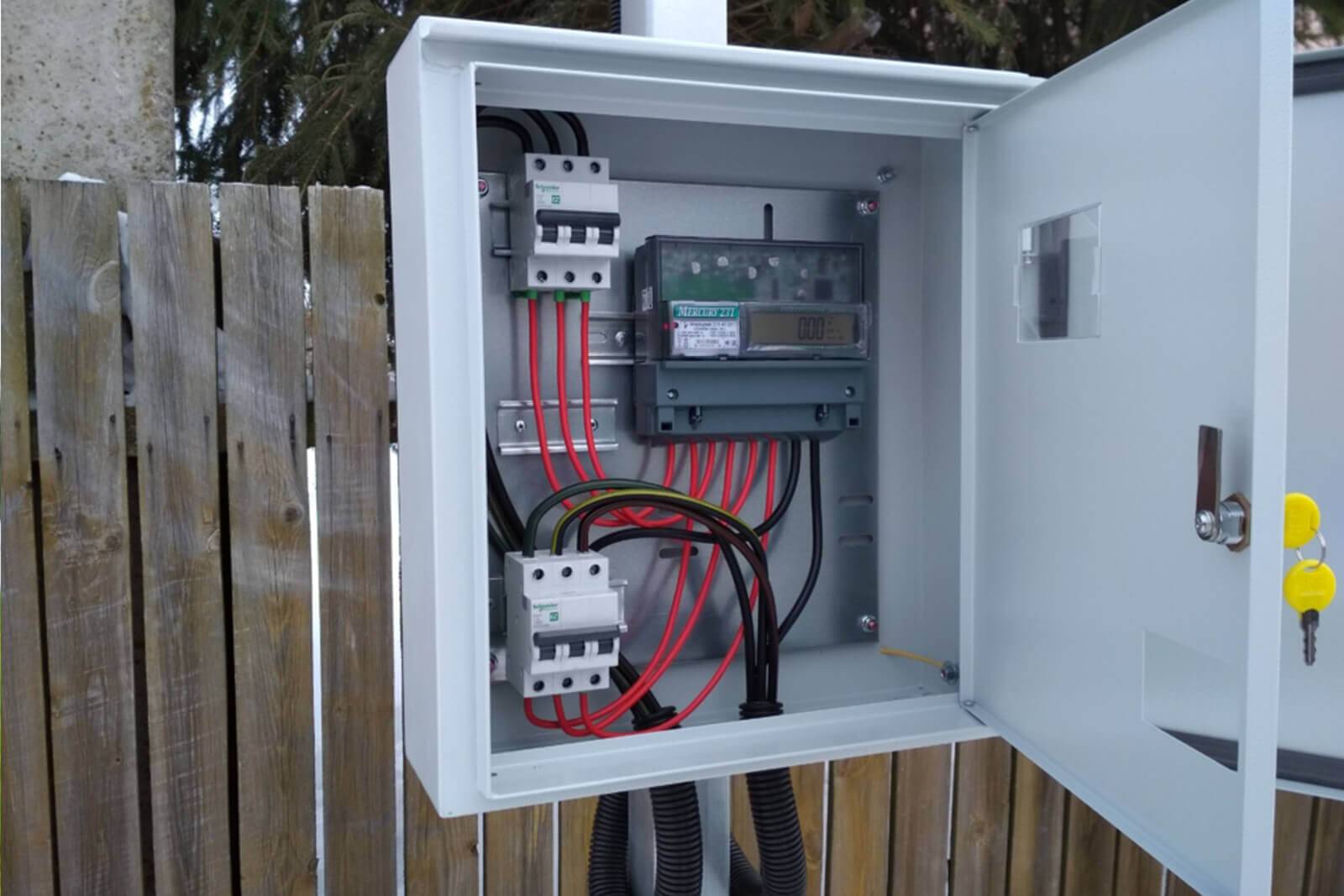

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Монтаж однофазной модели

Правила установки трехфазного прибора учета

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Популярные схемы подключения электросчетчиков

Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

Вот как выглядят популярные схемы для осуществления прямых подключений:

  1. Вход фазового провода.
  2. Выход фазы (нагрузка).
  3. Вход нулевой жилы кабеля.
  4. Выход на нагрузку нулевого провода.

Трехфазного электросчетчика

  • 1, 3, 5 клеммы – входы фазных проводов.
  • 2, 4, 6 – выходы фаз.
  • 7 – точка подсоединения входа рабочего нуля.
  • 8 – выход нулевого провода на нагрузку.

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.

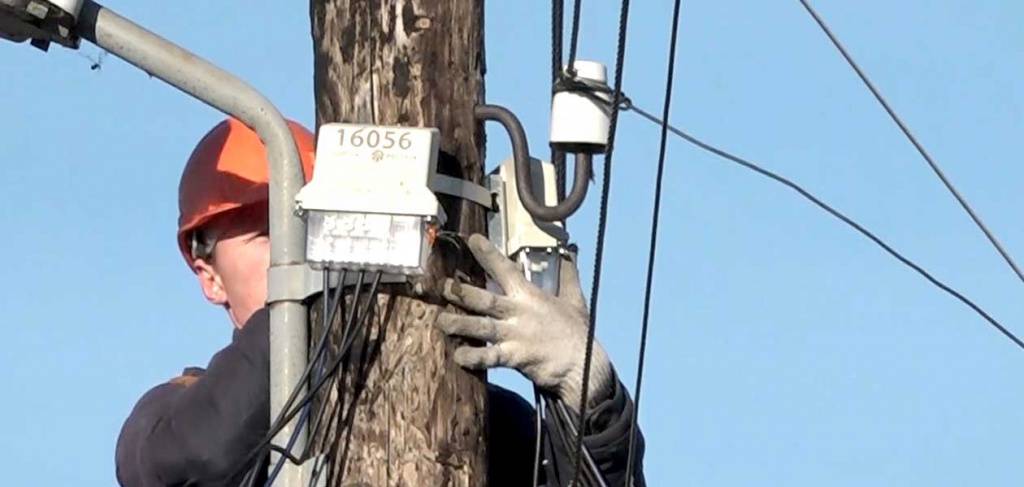

Установка счетчика электроэнергии на столбе

Установку электросчетчика на уличном столбе можно производить после согласования конкретного места его размещения (обязательное условие – высота от уровня земли должна быть в интервале 0,8-1,7 м). Иногда, чтобы исключить вандализм, счетчики монтируют на высоте 3 м и более, однако подобное размещение нецелесообразно, поскольку снимать показания на такой высоте крайне неудобно.

Провода электричества подходящие к шкафу должны быть в изоляции.

Электромонтажник, который имеет средний уровень квалификации, может без проблем осуществить вынос счетчика электроэнергии на улицу. Работы выполняются поэтапно в следующем порядке:

Этап №2. Электрические провода

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Этап №4. Подключение разводки

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

Правила установки

Перед тем, как произвести подключение, необходимо обратиться в компанию, которая поставляет электроэнергию с заявлением. При этом надо дополнительно предоставить такие документы:

  1. Те, которые подтверждают право собственности на жилую недвижимость.
  2. Ситуационный план места, где планируется установить прибор для учета.
  3. Техническую документацию по установке электросчетчика. В ней должны быть отражены такие вопросы: план расположения кабеля до счетчика, наличие заземления, расчет мощностных и других характеристик учетного прибора.

Технические документы готовятся с участием специалистов.

Место, где устанавливают счетчик, должно быть выбрано таким образом, чтобы был возможен свободный доступ представителей контролирующей организации. Конкретные требования к месту установки в нормативных документах не оговариваются.

Это важно для обеспечения возможности беспрепятственного снятия показаний, проверки наличия пломбы и контроля технической исправности прибора. Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты

Тут можно привести примеры:

Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты. Тут можно привести примеры:

  1. В правилах устройства электроустановок сказано о необходимости устанавливать счетчики в помещениях. В то же время электрокомпании выгоднее, чтобы это было сделано на улице, чтобы обеспечить более легкую возможность снятия текущих показаний.
  2. В нормативных документах указано, что максимальная высота расположения коробки равна 170см. Однако компания рекомендует использовать высоту в три метра или выше для того, чтобы обеспечить сохранность прибора.

Все спорные моменты должны быть рассмотрены и зафиксированы в тексте документа.

Важно! При установке вне помещения важно то, насколько электросчетчик защищен от влияния непогоды. Если прибор, который ранее использовался в доме, выносится на улицу, то существует риск того, что он не сможет работать во время зимних морозов

Обычно местами, где устанавливается электросчетчик в частном доме, являются фасад дома или столб линии электропередач. Разводку при этом располагают внутри частного дома. Столб, на котором монтируют коробку, должен находится на придомовом участке.

Модель, которая устанавливается на улице, должна быть защищена от дождя, снега, жары и мороза. В зимнее время, чтобы перенести мороз, должен использоваться обогрев для счетчика. Поскольку этот прибор будет доступен практически любым лицам, нужно обеспечить для него антивандальную защиту. Важным вопросом при установке является то, кто будет оплачивать его работу в процессе эксплуатации.

Правила установки электросчетчика предусматривают, что после установки должна регулярно производиться проверка приборов. Для трехфазных счетчиков такой период составляет 1 год, для однофазных — 1 год.

Перед использованием необходимо убедиться в целостности пломбы. Если она отсутствует, установка электросчётчика в частном доме невозможна, требуется вызвать специалиста из компании, которая поставляет электроэнергию для проведения опломбирования.

Правила замены электросчетчика в частном доме 2020

  • сначала распределяют в щитке все элементы, так вы поймете, подходит ли он под размеры, и в процессе монтажа не будет возникать проблем;
  • на стене делают разметку, согласно которой фиксируют дин-рейку и бокс;
  • на рейку устанавливают автоматический выключатель;
  • согласно имеющейся схеме делают разводку;
  • фаза выводится на выключатель;
  • провода зачищаются на 10-20 мм и надежно фиксируются в клеммах;
  • кабеля не должны перехлестываться, иначе в этих местах они будут перегреваться;
  • устанавливается заземление.

Рекомендуем прочесть: Налог При Продаже Автомобиля Более 3 Лет В Собственности В 2020 Году

— не вращается диск или вращается неравномерно; Необходимость замены электросчетчика с вышеуказанными неисправностями основана на положениях законов РФ: — «Об энергосбережении» от 03.04.1996 № 28-ФЗ; — «Об обеспечении единства средств измерений» от 26.06.2008г №102-ФЗ; — ГОСТ 6570-96 «Счетчики активной и реактивной энергии индукционные».
