Схемы для подключения счетчика электроэнергии своими руками: инструкция по выполнению работ и практические советы

Схема подключения

Как подключить прибор учета правильно, показано на рисунке с пояснениями в сопроводительной документации. В стандартных моделях применяют следующую маркировку:

  • 1 (2) – фаза источника питания (подключаемой линии), соответственно;
  • 3 (4) – нулевые провода генератора (нагрузки);
  • 7 и 8 – выходы для подключения телеметрической аппаратуры.

Однополюсный защитный автомат обычно включают только в цепь фазы. Однако рекомендуется через АВ заводить нулевой проводник, чтобы повысить уровень безопасности при КЗ на соответствующий участок сети.


Трехфазный счетчик подключают по такой схеме

К сведению. В любом варианте линия защитного заземления подсоединяется к соответствующему контуру без присоединения к прибору учета.

Установка прибора

Перед тем, как установить устройство, определяется место монтажа и тип крепежа. Локация измерителя в новом доме определяется на этапе проектирования здания.

Покупка прибора на дин-рейку — универсальное решение, так как к счетчику всегда можно докупить удобное крепление.

Установка возможна на din-рейку, как показано на фото:

Вместо нее можно устанавливать пластинку из металла, идущую в комплекте со счетчиком. При этом прибор монтируется на ровную поверхность с тремя винтами.

Для включения счетчика используются медные провода, которые зачищаются примерно на 2.5 см. Подключение проводов трехфазного счетчика проводится до упора в отверстия и закрепляется двумя винтами, начиная с верхнего.

Важно, чтобы изоляция не попала в зажим, так же, как и не допускается выступ оголенного провода из-под корпуса. Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ. Для этого применяются специальные клещи

Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания

Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания

Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ. Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания.

Подсоединение проводов

Корректная работа обеспечивается точным соблюдением схемы подключения. Рассмотрим на примере счетчика Энергомера.

Входные клеммы 1, 3, 5, подсоединяются к входным фазам 1, 2, 3 соответственно. Выводные клеммы 2, 4, 6, подсоединяются к фазам выхода 1, 2, 3. Седьмая клемма — для нуля, восьмая — для выхода. Заземление подводится к шине заземления.

Запрещено заземление соединять с нулевой фазой. Рекомендации о том, как подключить трехфазный счетчик, указываются на корпусе и техническом паспорте.

После того, как проведено самостоятельное подключение, необходимо вызвать проверяющего от организации, поставляющей электроэнергию. Специалист оценит правильный ли монтаж и расположение трехфазного счетчика.

Нюансы подключения и техника безопасности

Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.

Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.

При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:

  1. Подключение счетчика и автоматов, а также всей электрики производится при отключенном напряжении.
  2. Входной питающий кабель подключается последним. Сначала к щитку подсоединяют устройства нагрузки.
  3. Подключение приборов происходит согласно схеме, с учетом расцветки жил.
  4. Диаметр провода между автоматами ввода и нагрузки должен быть больше, чем у кабелей ввода и разводки по помещению.
  5. Для того чтобы обеспечить хороший контакт, следует плотно прикрутить прижимную планку.
  6. Медные и алюминиевые кабели несовместимы между собой, т.к. имеют разные параметры. Их нельзя соединять их между собой.
  7. Кроме электросчетчика, подключение УЗО является необходимым условием для защиты человека.

Далее подается электрический ток. При правильном подключении все приборы должны заработать.

Частые ошибки

При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.

Чаще всего это происходит по следующим причинам:

  • некачественные комплектующие (розетки, выключатели и т.п.);
  • неправильное подсоединение;
  • неверный расчет сечения кабеля и мощности автоматов;
  • плохой контакт и использование скрутки для подключения проводов;
  • отсутствие запаса по мощности.

Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.

Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:

Сечение медных жил кабеля, мм²Допустимый ток нагрузки, АНоминальный ток автомата защиты, АПредельный ток автомата защиты, АМаксимальная мощностьХарактеристика нагрузки
1,51910164,1освещение
2,52716255,9розетки
43625328,3водонагреватели, кондиционеры
648324010,1электроплиты и духовки
1070506315,4вводные линии питания

Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.

После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.

  • https://teplo.guru/elektrichestvo/schetchiki/ustanovka-v-chastnom-dome.html
  • https://www.asutpp.ru/ustanovka-schetchika-elektroenergii.html
  • https://knigaelektrika.ru/elektrooborudovanie/elektroschetchiki/pravila-podklyucheniya-elektricheskogo-schetchika.html

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

  1. Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
  2. При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
  3. Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.

Уличный щит для электросчетчика

Не всегда установка электросчетчика требуется в квартире или в доме. В некоторых случаях он ставится в подъезде, а то и вовсе на улице. Уличная установка требует особого подхода и дополнительной защиты. С этим легко справится бокс, в который могут быть помещены все основные модули.

Все боксы имеют определенные характеристики. Ваш выбор будет зависеть от способа и места установки.

Рассмотрим самые распространенные:

  • Способ монтажа. Встраиваемый или навесной.
  • Количество отсеков для модулей: от 3 до 48.
  • Несколько вариантов защиты: IP31 и IP54. Какая степень подойдет для вашего случая лучше всего спросить у продавца-консультанта.
  • Закрытого или открытого типа. Ящик иногда оснащается окошком для легкого просмотра показаний.
  • Форма крепления счетчика. Есть три разновидности: однофазная, трехфазная, гибридная.
  • Материал. Самым популярным и надежным считается металлический щит для электросчетчика.

Подключение прибора в щитке должно выглядеть примерно так:

  • После приобретения всей оснастки необходимо провести предварительный замер и раскладку всего оборудования в боксе. Это делается для того, чтобы в момент монтажа не возникли дополнительные проблемы с нехваткой места. Основная компактность уличного щитка заключается в следующем: устройства раскладываются таким образом, чтобы в дальнейшем было достаточно места для его обслуживания.
  • Первой желательно установить дин-рейку и уже потом крепить все остальные элементы.
  • Автоматы и устройство учета электроэнергии крепятся на рейку с помощью специального крепления с защелкой.
  • В последнюю очередь наступает очередь разводки проводов.

Дальше рассмотрим вопрос, как собственноручно подключить электросчетчик на домашнем участке?

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

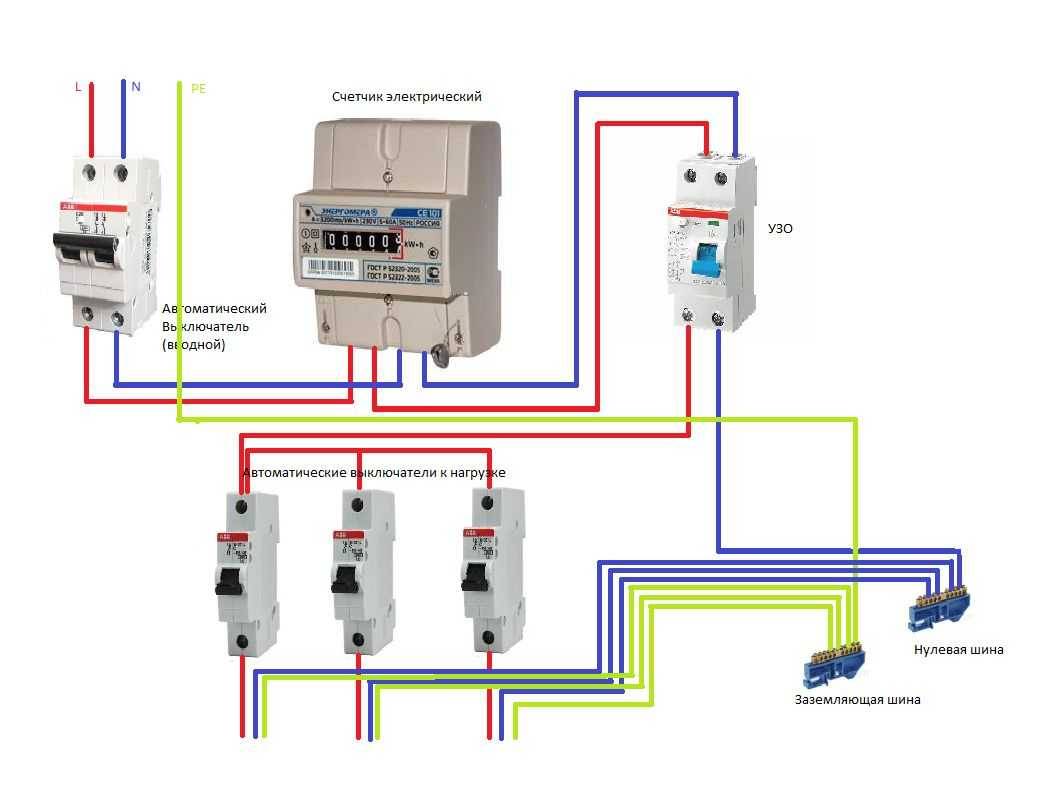

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как правильно провести подключение электросчетчика своими руками

Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.
После установки всех компонентов на место производится подключение проводов. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с Они менее ходовые и более дорогие, поэтому менеджеры торговых фирм часто пытаются продать такие устройства незнакомым с темой покупателям.
Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Ответ я нашел в рекомендациях МосЭнерго.
Рекомендуем также прочесть другую нашу статью, где мы подробно рассмотрели как выполнить подключение электрического щитка. Клеммы подключения счетчика, закрыты крышкой. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.
Сначала монтируется одна фаза, к примеру, желтая см

Обратите внимание, что входной автомат и входное УЗО двухконтактные заходят два провода , чтобы размыкались оба контура — фаза и ноль нейтраль. Мы обязательно Вам ответим

Схема включения однофазного счетчика в частном доме или квартире, не сложна, если, конечно, ее полностью понять.

Основных показателя у любого типа электросчетчика два. Трехфазные счетчики имеют 8 выводов для подключения: Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку. Щиты укомплектованы специальным профилем, который сделан из пластика или оцинкованного металла — DIN-рейкой. Поэтому чем шире температурный диапазон, тем лучше. Счетчик подключенный через трансформаторы тока Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков.

Частота переменного тока в наших электрических сетях принята 50 Гц. Рассмотрим непосредственно схему подключения Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

  • Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
  • Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
  • Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
  • Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
  • Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
  • Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
  • ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
  • Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

  • Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
  • Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
  • Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
  • В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

  1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
  2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
  3. клемма №2 – выход фазы (внутрь дома или квартиры);
  4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
  5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Советы по установке счётчика в щитке

Каждый пользователь знает, что на его лестничной площадке есть специальный щиток учёта, в котором находятся счётчики подсчёта электроэнергии, которые выполняют учёт электричества, употребляемого всем этажом. Для того чтобы установить счётчик в таком щитке следует знать несколько правил, которые помогут в выполнении этой процедуры.

Для установки электросчётчика для начала нужно:

  1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
  2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.

Схема подключения

Вначале следует сделать ответвления от линии электропитания, для чего следует зачистить от изоляции, используя для этого специальные клещи, магистральные провода, которые должны быть предварительно обесточены. На это место ставится клеммник специально для ответвления провода. После того как пользователь устанавливает этот клеммник на магистральный провод, он должен подключить отводящий провод, который должен будет пойти к вводному автомату.

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку. Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

Обязательно помните, что на лестничной клетке вы живёте не одни. Есть и другие пользователи, которые также являются счастливыми обладателями электросчётчика, установленного в щитке. Чтобы избежать возможной путаницы, рекомендуется пронумеровать все автоматические выключатели, которые были установлены вами. В противном случае можно столкнуться с неприятными замечаниями от ваших недовольных соседей.

Установка счётчика в гараже осуществляется совершенно аналогичным образом, только с одним различием, которое состоит в том, что в гаражах имеются уже готовые отдельные провода электропитания, что означает ненадобность в осуществлении ответвления проводов.

Если следовать всем инструкциям и советам, а также имеющимся схемам подключения, установка электросчётчика не составит большого труда даже для пользователя, не имеющего определённых навыков и должного опыта. Слишком больших трудностей такая установка не предполагает.

Подключение в зависимости от планировки

Монтаж прибора следует проводить в соответствии с утвержденным планом вашей обслуживающей компании. Сегодня всех пользователей обязуют выносить счетчики на лестничную площадку (для многоквартирных домов). В частном секторе прибор должен находиться в открытом доступе, чтобы в любой момент сотрудник энергосбыта смог снять показания. Подключение электросчетчика не зависит от планировки помещения. Его можно установить в любой комнате, при условии, что будут учтены все предписания обслуживающей компании. Необходимо знать, производитель комплектует изделие гарантийным талоном и аннотацией, в которой напечатана схема подключения. Следуя этой инструкции любой человек сможет установить или заменить старый счетчик на новый.
