Счетчик электроэнергии трехфазный: обзор способов подключения и обучающее видео

Полукосвенный метод

Счетчик прямого включения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема того, как подключается счетчик через трансформаторы тока, указывается на корпусе и в технической документации прибора.

Принцип основан на том, что токовые цепи подключаются через трансформаторы тока, цепи напряжения — сразу к сети 0,4 кВт. Любая схема включения рассматривается слева направо.

Этапы установки

Установка с трансформаторами обычно выбирается для предприятий или бытовых помещений, где используется мощное электрооборудование.

Установка счетчика с трансформаторами тока проводится по следующим этапам:

  1. Откручивание крепежных винтов до необходимого пространства для ввода проводов в зажим клеммы.
  2. Провод очищается от изоляционного слоя на высоту 25 миллиметров, без перекосов вставляется в отверстие на счётчике (не допускается попадание в зажим участка провода с изоляцией).
  3. Сперва закручивается верхний винт, затем нижний. Легким подергиванием провода вниз убеждаются в его надежной фиксации. Через 10 минут снова нужно проверить провод, так как медь имеет свойство растягиваться. При необходимости следует закрепить контур надежнее.
  4. Идентично подсоединяются остальные провода.
  5. Клеммы закрываются крышкой.

При общей нагрузке по току свыше 100 Ампер, актуально подключение трехфазного счетчика через трансформаторы тока.

Сборка через трансформаторы

Схема подключения через трансформаторы тока бывает косвенная и полукосвенная.

Подключение трансформаторов тока не применимо для моделей прямого включения. Как правило, схема подключения присутствует на самом приборе, а также в прилагаемой инструкции.

Трехфазный счетчик электроэнергии соединяется с трансформаторами в соответствии с маркировкой.

Л1 — питание от автомата (вход). Л2 — выход на потребителя. И1 — ввод, подключаемый на клеммы 1, 3, 5. И2 — выход, подключаемый на 2, 4, 6 клеммы.

Для соединений под болт, на провода можно использовать наконечники НКИ.

Пример подключения

Перед счетчиком и трансформаторами устанавливается автоматическое устройство, защищающее от коротких замыканий и блокирующее сеть при превышении максимальных нагрузок. Трехфазная сеть балансирует пофазное распределение нагрузки. Каждая фаза обеспечивается автовыключением.

Подведение начинается с левой стороны. На вводном автомате 3 фазы: A, B, C. Трансформаторы условно разделяют на соответствующие фазы. Цвета проводов выбираются в соответствии ГОСТу. В схематехнике маркируются для наглядности цветными стикерами.

Схема подразумевает подключение проводов к клеммам 3 фазного счетчика через трансформаторы с дальнейшим их выводом на потребителя.

Выходящий провод из А-вводного автомата подсоединяется к шине Л1 первого трансформатора. Провод с той же маркировкой отводится от И1 трансформатора к первой клемме. От второй клеммы провод подсоединяется к И2 первого трансформатора. Седьмая клемма в этом случае — для заземления. От болта напряжения трансформатора провод отводится на соответствующую клемму. На приведенных фото эти 3 клеммы в верхнем ряду.

Аналогичная схема подключения трансформаторов применима для каждого из них.

Схематичная инструкция всегда указывается на самом приборе.

Расположение клемм на приборах Энергомера несколько отличается:

Начиная слева, каждые три клеммы, следующие по порядку, составляют одну фазу. К 1, 4, 7 клеммам, контуры подсоединяются от И1 трансформатора. К 3, 6, 9 — от И2. 2, 5, 8 — подключение цепи напряжения. 10 или 11 (Энергомера предлагает 10 и 11 клемм) — нулевой проводник (может быть любой из двух).

Принцип звезды

Подобная схема подключения трехфазного счетчика через трансформаторы тока, дает возможность использовать меньше проводов. Особенность «звезды» — объединение выводов И2 всех трансформаторов в узел, выводимый на нулевой проводник.

Минус такой схемы — затрудненность проверки для служб.

Особенности подключения однофазного и трехфазного счетчика

Небольшие одноэтажные коттеджи подключают к однофазной сети. При этом учитывают, что установленная мощность не превышает 8-10 КВт.

В двухэтажных домах, где разрешенная мощность составляет 15 КВт, устанавливают трехфазные счетчики. При этом нагрузки стараются распределить среди фаз равномерно.

Учитываются схемы подключения, составленные проектной организацией. Основное отличие заключается в том, что при однофазном подключении не требуется монтаж дополнительного заземления. Как при трехфазном подключении частного владения к электрической сети.

Различия в схеме подключении однофазного и трехфазного электросчетчика незначительные:

  • Для подключения однофазного напряжения необходимо два провода, ноль и фаза, которые подводятся к счетчику;
  • При трехфазном подключении используется четырехпроводная сеть. Три фазы и ноль;
  • Перед электросчетчиками рекомендуется устанавливать автомат. После него монтируются автоматы, защищающие группу потребителей. Например, освещение подключают к своему автомату, а розетки защищены другим и т.п.;
  • При наличии заземления запрещено соединять его с нулевым проводом.

В некоторых случаях можно подключать трехфазный счетчик к однофазной сети.

Многотарифные электросчетчики


Потребление электроэнергии неравномерное в разное время суток. Поэтому для того, чтобы уменьшить потребление электроэнергии в часы пиковой нагрузки электрокомпании предлагают установку двухтарифных электросчетчиков.

Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Это зависит от времени суток и настройки аппарата. Конкретные значения отличаются в разных регионах.

  • днем с коэффициентом 1:1;
  • ночью, 23.00-7.00 коэффициент понижен.
  • днем, 10.00-17.00 и 21.00-23.00 коэффициент 1:1;
  • в часы пик, 7.00-10.00 и 17.00-23.00 коэффициент повышен;
  • ночью, в часы минимальной нагрузки, 23.00-7.00, энергия самая дешевая, с понижающим коэффициентом.

Такие приборы помогают уменьшить счет за потребленную энергию, особенно если включать мощные нагрузки, типа стиральной и посудомоечной машин или бойлера в часы самой дешевой электроэнергии.

Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Особенно эффективным является сочетание электроотопления и двухтарифного счетчика.

Подключить электросчетчик самостоятельно несложно

Важно соблюдать при этом все правила ПУЭ, иначе инспектор электрокомпании заставит переделать работу, что приведет к дополнительным расходам и потерям времени

Для подсчета потребляемой электроэнергии и защиты сети на большинстве бытовых и жилых объектов необходимо осуществить подключение однофазного счетчика и автоматов. Это мероприятие обычно должен выполнить владелец помещения.

При наличии небольших навыков работы с проводкой можно самостоятельно проделать такую работу без привлечения сторонних специалистов, а мы расскажем как это сделать.

Существующие конструкции электросчетчиков

Есть несколько вариантов исполнения этого прибора:

  • однофазные либо трехфазные;
  • механические (индукционные) или электронные;
  • однотарифные или многотарифные;
  • прямого или вторичного включения.

Двухтарифный счетчик электроэнергии и переход на ночной тариф – один из способов уменьшить затраты на электроэнергию.

Употребление выражения “двухфазный счетчик” неверно. В обиходе этим термином называют однофазные приборы с возможностью тарификации. Они выпускаются разными производителями (“Энергомера”, “Меркурий”, “Нева” и проч.), отличаются количеством выводов, вариантами использования, возможностями учета и др.

При выборе нужно учитывать следующее:

  1. Однофазные приборы используются там, где напряжение сети составляет 220 В. Например, при монтаже счетчика в квартире или офисе.
  2. Если есть станки, мощное электрооборудование, предполагается подключение 380 В. Применяются трехфазные счетчики электроэнергии.
  3. И в той, и в другой категории многотарифные устройства употребляются тогда, когда цена электроэнергии отличается в зависимости от времени суток или других обстоятельств.
  4. Механические (индукционные) приборы, в отличие от электронных, не могут использоваться в неотапливаемых помещениях. Это нужно учитывать при установке счетчика в гараже и в подобных ему сооружениях. Однако они надежны, долговечны и сравнительно недороги.
  5. Вторичное включение применяется там, где проходят большие токи – в трансформаторных подстанциях или во входном щитке подъезда.

Механические приборы учёта относятся к категории надежных в эксплуатации электросчётчиков.

Электросчетчики являются “модульными” приборами, поскольку, как и другая коммутационная аппаратура, устанавливаются на специальной шине – дин-рейке. Это делается для удобства монтажа электрооборудования в щитке. Кроме электросчетчика, на ней располагаются автоматические выключатели.

Подключение автомата к счетчику производится для защиты прибора от перепадов напряжения или человека – от поражения электротоком.

Особенности подключения трехфазного счетчика

Подключение трехфазного прибора учета электроэнергии своими руками может быть хорошо проиллюстрировано при помощи следующей схемы прямого включения:

Как видно из рисунка, основной принцип подключения этого устройства к электрической сети остается тем же. Представленная схема является далеко не единственной, по которой может быть включен трехфазный счетчик. Поскольку эти устройства часто используются для учета электроэнергии в сетях с мощными нагрузками, то для их установки могут применяться различные косвенные схемы подключения в трех или четырехпроводную сеть. При этом используются дополнительные трансформаторы тока или напряжения.

Другим важным моментом, который должен быть учтен при установке трехфазного счетчика своими руками, является соблюдение порядка чередования фаз. Если осуществляется простая замена одного прибора другим, то подключать провода к клеммам нового устройства нужно в таком же порядке, как они были подключены к старому. В случае установки нового счетчика следует определить правильность чередования фаз при помощи фазоуказателя.

Следует отдельно остановиться на установке автоматического выключателя перед счетчиком. С точки зрения безопасности электропроводки квартиры, а также выполнения работ по обслуживанию и замене счетчика, такой выключатель необходим. Однако самовольный монтаж этого устройства может повлечь за собой вполне обоснованные претензии со стороны контролирующей организации. Для того чтобы избежать конфликтных ситуаций автоматический выключатель должен быть заключен в специальный корпус, который пломбируется представителем компании-поставщика электроэнергии.

Таким образом достигается возможность использования автомата для включения или отключения электрической сети и одновременно ограничивается возможность вмешательства в ее конструкцию на участке, расположенном до прибора учета электроэнергии.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Подготовка к монтажу

Первая из этих моделей очень надежна и, кроме того, отличается долговечностью и низкой стоимостью. Однотарифный прибор учета не имеет функции переключения по времени, а потому стоимость электроэнергии не меняется круглосуточно. Во втором случае необходимо применение гофрированной пластиковой или металлической брони.
Выбор счётчика При выборе этих приборов следует исходить из общепринятых критериев оценки, согласно которым однофазные счётчики подразделяются на устройства индукционного и электронного типа. При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.
Устанавливается прибор вместе с остальным оборудованием. Синий провод соответствует нулевому проводнику, он подключается на вход.
Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

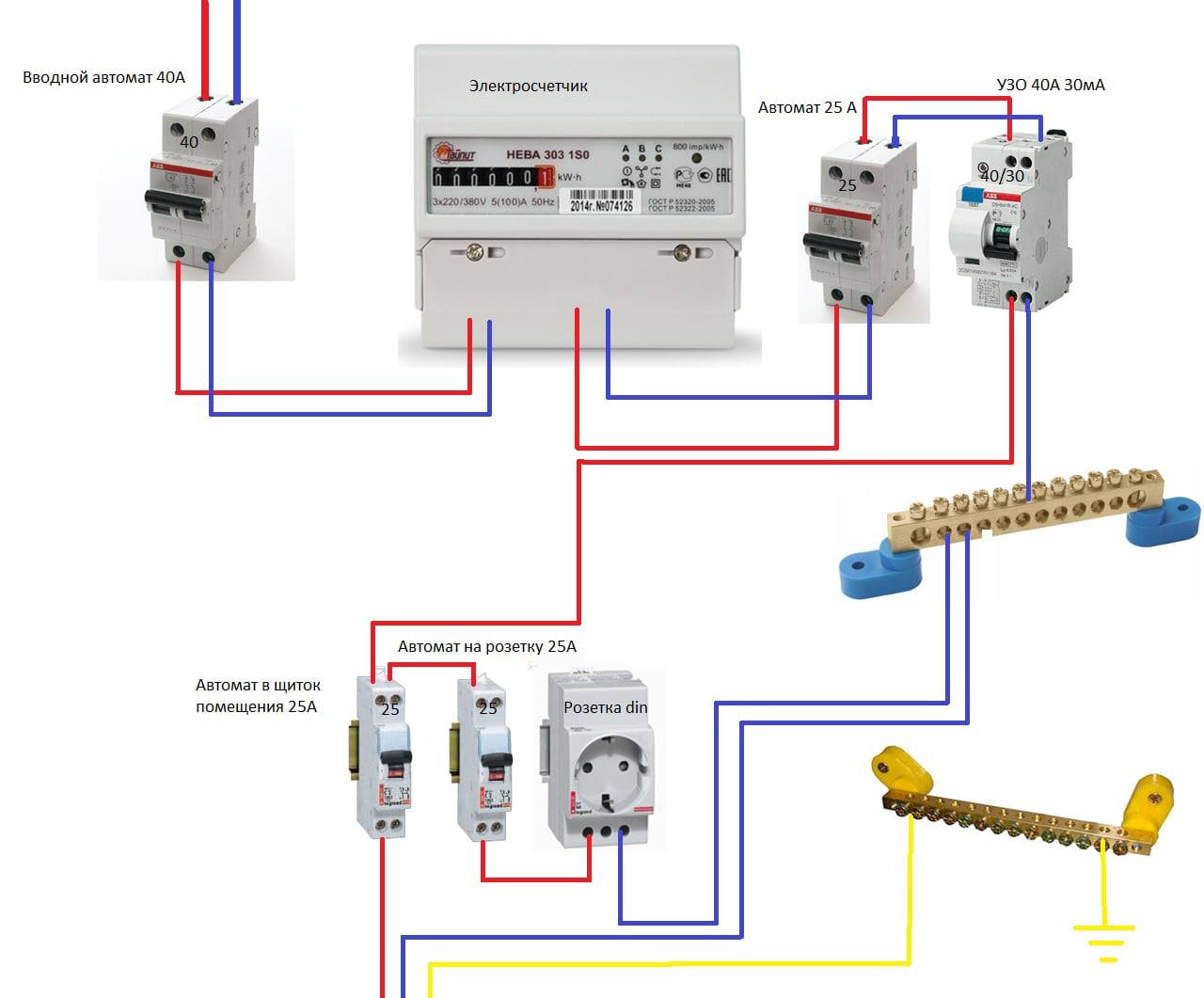

Типовая схема ввода однофазного электропитания на объект. Перемычка с третьего контакта прибора учета электроэнергии подключается к нулевой шине, с которой и соединяются все нулевые провода, идущие от квартиры или помещения.
Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз.
При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице пломбируется весь бокс , в отдельном боксе рядом. Ввод нуля к квартире от сети.
как подключить счетчик электроэнергии

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.
Основные требования Основные правила монтажа и подключения приборов учета определяются п

Расскажите о нюансах подключения которые известны вам.
При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

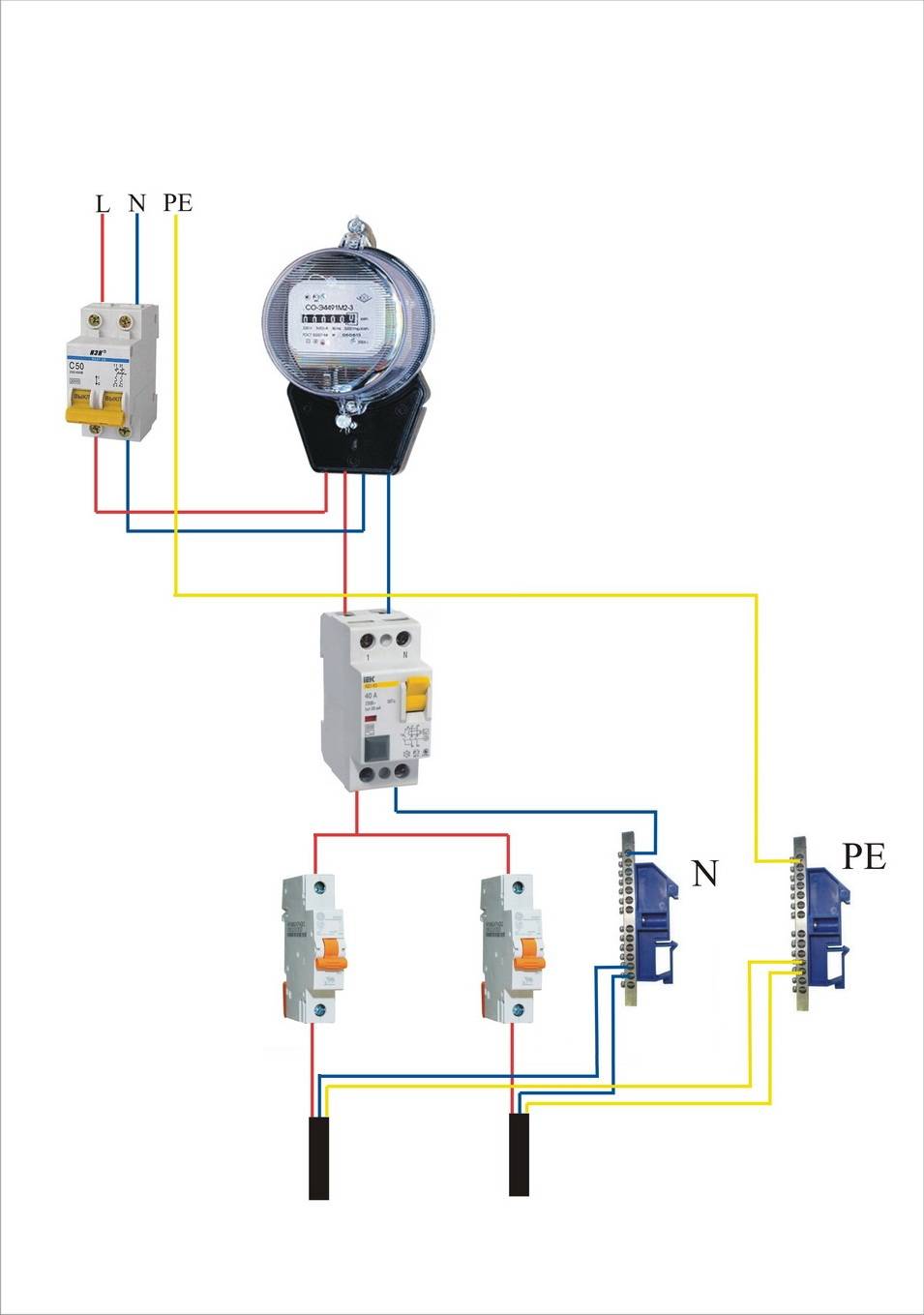

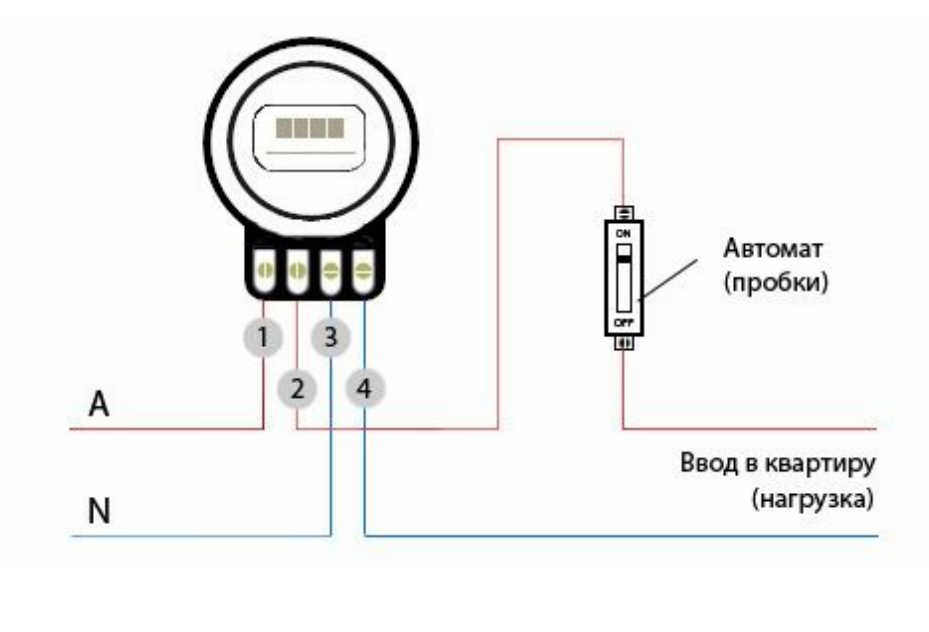

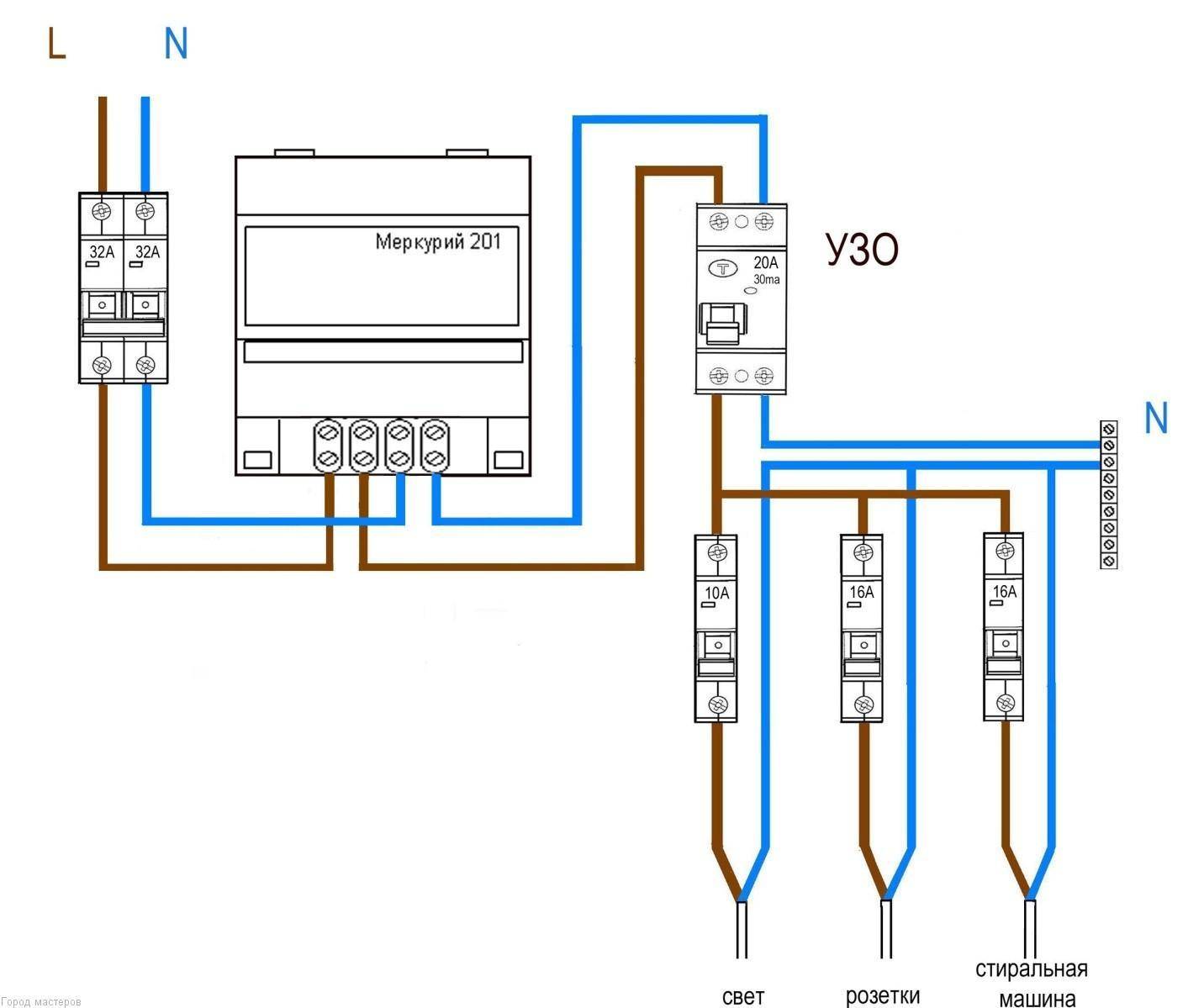

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.
Однако, при отрицательных температурах, аппарат может показывать неправильные данные

Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик


Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

И в заключение

Как видите схема подключения электросчетчика, довольно проста и по ней без проблем можно произвести установку самостоятельно.

Хотелось добавить, что у кого-то до сих пор стоят счетчики старого образца. И их использование уже запрещено по законодательству и правилам ПУЭ (правила устройства электроустановок), и должна быть обязательно произведена замена на счетчики нового образца. Гарантия обычно дается 3-5 лет в зависимости от производителя. Межпроверочный интервал 10-16 лет.

Электросчетчик СО 505

В данной статье пошагово рассмотрим процесс монтажа и подключения домашнего однофазного счетчика электроэнергии. Рассмотрен, вероятно, самый малобюджетный вариант. Для примера монтажа приведу фотографии замены счетчика с реального объекта. На первой фотографии (слева) показан счетчик СО505 без клеммной крышки, который мы будем устанавливать.

Как установить (заменить) однофазный квартирный счетчик на лестничной площадке написано на СамЭлектрик в статье . А как проложить провод до счетчика и какие должны быть меры безопасности при этом, я написал в статье .

Сразу надо сказать, что перед установкой счетчика необходимо обратиться в соответствующие органы (местные электросети) за получением разрешения на замену счетчика

Также следует обратить особое внимание на сохранность пломб на клеммах счетчика и на самом счетчике

Итак, в квартире стоял до боли знакомый старый счетчик с двумя пробками (автоматическими выключателями старого образца). Хозяин обратился с просьбой посмотреть, почему так часто выбивают пробки, и предположил, что может быть надо поменять их на больший ток — с 16 А на 25 или даже 32 Ампер. Осмотр показал, что электросчетчик старый — шестидесятых годов, и будущего у него нет.

Поэтому договорились о замене счетчика, а заодно и автоматов, а заодно и всего электрощитка.

Вот что мы имели исходно:

Старый счетчик
