Проектирование и монтаж коллекторной отопительной системы

2 Конструкция коллекторного отопления

Для начала необходимо понять схематические и конструктивные особенности системы. Самый простой чертёж такого оборудования будет состоять из одного распределительного узла. От него выходят несколько отопительных магистралей.


стандартный набор для отопительной системы

  • расширительный бачок;
  • циркуляционный насос;
  • группа безопасности.

Коллектор, от которого будут выходить магистрали, находится непосредственно возле котла. Он состоит из таких ключевых элементов, как входной и выходной.

Как понятно из контекста, во входное отверстие подключается подающая труба от котла. Уже непосредственно коллектор будет распределять теплоноситель по магистральным веткам.

В выходное отверстие поступает остывшая вода для дальнейшего перенаправления в котёл для повторного нагрева. Это своего рода обратка, как в классических отопительных системах, работающих на газу.

Такая простая схема коллекторного отопления может быть применена для одноэтажного дома, где мощность циркуляционного насоса будет позволять создавать необходимое давление в трубах. Но в двухэтажном доме или более она будет нецелесообразна, нужно будет устанавливать 2 коллектора и насос с более высокой производительностью. Один коллектор будет служить для работы тёплого пола, а второй — распределять теплоноситель по радиаторам.

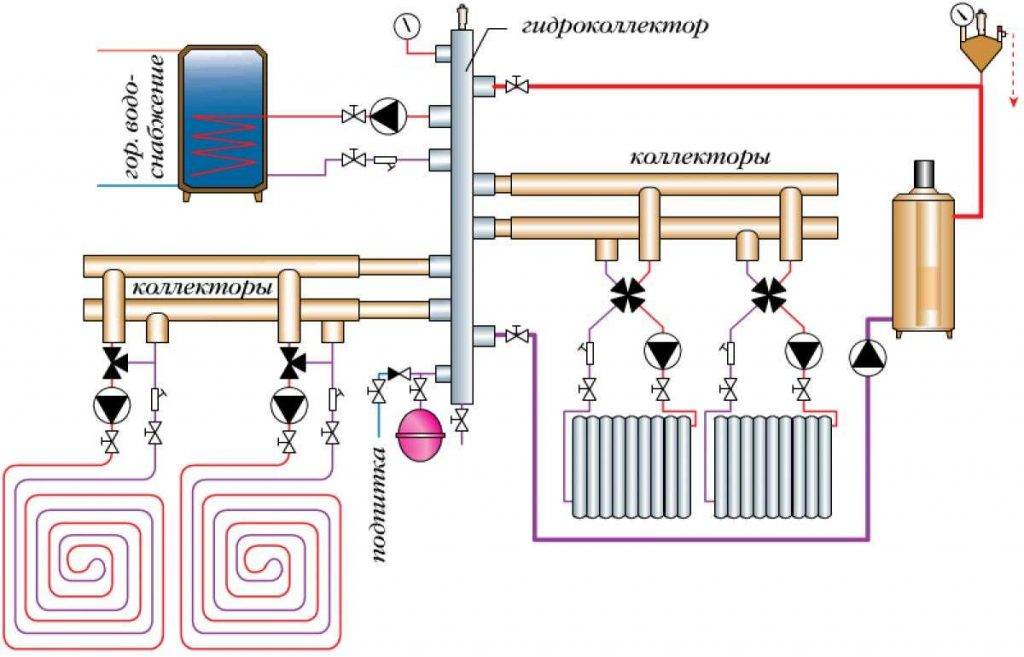

Классическая схема коллекторного отопления частного дома с двумя этажами включает в себя 2 распределительных узла на каждом этаже. Но следует учитывать и общую площадь помещения, а соответственно и длину магистральных ветвей. Если сама система не имеет большой длины, то будет достаточно и одного узла на 2 этажа, поскольку он будет создавать нужное давление.

Не стоит забывать и о теплоотдаче, а также настройке температурного режима в каждом помещении. В жилых зданиях необходимо использовать специальные закрытые коробы для размещения коллекторов.

Состав коллекторной системы отопления

На первом этапе необходимо ознакомиться с принципом проектирования автономного теплоснабжения. Самая простая схема коллекторного отопления состоит из одного распределительного узла, к которому подключаются отдельные магистрали системы.

В состав входят стандартные компоненты – котел, циркуляционный насос, расширительный бачок и группа безопасности. Коллекторный узел устанавливается непосредственно рядом с котлом и состоит из двух элементов:

  • Входной. Подключается к подающей трубе от нагревательного прибора и распределяет горячий теплоноситель по контурам;
  • Выходной. К нему ведут обратные патрубки от отдельных магистралей. Необходим для сбора остывшей воды и ее направления в котел для дальнейшего нагрева.

Сложные коллекторные группы для отопления комплектуются приборами регулирования объема подачи теплоносителя – термоголовками (входной) и механическими ограничителями на выходном.

Такой принцип применяется для организации теплоснабжения одноэтажного частного дома, где мощности циркуляционного насоса будет достаточно для обеспечения нормального давления в трубах. Для двухэтажного здания могут быть установлены две коллекторные группы для отопления. Одна из них будет предназначаться для распределения по отдельным контурам, а вторая служит основным компонентом теплого водяного пола.

Для подобной схемы необходимо рассчитывать параметры каждого контура. Чаще всего возникает необходимость в установке следующих дополнительных компонентов:

  • Циркуляционные насосы для каждого контура;
  • Узел смешивания. Необходим для регулирования температуры теплоносителя в коллекторе. Канал соединяет прямую и обратную трубу и с помощью регулирующего устройства (двух или трехходовой клапан) происходит смешивание потоков с различной степенью нагрева.

Традиционная схема коллекторного отопления двухэтажного дома включает в себя распределительные узлы на первом и втором уровнях. Но все зависит от общей площади помещений и как следствие – от длины отдельных магистралей.

Также нужно учитывать теплоотдачу и оптимальные тепловые режимы в каждом помещении.

Все коллектора, расположенные в жилых помещениях, должны устанавливаться в специальных закрытых коробах.

Плюсы

  • Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
  • Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
  • Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
  • Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
  • Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

  Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться. Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

  • Солнечные батареи. Они вырабатывают исключительно электрический ток. А вот его уже вы можете использовать для обеспечения работоспособности любого электрооборудования, в том числе и не работу отопительных приборов.
  • Солнечные коллекторы. Эти устройства нагревают жидкость (теплоноситель) и их можно напрямую подключать к системе отопления, а также с их помощью греть воду для бытовых нужд.

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

  • Безопасный и абсолютно «чистый» источник энергии.
  • Снижение затрат на отопление и ГВС.
  • Вы независимы от состояния экономики: солнце светит всегда, и в кризис, и в период расцвета.
  • Денег солнце за свою энергию не требует. Другое дело, что государство может обложить налогами владельцев гелиоустановок. Но пока такого не случилось — солнечная энергия бесплатна.

Недостатки:

  • Зависимость количества поступающего тепла от погоды и региона.
  • Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
  • Солидные финансовые вложения на стартовом.
  • Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
  • Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

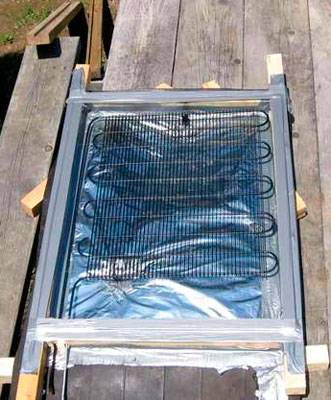

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

  • змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
  • обрезки медной трубы с резьбой на 16 мм с одной стороны;
  • заглушки и вентили;
  • трубы для подключения к коллекторному узлу;
  • бак-накопитель с объемом от 50 до 80 литров;
  • деревянные планки для изготовления каркаса;
  • лист пенополистирола толщиной 30-40 мм;
  • стекло, можно взять оконное;
  • алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

  1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
  2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

  1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
  2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
  3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
  4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

 Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

  1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
  2.  От распределителя поступает поток охлаждённой воды из обратки;
  3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
  4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

2 Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

  • большое количество труб;
  • диаметр трубопровода должен обеспечить естественную циркуляцию;
  • невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

2 Конструкция коллекторного отопления

Для начала необходимо понять схематические и конструктивные особенности системы. Самый простой чертёж такого оборудования будет состоять из одного распределительного узла. От него выходят несколько отопительных магистралей.

стандартный набор для отопительной системы

  • расширительный бачок;
  • циркуляционный насос;
  • группа безопасности.

Коллектор, от которого будут выходить магистрали, находится непосредственно возле котла. Он состоит из таких ключевых элементов, как входной и выходной.

Как понятно из контекста, во входное отверстие подключается подающая труба от котла. Уже непосредственно коллектор будет распределять теплоноситель по магистральным веткам.

В выходное отверстие поступает остывшая вода для дальнейшего перенаправления в котёл для повторного нагрева. Это своего рода обратка, как в классических отопительных системах, работающих на газу.

Такая простая схема коллекторного отопления может быть применена для одноэтажного дома, где мощность циркуляционного насоса будет позволять создавать необходимое давление в трубах. Но в двухэтажном доме или более она будет нецелесообразна, нужно будет устанавливать 2 коллектора и насос с более высокой производительностью. Один коллектор будет служить для работы тёплого пола, а второй — распределять теплоноситель по радиаторам.

Классическая схема коллекторного отопления частного дома с двумя этажами включает в себя 2 распределительных узла на каждом этаже. Но следует учитывать и общую площадь помещения, а соответственно и длину магистральных ветвей. Если сама система не имеет большой длины, то будет достаточно и одного узла на 2 этажа, поскольку он будет создавать нужное давление.

Не стоит забывать и о теплоотдаче, а также настройке температурного режима в каждом помещении. В жилых зданиях необходимо использовать специальные закрытые коробы для размещения коллекторов.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Устройство коллектора отопления

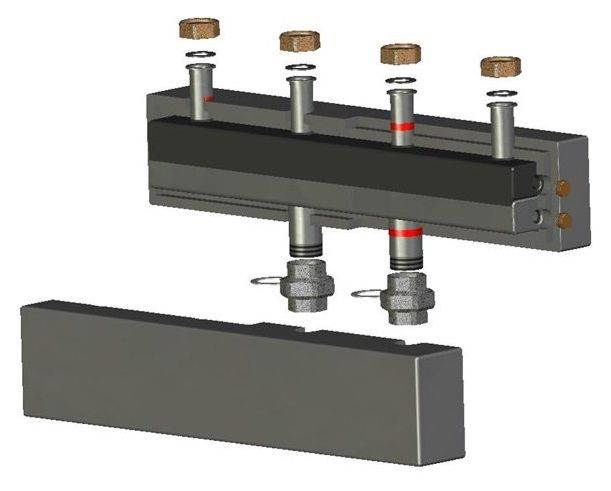

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

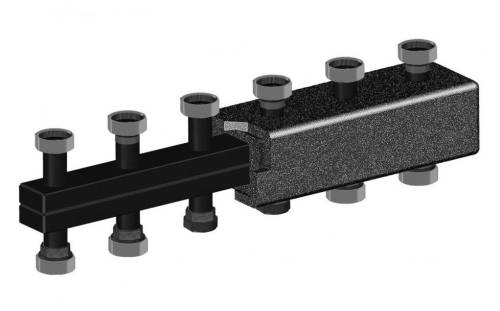

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

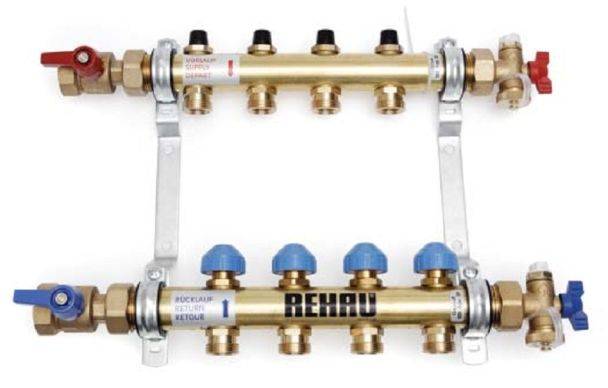

На фото ниже – коллектор со встроенными расходомерами.
