Байпас: что это такое в системе отопления, для чего он нужен

Байпас: что это такое?

Основное назначение этого элемента отопительной магистрали – возвращение в стояк батареи лишнего теплоносителя. Проще говоря, посредством этого элемента обеспечивает транспортировка воды до регулирующей запорной арматуры.

При отсутствии этого устройства намного труднее осуществлять ремонт батареи в периоды, когда система находится в рабочем состоянии.
Установка этого элемента позволяет обеспечить работоспособность отопительной магистрали в периоды отсутствия электричества (если ваша отопительная система связана с электрокотлом).

Если в доме произошло отключение электроэнергии, то необходимо перекрыть краны, посредством которых осуществляется подача теплоносителя в насос, а потом открывается кран на центральной трубе. Если в отопительной магистрали использовать байпас с клапанами, вам не придется перекрывать краны вручную. Этот процесс будет происходить в автоматическом режиме.

Разновидности байпаса:

с обратным клапаном;
без клапана.

Байпасы, которые снабжены обратным клапаном, используются для циркуляционного насоса в отопительной магистрали. Их применяют, когда в этом возникает необходимость. При включении насоса происходит открывание клапана, и, в условиях повышенного давления, происходит пропуск теплоносителя. При выключении насоса происходит закрытие клапана. Отметим, что клапан закрывается в автоматическом режиме. Если получилось так, что на байпас попала окалина, то это может привести к тому, что он потеряет работоспособность.

Используя в составе отопительных магистралей байпас без клапана, можно выполнять работы в одной части системы без необходимости её полного отключения. Установка насосного оборудования без клапана позволяет осуществить подключение к системе отопления в том месте, где отсутствовал радиатор.

Автоматический байпас

на один размер меньше, чем труба стояка

Отметим, что установка автоматической модели должна производиться вместе с циркуляционным насосом. В такой связке они работают в автономном режиме даже в тех случаях, когда происходит отключение электроэнергии. Их работа осуществляется за счет естественной циркуляции.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

Фильтр;
Обратный клапан;
Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

Собирают участок обвода, который будет располагаться параллельно магистрали;
От обратки отрезают участок, равный длине обвода;
На концы магистрали устанавливают тройники;
Между ними монтируется участок с запорной арматурой или клапаном;
Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Байпас и циркуляционный насос

Системы отопления с принудительной циркуляцией теплоносителя отличаются более высокой эффективностью. Они обеспечивают равномерное и быстрое распределение тепла по всей системе отопления

Применяя насосы, необходимо обязательно уделять внимание наличию байпасных линий. Байпас для циркуляционного насоса с обратным клапаном позволит:

Если при подключении радиаторов применение крана на байпасе запрещено, то здесь он необходим – для обеспечения нормальной принудительной циркуляции.

Мгновенно переключаться с принудительной циркуляции на естественную – это необходимо при отключении электроэнергии;
Оперативно менять сломанные насосы без остановки контура;
Предотвратить движение теплоносителя в обратную сторону – за это отвечает обратный клапан.

Переключение с одного вида циркуляции на другой выполняется с помощью запорной арматуры. Два крана ставятся на участок с насосом и один – непосредственно на сам байпас.

Устанавливая в системе отопления байпас с насосом, мы получим возможность быстро менять насосные узлы при их поломке. Типичный тому пример – самый разгар зимы, а насос вдруг начал гудеть, распространяя гудение по металлическим трубам на весь дом. Поверьте, хорошего в такой ситуации мало. Во-первых, назойливое гудение действует на нервы. А во-вторых, неисправный насос может в любое время «встать» намертво, из-за чего контур окажется неработоспособным.

Для чего нужен байпас в отопительной системе?

Чтобы понять, зачем используется байпас, что это такое в отоплении, следует рассмотреть варианты его применения:

в гравитационной сети его монтируют параллельно функционирующему циркуляционному насосу,
в смесительных узлах разнообразного типа,
в закрытых и открытых системах, базирующих на одном трубопроводе, байпас устанавливается на радиаторы отопления,
также его используют в качестве перехода между подающим и обратным потоками, в этом случае образуется малый циркуляционный контур, сопровождающий нагрев отопительного узла.

Как выглядит байпас в системе отопления

Когда речь заходит о смешивающих узлах, установка байпаса в системе отопления необходима для связывания подачи и обратки, здесь также используется трехходовой термостатический клапан. Отрезок трубы нужен для направления в камеру клапана жидкости из обеих магистралей, чтобы на выходе образовалась вода с заданными температурными параметрами.

Перемычка в сопровождении трехходового клапана позволяет использовать принцип смешивания на следующих участках сети:

малый циркуляционный контур в случае дровяного котла,
коллектор, раздающий теплоноситель на греющие ветви теплого пола,
обвязка для теплоаккумулятора.

В частности, малый контур с внедрением байпаса защищает твердотопливный котел от выступления конденсата во время его разогрева.

Байпасный узел, используемый в обвязке твердотопливных агрегатов, используется в качестве элемента безопасности. Пример: выставлен максимальный обогрев, топка полная, и в это время прекращается подача электроэнергии. В подобной ситуации, характерной для отечественных эксплуатационных условий, до возобновления электропитания вода в радиаторах уже остынет. Котел в это время все еще будет горячим, ведь в нем продолжается переработка топлива. Как только включится насос, холодная среда попадет в котловую рубашку, вследствие чего чугунная секция лопнет – скажется возникший температурный шок. В данных условиях трубная перемычка крайне необходима.

Аналогичный алгоритм смешивания с помощью клапана и перемычки используется в теплых полах при обустройстве распределительной гребенки. После достижения температурной нормы в греющих контурах трехходовой кран перекрывает поступление от котла, носитель прогоняется насосом по внутренней тепловой линии через байпас.

Какие функции выполняет

Назначение байпасного клапана (что это такое) в системе отопления – перехват части или всего потока теплоносителя, проходящего через отопительные приборы или участки трубопровода.

Его основные функции:

Регулирование потока жидкости (про заправку системы отопления антифризом написано тут) через радиаторы отопления, и, следовательно, эффективности теплоотдачи и температуры в помещении;
Обеспечение отключения и демонтажа батарей для ремонтных работ в наполненной системе;
Ускорение наполнения трубопроводов после длительного простоя и слива теплоносителя после окончания отопительного сезона.

Кроме того, байпас обязательно устанавливают совместно с циркуляционным насосом, что обеспечивает работу при пропадании питания насоса и экономию потребления электроэнергии.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

Подключение отопительных приборов к однотрубной разводке;
Обвязка насосного оборудования;
Подключение распределительного коллектора водяного теплого пола;
Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Принцип работы байпасного клапана

Схема сборки:

Фильтр;
Обратный клапан;
Насос принудительного действия.

Как работает байпасная линия:

Собирают участок обвода, который будет располагаться параллельно магистрали;
От обратки отрезают участок, равный длине обвода;
На концы магистрали устанавливают тройники;
Между ними монтируется участок с запорной арматурой или клапаном;
Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

Виды байпаса в системе отопления.

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

размер и тепловая мощность отопительных приборов;
место их расположения в комнате;
способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

все радиаторы в одной комнате располагаются на одном уровне;
ребра конвекторов в вертикальном положении;
центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
длина батареи не менее 75% от длины самого окна;
расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Использование байпаса в однотрубной системе отопления

Хотя однотрубная система отопления сегодня уже морально устарела, ее все же еще часто можно встретить не только в домах старой постройки, но и в частных современных коттеджах. Она может прекрасно функционировать, но при этом давать слишком много тепла. В частном коттедже это решается простым снижением мощности котла, а вот в многоквартирном доме становится проблемой. Ведь невозможно убавить поток воды в батарее одной из комнат, не затронув остальные. Чтобы эта опция стала доступной стоит возле каждого радиатора установить замыкающий участок. В такой системе обводная труба соединяет подвод с отводом возле батареи. В результате, если перекрыть трубу подвода запорной арматурой полностью или частично, то можно снизить или совсем прекратить подачу теплоносителя в данный отопительный прибор без воздействия на другие.

Байпас на однотрубной системе отопления

Внимание! Участок обводной трубы должен быть меньшего диаметра. В противном случае вода в батарею будет поступать плохо

Устраивать байпас следует подальше от вертикальных участков трубопровода, но как можно ближе к радиатору. Для сооружения байпаса используются краны и тройники. Делают его по месту путем полипропиленовой сварки. Помимо этого, байпас можно приобрести в магазине в уже собранном виде и просто установить его посредством резьбового соединения. Между входом в радиатор и байпасом устанавливают вентиль или терморегулятор, который призван обеспечить автоматизацию процесса регулировки температуры воздуха в помещении.

Между тем стоит иметь ввиду, что установка байпаса в любом случае снизит объем жидкости, которая втекает в радиатор на 30-35%, что снизит его теплоотдачу на 10%. Впрочем, это особо не сказывается на эффективности отопительной системы. Ведь батареи итак излучают избыточное тепло, да и при покупке их производительность округляли в большую сторону, что обеспечило примерно 15% запас.

Безупречным вариантом видится сооружение современной отопительной системы, трубопровод которой спрятан под пол или в стены. В монтаже таких систем используется гарнитура со встроенными байпасами для подключения радиаторов. Имеются там и терморегуляторы с запорной арматурой.

Виды перемычек

Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

Для управления применяется механическое воздействие.
Нерегулируемые, статичные модели.
Элементы, снабженные автоматикой.

Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

С ручным регулированием

Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса

Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

Автоматический

Из известных видов можно выделить:

Клапанный.
Инжекционный.

Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

Инжекционный байпас

Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

Накипь.
Ржавчина.
Металлическая стружка.
Окалины.

Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

Нерегулируемый

На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

Ошибки, часто встречающиеся при самостоятельном монтаже

Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха:

оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею,
собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи.

Второй пример с натяжкой можно назвать допустимым, если речь идет об индивидуальном отоплении, здесь домовладелец может единолично распоряжаться отдачей греющего узла. В стандартных многоквартирниках соседи могут оказаться в уязвимом положении, если кто-то один разбалансирует систему, забрав больше тепла.

Наконец, если байпас дополняет конструкцию полотенцесушителя, он предназначен лишь для удобства замены и обслуживания этого обогревателя. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени.

https://youtube.com/watch?v=WBFqxw11N04

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Установка байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

перекрывает обвод и направляет весь поток ТН в радиатор;
перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
открывает для ТН оба пути: к батарее и по обводу.

Особенности

Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

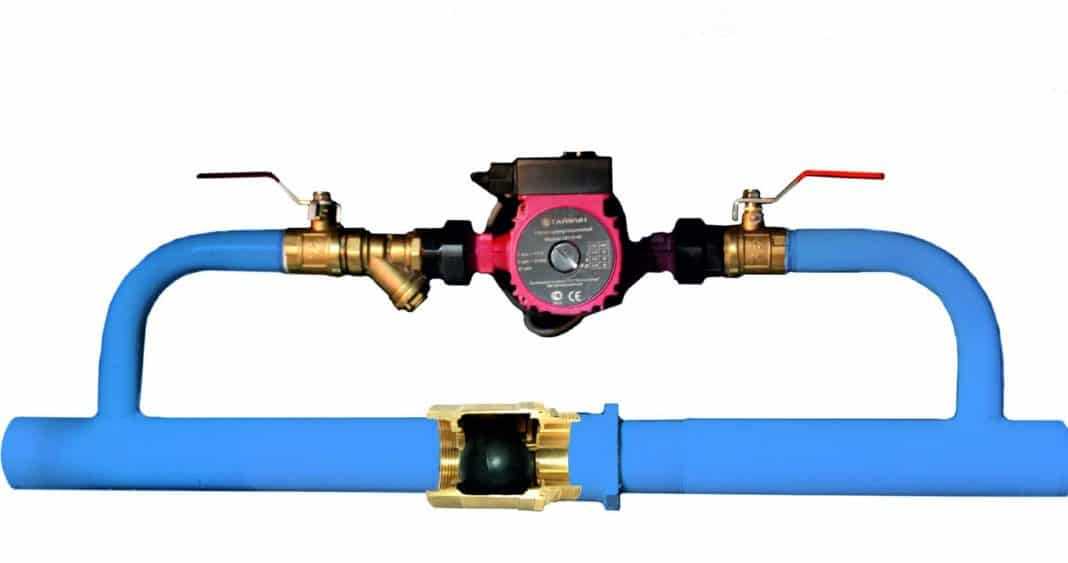

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Где еще используют байпас

Помимо этого байпас устанавливается в теплом полу, в контуре твердотопливного котла и других. В каждом случае принцип работы перемычки имеет свои особенности. Это касается и места ее монтажа.

Байпас в водяной системе теплого пола

Зачастую теплый пол сооружается по коллекторной схеме. Это дает возможность обеспечит нормальную работу схемы. В результате можно создать нормальное давление и показатели температуры в разных контурах.

Коллекторно-смесительные узлы, применяемые при укладке труб, позволяют максимально точно сбалансировать контуры системы. Зачастую они оснащаются циркуляционными насосами и термостатическими устройствами. С их помощью происходит смешение теплоносителя из подачи и обратного потока. Таким образом, создается требуемая температура. Также такие элементы сбалансируют давление в разветвлениях системы.

В процессе монтажа теплого пола проводится установка обвязки

Несмотря на современные технологии, насос не способен плавно поменять напор. В новых моделях есть всего несколько ступеней регулировки. В результате производительность и напор регулируется с помощью индивидуальных балансировочных вентилей. Некоторые смесительные узлы оснащаются байпасами, которые имеют балансировочный клапан.

На практике многие специалисты считают такие элементы ненужными. Многие коллекторные узлы разработаны без байпаса. Но, несмотря на это, он выполняет определенные функции. Прежде всего, стоит отметить, что перемычка защищает насос от перегрузки. Также она предотвращает возникновение скачков давления. При необходимости излишек теплоносителя перенаправляется в обратку.

Перемычку можно приобрести в готовом виде

Байпас в системе твердотопливного котла

Регулировать работу оборудования очень сложно. В процессе горения твердого топлива создается очень большая температура. И это еще не все. В результате сгорания угля или древесины образуется много дыма, который содержит твердые взвеси. Они оседают в виде сажи.

Когда котел запускается, в него подается холодный теплоноситель. При этом создается большая разница температур, которая проявляется в виде конденсата на стенках теплообменника. Опасность такого явления заключается в том, что оно приводит к засорению каналов и дымохода. Также конденсат негативно сказывается на состоянии чугунных и стальных теплообменников.

С помощью обвязки создается малый контур системы

Чтобы устранить такую проблему, необходимо сократить время между поступлением и прогревом теплоносителя во время запуска. Справиться с этим поможет малый циркуляционный круг, в состав которого входит байпас. Благодаря нему нагрев проводится очень быстро, а конденсат не образуется. На обратке на магистрали устанавливается специальный кран или термостатический клапан, который рассчитан на определенную рабочую температуру.

В системе может быть несколько перемычек Готовый насос с перемычкой Установка стальной трубы-перемычки

Когда теплоноситель нагревается до определенного значения, клапан начинает приоткрываться. Холодная вода подается в контур, а горячая – в трубы. Такой плавный запуск позволяет защитить котел от многих негативных факторов. Это значительно продлевает срок службы агрегата и всей системы.

Байпас является весьма важным элементом отопления. Поэтому в случае необходимости специалисты рекомендуют обустроить его в системе. Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации. Когда проводится установка байпаса, необходимо знать принципы его работы.

https://youtube.com/watch?v=-9fwqhEX2R4

Тепло в квартире или доме — это то, что очень цениться в нашей полосе. Инженерами разработаны различные сложные и не очень системы, призванные поддерживать комфортную температуру в помещениях

Важно не только нагреть трубы и радиаторы до максимальной температуры, но и грамотно распределить это тепло, получить именно ту температуру, которая необходима в данном конкретном помещении или точке. Одним из самых дешевых и при этом эффективных способов регулирования температуры в помещении является байпас

Чаще всего его устанавливают между прямой и обратной трубой, для регулировки потоков теплоносителя Об особенностях размещения, видах и выгодах использования такого несложного устройства вы узнаете в нашей статье.

Для чего нужен байпас в отопительных системах
