Почему газовый котел задувает ветром и что делать

Как бороться с обратной тягой. Основные ошибки и заблуждения

Ранее было сказано, что с обратной тягой можно бороться путем увеличения длины дымохода. Вариант решения проблемы достаточно прост, однако не всегда такое решение дает положительные результаты.

Второй вариант решения проблемы в подобной ситуации — установка на верхней кромке дымовой трубы дефлектора, задача которого заключается в увеличении тяги в дымоходе.

Третий вариант — уменьшение числа изгибов и резких поворотов дымовой трубы, увеличивающих кавитацию (завихрение) потока горячего воздуха с дымом при прохождении по трубе.

И в первом, и во втором случае ситуация в корне не изменится. Удлинение трубы на 1 метр не даст ожидаемого эффекта. Установка на дымовой трубе дефлектора тоже не решает проблему до конца. При значительном ухудшении погоды ветер всё же задувает не защищенный газовый котел, и отопление опять выйдет из строя. Что делать? Каково оптимальное решение?

Дефлектор особой конструкции – решение проблемы

Действенным методом, который в состоянии решить раз и навсегда проблему обратной тяги, является установка на дымовую трубу аэродинамического приспособления — дефлектора особой конструкции.

В обычном дефлекторе воздушные потоки воздействуют на его наружную часть. В результате взаимодействия воздушной массы с поверхностью дефлектора возникает разреженная атмосфера, что увеличивает тягу в дымоходе. Явление имеет название эффекта Бернулли, понятие о котором пришло к нам из авиации. Другими словами, когда воздух при встрече с препятствием огибает его, вокруг препятствия создается зона разрежения, усиливающая подъемный эффект крыла.

Если обычный дефлектор не в состоянии устранить задувание ветром газового котла, устанавливается приспособление более сложной конструкции. Сегодня существуют несколько типов дефлекторов, имеющих сложную конфигурацию. Среди самых популярных изделий следует выделить следующие типы:

  • дефлектор типа «Дымовой зуб»;
  • дефлектор Григоровича;
  • дефлектор типа «Воллер»;
  • шаровидные и вращающиеся дефлекторы.

Наиболее популярными в наши считаются два типа устройств: дефлектор Григоровича и приспособления типа «дымовой зуб».

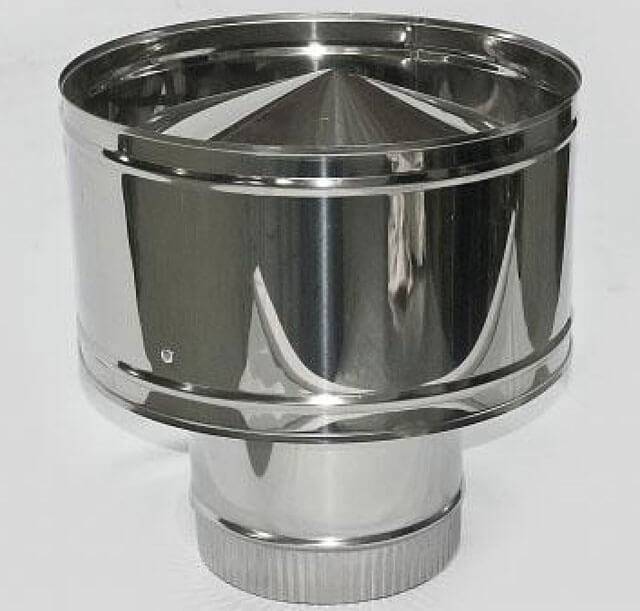

Дефлектор Григоровича представляет собой устройство, в конструкции которого все контуры и элементы имеют непосредственное отношение к аэродинамике. В отличие от обычных, привычных для нас дефлекторов в виде зонтиков, стоящих на трубах в частных домах, это приспособление имеет два конуса, прямой и обратный. Взаимодействие двух конусов обеспечивает необходимое движение потоков воздуха, создавая тем самым зону пониженного давления вокруг дымовой трубы. За счет разницы температур холодного и горячего потоков тяга в трубе увеличивается в несколько раз, препятствуя любому проникновению наружного воздуха внутрь.

При правильном расположении и конструкции дымохода, оборудованного дефлектором, обратная тяга вам не грозит — любые порывы ветра работающему котлу будут не страшны.

Следует отметить и другой момент — когда ветер задувает газовый котел, и система отопления не запускается. Речь идет о недостаточно прогретом дымоходе. Во время долгих отключений отопительной системы, что характерно для загородных домов и коттеджей, при первом запуске котла пламя горелки нередко быстро затухает. Объяснение такому поведению газо-нагревательного оборудования достаточно простое — отработанным продуктам горения трудно подняться вверх по холодному дымоходу, и любые порывы ветра только препятствуют прогреву канала.

Для выхода из сложившейся ситуации достаточно прогреть дымоход на малых режимах работы котла, постепенно увеличивая мощность устройства до оптимальных параметров, и горячие продукты горения в разогретом дымоходе устремятся вверх естественным образом.

Основная статья: все о вентиляции газового котла в частном доме.

Слабо горит фитиль

Фитиль газового котла

Фитиль горит слабо по двум причинам: либо забит и его нужно прочистить, либо у Вас слабое давление на входе. При наличии надомного регулятора, обязательно проверьте его настройки. Возможно, Вам нужно повысить давление на входе, так как оно постоянно колеблется из-за того, что потребление газа разное в разные периоды.

Соответственно, в отопительный сезон, когда газовые котлы работают, потребление газа больше и давление на входе также падает. А регулятор, насколько вы знаете, держит определенный дифференциал между давлением на входе и давлением на выходе. Соответственно, этот дифференциал тоже падает, из-за этого может слабее гореть ваш фитиль. Проверьте настройку регулятора, а также прочистите фитиль.

Изготовление дефлектора

Простейший вариант дефлектора типа устройства Вольперта-Григоровича довольно просто изготовить своими руками.

Требуемые инструменты и материалы

  1. Маркер или фломастер.
  2. Линейка.
  3. Ножницы по железу.
  4. Киянка.
  5. Деревянный брус для подставки.
  6. Заклёпочное устройство.
  7. Дрель, свёрла по металлу (или — сверлоконечные саморезы).
  8. Лист оцинкованного железа толщиной 0,3–0,5 мм (подойдёт алюминиевый лист или тонкая нержавеющая сталь).
  9. Металлические детали, какие есть в наличии: уголок, шпильки, толстая проволока и тому подобное.

Расчёт размеров и схема

Поскольку от точности изготовления зависит качество работы дефлектора, составление правильного чертежа — это самый важный этап во всём процессе. Размеры выверялись учёными в аэродинамической трубе, и им обязательно нужно следовать. Параметр, от которого нужно отталкиваться, — диаметр канала дымохода D.

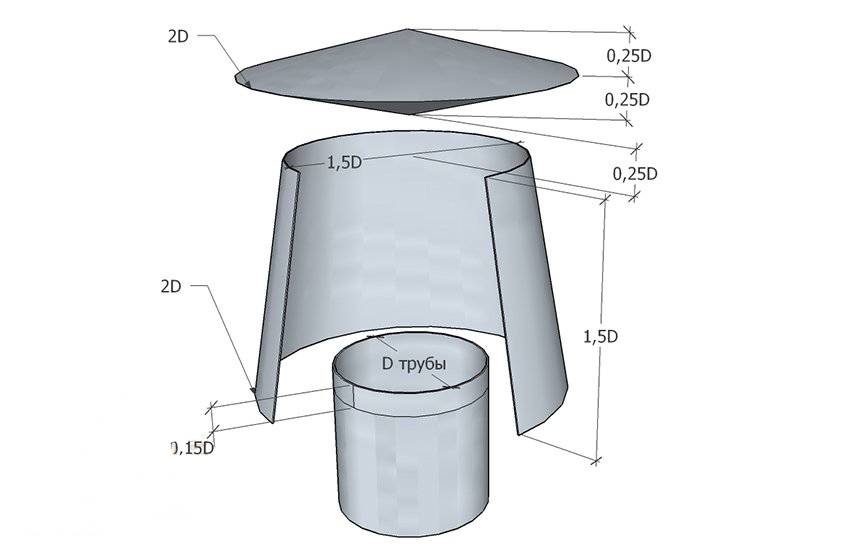

Размеры всех деталей дефлектора задаются пропорционально его диаметру

Таблица: размеры деталей дефлектора относительно его диаметра

ПоказательКоэффициент поотношению диаметру
Нижний диаметр диффузора2
Верхний диаметр диффузора1,5
Высота диффузора1,5
Заглубление трубы внутрь диффузора0,15
высота конуса0,25
высота зонта0,25
высота обратного конуса0,25
Зазор между зонтом и диффузором0,25

Инструкция по изготовлению дефлектора своими руками

  1. Переносим вычерченные детали на картон и делаем картонный макет. Проверяем соответствие деталей друг другу.

  2. Раскрываем макет обратно. Эту картонную выкройку, положенную на лист оцинковки, обводим маркером.
  3. Вырезаем ножницами по железу все детали.

  4. Сворачиваем кожух и сверлим отверстия в его краях.
  5. Скрепляем кожух клёпками (или не сверлим и не скрепляем, а используем сверлоконечные саморезы).
  6. Точно так же скрепляем по очереди нижнюю и верхнюю тарелки-конусы.

  7. Верхняя тарелка больше по размеру, поэтому мы вырезаем 6 лапок в её кромке для крепления к нижней тарелке.
  8. Крепим к нижней тарелке шпильки для соединения с кожухом.
  9. Крепим ими к кожуху зонт.

  10. Чтобы укрепить готовый дефлектор на дымоходе, лучше отделить верхнюю часть трубы и соединить её с дефлектором на земле. Крайне важна прочность этого соединения. Нагрузка от ветра на высоте будет велика и может помешать.

Дефлектор, возможно, получится не очень красивым, но вы сразу ощутите его полезность: тяга усилится на четверть, крыша будет защищена от искр. Труба с ним может быть ниже на полтора-два метра.

Видео: самостоятельное изготовление дефлектора ЦАГИ

При установке любого усилителя тяги вы сразу ощутите выгоду. Но сделанный собственными руками дефлектор ещё и создаст весомый повод, чтобы заставить вас гордиться собой.

Установка дефлектора особой конструкции

Добиться максимального результата при решении проблемы, что делать, если гаснет котел при ветре, позволяет дефлектор особой конструкции – аэродинамическое приспособление, устанавливаемое на дымовую трубу.

В простом дефлекторе основную функцию выполняет наружная часть, на которую воздействует поток воздуха. В месте соприкосновения воздушного потока с поверхностью создается зона разрежения, увеличивающая тягу в дымоходном канале. В результате использования простого дефлектора можно увеличить тягу на 15-20 процентов. Следовательно, приспособления, имеющие более сложную конструкцию, будут намного эффективнее.

Сложные конструкции устанавливают в том случае, когда использование обычного дефлектора не помогает решить проблему задувания котла порывами ветра. Из большого количества дефлекторов сложной конструкции выделяют несколько типов, наиболее часто встречающихся на потребительском рынке:

  • Дефлектор «Дымовой зуб».
  • Дефлектор Григоровича.
  • Дефлектор «Воллер»
  • Дефлекторы шаровидные и вращающиеся.

Лидером среди перечисленных вариантов является дефлектор Григоровича, поэтому его устройству можно уделить немного внимания.

Это устройство имеет особую конструкцию, в ней каждый контур и элемент непосредственно относится к аэродинамике. Если простой дефлектор, установленный на трубе частного дома, выполнении в форме зонтика, то дефлектор Григоровича отличается наличием прямого и обратного конуса. За счет их взаимодействия создается необходимое движение воздушных потоков, в результате чего вокруг дымовой трубы создается зона пониженного давления. Разная температура потоков горячего и холодного воздуха многократно увеличивает тягу в дымоходном канале и предотвращает проникновение воздуха снаружи внутрь трубы.

Дефлекторы, имеющие сложную конструкцию, заставляют сильные порывы ветра работать на усиление тяги в дымоходном канале. В любом случае воздушные массы попадают под нижний конус дефлектора и подсасывают поток, идущий из котла в дымоходный канал.

Правильное расположение и устройство дымохода в сочетании с дефлектором сложной конструкции позволяет решить проблему обратной тяги. Благодаря этому порывы ветра любой силы не задувают пламя горелки отопительного котла, а лишь усиливают тягу в дымоходном канале, позволяя работать оборудованию более эффективно.

Особое внимание следует уделить ситуации, когда при ветре тухнет газовый котел, а запуск системы отопления не дает положительного результата. В этом случае причиной является недостаточно прогретый дымоход

Загородные дома и коттеджи посещаются редко, поэтому система отопления долгое время не функционирует. В результате первый запуск отопительного котла ни к чему не приводит, пламя горелки затухает через короткий промежуток времени. Многие хозяева задаются вопросом, в чем причина такого поведения газо-нагревательного оборудования. Дело в том, что отработанные продукты горения с большим затруднением поднимаются вверх по холодному дымоходу, а порыв ветра любой интенсивности не позволяет прогреть канал.

Чтобы решить проблему подобного типа, необходимо включить котел на минимальную мощность и прогреть дымоходный канал. При этом мощность устройства постепенно увеличивается до определенных значений. В результате горячий поток с продуктами горения топлива поднимаются вверх естественным образом.

Большое значение при создании эффективной отопительной системы в частном доме имеют грамотно выполненные расчеты при составлении проекта

Однако вентиляционная система в этом случае является не менее важной. Правильно выбранная конструкция и качественно выполненный монтаж вентиляции обеспечит бесперебойную работу отопительного оборудования

Экономия на вытяжке и вентиляции при решении вопроса, что сделать, чтобы не задувало котел, может дать отрицательный результат в процессе эксплуатации

Поэтому следует уделить особое внимание вентиляционной системе при планировке дома, иначе эстетичный внешний вид может обернуться дискомфортом в зимнее время. Возникнет необходимость переоборудовать дымоходный канал и подниматься на крышу в любой мороз

Если у вас тухнет и задувает газовый котёл, то следует изучить ряд причин, которые способны вызвать эту проблему, а затем как можно быстрее предпринять необходимые меры, направленные на стабилизацию и возобновление нормальной работы котла.

Мы предлагаем ознакомиться с восемью основными причинами таких проблем и их решением.

Что делать, если ветром задувает газовый котел с коаксиальным боковым дымоходом

Вначале следует разобраться по какой причине в газовом котле задувает запальник. Первое, что рекомендуем – проверить и сравнить проект с установленным вариантом. Если обнаружатся несоответствия, то придется переделывать дымоход.

Причину задувания газового котла ветром в частном доме можно решить разными способами. Все зависит от обстоятельств, которые повлекли отказ оборудования. Если решить проблему одним способом не получается, то можно воспользоваться комбинированными вариантами.

Разбираемся с обледенением. Вариант предотвращения образования наледи

Проблема обледенения трубы появляется в основном у настенных или парапетных котлов. При работе оборудования в трубу вместе с горячим воздухом поступает водяной пар. За счет разницы поступающего воздуха и температуры на улице происходит конденсация пара.

Пар в виде капель воды оседает внутри трубы и замерзает. Обычно большое скопление наледи можно обнаружить на выходе трубы. Но иногда лед может образоваться внутри трубы и существенно снизить внутреннее сечение. Это может повлечь завихрения воздуха и понизить нормальную тягу.

Для временного решения можно сбить образовавшуюся наледь с дымохода. Но действовать надо аккуратно, не повреждая конструкцию. Если необходимо решить проблему в глобальном масштабе, то придется заняться теплоизоляцией дымохода с внешней стороны или использовать конструкцию, предотвращающую образование наледи.

Установка дефлектора особой конструкции

Если в оборудовании присутствует закрытая камера сгорания, то даже сильные порывы редко приводят к затуханию котла. Конструкция разработана таким образом, что тяга создается принудительно, и порывы ветра не могут создать избыточное давление.

Но если вы столкнулись с подобной ситуацией, как затухание котла, то стоит проверить наличие защитного дефлектора. Если он отсутствует, то рекомендуем его приобрести. Но проблема заключается в том, что отдельно дефлекторы практически не попадаются в продаже. Для решения проблемы возможно придется покупать всю конструкцию.

Самодельное устройство для защиты от ветра

Иногда все попытки предотвратить затухание не помогают. Можно воспользоваться советами умельцев, которые рекомендуют изготовить следующую конструкцию:

  • Для создания сильной тяги в дымоходе и предотвращения образования наледи произвести утепление внешней трубы.
  • На внутреннюю трубу необходимо надеть колено (90 градусов) и направить поток вверх.
  • Существующий дымоход помещается в цилиндр, у которого присутствует отверстие спереди. Размеры цилиндра должны совпадать с размерами дымохода. Только в этом случае цилиндр сможет защитить от боковых порывов ветра, а установленное колено предотвратит попадание внутрь.
  • Колено должно проходить сквозь цилиндр. Сверху на него рекомендуется установить колпак в виде конуса, который защитит дымоход от попадания осадков.

При использовании подобной конструкции забор воздуха для работы котла будет осуществляться из цилиндра, а отработанный воздух будет выходить через колено вверх. Это должно помочь устранить задувание газового котла в доме.

Несмотря на тот факт, что умельцы говорят о безопасности конструкции, мы не советуем самостоятельно ее изготавливать, если нет достаточного опыта. Рекомендуем купить готовый вариант коаксиального дымохода с предусмотренной защитной системой от ветра.

Ниже можно посмотреть видеоролик, касающийся утепления коаксиального дымохода.

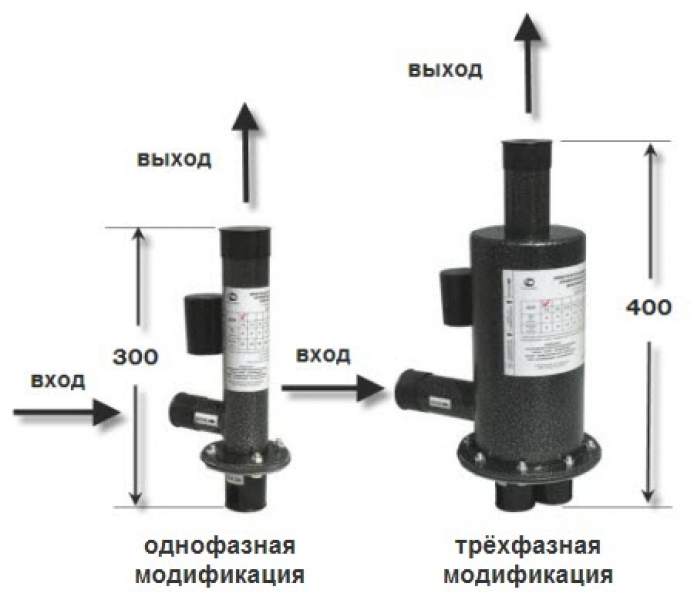

Ионные (электродные) отопительные котлы

Такие устройства нагревают теплоноситель за счет подачи напряжения через электроды, в результате чего происходит ионизация молекул и их движение к проводнику с другой полярностью. В однофазной сети используется один электрод в виде стержня, в качестве второго выступает поверхность металлического цилиндра, при трехфазном напряжении – 3 электрода.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Смеси для выравнивания потолка: какая шпаклевка лучше?

Размеры ионных котлов варьируются от совсем маленьких, способных нагреть только одну батарею, до объемных установок, рассчитанных на большой дом. Выпускаются как в корпусе, так и без него.

Плюсы:

  • компактность. Прибор без корпуса занимает мало места;
  • скоростной разогрев теплоносителя;
  • низкая инертность, дающая возможность очень точной регулировки;
  • стойкость к перепадам напряжения;
  • высокий уровень безопасности – при отсутствии теплоносителя в котле он просто не может работать;
  • невысокая цена (без блока управления, насоса и расширительного бака).

Минусы:

  • полная несовместимость с батареями из стали и чугуна;
  • требовательность к качеству циркулирующей жидкости, которая должна иметь сбалансированный состав. Рекомендуется не делать ее самостоятельно, а приобретать готовую;
  • необходимость проверки специалистом состояния теплоносителя перед новым отопительным сезоном;
  • особые требования к контуру заземления;
  • температура нагрева – не выше 75 °С;
  • необходимость замены электродов через определенные промежутки времени.

Как избежать проблем

Соблюдение правил эксплуатации, и профессиональный монтаж отопительного оборудования поможет предупредить проблемы. Лучше позаботиться о профилактике неисправностей, чем потом искать решение, как устранить задувание газового котла. В процессе монтажа следует позаботиться о том, чтобы под домашнюю котельную было выделено наиболее подходящее помещение.

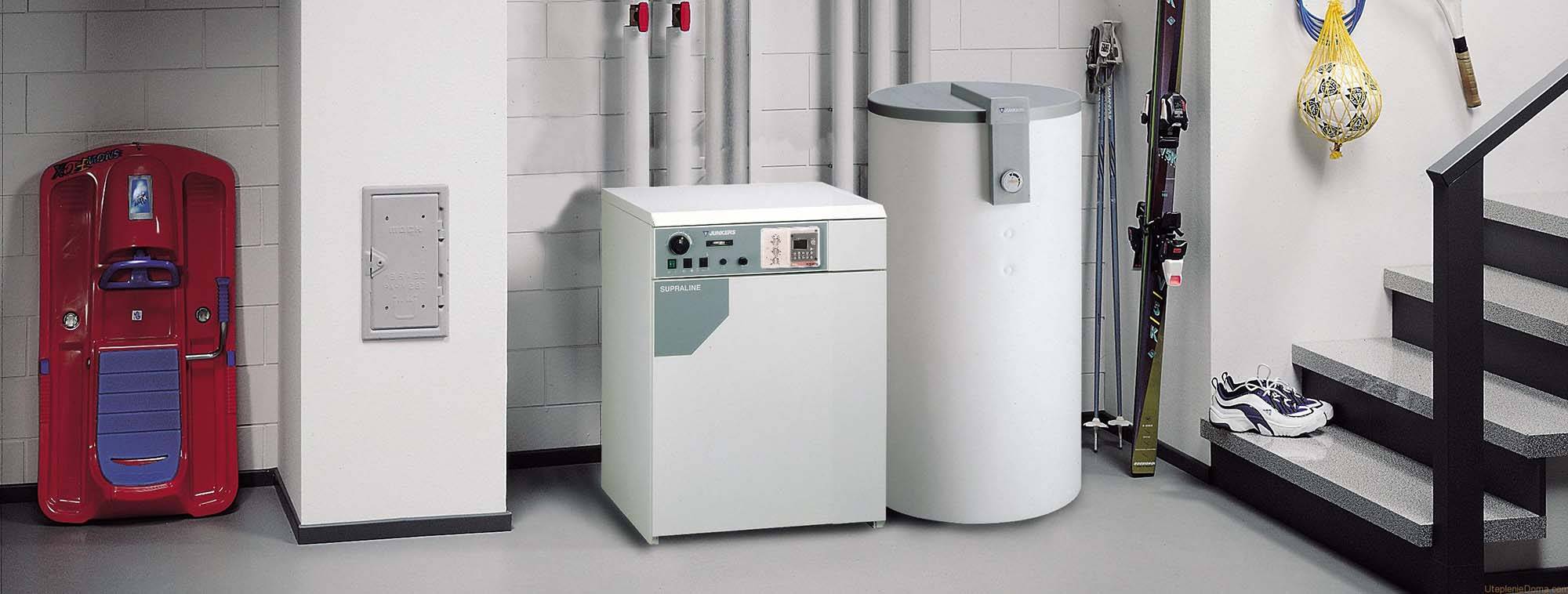

Правильный выбор помещения, где будет располагаться отопительное оборудование, является залогом качественного и эффективного функционирования системы и экономии топлива. Там котёл не должен замерзать или поддаваться воздействию внешних факторов. Итак, где же можно устанавливать газовые котлы отопления?

Приборы, мощность которых меньше 60 кВт, можно устанавливать на кухне

Газовый бойлер или плита не являются препятствием для размещения отопительного оборудования именно здесь.
Под прибор можно выделить целое отдельное помещение, при этом не важно, на каком этаже оно будет. Это может быть даже подвал или цоколь

Если же для обогревания больших домов (коттеджей, особняков) используется не один, а несколько котлов и их общая мощность находится в пределах 150-500 кВт, целесообразно выделить под отопительное оборудование помещение в подвале, цоколе или пристройке.

Существуют разные причины, которые могут провоцировать задувание пламени ветром в котле отопления. Обеспечив оптимальные условия отопительному оборудованию в своём доме, вы сможете избежать неполадок и обеспечить долгосрочное и эффективное функционирование системы отопления.

Причины затухания, связанные с устройством дымохода

  • корка изо льда, образовавшаяся внутри дымохода, может повлиять на проходимость воздуха, нехватка кислорода не дает котлу нормально функционировать;
  • обратная тяга при сильном порыве ветра или при изменении его направления, который при попадании внутрь потушит пламя в камере сгорания;
  • недостаточная высота дымовой трубы.

Замерзший конденсат, пары, выделяемые котлом, оседают на стенках дымохода. Для устранения необходимо прочистить его, конденсат должен не накапливаться, а стекать вниз. С появлением льда его объем будет только нарастать, вместе с дымом выделяется и часть пара, вместе они поднимаются вверх, оседая на стенках канала. Ветер и изменение тяги вызывает наибольшее число проблем, обратная тяга опасна для всех находящихся людей в доме.

Увеличенная длина дымохода может не дать нужного результата, тогда решением будет монтаж аэродинамического устройства — дефлектора особой конструкции, он усилит тягу дымоходом. Простой дефлектор хорошее решение для системы, которая не в состоянии правильно работать. Но он не сможет полностью справиться с проблемой задувания ветром газового котла, для это нужны более усовершенствованные модели.

Принцип его работы заключается в том, что тяга увеличивается благодаря разряженной атмосфере, которая формируется на поверхности дефлектора во время воздействия на него воздуха. Для воздушной массы, встречающийся на пути дефлектор, препятствие и, огибая его, вокруг него формируется разреженное пространство.


Если дефлектор установлен правильно, как и его расположение, то вопрос с обратной тяги решится сам собой — никакой ветер не отразится негативно на работе обогревательного котла. После осмотра всей системы и дымохода, где нет правильной тяги и задувает котел, решением специалиста может быть необходимость переделки дымохода. В процессе он будет перестроен с целью убрать лишние изгибы. Это исключит лишнюю кавитацию потока горячего воздуха и дыма во время движения по трубе.

Одноэтажное здание или верхний этаж

В таком случае ветру проще всего попасть в ваш котёл. Для того, чтобы избежать затухания фитиля в газовом котле при таком устройстве дымохода, необходимо сделать защиту оголовка дымохода, то есть поставить специальные защитные устройства — шайбы.

Обратите внимание на то, что козырьки в виде зонтиков, которые могут встречаться на тех или иных домах, по правилам безопасности газоснабжения строго запрещены. Это связано с тем, что в процессе таяния снега, образующаяся вода тут же начинает постепенно стекать и образовывать сосульки на горящем дымоходе

Таким образом, дымоход может быть полностью закупорен. Поэтому ставят шайбы. Они как бы стоят вокруг оголовка дымохода и таким образом защищают его от ветра.

Ещё один из способов защититься от затухания и задувания газового котла при такой проблеме — это увеличить количество поворотов дымохода. Если у вас дымоход выходит из котла и сразу в стенку, соответственно чтобы попасть туда ветру, достаточно преодолеть лишь один поворот. То есть место стыковки вашего дымохода и котла.

Если же вы увеличите количество поворотов в вашем котле, то ветру будет намного сложнее добраться до вашего газового котла и вероятность задувания будет меньше.

Что делать, если ветром задувает газовый котел с коаксиальным (боковым) дымоходом

Устраняем и предотвращаем обледенение

Наледь образуется не только на оголовье, но и до определенного момента вглубь дымовой трубы. Проблема присуща всем настенным или парапетным конвекционным газовым котлам и происходит за счет большой разницы температур, когда продукты сгорания, среди которых и водяной пар, выводятся улицу, где температура воздуха сильно ниже нуля.

Пар оседает на стенках внутренней трубы в виде конденсата, который замерзает и сужает сечение трубы, препятствует нормальной тяге и даже может стать причиной завихрений или кислородного голодания камеры сгорания.

Установка дефлектора особой конструкции

В целом, газовый котел с закрытой камерой сгорания редко гаснет при сильном ветре. В таких моделях тяга обеспечивается принудительно и давления ветра из вне просто недостаточно, чтобы создать обратную тягу. Но все же причиной, почему газовый котел задувает ветром, как и в случае с вертикальным дымоходом, может быть отсутствие защитного дефлектора, наличие поблизости строений и объектов, создающих сильные завихрения или ветреная сторона в регионах с сильнейшими порывами. Задувание происходит через трубу забора воздуха.

Коаксиальная модель Bosch 600/3 с заводской защитой от ветра.

Отдельно дефлекторы для коаксиальных дымоходов практически никогда не продаются. Если ваш дымоход не имеет надежной защиты, необходимо приобретать полноценную конструкцию, поскольку для коаксиальных дымоходов защита разрабатывается с учетом конструкции и характеристик самого дымохода.

Самодельная защита от задувания порывами ветра

Если ничего из вышеперечисленного не помогло, среди особых умельцев существует метод создания самодельной защиты цилиндрической формы:

  1. Для усиления тяги и предотвращения образования конденсата, нужно утеплить внешнюю трубу.
  2. На внутреннюю (выхлопную) трубу одевается колено под 90°, направленное вверх.
  3. Дымоход помещается в цилиндр (самодельный или готовую бочку) с отверстием спереди диаметром равным диаметру дымохода. Он защищает выхлоп от бокового ветра, а колено под 90° – от направленного внутрь.
  4. Колено выхлопа выводится вверх, сквозь цилиндр, и накрывается колпаком конической формы большего диаметра (по типу используемого в конструкции дефлектора Григоровича), защищающим от осадков.

Несмотря на то, что на практике уже встречались такие самодельные конструкции, мы не рекомендуем прибегать к их изготовлению самостоятельно, не имея определенных знаний и навыков. Для этих целей лучше обратиться к специалистам или приобрести готовый коаксиальный дымоход с заводской защитой от ветра.

Это интересно: Применение инверторных обогревателей в отоплении: разбираем суть

Способы уменьшения

Заключается в использовании специального регулятора. Это устройство имеет механизм для регулирования давления в трубе и специальный датчик, который анализирует текущую тягу. Он может создавать давление, равное 10-35 Па. Работает автоматически. Такой регулятор является лучшим решением, поскольку может, как уменьшить, так и увеличить тягу. Благодаря нему, не возникнет обратного движения дыма.

Поддувало также является очень эффективным. Оно влияет на поставку свежего воздуха в топку. Если его закрыть полностью, то в топку будет поступать минимум воздуха и тяга сразу уменьшится.
