Гидрострелка для отопления 3 случая установки

Гидрострелка для отопления своими руками

Поскольку строение устройства простейшее, у многих возникает желание сделать его самостоятельно.

Расчёты размеров гидрострелки для отопления начинаются с диаметра трубы, которая подойдёт для конкретной системы.

Для расчётов понадобятся данные:

  • Мощность котла (кВт) — W.
  • Разница между температурой подачи и обратки – ΔT.

Подставив данные, по формуле можно высчитать минимальный внутренний диаметр (D) в мм.

Между патрубками должно «помещаться» 2-3 внутренних диаметра прибора.

Но не всё так просто, как кажется. Чтобы сделать стрелку самостоятельно, нужны навыки сварщика. Услуги наёмного специалиста будут стоить не мало. Не всегда легко найти качественные патрубки с ровной резьбой, тогда придётся прибегнуть к услугам токаря. В результате, суммарная стоимость материалов, работы и времени может даже превосходить затраты на покупку готового заводского устройства.

Есть и ещё один момент, в котором самоделки уступают фабричным аналогам. Поскольку они не имеют термозащитного кожуха, разделитель излучает тепло там, где не запланировано хозяином.

Устройство и принцип работы

Гидрострелка представляет собой контейнер с несколькими патрубками, а также внутренними элементами. Число патрубков может быть от 4 и больше (зависит от количества контуров отопительной системы). Их местоположение определяют путем расчетов под конкретную систему.

От величины системы присоединение патрубков к контуру бывает:

  • резьбовым – используется для маленьких систем;
  • фланцевым – для больших.

Размеры устройства напрямую зависят от объемов контура и его мощности. Монтаж проводится на опорные стойки для металлических корпусов, и с помощью кронштейнов – для небольших размеров.

В качестве материала используется медь, полипропилен или нержавеющая сталь. Корпус обязательно должен быть обработан антикоррозийным средством.

Важно! Полимерные изделия можно использовать в системах с котлом мощностью от 14 до 35 кВт. Самостоятельно смонтировать подобный прибор крайне сложно.. Кроме стандартных функций, устройство может быть изготовлено с рядом дополнительных, а именно:

Кроме стандартных функций, устройство может быть изготовлено с рядом дополнительных, а именно:

  1. Деаэрация – способствует устранению газов в воде, которые возникают из-за ее нагревания. Для выполнения этой функции внутри устройства устанавливают сепарирующую пластину, а ее стенки притягивают к себе газовые частицы. Вывод накопленного воздуха может быть автоматическим или же требовать ручного вмешательства.
  2. Магнитная обработка жидкости – скапливает металлические частицы и окалины. Для этого внутрь корпуса монтируют магнитные стержни, оборудованные специальными магнитами, состоящими из сплавов бора, железа, неодима.
  3. Фильтрация – устраняет и отводит из обратной воды мусор (шлам, отложения, инородные частицы). Выполняется этот процесс за счет барьерных пластин, которые устанавливают внизу корпуса.

Они способствуют улучшению работы и снижают расходы на приобретение лишних устройств, таких как: грязевики, воздухосборники или шламоотводители.

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Как ее сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в таком случае нет ничего сложного в том, чтобы самостоятельно сварить полноценную гидрострелку. Однако при этом нужно правильно понимать тот факт, что в процессе выполнения данной работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и какого-то определенного шаблона не существует. Строение гидрострелки каждый специалист видит по-разному, но есть определенные правила, которые соблюдаются абсолютно всеми.

Сама по себе стрелка представляет собой определенную металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встраиваются патрубки потребителей.

Опционально можно использовать патрубки, предназначенные для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней же части устанавливается патрубок для крана, чтобы обеспечить отвод различного шлама и грязи. Помимо всего прочего, в каком-нибудь месте также можно поставить патрубок для подпитки воды в систему.

Где купить?

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

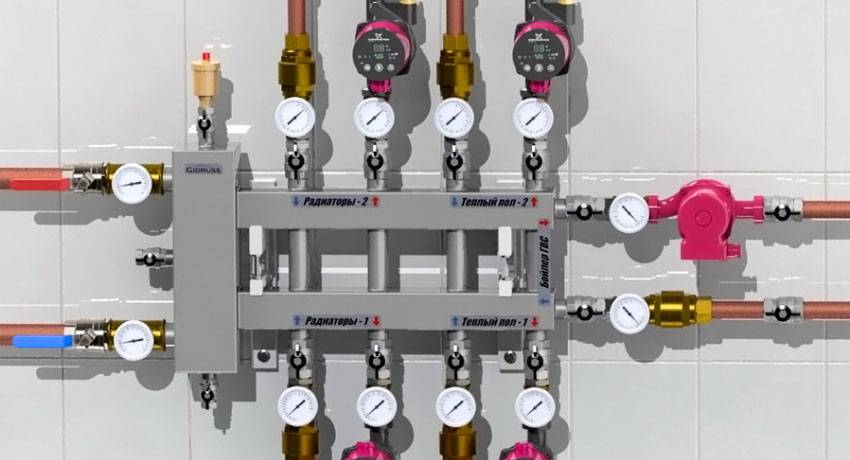

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Подключение и монтаж

В отопительной схеме гидрораспределитель помещается за котлом, но перед коллектором, который подаёт теплоноситель на разные контуры.

Подключение патрубков осуществляется при помощи резьбы или фланца.

Если требуется подключить к разделителю несколько контуров, на одной грани подсоединяют их выходы в порядке: 1,2,3. А затем на входе в противоположном порядке: 3,2,1. Хотя это не закон, расположение труб может меняться, в зависимости от конкретных условий. Как, впрочем, и ориентация распределителя.

Система отопления с гидрострелкой из полипропилена

Вертикальное расположение, конечно, оптимально. Так наиболее эффективно работают функции очистки воды от взвесей. Однако, если условия диктуют свои правила, стрелку можно разместить и горизонтально.

Небольшие гидрострелки крепят на стену кронштейнами. Более крупные и тяжёлые устройства ставят на пол или на опоры, чтобы не создавать нагрузку на трубопровод.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию ;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

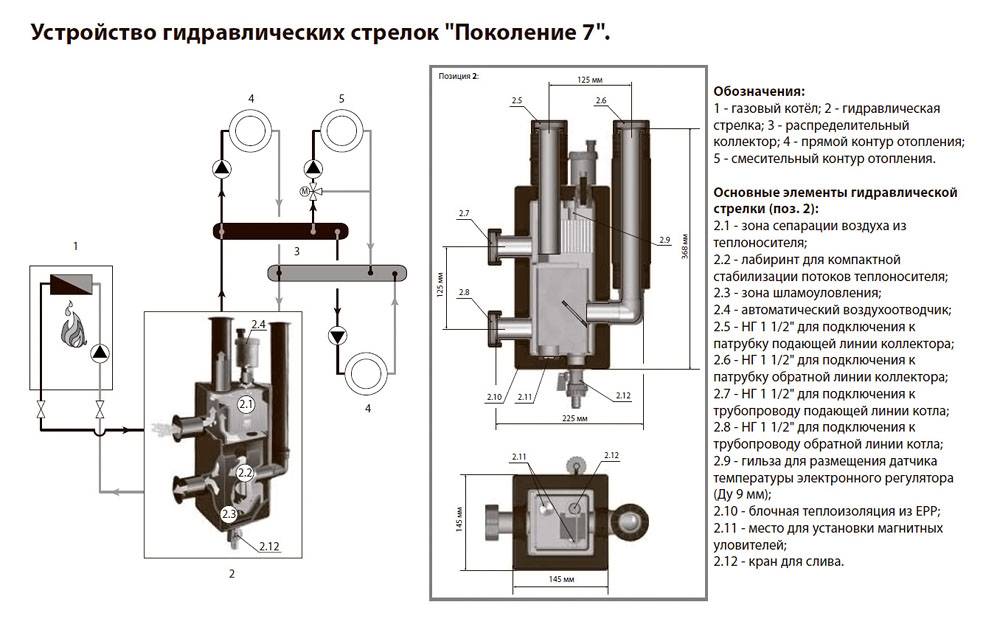

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Стоимость

Цена на изделия зависит от нескольких факторов:

  • мощности;
  • объема;
  • материала;
  • количества контуров, которые необходимо подключить;
  • фирмы производителя;
  • раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

  • СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
  • СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
  • Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
  • Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

  • Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
  • Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).

Устройство

Итак, что такое гидрострелка в системе отопления. Гидрострелка – это полая труба (сечение может быть и круглым и квадратным), из которой выходят патрубки. Обычно они располагаются парами на противоположных сторонах, но есть варианты (см. «Виды гидроразделителей»).

Материалы, из которых выполняют прибор:

  • Сталь (нержавейка или низкоуглеродистая).
  • Медь.
  • Полипропилен.

Пластиковые модели подходят для систем от 13 до 35 кВт. Их не применяют в сочетании с теплогенераторами, работающими на твёрдом топливе, а температура в системе не должна превышать 70 °C.

Отопительная система с гидрострелкой

В верхней точке устанавливается автоматический воздухоотводчик. К отверстию, направленному вниз, обычно подсоединяется сливной кран для удаления грязи. Но есть возможность подключать к этому патрубку и расширительный бак.

Принцип функционирования

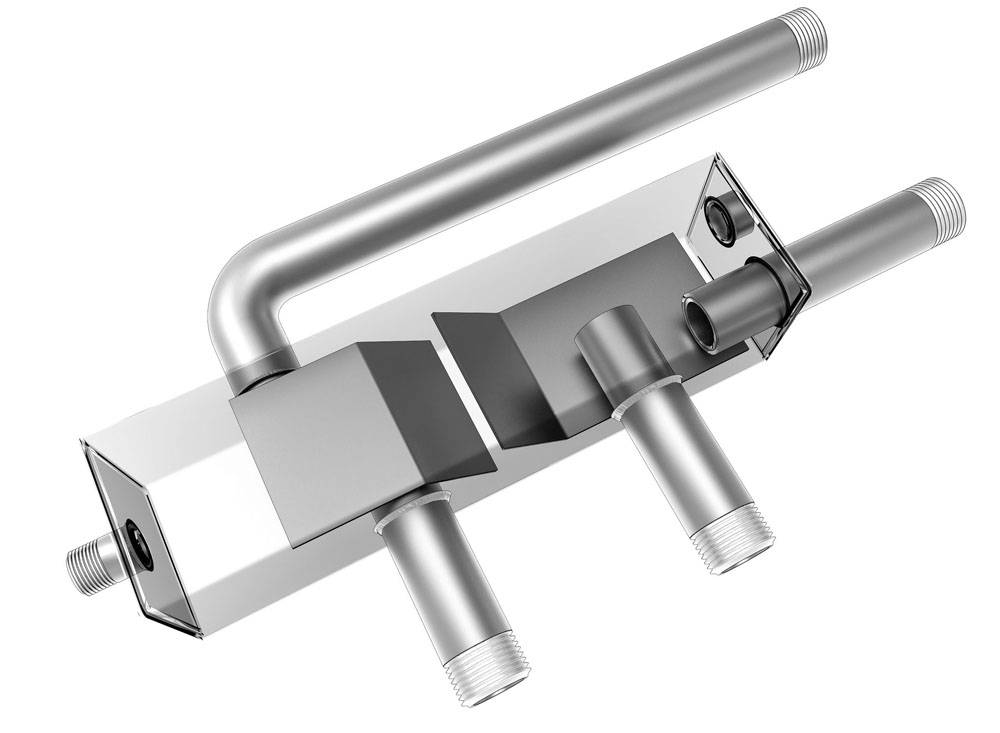

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур представляет собой котел/гидрострелку, а большой – котел/гидрострелку/потребитель.

Схема работы гидравлической стрелки

Когда отопительный котел обеспечивает количество носителя тепла, которое равно его потреблению, то в гидрострелке жидкость идет только горизонтально. Если это равновесие нарушается, то носитель тепла идет в малый контур, после чего увеличивается температура перед котлом. Котел на такие изменения реагирует отключением, а носитель тепла продолжает двигаться до того момента, пока температура понизится до определенного значения. Затем котел опять включается. Таким образом, гидроразделитель в системе отопления обеспечивает баланс контуров котла и котельной, при этом гарантируя независимую работу каждого отдельного контура.

Для чего применяется гидрострелка

Гидравлический разделитель — гидрострелка

Необходимость применения гидравлического разделителя обусловлена различием гидродинамических режимов работы отопительного оборудования. Используют гидрострелку в системах отопления, имеющих различные комплексы потребления тепла. Чаще всего выделяют три направления распределения теплоты:

  1. Радиаторное отопление;
  2. Система водяных теплых полов;
  3. Бойлер косвенного нагрева.

Все указанные системы имеют различный режим работы. Радиаторное отопление работает в основном в стабильном режиме. При наличии автоматических терморегулирующих устройств на приборах отопления расход теплоносителя может меняться.

Система «теплый пол» работает по обособленной схеме в низкотемпературном режиме. Регулирование происходит на первом этапе с помощью термостатического смесителя, далее возможно регулирование контуров балансировочными вентилями. Кроме этого, теплые полы имеют собственный насос и значительное гидравлическое сопротивление.

Бойлер ГВС работает в циклическом режиме, имеет наименьшее сопротивление. Как правило, оснащается циркуляционным насосом.

Разнообразие гидравлических и температурных режимов работы не позволяет обеспечить стабильную работу всего комплекса в целом. Насос, встроенный в котел или смонтированный отдельно, не может обеспечить равноценные условия работы для всех ветвей системы. Чаще всего просто не хватает мощности для преодоления гидравлических сопротивлений трубопроводов и приборов системы.

Насос естественным образом будет осуществлять циркуляцию по пути наименьшего сопротивления – через бойлер. Следующей ветвью (при отключении бойлера) будут радиаторы. Обеспечить необходимым количеством теплоносителя теплые полы становится труднее всего.

Режим работы котла в такой системе приобретает скачкообразный характер, что негативно сказывается на всем оборудовании.

Решить проблему установкой более мощного насоса удается с трудом. При мощном насосе теплоноситель преодолевает теплообменник котла, не успевая качественно получать теплоту. При этом увеличивается расход электроэнергии (на работу насоса), повышается потребление топлива из-за некачественного отбора теплоты сгорания.

При работе нескольких котлов в каскаде также возникает рассогласование режимов работы автоматики и циркуляции теплоносителя.

 Котлы, оснащенные чугунными теплообменниками топок, крайне негативно реагируют на резкие температурные перепады. Это обусловлено физическими свойствами чугуна. Многие производители ставят обязательным условием применение гидрострелки, в ином случае они снимают гарантийные обязательства на свои изделия.

Решением всех этих технических трудностей является установка в систему гидравлического разделителя (гидрострелки).

Расчет диаметра гидрострелки

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение гидрострелки, основные принципы ее функционирования и рациональные методики расчета.

Начнем с терминологии. Гидрострелка (синонимы: гидродинамический терморазделитель, гидравлический разделитель) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.

Гидродинамический терморазделитель предназначен для:

увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;

обеспечения устойчивой работы системы;

Где купить?

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Достоинства

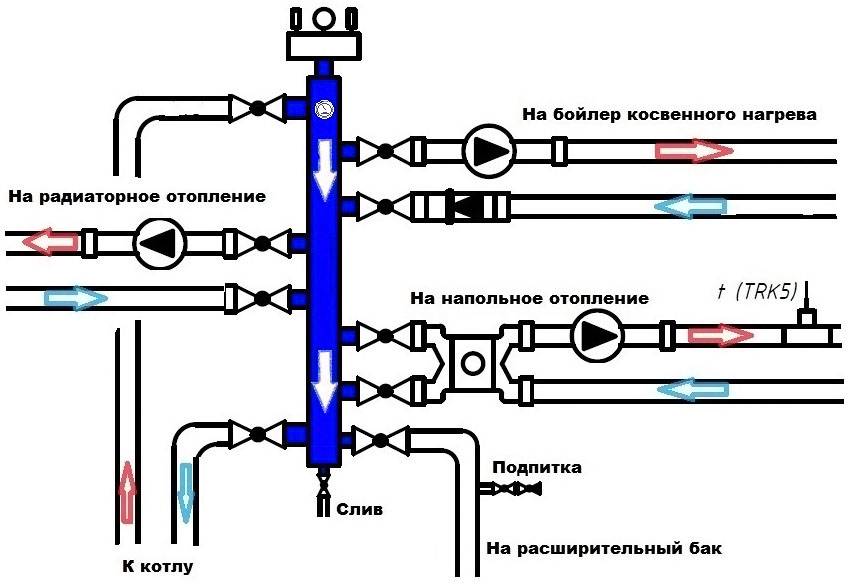

Принципиальная схема подключения гидравлической стрелки к контурам отопления Применение гидравлического разделителя в данной системе, направленной на создание тепла в помещении, обладает рядом преимуществ, заключающихся в:

  • ликвидации проблемы во время нахождения размеров отопительного насоса в области вторичного контура и исполнительном элементе;
  • предотвращении взаимовоздействия котлового контура на отопительные;
  • равномерном распределении нагрузок водного потока на тепловые генераторы и тепловые потребители;
  • обеспечении оптимального функционирования исполнительных компонентов;
  • предоставлении мест для подсоединения расширительного бачка и быстродействующего воздухоотводчика;
  • способствовании подключения различных дополнительных комплектующих.

В случае желания создания в своем жилье комфортной температуры с минимальными расходами энергии, наилучшим вариантом станет установка теплогенераторной системы, основывающейся на функционировании гидроразделителя.

Следует отметить: эффект экономии в сравнении с традиционной системой отопления, существенно заметен: в случае правильно спроектированной системы на основе гидрораспределителя, экономия газа составляет 25%, а электроэнергии – 50%.

Методы расчета разделителя

Перед установкой гидрострелки обязателен расчет отдельных конструктивных элементов. При его проведении должны учитываться следующие факторы:

  • расход теплового носителя в работающей системе;
  • тепловая мощность, развиваемая в каждом из контуров.

При проведении расчетов также учитываются теплоемкость рабочей жидкости и различие температуры водного носителя в каналах обратки и подачи. Требуемый результат вычисляется по следующей формуле:

где D – это искомый диаметр изделия, Q – среднее значение расхода воды (м3/сек), π – классическая константа, а V – скорость потока жидкости в вертикальном направлении (при норме 0,1 метра секунду).

При самостоятельной сборке стрелки и расчете оптимальных параметров действуют по схеме, полученной опытным путем:

  1. Для нахождения внутреннего диаметра берется сумма всех мощностей рабочего котла в киловаттах и делится на разницу температурных показателей в прямой подаче и в обратке.
  2. Потребуется извлечь из полученного результата корень квадратный, а затем умножить итог на число 49.
  3. Для нахождения размера промежутка между патрубками следует умножить внутренний диаметр на два.

Для определения высоты корпуса распределителя тот же диаметр умножается на шесть.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

  • Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
  • Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

  • Тепловой мощности котла.
  • Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

  • Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
  • Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

  • Пленочный теплый пол с инфракрасным излучением
  • Альтернативные источники отопления для частного дома — что выбрать?
  • Для чего нужен байпас в системе отопления?
  • Гофрированные нержавеющие трубы для отопления
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
