Как выбрать и установить греющий кабель

Подключение к сети альтернативный способ

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

1. Так выглядеть конец.
2. Зачистил.
3. С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

1. Термопистолет.
2. Термоусадочная трубка.
3. Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?

Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.

Статья по теме: Коричневая мебель: какие обои выбрать, фото

По трубе

Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.

Вдоль трубопровода

Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.

Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.

Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже

Если вам интересно, то можете прочесть про установку электрокамина.

Спиралью

Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:

В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.

Отдельные узлы

В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.

Также мы рекомендуем просмотреть видео, которое поможет выполнить обогрев водопроводных труб кабелем своими руками.

Статья по теме: Зонирование комнаты с помощью веревочных штор и секреты ухода за ними

Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы

Место установки лучше всего обклеить алюминиевым скотчем.

Внутри трубы

Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:

• Может уменьшиться просвет трубы.
• Со временем проводник может начать зарастать налетом.
• В водопроводе добавиться новая точка, которая понижает надежность контура.
• Монтаж греющего кабеля осуществляется только на прямолинейных участках.

Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:

1. Сначала на трубу необходимо надеть сальниковый узел.
2. В месте водопровода вам следует монтировать тройник.
3. Кабель нужно проложить аккуратно до проблематичного участка.
4. Теперь сальниковый узел закручивается и герметизируется.

Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Греющий кабель своими руками

Даже самый бюджетный вариант кабеля, который можно найти на рынке, в расчете на всю длину водопровода выйдет вам в копеечку. Можно ли сделать греющий кабель своими руками? Да, вооружившись разработками народных умельцев и имея определенную хватку, вы сможете сотворить свой собственную систему обогрева водопровода.

Как показала практика, лучшей заменой заводских вариантов может стать силовой телефонный кабель П-274М или «полевик». Его используют для военной полевой связи. Он отвечает основным качествам для обустройства греющего кабеля: прочный, жесткий, водонепроницаемый, хорошо изолирован и в то же время тонкий. Он годами находится под открытым небом без повреждений его целостности и функциональности. Греющий эффект обуславливается внутренней начинкой из медных и стальных жил.

Чтобы провести такой сдвоенный силовой телефонный кабель снаружи трубы, нужно соединить провода на противоположном конце обогреваемого объекта через клеммник и тщательно заизолировать это соединение. Обматывать трубу кабелем нужно с шагом примерно 10 см, а для качественного прилегания к трубе, их оборачивают фольгой и закрепляют скотчем. В завершение нужно применить утеплитель вроде минеральной ваты.

Важно! Напрямую к сети с 220 V такой кабель подключать нельзя!

Нужное напряжение зависит от длины кабеля, который будет проложен: 1-1,5 вольт на 1 метр. То есть, на 30-метровый отрезок нужно будет дать напряжение около 30-36 вольт и ток 8-10 ампер. При таких условиях кабель будет прогреваться до 60 градусов, что вполне достаточно для растопки ледяного затора в трубе.

Это самый дешевый метод самодельного обогрева трубы, хотя вам нужно будет подыскать блок питания для подсоединения системы к электричеству. На рынке можно найти совсем недорогие варианты трансформаторов для этих целей.

Силовой телефонный кабель можно прокладывать и внутри трубы, но нужно будет расплести его на 2 провода. После этого получившиеся провода согнуть пополам и снова свить вдвое. На концах входа провода нужно обеспечить надежную герметизацию. Для такого герметичного входа можно приспособить фланец и гибкий шланг для подключения воды. Чтобы полностью изолировать вход от проникновения влаги, возьмите штуцер, в который будет продеты провода, и залейте эпоксидным клеем, немного сплюсните и затяните накидной гайкой.

Конечно, это будет элементарный вариант – без саморегуляции, кроме того, его лучше будет прокладывать на внешней стороне трубы, так как он не имеет пищевого изоляционного слоя. Очень подходит такой кабель для дачи, где он будет использоваться нерегулярно, а время от времени. В таком случае функции терморегуляции особо не понадобятся, так как она нужна для экономии электричества при постоянном пользовании.

Видео описание

Как сделать заземление водопровода показано в видео:

Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении

У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком

Если этим пренебречь, то в будущем есть риск повреждения изоляции.
Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
Для крепления к пластику, лучше использовать специальные хомуты.

Крепление хомутами и теплоизоляция в разрезе Источник yandex.net

• Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
• Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
• Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
• Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.

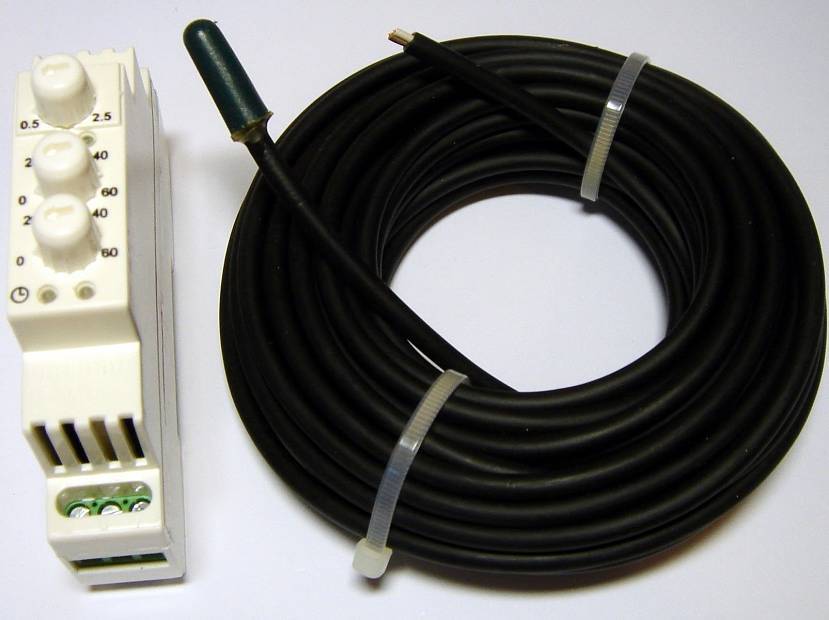

Провод с терморегулятором Источник www.elektrikaup.ee

Особенности системы обогрева крыши

Нужно ли греть крышу — сложный вопрос. На большей территории России зимы холодные. Большие снежные массы скапливаются на кровле. При повышении температуры они подтаивают, а ночью снова замерзают. Эти процессы постепенно приводят к разрушению систем, обеспечивающих водосток, а также к порче поверхности кровельного материала. Страдают не только крыши, но и автотранспорт внизу.

Чтобы избежать образования наледи на крыше, для стока воды в канализацию освобождают путь. Для этой цели создана система обогрева плоской кровли, которая применяется и на крутых скатах. Если выполнять подогрев крыши, этого окажется мало. Вода будет в течение дня стекать в желоба и трубы, потом замерзать там. Лед своей тяжестью обрывает крепления и трубы или их части рухнут вниз. Поэтому главная особенность состоит в том, что нагревательные элементы прокладываются:

• на карнизах кровли;
• на дне сточных желобов;
• внутри водосточных труб и воронок;
• на стыках поверхностей кровли.

Способов обогрева немного. Осуществляется нагрев теплой и холодной крыши. Рассмотрим каждый из вариантов подробнее.

Обогрев холодной кровли

Холодная кровля укладывается на крыше с хорошо оборудованной вентиляцией и теплоизоляцией. Подобные конструкции встречаются над нежилыми чердаками. Теплоизоляция не позволяет теплому воздуху выходить на улицу, скопившийся снег не тает, наледь не образуется. Обогрев крыши состоит в прокладке греющего проводника. Его протягивают внутри водосточных труб и по нижней части внутри желобов. Мощность кабеля начинается с малых величин (20 Вт) и доходит до 70 Вт/м. Этого достаточно для образования и стока талой воды.

Watch this video on YouTube

Как обогреть теплую кровлю

Теплая крыша не обладает качественно выполненной теплоизоляции. Тепло с чердака проходит наружу. Вечером температура окружающей среды понижается и вода замерзает. Замерзает она и днем при попадании на холодные участки кровли. В результате образуется наледь, которая падает вниз и приносит много неприятностей жильцам дома. Поэтому для устранения обледенения кровли края крыши подогреваются. Для этого провод подогрева прокладывают по краю петлями шириной 30-50 см. На 1 м² площади располагают кабель мощностью 250 Вт.

Как подключить к сети и выполнить проверку

Подключение греющего кабеля делают к сети с напряжением 220 Вольт. Это делают с применением холодного кабеля. Он состоит из 3 многожильных проводов и вилки. Перед тем как подключить саморегулирующий нагревательный кабель, его необходимо уложить и тщательно зафиксировать. Процесс подключения:

1. Чтобы оголить оплетку, с кончика провода удаляют 70 мм внешней изоляции.
2. Оплетку разматывают и скручивают жгутом, затем загибают в сторону.
3. Для оголения провода снимают 30 мм внутренней изоляции.
4. Чтобы найти жилы, греющую полупроводниковую матрицу немного подрезают, нагревают и снимают. Для нагрева можно использовать фен.
5. На конце нагревательного провода и жгута фиксируют гильзы. Их обжимают. Каждый провод изолируют и закрепляют с помощью нагрева.
6. Чтобы замкнуть кончик внутренней изоляции, надевают термоусадку. Ее зажимают плоскогубцами после того, как она нагреется и даст усадку. Чтобы разделить провода, ее прижимают посередине.
7. Большую термоусадку надевают на шнур питания. Термоусадку маленького размера натягивают на каждый провод по отдельности.
8. В обжимные гильзы вставляют кончики проводов питающего кабеля и обжимают. На оголенный провод с гильзой надевают термоусадку и нагревают.
9. Заземление делают по такому же принципу и соединяют с оплеткой.
10. Предварительно надетую на провод большую гильзу термоусадки продвигают на соединительный участок и фиксируют.

Watch this video on YouTube

С помощью измерения омического сопротивления проверяют резистивный кабель на работоспособность. Итоговое измерение должно совпадать с паспортными данными. Допускается небольшая погрешность. Подключение нагревательного кабеля саморегулирующегося проверяют, подключив его к сети. Если подключение было сделано правильно, то он начнет греть. Еще один способ проверки — измерением тока. Его показатели должны соответствовать техническим характеристикам этой модели.

Как выбрать греющий кабель для обогрева крыши и водостоков?

Как выполнить монтаж СИП кабеля от столба к дому

Как выполнить прокладку силового электрического кабеля в земле

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Как рассчитать необходимое сечение провода по мощности нагрузки?

В чём отличие кабеля от провода и что выбрать

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Прочитать позже

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Разновидности кабелей для обогрева

Греющий кабель в быту можно использовать для обогрева водопроводных и фановых труб. Обогревать их можно как изнутри, так и снаружи.

По конструкции кабели для обогрева труб бывают резистивными и саморегулируемыми.

Греющий кабель внутри трубы с питьевой водой используется, когда нет возможности обогреть трубу снаружи, например, когда труба уже закопана. Но это приемлемо только для водопроводных труб с небольшим диаметром (до 32 мм), так как сам кабель для использования внутри труб делают маломощным (9-13 Вт/м). Греющие кабели для обогрева внутри трубы бывают только саморегулируемые. Длина кабеля внутри трубы всегда равна длине обогреваемого участка трубы.

Греющие кабели снаружи трубы мощнее (17, 23, 30 и более Вт/м), они бывают как саморегулируемые так и резистивные. Однако для защиты от замерзания полиэтиленовых и пластиковых труб погонная мощность греющего кабеля не должна превышать 17 Вт/м. Иначе возможно, что температура кабеля превысит максимально допустимые значения для материала трубы, что приведет к ее повреждению.

При обогреве водопроводных труб греющим кабелем снаружи мощность кабеля обязательно рассчитывается.

При обогреве фановых труб, эксплуатируемых не в интенсивном режиме, исходя из опыта достаточно использовать кабель 17КСТМ мощностью 17 Вт/м в расчете 1 метр кабеля на 1 метр трубы. Использовать в этой ситуации его можно как снаружи трубы, так и внутри нее. Поскольку фановые трубы практически не находятся под давлением, то кабель можно ввести без использования сальника.

При обогреве фановых труб, эксплуатируемых в интенсивном режиме, мощность кабеля обязательно рассчитывается по формуле или таблице или при помощи калькулятора обогрева труб приведенным ниже.
