Подключение греющего кабеля: подробный инструктаж по монтажу

Основные преимущества самрега

• Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
• эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
• экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
• удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
• возможность эксплуатации без терморегуляторов и систем автоматики.

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.

Источник

Особенности системы обогрева крыши

Нужно ли греть крышу — сложный вопрос. На большей территории России зимы холодные. Большие снежные массы скапливаются на кровле. При повышении температуры они подтаивают, а ночью снова замерзают. Эти процессы постепенно приводят к разрушению систем, обеспечивающих водосток, а также к порче поверхности кровельного материала. Страдают не только крыши, но и автотранспорт внизу.

Чтобы избежать образования наледи на крыше, для стока воды в канализацию освобождают путь. Для этой цели создана система обогрева плоской кровли, которая применяется и на крутых скатах. Если выполнять подогрев крыши, этого окажется мало. Вода будет в течение дня стекать в желоба и трубы, потом замерзать там. Лед своей тяжестью обрывает крепления и трубы или их части рухнут вниз. Поэтому главная особенность состоит в том, что нагревательные элементы прокладываются:

• на карнизах кровли;
• на дне сточных желобов;
• внутри водосточных труб и воронок;
• на стыках поверхностей кровли.

Способов обогрева немного. Осуществляется нагрев теплой и холодной крыши. Рассмотрим каждый из вариантов подробнее.

Обогрев холодной кровли

Холодная кровля укладывается на крыше с хорошо оборудованной вентиляцией и теплоизоляцией. Подобные конструкции встречаются над нежилыми чердаками. Теплоизоляция не позволяет теплому воздуху выходить на улицу, скопившийся снег не тает, наледь не образуется. Обогрев крыши состоит в прокладке греющего проводника. Его протягивают внутри водосточных труб и по нижней части внутри желобов. Мощность кабеля начинается с малых величин (20 Вт) и доходит до 70 Вт/м. Этого достаточно для образования и стока талой воды.

Watch this video on YouTube

Как обогреть теплую кровлю

Теплая крыша не обладает качественно выполненной теплоизоляции. Тепло с чердака проходит наружу. Вечером температура окружающей среды понижается и вода замерзает. Замерзает она и днем при попадании на холодные участки кровли. В результате образуется наледь, которая падает вниз и приносит много неприятностей жильцам дома. Поэтому для устранения обледенения кровли края крыши подогреваются. Для этого провод подогрева прокладывают по краю петлями шириной 30-50 см. На 1 м² площади располагают кабель мощностью 250 Вт.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Типы греющих кабелей

По принципу действия кабеля для обогрева выпускаются в двух модификациях:

• резистивные;
• саморегулирующиеся.

Первые, после включения работают постоянно, подогревая воду в магистрали до температуры от + 5 до + 13 градусов, что зависит от сечения трубы и мощности греющего кабеля. Шнуры резистивного исполнения могут быть одножильными или двухжильными, разница между ними состоит только в схеме подключения.

Принцип действия саморегулирующегося кабеля основан на свойстве большинства проводников изменять свое сопротивление при изменении температуры окружающей среды. Так, при охлаждении проводника растет его сопротивление, а, следовательно, и степень нагрева.

Принцип действия саморегулирующегося проводника гораздо сложнее, а материал основного элемента довольно дорог.  В результате цена такого кабеля для обогрева пластиковых магистралей составляет от 300 рублей за погонный метр и это только нижний предел.

При монтаже кабеля для подогрева часто применяются терморегуляторы для включения/отключения системы обогрева при изменении температуры воды в коммуникации. Такие устройства недешевы, но их нужно использовать с жилых домах с периодическим посещением. Кроме целостности системы, устройства способствуют значительной экономии электроэнергии.

Как подключить кабель для обогрева труб

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

• строительный фен,
• бокорезы или ножницы,
• кримпер для обжима гильз или плоскогубцы,
• стриппер для снятия изоляции, вместо него можно применить нож,
• плоскогубцы с узкими носами,
• обычные плоскогубцы,
• нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном. Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.

Как подключить кабель для обогрева труб Как подключить кабель для обогрева труб внутрь и снаружи своими руками. Советы по установке и схема монтажа греющего кабеля на водопровод – муфтирование и подключение к сети.

Изготовление кабеля своими руками

Используя некоторые материалы можно самостоятельно сделать нагревающий кабель. Для этого подойдет телефонный провод под номером П274-М. Он достаточно прочный, жесткий, имеет подходящий диаметр, а благодаря хорошей изоляции его можно применить во влажной среде. У него будет отсутствовать саморегулировка, но если он будет проложен снаружи трубопровода и редко подключаться, например, на даче, то этого будет достаточно.

Телефонный кабель разделяется на несколько отдельных проводов один из которых, складывается пополам после чего скручивается обратно. С помощью уплотнительной прокладки от водопроводного шланга с открытого конца провода создается герметичный его ввод. Фиксируется соединительным патрубком с проходящими внутри проводами.

Залив соединительный штуцер эпоксидным клеем, его немного приминают. Затем закручивают накидной гайкой, так соединение будет намного плотнее.

https://youtube.com/watch?v=wb7p7ykMvxs%3F

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку. Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ

Нельзя забывать о том, что требуется греющую часть соединить с «холодной»

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводов Источник termodar-64.ru

Советы и рекомендации опытных мастеров:

• Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
• Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
• Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
• Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Разновидности

Обогревающие проводники бывают саморегулирующимися и резистивными. Они отличаются друг от друга конструкцией и эксплуатационными характеристиками.

Резистивные

Дешево стоит, поскольку имеет простое строение. Резистивный греющий кабель состоит из одной или нескольких жил, которые заматывают изоляцией. Показатели этого кабеля не меняются, там всегда выдается одинаковая температура. Поэтому он не подходит для участков с меняющимися условиями эксплуатации. Их редко покупают, ведь после установки тратится много электроэнергии. В некоторых случаях стабильная температура даже нарушает условиях эксплуатации поверхности или материалов.

Саморегулирующие

Имеет более сложную конструкцию благодаря матрице из полупроводникового материала. Она находится между жилами, которые защищены оболочкой. Благодаря этому саморегулирующийся нагревательный кабель не страдает даже при негативных внешних факторах.

Температура проводника регулируется, поэтому даже на участках одной трубы она меняется. При изменении температуры окружающей среды автоматически регулируется мощность, поэтому не наблюдается перерасход электроэнергии. Несмотря на высокую цену, такой кабель позволяет сэкономить при дальнейшем использовании, поэтому люди в основном выбирают его.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

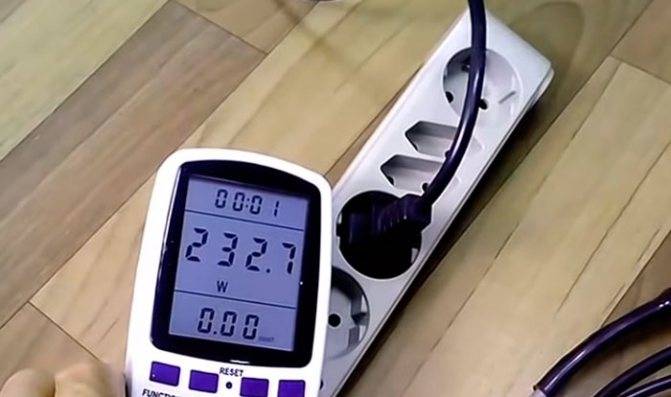

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Как подключить греющий кабель. схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

На что обратить внимание при выборе греющего кабеля

При выборе греющего кабеля для труб учитывают следующие факторы:

• Принцип действия. Недостатком резистивных кабелей является их равномерная температура нагрева по всей длине. В целях экономии электроэнергии лучше использовать на трубах под землей саморегулирующийся кабель. К тому же его конструкция при отсутствии выносного датчика удобна для расположения внутри трубопроводов, а минимальной мощности устройства в 10 Вт. на погонный метр достаточно для его линейного размещения под землей в теплоизолирующей оболочке.
• Мощность. Для наружного обогрева используют устройства с большой мощностью, наилучшими показателями обладают линейно-кабельные модификации со спиралевидной намоткой нагревательного провода внутри.
• Изоляция. При внутреннем расположении в водопроводах следует использовать устройства с изоляцией из пищевого пластика, лучше выбирать модификации с медным экраном – наличие элемента снижает помехи и защищает пользователя от поражения электрическим током при повреждении. Также оплетка из медных луженых проволок способствует более интенсивному отводу тепла от нагревательных жил или матриц.
• Производитель. На рынке представлен широкий ряд моделей нагревательных кабелей от различных производителей, среди зарубежных поставщиков известностью пользуется продукция фирм Raychem, Nelson, Lavita, Ensto, Devi, на строительном рынке реализуется широкий ряд кабельный нагревательной продукции от отечественного производителя – компании из подмосковья Специальные системы и технологии ССТ.

Рис. 21 Таблица зависимости мощности нагревателя от диаметра трубы и толщины изоляции

Использование греющего кабеля для канализации и водопровода является наиболее эффективным методом борьбы с обледенением, ведь любая тепловая изоляция не обогревает трубопровод, а лишь увеличивает время его замерзания. Появившиеся в последнее время на строительном рынке саморегулирующиеся кабели чуть дороже и более эффективны по сравнению с резистивными устройствами, они являются оптимальным вариантом при опускании в водопровод.

Почему необходимо использовать кабельные нагреватели?

Положительных моментов при использовании греющих кабелей несколько, вот основные из них:

1. Экономия. Подключение греющего кабеля позволяет регулировать мощность обогрева в зависимости от внешней температуры окружающей среды. Плюс ко всему, регулируется потребность питания.
2. Простота в применении.
3. Универсальность конструкции: кабельным нагревателем можно оснастить любой трубопровод, расположенный как снаружи, так и под землей.
4. Безопасность использования: система изоляции безупречна, она служит надежной защитой от внешних термических, механических и химических воздействий.

В заключение

Проблема бесперебойной подачи воды в частный дом остается актуальной и в наши дни. При прокладке трубопроводов каждый считает, что он сделал все, чтобы вода в трубах не замерзла, но приходит зима и становится понятно, что не все продумано до конца. Подогрев в трубах в самых уязвимых местах – это своеобразная страховка на все случаи жизни. Как правило, каждая зима характеризуется определенными периодами, когда минусовая температура достигает пиковых значений. Поэтому подогрев можно включать именно в такие пиковые периоды, отключая в остальные, а за температурой можно следить в Интернете по прогнозу погоды. Как правило, большая часть прогнозов абсолютно реальная, поэтому на них можно всегда ориентироваться. Чтобы перестраховаться, можно подогрев включать только на ночь, а в дневное время, когда температура поднимается, обогрев можно отключать. В таком случае, за электроэнергию не придется много платить, зато подача воды в дом будет осуществляться на постоянной основе.

Что касается более холодных регионов, когда холодная морозная погода держится длительное время, то эта проблема приобретает более актуальный характер. В подобных условиях без подогрева водопроводных труб никак не обойтись. В таких условиях земля промерзает достаточно глубоко, поэтому зарываться на слишком большую глубину не имеет смысла, тем более что в любом случае придется заводить воду в жилище, а это уже большой риск. Лучший вариант обезопасить систему водоснабжения от промерзания – это организация подогрева труб и надежная теплоизоляция. Главное – это все сделать правильно и своевременно.

Как выбрать греющий кабель внутри трубы
