Особенности газовой системы отопления
Конструкция газового котла проста: газ по газовой трубе или из баллона подается на горелку и сгорает в камере. Тепло от газа воспринимает теплообменник. Обычно теплоносителем здесь выступает вода. Нагретая жидкость подается в систему отопления и, совершив полный цикл, возвращается в котел.
Главное неудобство такого решения – необходимость выводить продукты сгорания и подавать воздух в камеру. Котел оборудуется дымоходом. В квартирах и в частных домах сегодня ставят коаксиальный дымоход. В этом случае для сгорания газа подается воздух с улицы. Если же используется обыкновенный, например, остался после ликвидации кирпичной печи, воздух в топку приходится брать из помещения, а такое допустимо только если котел размещается в отдельной комнате с отличной вентиляцией.
Второе отличие – необходимость в разрешении. Газовое оборудование для дома имеют право монтировать только специально обученные работники и только при наличии лицензии. В противном случае сотрудник газовой службы откажется регистрировать котел и счетчик.
Система отопления – трубы, радиаторы – от типа котла мало зависит. Поэтому встроить аппарат можно в готовую систему.
Отапливаетесь газовым котлом?
Да
100%
Нет
0%
Планирую
0%
Проголосовало: 1
Плюсы и минусы газового котла
Низкая стоимость топлива
Высокий КПД
Компактность при высокой мощности
Не требует специального обслуживания
Большинство моделей имеют электронное управление
Не образуется сажа и зола
Есть агрегаты с двумя контурами – для отопления и горячей воды
Возможно автономное отопление
Установку проводят только газовые службы
Система зависит от электричества
Взрывоопасность при неправильной эксплуатации
В помещении нужно оборудовать принудительную вентиляцию
Принцип действия газовых котлов
Как бы то ни было, а большей популярностью при установке отопительной системы пользуются именно газовые котлы. Оно и правильно, ведь, как мы уже говорили, отапливать баллонами с газом очень невыгодно, а для работы конвекторов требуются именно баллоны. Так вот, принцип работы котлов практически такой же, как и у других устройств, предназначенных для отопления. Тепловая энергия, выделяемая при горении газа, подогревает теплоноситель. Последний, собственно, и есть источник тепла, который при помощи системы трубопровода попадает в самые отдаленные участки частного дома. Итак, газовые котлы состоят из следующих элементов:
- Топка, в которой сжигается газ.
- Патрубки, необходимые для подключения к системе.
- Горелка, благодаря которой горит газ.
- Трубопровод, поднимающий горючие газы.
- Дымоход, отводящий продукты горения топлива наружу.
Далее следует перемещение теплоносителя. Для этого имеется еще один трубопровод, к которому подключаются радиаторы
Это еще одна важная деталь отопления, которой нужно уделить должное внимание, ведь они могут иметь самые разные формы и быть изготовленными из самых разных материалов
Помимо этого, газовое отопление в частном доме состоит еще из целого ряда устройств, необходимых для регулировки процесса. Это, к примеру, расширительные баки для скапливания лишней жидкости, насос для циркуляции, регулятор температуры, воздухоотвод и различные клапаны.
Установка и монтаж своими руками
Отопительная система – это, пожалуй, важнейший элемент дома
Следовательно, при ее устройстве необходимо уделять большое внимание каждому этапу. В особенности, если все работы будут производиться собственноручно
А теперь – поэтапная технология создания такой отопительной системы.
Этап 1. Составляем проект системы, в который будут входить чертежи и рабочий проект
Крайне важно здесь рассчитать необходимую мощность газового котла, всех радиаторов и циркуляционного насоса
Этап 2. Рассчитываем предварительную смету.
Этап 3. Покупаем все необходимые материалы, детали и инструменты.
Этап 4. Монтируем отопительную систему.
Этап 5. Заполняем ее теплоносителем.
Этап 6. Производим пробный запуск системы.
Этап 7. Собственно, работа отопительной системы.
Видео
https://youtube.com/watch?v=apDoB4KZNWs
Ежели вы намерились сделать монтаж отопительной системы своими руками, как мы здесь разобрали, то вы должны согласиться с тем моментом, что она по сути своей не представляет из себя ничего сложного. Все, что вам потребуется – это несколько необходимых инструментов, а также умения в обращении с ними. Разумеется, это дело деликатное, поэтому, конечно же, им должны заниматься профессионалы, осведомленные обо всех нюансах вопроса.
Но если ваше решение твердо и непоколебимо, то это отличная возможность сэкономить.
Важно! Самостоятельная установка отопительной системы – отличная возможность сэкономить, ведь стоимость оборудования и материалов такая же, как стоимость работ по их установке
И последнее, что следует знать при работе с отопительной системой. Все, что связано с газом, должны делать исключительно сотрудники газовых служб. В этом, прежде всего, заинтересованы мы сами, так как это в целях нашей же безопасности.
Варианты котлов для частного дома
Как выбрать водяной котел для отопления частного дома. Котлы бывают одноконтурными и двухконтурными, настенными и напольными. Также они отличаются по типу топлива на жидкостные, газовые, электрические и твердотопливные. Что из этого лучше?
Дровяная печь для отопления выглядит очень привлекательно, но требует внимания для поддержания температуры в доме.
Печи для водяного отопления в частном доме без газификации используются редко – на них обращают внимание те, кто хочет придать своему жилищу эксклюзивность. В результате на свет появляются солидные печи, построенные по принципу камина и использующие твердое топливо
Для поддержания определенной температуры в комнатах домочадцам придется постоянно подкидывать в топку дрова, но и в этом есть свое очарование – можно насладиться романтическим вечером перед потрескивающими дровами.
Что касается заводских твердотопливных котлов, то они могут работать на дровах, каменном угле, коксе и брикетированном топливе. Также в продаже встречаются котлы с автоматической подачей топлива из небольшого бункера. Твердотопливные модели – это наиболее экономичный вариант для обогрева загородных домов, не подключенных к газовым магистралям.
В негазифицированных домах нередко монтируются электрические и жидкостные котлы. В первом случае потребителей ждут просто гигантские расходы на электроэнергию, а во втором случае их будет преследовать вечный аромат дизельного или печного топлива. Но жечь жидкое топливо все-такие выгоднее, чем использовать электрические котлы.
Самодельные котлы для водяного отопления частного дома используются гораздо реже. Они работают на твердом топливе или на электроэнергии, а их самодельная конструкция нередко вызывает опасения в их надежности. Лучше все-таки использовать заводское оборудование, проверенное и протестированное.
Напольные котлы можно использовать как в системах с принудительной циркуляцией воды, так и с естественной. Настенные же используются только в системах с принудительной циркуляцией.
Для обогрева газифицированных домов применяются напольные и настенные котлы. Напольные котлы предназначены для использования в системах с естественной циркуляцией и в системах с принудительной циркуляцией с внешними циркуляционными насосами. Они обладают дешевизной, но не могут похвастаться хорошей эффективностью – чаще всего они отапливают «атмосферу».
Что касается настенных котлов, то они предназначены для эксплуатации в системах водяного отопления с принудительной циркуляцией. Такие котлы нередко изготавливаются по двухконтурной схеме, позволяя не только обогревать помещения, но и подготавливать горячую воду. В их конструкции уже предусмотрена встроенная обвязка – здесь есть расширительный бачок и циркуляционный насос.
Настенные котлы обладают большим КПД, показатель которого достигает 96%. Еще большей эффективностью отличаются котлы, построенные по конденсационной схеме.
Для использования в газифицированных домах мы рекомендуем использовать настенные котлы, либо остановиться на связке с напольным котлом в связке с бойлером косвенного нагрева (самый экономичный и надежный вариант). Для обогрева домов без газа оптимальным вариантом станут твердотопливные и жидкостные котлы. Также допускается создание отопительных систем с котлами, работающими от сжиженного газа.
Газовый котел
Отличительной чертой газовых котлов является то, что при сгорании топлива нагревается жидкость, которая в дальнейшем распространяется по устройствам отопления путем естественной либо искусственной циркуляции. Такими устройствами для отопления могут быть радиаторы, регистры, теплый пол и прочее.
Вариантов исполнения котлов может быть несколько, а выбор той или иной модели полностью будет зависеть от того, каковы ваши потребности.
Одно- и двухконтурные
Одноконтурные устройства предназначены исключительно для обогрева частного дома. И никаких вариантов. Объемы теплоносителя в нем постоянны, они не меняются.
В отличие от него, двухконтурный котел может совмещать свою прямую «обязанность» с нагревом воды для хозяйственных нужд. Это может быть, к примеру, накопительный бачок, оборудованный отдельной горелкой. Разумеется, что котел в данном случае становится частью не только отопительной системы, но и системы водоснабжения.
Искусственная и естественная циркуляция
Газовое отопление в частном доме может производиться при помощи котлов с естественной циркуляцией. при которой воздух из дома попадает в горелку, а продукты сгорания – в общую вентиляцию, и устройств с искусственной циркуляцией. Во втором варианте воздух, необходимый для горения газа, поступает с улицы, а продукты горения, наоборот, выводятся на улицу путем отдельного трубопровода.
В чем же отличия между обеими вариантами? Собственно, их всего два:
- Котел с искусственной вентиляцией может быть установлен непосредственно в жилом помещении.
- Устройство с циркуляцией естественной нуждается в отдельном помещении, в котором есть широкая дверь и окно, а площадь его должна быть не менее 4 метров квадратных.
Важно! Вне зависимости от выбранного типа котла, подключение и запуск отопительной системы должны производиться исключительно работниками газовой службы!
Конденсационный и конвективный котел
Разница между обеими вариантами заключается в следующем. В случае с конвективными устройствами теплоноситель получает тепловую энергию только от сжигания топлива – газа, а у конденсационных котлов участвуют еще и продукты сгорания, тепло которых также отбирается. Для этого используются дополнительные обменники – экономайзеры.
Но в чем же между ними разница для нас, обычных потребителей?
- Во-первых, отметим, что существует весьма распространенное мнение касаемо конвективных котлов – образование в них конденсата крайне опасно, поскольку кроме воды в нем присутствуют также кислоты. Это правда и это значит, что для теплообменника, не созданного для подобных условий работы, ничего хорошего не будет. Существует лишь один способ того, как побороть выпадение росы – добиваться максимально возможной температуры теплобменника, что, другими словами, значит: температуре теплоносителя, направляющегося по обратному трубопроводу, должна быть не меньше 60 градусов. Следовательно, в качестве отопительного оборудования с данного рода котлами должны использоваться конвекторы и настенные радиаторы. Нельзя использовать конвекторы, устанавливаемые в пол, а также саму систему теплого пола. ведь это не приведет ни к чему, кроме как к ожогу ног.
- Конденсационные устройства, напротив, буквально нуждаются в низкой температуре теплобменника. Стандартная схема отопления с применением котлов данного типа выглядит следующим образом: под окнами оборудуются радиаторы, установлена система теплого пола.
Характерным отличием газового конвектора является то, что тепло не передается посредством теплоносителя – источник тепла передает его непосредственно в воздух частного дома. Для отвода продуктов горения газа используется коаксильная труба: по ее сердечнику газу выходят наружу, а по ее оболочке в помещение проникает чистый воздух. Собственно, именно таким образом зачастую оборудуется индивидуальное газовое отопление в частном доме, если газовой магистрали поблизости нет.
Чем же отличается газовый конвектор от аналогичных устройств? Давайте посмотрим.
- Для установки или запуска газового конвектора не нужно обладать специальными знаниями, все это можно сделать самостоятельно.
- Для установки таких устройств не нужна специальная разводка или же отдельное помещение. Это существенное преимущество. Помимо того, такой конвектор будет стоить существенно дешевле, чем биметаллический радиатор (который, к тому же, нуждается в разводке).
- Если помещения изолированы, то для каждого из них потребуется отдельный конвектор.
- Вместе с тем, воздух распределяется неравномерно, под потолком будет жарко, а внизу холодно. Хотя, если разобраться, то у систем теплого пола подобных минусов нет.
Схемы газового отопления дома
Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).
Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества
Это важно в тех регионах, в которых свет отключают часто
Схема ситемы с естественной циркуляцией
Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.
Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.
Способ разводки
Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.
Схема однотрубной системы газового отопления частного дома
Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.
Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.
В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).
Пример двухтрубной схемы
В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.
Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

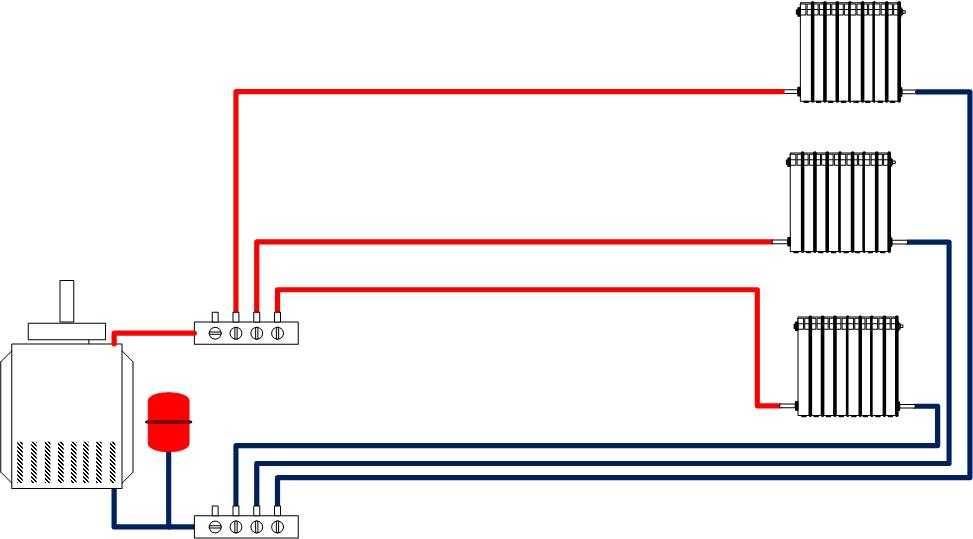

Лучевая схема разводки отопления
Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.
Схемы газового отопления дома
Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).
Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества
Это важно в тех регионах, в которых свет отключают часто

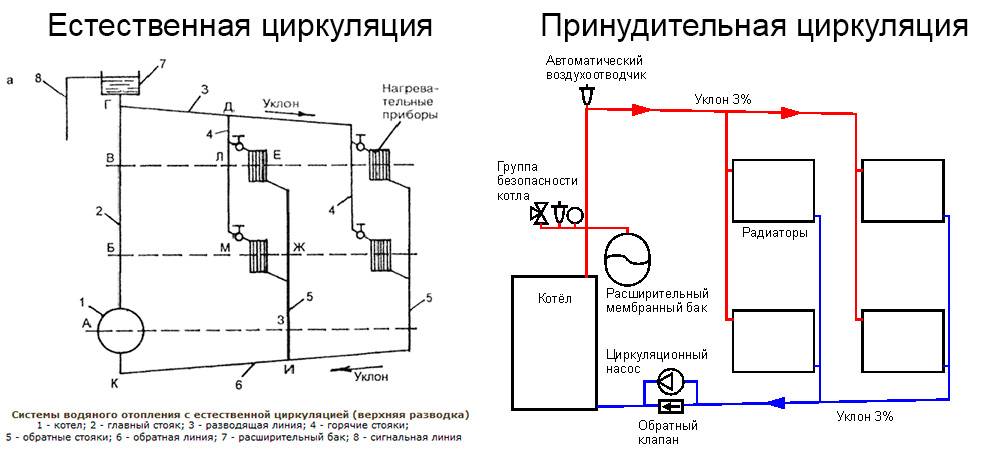

Схема ситемы с естественной циркуляцией
Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.
Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.
Способ разводки
Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.
Схема однотрубной системы газового отопления частного дома
Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.
Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.
В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).
Пример двухтрубной схемы
В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.
Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.
Лучевая схема разводки отопления
Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

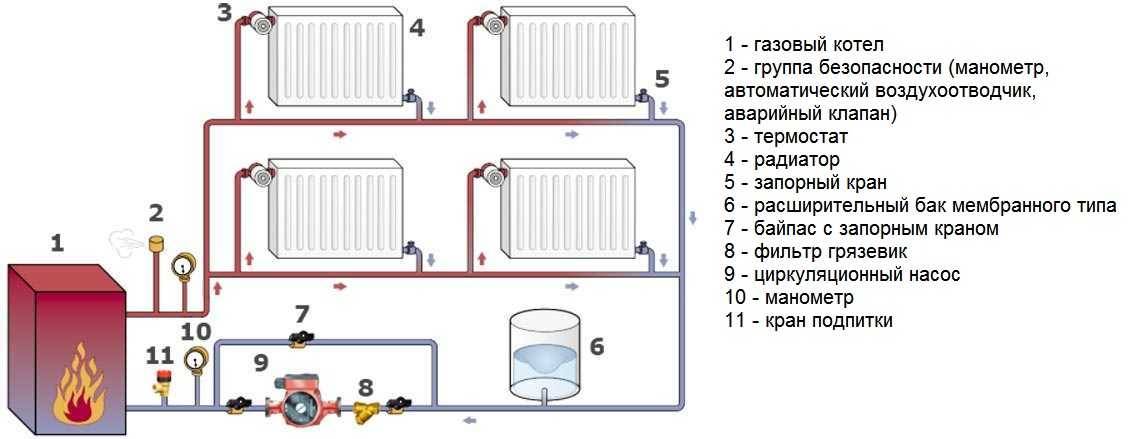

Схема отопления частного дома с газовым котлом
Системы отопления бывают с естественной и принудительной циркуляцией. В первом варианте теплоноситель циркулирует благодаря разнице плотности горячей и холодной воды. Во втором случае циркуляцию обеспечивает насос.
Основная разница между системами с естественной и принудительной циркуляцией теплоносителя — это циркуляционный насос.
Заметьте, что искусственная циркуляция напрямую зависит от подачи электроэнергии, в такой системе могут появляться воздушные пробки и возможно неравномерное нагревание радиаторов.
Схема газового отопления в частном доме включает и разводку отопления, которая разделяется следующим образом:
Двухтрубная система отопления хоть и сложнее в проектировании и монтаже, но все же предпочтительнее, так как нагревает все радиаторы одинаково.
- Однотрубная. Она подходит для оборудования отопления своими руками, считается более простой в исполнении. Применяется редко для частных домов из-за разницы температур в расположенных радиаторах – в первом и последнем. Последние батареи более холодные, так как в них поступает уже охладившаяся жидкость, из-за чего комнаты в большом частном доме прогреются неравномерно. Этот вариант подходит лишь для небольших домиков с ограниченным числом помещений.
- Двухтрубная, которая требует большого количества комплектующих и расходных материалов, подходит для контроля за температурой в отдельных комнатах. Нагрев радиаторов в разных помещениях можно регулировать с помощью запорных вентилей. Главное преимущество этой системы – батареи нагреваются равномерно во всех помещениях. Однако планирование и монтаж более сложные в исполнении и требуют больших затрат.
Обязательным условием для однотрубной разводки является монтаж котла ниже уровня крепления радиаторов и естественный уклон водопровода. Чтобы решить проблему с неравномерным нагреванием, устанавливают перемычки и увеличивают количество секций. Иногда в однотрубную систему включают циркуляционный насос.
Особенности дымохода
Наличие котла подразумевает и наличие дымохода. Только после того, как у вас появился газовый котёл, вы можете строить дымоход. Понятно, что у каждой модели газового котла есть свои особенности подключения. Правильно смонтированный дымоход гарантирует безопасное подключение и использование газового агрегата.
Как и в любом деле, в устройстве дымохода есть свои хитрости.
Рассмотрим соотношение внутренней площади котла к общей площади трубы дымохода. Площадь прибора должна быть меньше полезного сечения площади трубы.
Полезную площадь трубы можно узнать, умножив длину дымохода на его внутренний периметр. Если же после всех расчётов оказалось, что площадь котла больше площади дымохода. Что делать в этом случае? Увеличить высоту продольный размер трубы. В любом случае весь объем котла должен поместиться в размер дымохода.
Дымоход для газового котла
- Для того чтобы вы без проблем подключили газовый агрегат, диаметр трубы должен совпасть с диаметром патрубка котла.
- Для чистки дымохода, в нём должны быть отверстия.
- Наконечник дымохода, отводящего «использованный газ», должен иметь форму конуса.
- В соответствии с требованиями установки газовых котлов, трубы, где будут проходить элементы горения должны иметь изгибы в количестве не более трёх штук.
Предпочтительнее буде поместить дымоход на внешней стене загородного дома. Но можно пустить его и внутри частного загородного дома. У каждого варианта есть свои преимущества и свои недостатки.
Расположен внутри жилого дома
Не нужен утеплитель для большей части трубы. Утепление необходимо только на крыше. Дымоход может потерять герметичность и пропускать угарный газ в комнаты. Сложный монтаж, необходимо проходить через комнатные перекрытия, а, возможно, и огибать своими руками неудобные участки. Трудно делать ремонт.
Расположен снаружи жилого помещения
Требует усиленной теплоизоляции. Не причинит вреда в случае неисправности. Легче монтировать газовое отопление. Не представляет трудностей в плане ремонта.
Каковы же плюсы и минусы автономного газового отопления в частном доме?
- Экономически выгодное эффективное отопление: оплачивается только потребляемое топливо.
- Простота монтажа.
- Доступность материалов и оборудования на рынке на любой вкус с учетом финансовых возможностей.
Автономная система отопления обеспечит теплом весь дом
Возможность самостоятельно регулировать температурный режим в отдельных комнатах посредством байпасных кранов.
Температурный режим задается заблаговременно: система отключается и включается в удобное для пользователя время (можно задать время для прогрева помещения перед приходом хозяев).
Оборудование радиаторов кранами, которые могут отключать лишь одну батарею, не прекращая работы всей системы автономного отопления частного домовладения.
Контроль нагрева каждого радиатора при помощи термостатов, которыми оборудована система.
Компактность нагревательных приборов, позволяющих экономить жилое пространство в частном доме и не влияющих негативно на эстетический вид помещения, в котором расположены приборы системы.
Достаточно низкая стоимость топлива.
Отсутствие необходимости впрок заготавливать топливо и избавляться от продуктов горения (как в случае с печным отоплением).
Простота в эксплуатации отопительной системы и управление ею.
Бесшумность.
