Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
Особенности подключения и обвязки электрического котла
Процесс устройства электрического котла не составляет трудностей. Выполнить его легко самостоятельно. Но следует соблюдать ряд определенных требований и правил как в любом другом оборудовании. В отопительной системе можно устраивать электрический котел абсолютно в любом месте. Его расположение никак не влияет на работу. Но такое правило соблюдается только при правильной обвязке отопительного котла.
Электрический котел работает эффективно в независимости от типа циркуляции носителя тепла. Она может быть естественная и принудительная. Для того чтобы радиаторы максимально прогревались желательно устанавливать электрический котел отопления в самой нижней точки отопительной системы. А подающую трубу необходимо располагать на минимальной высоте.
Независимо от схемы отопления с электрическим котлом нужно учитывать заземление прибора. Нельзя использовать нулевую фазу, но котел можно подключать к электрощиту. Использование нулевой фазы является небезопасным. Электрический котел ее воспринимает как короткое замыкание.

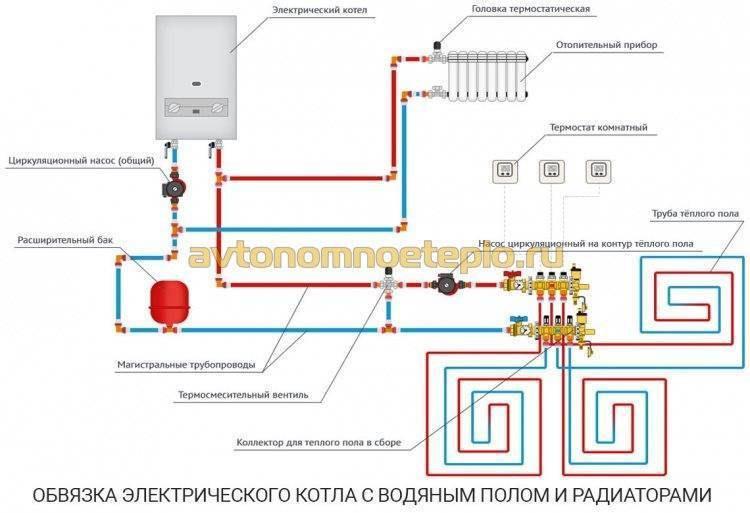

Обвязка отопительного котла – это подключение прибора к отопительной системе при помощи дополнительных элементов. При правильной обвязке электрокотла обеспечивается небольшая разница температуры носителя тепла на входе и выходе. Теплоноситель может отдавать максимально тепло радиаторам отопления при правильном размещении и подключении котла. В таком случае он достигнет требуемый показатель температуры.
Типы котлов для водяного подогрева полов
Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.
Котлы отопительные
Таблица. Типы отопительных котлов.
| Тип | Общая информация |
| Одноконтурный | Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д. |
| Двухконтурный | Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве. |
Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.
Установка газового котла BAXI + электрокотел Protherm
Котлы дизельные
В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.
Устройство дизельного котла
дизельные котлы отопления
Котлы на твердом топливе
Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.
Твердотопливный котел для теплого пола
В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.
Схема твердотопливного котла
твердотопливные котлы отопления
Котлы газовые
Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.
Газовый котел для теплого пола
Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).
Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.
Котел газовый напольный двухконтурный
газовые котлы отопления
Котлы на электричестве
Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.
Схема электрокотла для теплого водяного пола
На фото — электрический котел отопления
электрические котлы отопления
Система и этапы монтажа теплого водяного пола
Технология под бетонную стяжку самая простая. Первое, что необходимо сделать – это очистить пол от старых напольных покрытий, зацементировать все трещины и выбоины.
Любая работа начинается с составления плана и подготовки рабочего места
Система монтажа теплового водяного пола:
- Очистка и выравнивание чернового пола;
- Гидроизоляция;
- Устройство кромочной изоляции по периметру комнаты;
- Теплоизоляция;
- Армирование;
- Монтаж труб отопления;
- Присоединение труб отопления к котлу;
- Испытание;
- Заливка пола бетоном или цементной стяжкой;
- Перерыв – 1 месяц;
- Устройство звукоизоляции;
- Декоративное половое покрытие.
Необходимо так же уровнем проверить пол, если перепад составляет до 1 см, то можно не обращать на это внимание, но если разница составляет более 2 см, то необходимо выровнять пол цементной стяжкой, и дать минимум 2 недели поверхности высохнуть. Далее необходимо сделать гидроизоляцию полу на случай протечки горячей воды из труб
По периметру помещения сделать кромочную изоляцию демпферной лентой на высоту предполагаемого пола. Теплоизоляция – это следующий этап действий. Утеплитель необходимо проложить по всей комнате, минимальная толщина утеплителя составляет около 2–5 см. Далее следует провести армирование по всей поверхности помещения. Для этого необходима покупная арматурная сетка с ячейками 16–21 см. Именно к этой сетке и будут крепиться трубы отопления, ведь они прекрасно гнутся. Разводка труб крепится при помощи специальных пластиковых завязок или клипс (трак).
Требования для установки теплого пола с электрокотлом
Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.
Преимущества выбора электрического котла:
- при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
- электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
- если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
- при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.
Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.
Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.
Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток
Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания.
Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно
Схема монтажа. Источник фото: soleopv.pl
Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.
Как происходит монтаж оборудования?
- Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
- Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
- Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
- Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
- Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.
При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:
- кабели должны быть изолированны с необходимым сечением;
- укладывать кабель следует в специальный для него канал;
- обязательное наличие заземления.
Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.
Итог
При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.
Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.
При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.
Принцип работы газовых устройств
Настенный или напольный газовый двухконтурный котел может работать в одном из двух режимов:
- в режиме подачи теплоносителя в индивидуальную систему отопления одноэтажного частного дома;
- в режиме нагрева воды для ГВС.
Работа в первом режиме происходит по такой схеме:
- Термодатчик следит за температурой воздуха внутри одноэтажного дома. Когда она становится слишком малой, он передает сигнал автоматике, которая включает расположенный у патрубка обратки циркуляционный насос.
- Насос подает охлажденный теплоноситель в проточный теплообменник и выталкивает теплую воду из него.
- За этим процессом следит датчик давления. Если он фиксирует давление, больше 0,45 бар, автоматика включает горелку. Если розжиг является электрическим, то начинает поступать малое количество газа и одновременно замыкаются контакты реле. В течение следующих минут увеличивается подача газа.
- Когда температура воздуха поднимается до нужного уровня, автоматика выключает горелку и циркуляционный насос. Устройство переходит в состояние ожидания. Может быть так, что в это состояние оно переходит еще тогда, когда включился циркуляционный насос. Тогда включается таймер и через 3 минуты (время зависит от модели) автоматика повторно анализирует показатели и включает горелку. Немало моделей при нагреве теплоносителя уменьшают подачу газа, чем делают меньшей интенсивность горения пропана.
После цикл повторяется. Во время такого режима теплоноситель всегда поступает с размещенного внутри камеры сгорания проточного теплообменника в систему отопления одноэтажного дома. Затем возвращается из радиаторов в теплообменную трубу.
Электрокотел для теплого пола: самостоятельная сборка и подключение
Электрокотел для теплого водяного пола является самым востребованным устройством для обогрева частных домов и коммерческих построек, не имеющих доступа к центральному отоплению. Он не выделяет во время эксплуатации в атмосферу вредных веществ, работает бесшумно и не становится причиной пожаров. Простота в монтаже, отсутствие необходимости устройства дымохода либо помещения для котельной – основные преимущества аппаратов.
электрокотлов для теплого пола
Производители предлагают широкий выбор изделий, подходящих для помещений с разной квадратурой.
Надежными аппаратами с длительным сроком службы являются:
- РусНИТ (Россия);
- Dacon (Чехия);
- Protherm и Eleko (Словакия);
- Ferroli (Италия);
- Viesmann (Германия).
Российские изделия имеют мощность до 100 кВт. Несмотря на низкую стоимость, они соответствуют всем требованиям ГОСТа и обладают отличными характеристиками. Словацкая Protherm (от 9 до 24 кВт) и чешский Dakon (4 – 60 кВт) предлагает широкий ассортимент моделей, цена которых на 20% выше отечественных аналогов. Стандартная комплектация импортных электрических котлов для теплого пола подразумевает наличие многоступенчатых насосов и датчики давления теплоносителя. Существуют модели с предохранительными клапанами и расширительным баком встроенного типа.
Для ценителей знаменитого немецкого качества идеальным решением будет продукция компании Viesmann. Это самые дорогостоящие, но и самые лучшие представители рассматриваемых устройств.
Если вы уверенны в своих инженерных способностях и не хотите тратить много денег, то существует способ обустроить теплый пол водяной от электрического котла в доме своими руками.
Самостоятельное изготовление дает несколько плюсов:
- Низкая стоимость расходных материалов;
- Поэтапная сборка – самый удобный вариант теплого пола от электрического котла, который можно постепенно оснащать дополнительной автоматикой для повышения удобства и производительности.
По сравнению с аналогичными по техническим показателям изделиями бюджетных серий заводского производства, самодельные варианты часто оказываются более надежным.
Схема отопления теплыми полами электрокотлом
Автоматические блоки состоят из пускового реле, приводящегося в действие с помощью терморегулятора. Продаются они в любом специализированном магазине.
Котел для теплого пола своими руками мощностью до 7 кВт можно подключать по однофазной схеме. Для большей мощности подключаются три фазы. Для этого необходимо официально уведомить Энергосбыт.
От вводно-распределительного устройства к агрегату прокладывается отдельный кабель, подключается который только через автоматический выключатель и УЗО.
Последовательность работ по изготовлению и монтаж
Существует два основных вида самодельных электрокотлов для теплого пола:
- ТЭНовый. ТЭН помещается внутрь отрезка трубы. К ней по бокам привариваются патрубки (40-50 мм), а к ним проводиться подключение контура отопления. Одна сторона трубы закрывается с помощью стального диска, другая – с помощью шайбы. В ее центре приваривается гайка, а в нее вкручивается ТЭН (резьба их должна совпадать).
- Индукционный электрокотел для теплого пола своими руками. Внутрь полуметрового отрезка полипропиленовой трубы (с диаметром 10 см) засыпается стружка нержавеющей проволоки. По бокам навариваются муфты с сетками из стекловолокна либо капрона. На трубу наматывается 90 витков провода, подключающегося к обычному инвертору (преобразователю постоянного тока в переменный) на 15А. В места соединений ввариваются переходники для подключения системы.
Подключение электрокотла к теплому полу ТЭНового, теплоноситель которого циркулирует с помощью насоса, лучше размещать контактами вверх для удобства обслуживания. При естественной циркуляции для равномерного теплоотвода его размещают ТЭНами вниз.
Если вы использовали 3-фазный ТЭН, то с кнопок коробки автоматического управления снимите объединяющую планку. Эта манипуляция позволит включать аппарат на 1/3 или 2/3 предусмотренной мощности, подавая, одну или две фазы.
Индукционный вариант специалисты рекомендуют размещать на расстоянии не менее 30 см от стен и 80 см от потолка либо пола, чтобы не допускать нагревания металлических конструкций, находящихся на них.
Какую из выше предложенных вариантов вы не выберете, нужно помнить, что определяющим параметром является выделенная электрическая мощность. Соответственно, приобретать теплый пол от электрокотла лучше, все-таки, в профильных магазинах, специалисты которых точно подберут вам оптимальный вариант, выполнят качественную установку и будут обслуживать систему.
Какие котлы возможно совместить с теплым полом?
Самый лучший вариант котла для обогрева полов – это электрокотел. Притом вне зависимости от того, ТЭНовый он, индукционный или электродный. Он обладает оптимальным КПД, даже работая на низких мощностях. В небольшом доме такое оборудование может подключаться в системе подогрева пола напрямую. В больших помещениях лучше произвести подключение при помощи специального распределительно-смесительного узла.
Котел работает автоматически и практически не нуждается в контроле со стороны человека. Он прост в монтаже и легок в обслуживании.
Группа автономной циркуляции Isoterm Watts 44.02.070
Также можно использовать и конденсатные газовые котлы, которые могут эффективно работать при небольшом подогреве теплоносителя. А вот обычные газовые агрегаты нуждаются в установке смесительного узла, в котором будут предусмотрены контролирующие элементы. Это отличный вариант для совмещения радиаторного отопления и системы теплого пола.
Твердотопливные и жидкотопливные котлы – вариант не лучший, хотя и они могут быть применены для организации системы подогрева полов. Для них необходима установка смесительного узла с термометрами, контролерами и прочим дополнительным оборудованием. Да и отладить нужную температуру с их помощью очень сложно – то выдают слишком горячий теплоноситель, то слишком холодный.
Принципы технологии подключения теплого пола к системе отопления
Особенности эксплуатации
Особых требований при обслуживании котлов нет. Достаточно смотреть за уровнем жидкости в системе, при необходимости пополняя (водой либо антифризом). Кроме того, контролируют показатель давления в системе благодаря встроенному термометру.
Однако, учитывая оснащенность приборов современной автоматикой, работа агрегатов проходит в автоматическом режиме, практически без вмешательства человека.
В случае, если наблюдаются не характерные для оборудования звуки, слышится потрескивание из прибора либо появляется неприятный запах, рекомендуется обращаться к специалистам, предварительно обесточив аппарат.

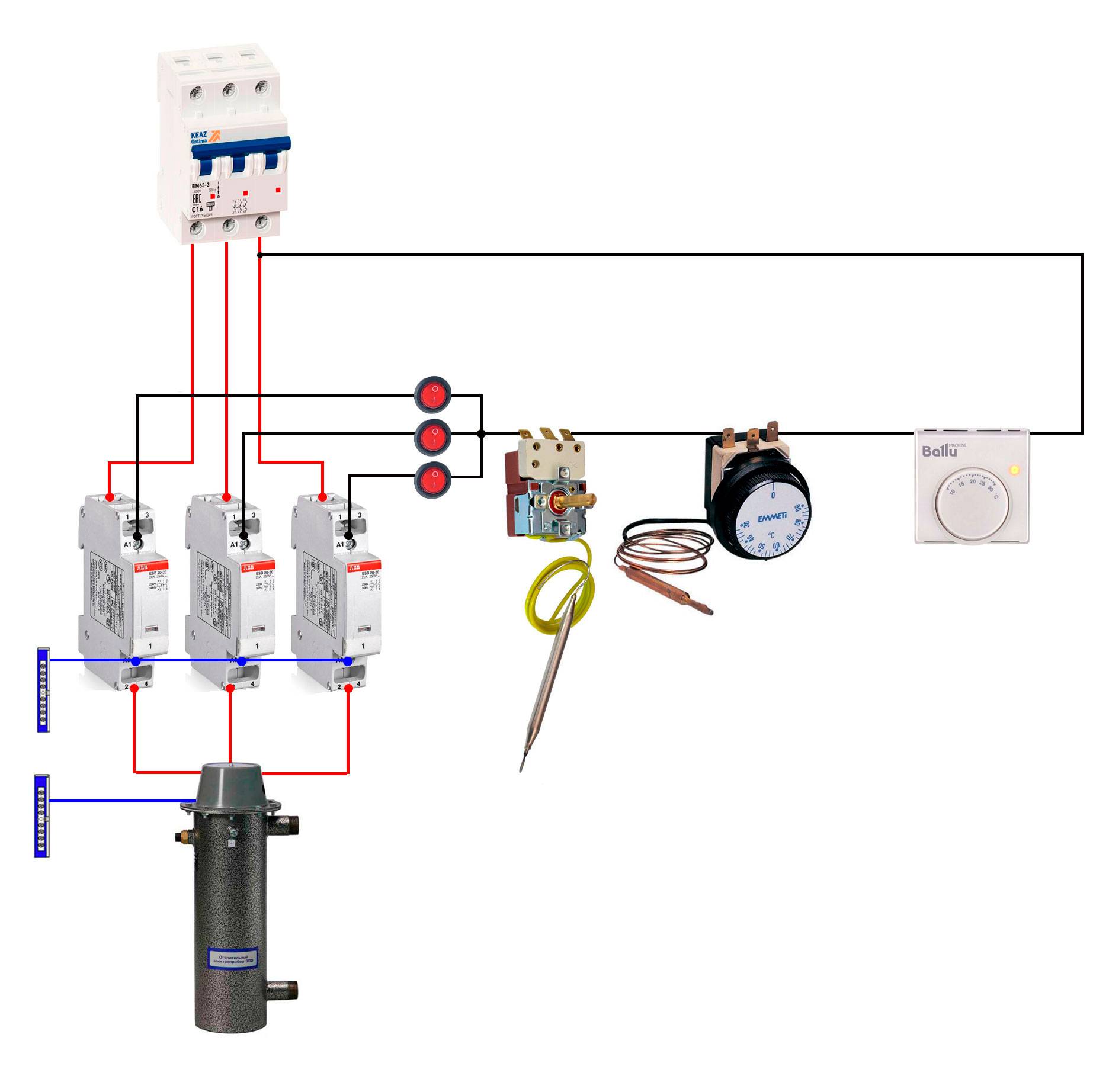

Комнатный термостат и экономия электроэнергии
Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.
Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом
Вторая простейшая схема готова
По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.
Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.
Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.
Чтобы им воспользоваться в полной мере, нам потребуется реле времени.
Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.
Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха
Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.
Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.
Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.
Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.
Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.
Как видите, ничего сложного и замысловатого здесь нет.
https://youtube.com/watch?v=fw9BUOGXT4Y%3F
Выбор схемы подключения
Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома
В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.
Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.
Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос. фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.
Схема монтажа с использованием системы отопления
Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.
В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.
Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.
Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.
Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.
После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.
Схема коллекторного подключения
Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.
В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно
Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:
Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.
Можно ли использовать электрокотел для ГВС и теплого пола
Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:
- Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.
- Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.
- Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.
Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.
Расходы на эксплуатацию электрокотла
Чтобы сократить расходы на электричество специалисты рекомендуют пользоваться регуляторами температуры с дистанционным управлением, чтобы корректировать температуру обогрева в соответствии с погодными условиями. Еще можно сэкономить, если отказаться от ГВС, а установить электронный бойлер, который тратит на нагрев в 2 раза меньше энергии по сравнению с котлом.
При монтаже электрокотла для теплого пола своими руками или с помощью профессионалов нужно не забывать, что он только тогда будет эффективен, когда все помещения в доме хорошо теплоизолированы.
