Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

  • горизонтальный;
  • вертикальный.

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

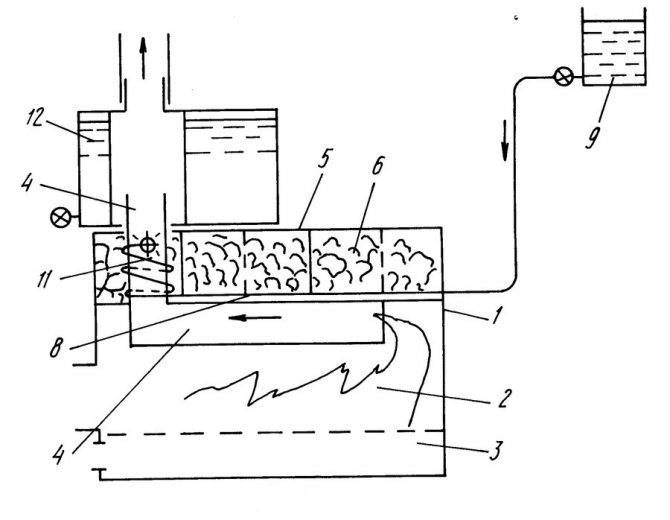

Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материал и оборудование, необходимое для создания печи в баню из трубы

То, что материалом будет труба с большим диаметром, вы уже знаете. Также потребуются обрезки труб меньшего диаметра (обычно их используют для создания каменки и дымохода). Так как варианты могут быть разные, мы лишь назовем приблизительные диаметры труб, которые используются для создания корпуса, каменки и дымохода.

Ориентировочный диаметр корпусной трубы — 50-55 см, толщина 8-12 мм. Дымоходной — 15 см. Для каменки (не во всех конструкциях) — 35 см.

Печь в баню из трубы

Помимо перечисленного нужно будет решить, будут ли дверцы и колосники самодельными или покупными. Кроме труб понадобится немного листовой стали средней толщины.

Важный вопрос: где добывать трубы? Разумеется, можно купить абсолютно новые, без следа ржавчины, но точно так же сгодились бы и обрезки, которые можно по случаю прикупить на строительстве магистрали, к примеру. Или в пункте сбора металлолома, или на их базе. А ржавчина… она неизбежна при эксплуатации печи, и только толщина металла — гарант долгой работы агрегата до момента, пока в нем не появятся дыры.

На заметку! Трубы тоже делаются из разных сплавов. Они могут отличаться содержанием углерода и других примесей. Оптимальны стали, содержащие до 2% углерода. Разумеется, никто не маркирует ржавые обрезки, но проверить можно по виду искр, высекаемых, например, болгаркой: белые, летящие во все стороны — признак ненужной высокоуглеродистой стали, красные или белые — легированной. А нужен вам металл, который сыплет желтые искры, вертикально (без разброса) летящие вниз.

Причина, по которой не годится высокоуглеродистая сталь заключается в том, что швы на такой стали непрочные, растрескивающиеся уже в процессе остывания. Легированные же сплавы хороши только в том случае, если работать с ними будет профи. Еще попадаются трубы из чугуна — они тоже не годятся для наших целей. Если Вас интересуют чугунные печи, то следует ознакомиться с обзором, посвященным таким моделям.

ВАЖНО! Итак, мы определились: лучшая труба будет диаметром полметра или чуть больше, со стенкой до 12 мм, материалом которой стала низкоуглеродиставя сталь.

Что касается оборудования, то тут все просто:

  • рулетка;
  • мелок;
  • молоток;
  • тиски;
  • болгарка;
  • дрель;
  • автоген и жесткая балеринка (для вырезания кругов из листа);
  • электросварочный аппарат.

Этапы сварки

В подготовленном баллоне с одной стороны необходимо отрезать основание. В получившейся крышке сделать два проема: под дверцу зольника и топки. В зависимости от конструкции, сначала приваривают раскрой туннелей. К нему на петли навешивают дверцы. Дверные ручки можно сделать самому из кусков негорючего материала или купить готовые.

По контуру дверок стоит уложить асбестовый шнур. Это поможет предотвратить проникновение угарного газа через отверстие топки и зольника.

Во второй части баллона оборудуют топочную камеру. Для этого на расстоянии примерно в ¼ от нижней точки, изнутри баллона вваривают подпорные ножки для будущего колосника. Колосник формируют отдельно из стальных прутов. Его форма должна совпадать с внутренними контурами баллона.

Пример конструкции металлической печи

Самым простым с точки зрения изготовления и использования, можно считать печку из газового баллона. Схема такого агрегата достаточно проста и не требует детальной прорисовки на чертежах. Это труба сечением 530мм с закругленными крышками с обеих сторон. Толщина металла составляет 5 мм.

Дверцы топочной и зольной камеры в таких конструкциях желательно располагать в торце баллона. А трубу на небольшом расстоянии от противоположного торца на боковой стенке

В зависимости от конструкции бани, если топка будет осуществляться не из парной, длину туннеля для закладки дров и удаления золы можно удлинить на толщину стеновых перекрытий.

Если дымоход оборудовать в противоположном торце баллона, дымовые газы будут уходить напрямую, не прогревая все поверхности. Боковое размещение дымохода обеспечит наличие завихрений дымовых газов и тщательный нагрев плоскостей котла.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Работы по возведению печи

Составные части самодельной печи

Процесс возведения печи не требует наличия особого опыта и профессионализма, но, в любом случае, четкое выполнение инструкции и внимательность к деталям при укладке и установке печи, крайне рекомендуется.

Возводим фундамент

На начальной стадии печка для бани из трубы — своими руками требует возведения фундамента с параметрами высоты 25-30 см для печи.

Для этого:

  1. Сбиваем опалубку размером 1х1 м и с высотой до 20 см;

Опалубка для заливки фундамента для печи

  1. Укладываем арматуру в один слой вдоль и поперёк квадратами 20х20 см;
  2. В местах соединения арматуру скрепляем друг с другом вязальной проволокой;
  3. В землю по краям решетки вбиваем 4 штучки арматуры, к которым привязываем решетку на весу;
  1. После двух недель после заливки, следует открыть двери и окна в бане и залитый фундамент обложить мокрыми отрезками ткани. Это проделывается, чтобы избежать образования трещин при высыхании фундамента.

Фундамент для печи

Подготовка и сборка печи

Для начала следует разрезать трубу пополам. Более длинный отрезок трубы потребуется для установки топки и каменки, а другой для бака для воды.

Этапы сборки

Теперь можно приступать к изготовлению самодельной печки из трубы для банного помещения.

Для этого:

  • Снизу трубы вырезается отверстие для поддувала шириной 18-20 см и высотой 5-6 см;
  • Над поддувалом свариваем стальную пластину круглой формы с толщиной 1,2 см;

На фото показано, как вырезать отверстие для поддувала

  • В трубе также вырезается отверстие для топки;
  • Для изготовления дверцы кусок металла 25х30 см нужно навесить на петли и приладить защелку;
  • Каменку в виде отрезка трубы с размером 30х35 см, фиксируем над топкой таким; образом, чтобы расстояние от дна бака до верха составляло не менее 10 см.;
  • Затем заднюю стенку трубы заваривают, а спереди делают дверцу величиной 25х30;
  • Каменку наполовину заполняют булыжниками;
  • Закрепляют муфту из стали толщиной до 7 мм в верхней части печки;
  • К баку для горячей воды приваривают с торца 8 мм круг, с предварительно вырезанным в нём отверстием для дымовой трубы;
  • Дымовую трубу бани хорошо фиксируют ко дну бака;

После сборки печи приступаем к её установке.

Для этого:

  1. Основание полностью выкладывается кирпичом полностью из кирпича;
  2. Второй ряд начинается с кладки поддувала;
  1. Далее устанавливается дверка поддувала и сверху укладывается ещё один ряд;
  2. В вверху шахты поддувала ставим колосник;

Установка дверцы поддувала

  1. Приступаем к укладке топки, после колосника выкладываем два ряда кирпича, оставляя место под дверку топки;
  2. После этого, обкладываем дверцу, и кладём последние два ряда;
  3. После кладки в течение двух недель печь должна просохнуть.

Дополнительные варианты сбора печи

Стоит отметить, что самодельные печи для бани из трубы бывают различных форм.

Существует много вариантов сборки конструкции, например, банная печь из трубы своими руками со встроенной каменкой при самостоятельной сборке конструкции нужно осуществить следующие действия:

  • Снизу прорезаем отверстие для колосника длиной 335 мм шириной 180 мм;
  • Далее навариваются прутья или железная полоса на расстоянии друг от друга около 1 см;
  • Отдельно изготавливается коробка из 3 мм листового железа размером 600х140 мм.;
  • После сварки короба зачищается шлак;
  • К шлаку приваривается дверца;
  • В трубе 525 вырезаются заглушки, то есть боковины с двух сторон Для этого диаметр трубы делится на два и с помощью циркуля чертятся два круга.

Ещё одним вариантом являются самодельные печи для бани из металлической трубыс большой каменкой.

Для этого:

1 — поддувало; 2 — топка; 3 — каменка; 4 — дверца; 5 — кран 6 — бак для горячей воды; 7 — дымовая труба

  • Вверху прорезаются отверстия для дымохода круглой формы с диаметром 110 мм., другое квадратное под каменку размером 300 мм на 250 мм.;
  • Для контроля симметричности конструкции используется уровень;
  • Далее изготавливается ниша для камней. Для этого вырезают из 5 мм листа железа детали размером 2штуки размером 270х300 мм., 2штуки размером 270х250 мм. И одну деталь размером 250х300 мм.;
  • Все детали свариваются в квадратный короб;
  • швы обильно промазываются керосином;
  • Из листа железа в 5 мм вырезается перегородка для шахты печи;
  • Следующим шагом является установка снизу поддувала снизу;
  • Затем закрывается и обваривается колосник;
  • В завершение к топке и к отверстию для чистки дымохода привариваются дверцы;
  • Привариваются ножки, и печь устанавливается на заранее подготовленное для неё место;

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

Труба из любого металла диаметром 50 см и длиной до полутора метров

Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку

Муфта. Металлические листы со стороной не меньше диаметра трубы. Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
