Как сделать биокамин своими руками

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

  • Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
  • Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
  • Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
  • Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
  • Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
  • Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Первый шаг – составление эскиза биокамина

При создании этого интерьерного аксессуара самостоятельно, лучше всего для начала сделать рисунок и расставить на нем примерные размеры будущего биокамина. Увидев, что в итоге получилось, вполне можно будет оценить наглядно свои возможности по его изготовлению.

Топливный блок сделать самостоятельно достаточно сложно, поэтому его обычно приобретают в готовом заводском виде в специализированных магазинах.

Если планируется изготовить декоративное обрамление из отдельных деталей, то далее рекомендовано сделать чертеж с точными размерами, чтобы они идеально подходили друг к другу, иначе, возможно придется переделывать всю работу. Кроме этого, рисунок и чертеж помогут увидеть, какие материалы нужны, и какое их количество нужно подготовить.

В качестве примера можно рассмотреть изготовление биокамина, расположенного между двух стеклянных экранов.

Эскиз и чертеж

Начинать работу, конечно же, нужно с эскиза будущего произведения. Его сначала набрасывают карандашом, чтобы наглядно увидеть то, что вы бы хотели видеть в своем доме. Когда набросок будет сделан, можно будет наглядно оценить свои возможности и силы.

Далее следует сделать подробный чертеж будущего камина со всеми размерами. По этому плану будет легко ориентироваться при изготовлении всех деталей и при окончательной сборке. Примерно, схема может выглядеть таким образом.

Один из вариантов схемы-чертежа

Материалы

 Главным элементом для камина является топливный блок. Какой он будет формы зависит от выбранного дизайна биокамина. Это может быть герметично устроенная коробка из нержавеющего металла, имеющая узкую прорезь для выхода пламени и заправки камина биотопливом. Металл для ее изготовления нужно выбирать толщиной не менее двух миллиметров. Такую емкость можно приобрести в готовом виде или сделать на заказ.

Один из главных элементов – топливный блок

Если вы мечтали о небольшом настольном аксессуаре, то для топливного бака вполне подойдет маленькая кружка с сеткой из нержавейки. Сетка работает, как рассекатель и преграда к открытому топливу, через нее легко добавлять горючую жидкость и зажигать огонь.

 Кружка подойдет и для камина большего размера, если их установить несколько, и создать не один, а два или три отдельных факела в одной композиции. Если на кружке есть ручка, ее нужно аккуратно снять (срезать), не повредив поверхность емкости, так как в ней будет находиться топливо, и она не должна иметь посторонних отверстий.

Топливный блок можно изготовить даже их обыкновенной кружки

Топливный блок нужно установить в емкость большего размера, также изготовленную из металла.

Немаловажным в изготовлении камина будет его декоративное оформление – ведь вы хотите, чтобы он выглядел эстетично и украшал своим видом комнату, а возможно, даже стал ее центральным аксессуаром.

Для изготовления обрамления вам нужно найти огнестойкий материал. Чаще всего выбирают огнеупорное стекло, которое оградит огонь, выдержит высокие температуры, и в тоже время – позволит наслаждаться красотой языков пламени. На панели вокруг огня отлично будут смотреться разноцветные или однотонные камни, аккуратно разложенные и приклеенные или насыпанные хаотично.

Морские камешки – отличный декор для камина

 Биокамин располагают обычно на тумбе, небольшом столике или специальной декоративной подставке.

Как сделать биокамин своими руками?

Вот тут-то мы и подошли к самой интересной части, практической и в какой-то степени творческой. Если постараться, то такой агрегат можно изготовить самостоятельно. Небольшой биокамин для квартиры, дачи не потребует от вас каких-то особенных знаний, а результат непременно порадует. Главное – заранее продумать его дизайн, соблюсти требуемые расстояния между стенками, верхней частью и источником огня, выбрать соответствующие материалы и проработать все этапы.

Как сделать биокамин:

Для начала запаситесь необходимыми материалами и инструментами: стеклом (размер, приблизительный бумажному листу формата А4), стеклорезом, силиконовым герметиком (для склеивания стекла). Также вам понадобится кусок металлической сетки (подойдёт мелкоячеистая строительная сетка или даже стальная решётка из духового шкафа), железная коробка (она будет выполнять роль топливного отсека, поэтому лучше выбрать стальной короб)

Ещё вам потребуются жароустойчивые камни, это может быть даже галька, шнурок (будущий фитиль для биокамина), биотопливо.
Важно произвести правильные расчеты, например, расстояние от источника огня (горелки) до стекла должно быть не менее 17-ти см (чтобы стекло не лопнуло от перегрева). Количество горелок определяется размерами помещения, в котором будет установлен эко-камин

Если комната небольшая (15 или 17 м²), то на такую площадь будет достаточно одной горелки.
Топливный отсек – это квадратный металлический короб, имейте в виду, чем больше его размеры – тем дальше будет расположен источник огня от стекла. Этот короб можно окрасить краской подходящего оттенка, но лишь снаружи! Внутри он должен быть «чистым», чтобы краска не загорелась и не начала выделять ядовитые вещества.
Берём 4 стеклянных фрагмента (их размеры должны соответствовать габаритам металлического короба) и склеиваем силиконовым герметиком. У нас должно получиться что-то наподобие аквариума, только без дна. На время высыхания герметика все стороны «аквариума» можно подпереть устойчивыми предметами и оставить в таком состоянии до полного застывания связующей массы (это примерно 24 часа).
Спустя указанное время излишки герметика можно аккуратно удалить при помощи строительного ножа с тонким лезвием.
Берём железную банку (можно использовать ёмкость из-под какого-нибудь консервированного продукта), наполняем её биотопливом и устанавливаем в металлический короб. Важно, чтобы у неё были толстые стенки! Но самый лучший вариант – это ёмкость из нержавеющей стали.
Далее, согласно размерам топливного короба, вырезаем металлическую сетку и устанавливаем её сверху на него. Для надёжности сетку можно закрепить, но имейте в виду, что вы её будете периодически поднимать, чтобы заполнять железную баночку биотопливом.
Сверху на решётку укладываем гальку или камни, которые вы выбрали – они не только являются декором, но и помогают равномерно распределять тепло.
Берём шнурок и формируем из него фитиль для биокамина, один конец опускаем в баночку с биотопливом.

Пропитанный горючей смесью фитиль можно поджигать при помощи тоненькой деревянной палочки или длинной каминной спички, или лучинки.

Это самая простая модель создания биокамина своими руками, более сложные аналоги изготавливаются при помощи направляющих профилей, гипсокартона, кафеля и прочих материалов. Принцип создания «горелки», кожуха и топливного отсека аналогичен. Чтобы восполнить запасы топлива, нужно будет убрать камни и поднять металлическую решётку, однако можно воспользоваться большим шприцем и направить струю горючей жидкости между ячейками решётки, прямо в железную баночку.

Хочу уделить особое внимание «сердцу» всей конструкции – горелке. Горелка для биокамина – это, иными словами, ёмкость для топлива

Заводские горелки уже изготовлены по всем требуемым стандартам, самый надёжный материал – это нержавеющая сталь, такая горелка прослужит очень долго без деформации, окисления и коррозий. Хорошая горелка должна быть толстостенной, чтобы при нагревании она не деформировалась. Также обращайте внимание на целостность горелки – на ней не должно быть никаких трещин или любых других повреждений! Под воздействием высоких температур любая трещина увеличивается в размерах. Чтобы не произошло пролива горючего и последующего возгорания, отнеситесь к этому нюансу особенно придирчиво.

Кстати, если вы самостоятельно делаете биокамин, можно сделать ещё один вариант горелки. Для этого в стальную ёмкость нужно не слишком плотно набить белую стекловату, накрыть её сверху решёткой (или сеткой), вырезанной по размеру ёмкости. Далее просто заливаете спирт и поджигаете горелку.

Общая информация

Биокамин представляет собой простую систему, в основе работы которой лежит сжигание жидкого топлива, биоэтанола. Биологическое топливо является ничем иным, как натуральным спиртом, поэтому при горении выделяется лишь пар и незначительная часть углекислого газа. Чистый спирт горит синим пламенем, а в камине должен полыхать желтый огонь, поэтому в биоэтаноле присутствуют различные добавки, которые добавляют огню реалистичности.

Отметим, что важно не только то, что самодельный биокамин прост в изготовлении, но и то, что для своей работы он не требует установки дымохода, вытяжки, подведения инженерных систем и коммуникаций. Все что нужно для полноценной работы системы, регулярное проветривание помещения для подачи свежего воздуха насыщенного кислородом

Ведь как вы наверно знаете, кислород активно используется в процессе горения спиртового топлива.

Скромный биологический камин

Несмотря на то, что принцип работы и устройство биокамина всегда одинаковое, существует большое количество различных вариаций исполнения этого прибора. Чаще всего в магазинах можно встретить следующие разновидности:

  • Напольные варианты могут устанавливаться вдоль стены или иметь конструкцию для размещения в углу комнаты. Эти системы бывают крупногабаритными или могут иметь небольшой размер, позволяющий перемещать биокамин в любую точку комнаты.
  • Подвесные и встраиваемые варианты имеют более скромные размеры. Такие экокамины подвешиваются на стены, либо монтируются в специальные ниши, заранее подготовленные для этих целей. Интересный момент заключается в том, что подобные устройства закрепляются как в стенах, так и в мебели, например в шкафах, на журнальных столах.
  • Настольные варианты представляют собой миниатюрное исполнения напольного биокамина. Эти декоративные устройства прекрасно обоснуются на вашем столе, полке или тумбочке. Настольный биокамин проще всего сделать самостоятельно, чтобы полноценно оценить, как работают подобные устройства.

Настольная вариация на тему биокамина

Вне зависимости от того, какая конструкция биокамина выбрана, в заводских моделях обычно предусмотрена возможность регулировки высоты и напора пламени. В случае самостоятельного изготовления это можно сделать, поработав с горелками.

Первый шаг – составление эскиза биокамина

При создании этого интерьерного аксессуара самостоятельно, лучше всего для начала сделать рисунок и расставить на нем примерные размеры будущего биокамина. Увидев, что в итоге получилось, вполне можно будет оценить наглядно свои возможности по его изготовлению.

Топливный блок сделать самостоятельно достаточно сложно, поэтому его обычно приобретают в готовом заводском виде в специализированных магазинах.

Если планируется изготовить декоративное обрамление из отдельных деталей, то далее рекомендовано сделать чертеж с точными размерами, чтобы они идеально подходили друг к другу, иначе, возможно придется переделывать всю работу. Кроме этого, рисунок и чертеж помогут увидеть, какие материалы нужны, и какое их количество нужно подготовить.

В качестве примера можно рассмотреть изготовление биокамина, расположенного между двух стеклянных экранов.

Выбор топлива для биокамина

Материалом для топлива может быть: клубни картофеля, свеклы, деревянная стружка. При желании топливо можно изготовить самим. Денатурированный этанол или биоэтанол, т.е. спирт, при сгорании выделяет немного углекислого газа и пар. Так как пламя при сжигании спирта имеет синий цвет, для эффекта настоящего огня в биоэтанол добавляют различные добавки, чтобы спиртовой камин смотрелся более естественно. Огонь из разбавленного спирта горит естественно оранжевым пламенем, а для усиления эффекта потрескивания дров используют биогели, в состав которых включает морскую соль.

Также топливо можно изготовить самим, для этого нам потребуется:

  • 96% этиловый спирт — 1 л;
  • бензин с высоким октановым числом — 50 мл;
  • Аромамасла — 5 капель.

Далее все это тщательно перемешиваем, чтобы у нас была однородная масса и загружаем в топливный бак или горелку. Такое топливо, однако, имеет существенный недостаток — такую смесь нельзя изготовить про запас, так как она все равно расслоится.

Варианты горелок для биокаминов

Горелка – самая важная деталь любого камина. Изготоавливается она различными способами. Здесь нужно подойти очень ответственно, так как при неправильной установке горелки, последствия могут быть не очень хорошими.

Опять-таки не забываем про соотношение размера комнаты и величины биокамина. В комнате в 30 квадратных метров, возможно, установить не более двух горелок. Внутри горелку красить не нужно, так как краска все равно сгорит, но снаружи это возможно.

Самый простой тип топливного элемента

Для изготовления простого топливного элемента берем емкость из нержавеющей стали, изготавливаем бак. Бак делаем глубиной около 3-5 см. Наливаем в бак топливо и опускаем фитиль. Затем фитиль выводим на поверхность.

Простое устройство с наполнителем

Самый простой способ изготовления из минеральной ваты. Лучше использовать вату на акриловой основе, так как у нее есть ряд преимуществ в сравнение с минеральной ватой из базальтовых волокон. Если вы не нашли вату на акриловой основе, можно использовать и другие виды, главное чтобы они были изготовлены из более мягких материалов. Резервуар наполняем абсорбентом (минеральной ватой). Минеральная вата на акриловой основе хороша тем, что она хорошо впитывает влагу. Она горит дольше и при изготовлении такой ваты не используется формальдегид, следовательно, она безопасна для здоровья.

Горелка двухкамерная с перфорацией

Более сложный вариант – горелка с двумя камерами и перфорацией. Такие горелки обычно изготавливают на фабриках. Такая конструкция снижает площадь пламени, влияя на снижение расхода топлива. Можно также сделать бак с двойным дном. Тогда горелка меньшего размера устанавливается в баке размером больше горелки. Край верхней горелки должен перекрыть стенки нижнего бака. Топливный бак с двойным дном прослужит дольше обычного.

Как красиво задекорировать камин

Чтобы биокамин смотрелся максимально приближено к настоящему камину его необходимо задекорировать различными атрибутами, используемыми для розжига.

Это может быть:

  • декоративная облицовка;
  • кочерга;
  • щипцы;
  • керамические поленья;
  • камни, как натуральные, так и искусственные;
  • глиняные или фаянсовые фигурки;
  • стекло цветное;
  • зеркала.

Лучше применять съемный декор для периодической смены внешнего вида.

Также существуют камины с авто-поджигом и гашением. Преимущества таких каминов в том, что ими можно управлять дистанционно. Есть функция блокирования от детей. Внутри камина встроен вентилятор для охлаждения. Его можно подключить к системе wi-fi и управлять с помощью планшета или смартфона, либо подключить к системе «Умный дом».

В автоматизированных каминах есть датчики:

  1. влажности помещения;
  2. контроля температуры;
  3. содержания углекислого газа в комнате.

Правила безопасного использования биокамина

  • Не оставлять огонь без присмотра;
  • Не ставить биокамины близко к горючим материалам, например штор, деревянной мебели и т.д.;
  • Добавлять топливо можно только после полного остывания устройства;
  • Не применять топливо непонятной этиологии;
  • Время от времени проветривать комнату, в которой находится биокамин;
  • Ставить биокамины нужно на ровное основание (в автоматизированных каминах есть датчик горизонтального уровня);
  • Если при заправке вы разлили смесь, необходимо тут же все насухо вытереть для предотвращения возгорания;
  • Лучше заливать топливо для одного использования камина, иначе воздух может быть отравлен парами этанола;
  • Беречь руки при разжигании фитиля с помощью специальной металлической зажигалки.

Встроенный камин – оригинальное дополнение для любой комнаты

Пламя, пылающее в стене – явление нетривиальное. Между тем никакой мистики в этом нет. Встроенный биокамин вам вполне по силам создать самостоятельно. По большому счету, в этом качестве можно использовать камин-аквариум. Но есть нюанс. Вряд ли строители могли предвидеть ваше желание разместить в стене очаг. Поэтому придется поработать.

Встроенный биокамин вам вполне по силам создать самостоятельно

Оптимальный вариант – это создание ниши из гипсокартона (ГКЛ), которое сводится к 4 этапам:

  • Стена очищается от загрязнений и при необходимости выравнивается.
  • На стену маркером или строительным карандашом наносим план-схему будущей ниши (учитываем расположение розеток, выключателей и светильников).
  • Из металлических профилей и направляющих собираем каркас.
  • ГКЛ монтируем на каркас.

В основе ниши из гипсокартона лежит каркас, и наша работа начинается с его создания. Согласно линиям разметки с помощью дюбелей монтируем направляющие. Шаг между ними не должен превышать 40 см. Далее придаем конструкции объем. Для этого нужно будет установить профили. Они выставляются с помощью отвеса и крепятся к полу и потолку. Временно отложим профили в сторону – нам нужно обезопасить стену от высоких температур. Для этого между направляющими, которые прикручены к стене, укладываем Изовер или базальтовую вату. После чего теплоизолятор закрываем сплошным листом гипсокартона.

Следующий шаг – это монтаж ГКЛ. В первую очередь зашиваются боковые стенки. На завершающем этапе закрываем фронтон, и ниша готова. Однако мы ее создаем с определенной целью – нам нужно установить камин. Поэтому добавим в нишу полку. Кстати, она придаст конструкции дополнительную жесткость. Учитывая вес камина и хрупкость гипсокартона, полку лучше изготавливать из дерева.

  1. Определитесь с ее высотой и нанесите разметку.
  2. Используя строительный уголок и уровень, прикрутите упоры под полку.
  3. Замерьте ширину полки и подготовьте доску таких же размеров.
  4. В нишу на упоры кладите обрезанную доску и фиксируйте её саморезами.

В получившуюся нишу устанавливаем «аквариум». Это один из самых простых способов создать встроенный биокамин. Однако от этого огонь не становится менее привлекательным. На самом деле работа с нишей еще не закончена – впереди ее декоративное оформление. Подбирая отделочные материалы, не забывайте, что они должны выдерживать воздействие высокой температуры.

Очаг в центре стола

Полированный бетонный стол с очагом в центре из дуба с морскими раковинами, мрамором, битым стеклом, измельченный сланцем. Столешница из белого цемента, смешанного с нитями из стекловолокна и нейлоновой сеткой для прочности. В дело пошло все, что автор смог найти – старые доски, обломки шифера, большие камни с пляжа, морские раковины, кусочки стекла и все, что, по мнению автора, делают отделку лучше. Можно сказать, что стол сделан из «подножных» материалов, зато в готовом виде украсит любую веранду или патио.

Пошаговой инструкции автор не предоставил, но сделал несколько фотографий. Я думаю, собрать стол не проблема, вся фишка здесь в бетонной столешнице. В этой смеси автор использовал балласт, желтый строительный песок, песок для штукатурки, белый цемент, нити из стекловолокна, нейлоновую сетку и вставки изоляционной плиты, чтобы сделать стол легче.

Топливо для биокамина и его расход

В основном топливом для всех типов биокаминов служит этанол. Он изготавливается из растительного сырья: пшеницы, риса или кукурузы. В процессе переработки этих продуктов получается экологически чистое сырье, пригодное для применения в настольных очагах. Продукты сгорания от такого топлива не вредят окружающей среде, поэтому использовать отопительные устройства можно в помещениях с детьми и людьми, склонных к аллергии.

Благодаря свойствам этанола во время горения пламя не выбрасывает искр, что исключает возгорание близкорасположенных предметов. Также биотопливо исключает наличие летучих веществ, поэтому корпус биокамина всегда остается чистым.

Расход топлива зависит от конструкции горелки в очаге. Настольные модели биокаминов сжигают около 200 миллилитров за час. Несмотря на компактные размеры такие устройства «съедают» больше топливного материала, чем настенные или напольные модели с регулятором огня.

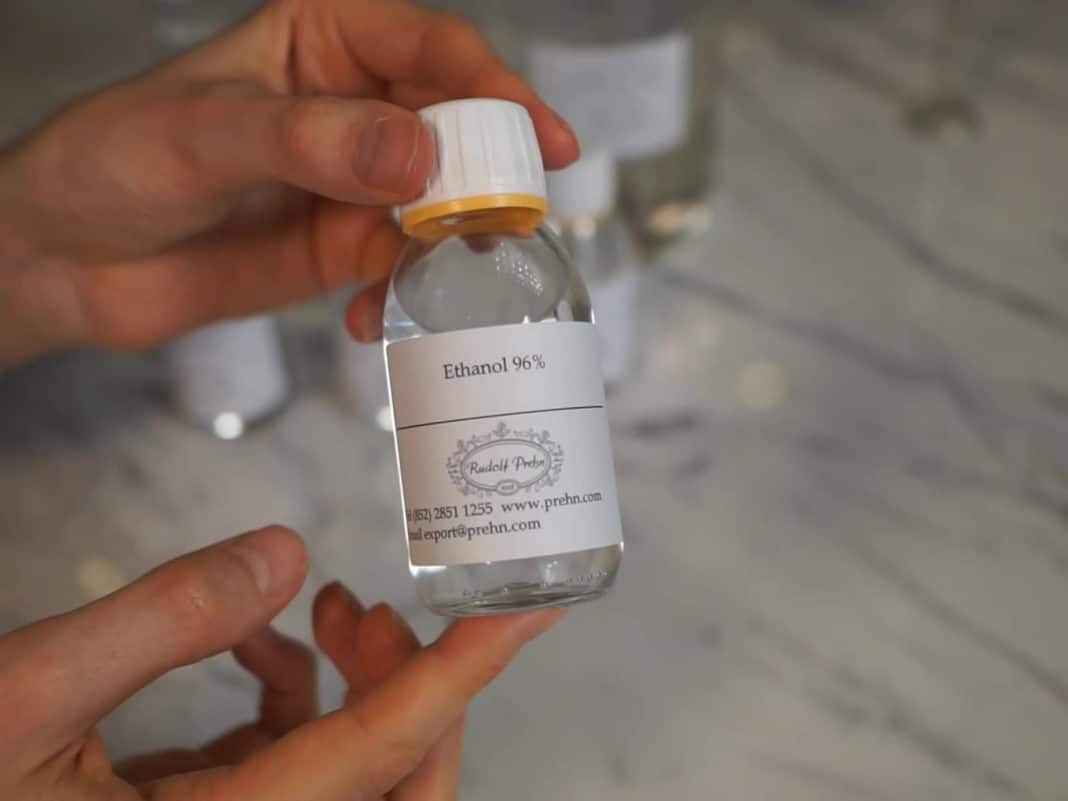

Этанол – топливо для настольного биокамина

Топливо для биокаминов разливают в тару по 2,5 и 5 л. Исходя из того, что расход сырья в среднем составляет 200 мл/ч, можно подсчитать, насколько хватит одной бутылки. Получается, что 2,5 л достаточно, чтобы обеспечивать камин непрерывным горением на протяжении 10 часов.

Отсутствие дымохода в настольном камине позволяет всему выделяемому теплу оставаться в помещении. Это поднимает КПД почти на 100%, что приравнивается к мощности двух работающих электрообогревателей.

Основные разновидности

Цена на готовые топливные блоки может сильно отличатся. Это могут быть как недорогие модели, так и изделия, имеющие высокую стоимость. Для того чтобы не переплачивать за бак, рекомендуем ознакомиться с его основными разновидностями и вариациями:

Горелка. Данный элемент имеет доступную стоимость, а небольшие габариты и компактное размещение, позволяет выполнить одновременную установку сразу нескольких таких баков для одного биокамина. Горелки представлены в виде открытого пламени, регулировка и быстрое прекращение горения которого невозможна, что достаточно небезопасно. Также огонь не заключается в рамки, горит в открытом очаге;

Топливный резервуар. При горении топлива в такой ёмкости, за счёт специальной заслонки, в воздух не выделяются характерные запахи биоэтанола. Регулировка уровня огня и его полное затухание возможно за счёт поворотного механизма. Такие модели имеют более высокую стоимость, могут иметь как настольное, так и угловое, подвесное, островное, пристенное или встроенное расположение. Самостоятельная сборка этого бака практически невозможна, так как внутреннее строение достаточно сложное.

Самая простая настольная модель, с декором поверхности камнями

Самая простая настольная модель, с декором поверхности камнями

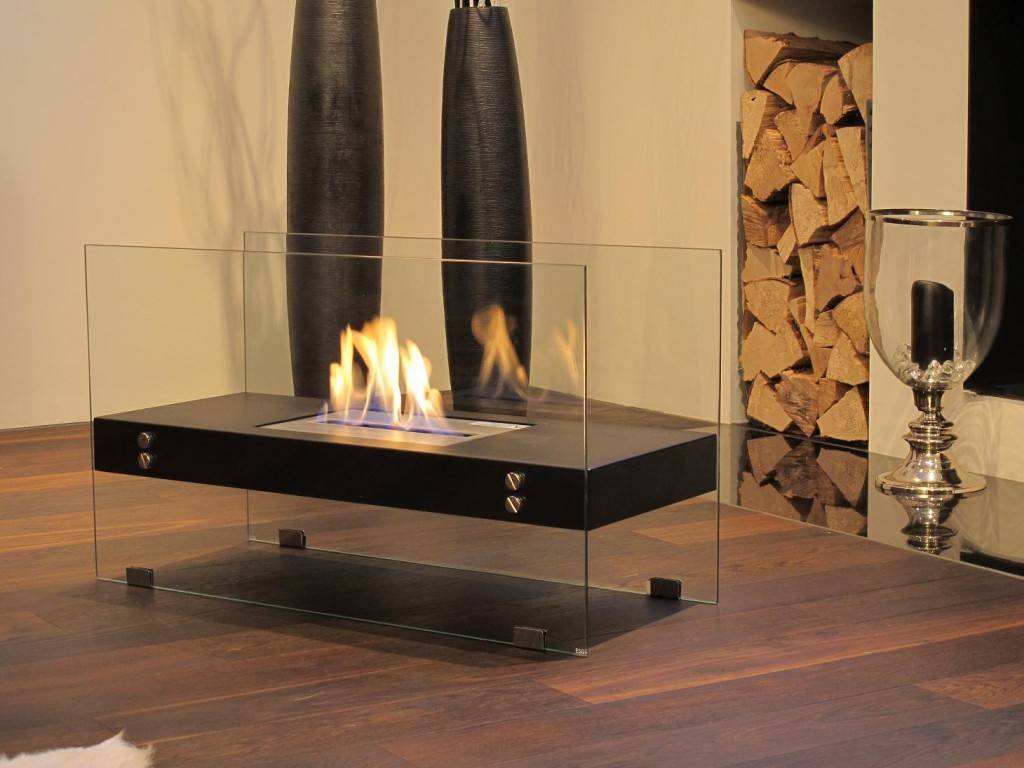

Покупная напольная модель, с прозрачными боковинами, выполненными из жаропрочного стекла

Покупная напольная модель, с прозрачными боковинами, выполненными из жаропрочного стекла

Правила изготовления

Если вы хотите выполнить сборку топливного блока своими силами, советуем придерживаться следующих правил:

  1. Если конструктивные особенности предусматривают наличие стекла и некоторых элементов изготовленных из него, выбирайте исключительно огнеупорное, жаростойкое покрытие;
  2. Горелка подвергается воздействию высоких температур и сальному нагреву, именно поэтому для её сборки используйте исключительно нержавеющую сталь;
  3. Для дополнительной защиты, внутреннее содержимое должно перекрываться сеткой с мелкими отверстиями для поступления воздуха. Далее укладываются декоративные элементы, такие как: камни или керамические дрова;
  4. Для того чтобы в биокамине можно было легко образовать пламя, заранее установите пропитанный биоэтанолом достаточно длинный фитиль. Закрепите его между камнями, так чтобы один его конец находился прямо в топливном резервуаре.

Поочерёдность установки и выполняемых действий

Поочерёдность установки и выполняемых действий

Заслонка для бака должна иметь небольшой угол наклона

Заслонка для бака должна иметь небольшой угол наклона

Габаритные размеры одной из покупных моделей, взять которые можно за основу при самостоятельном изготовлении

Габаритные размеры одной из покупных моделей, взять которые можно за основу при самостоятельном изготовлении

Для того чтобы вы могли более подробно и детально ознакомится с различными вариациями изготовленных биокаминов, рекомендуем просмотреть фото расположенные в данной статье.
