Мини-буржуйка своими руками на дровах и отработке

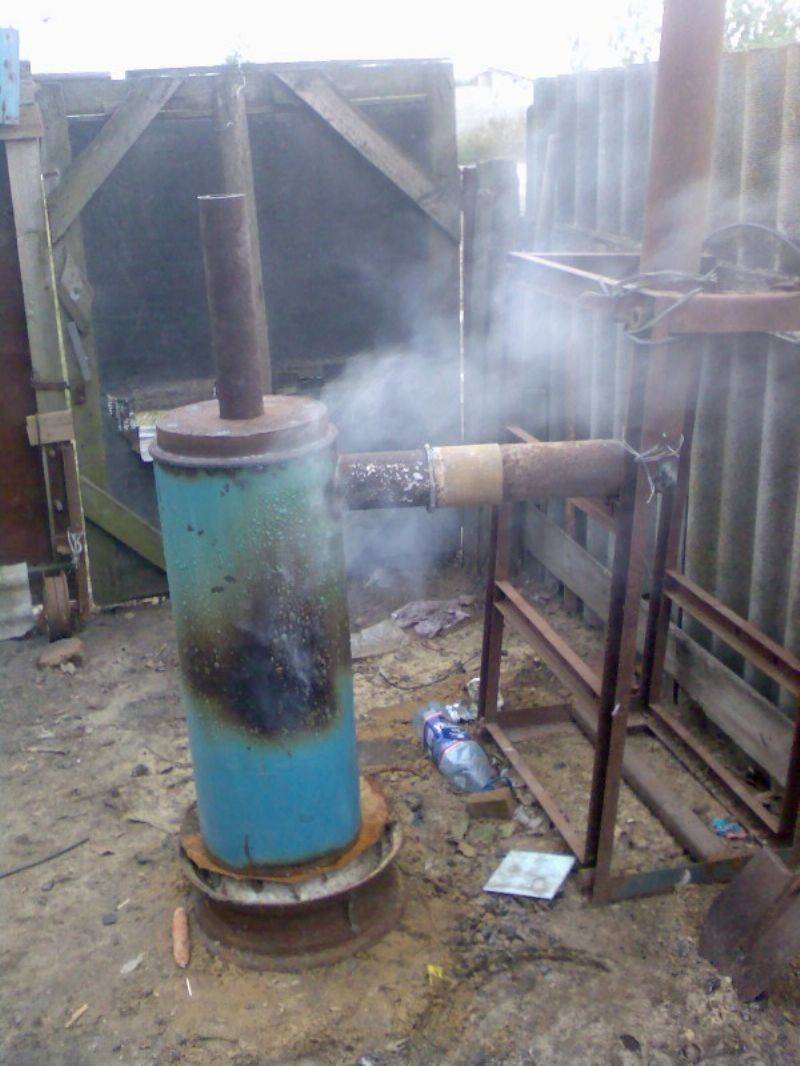

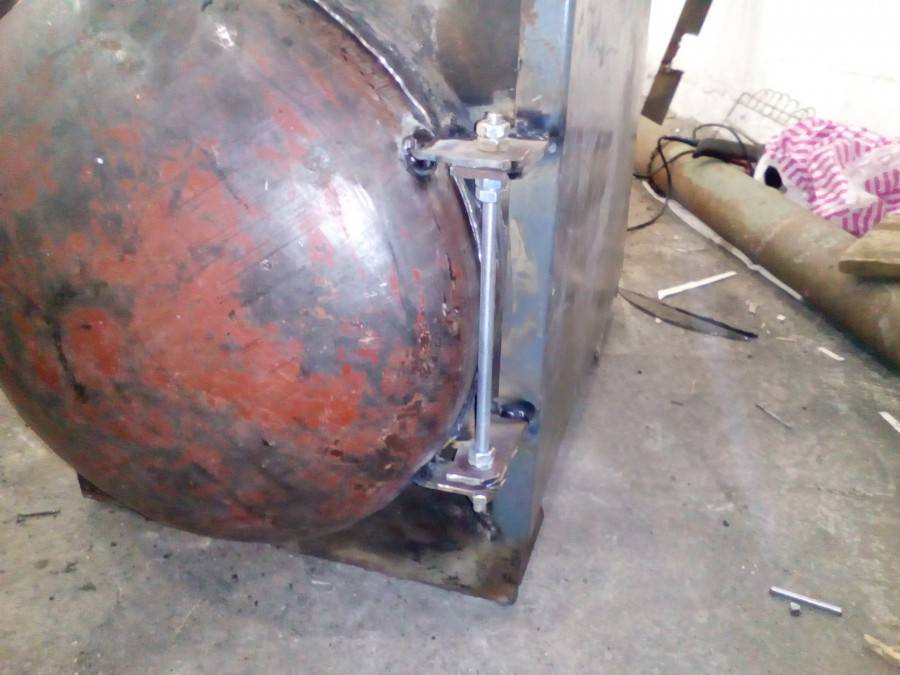

Печь-ракета с баллоном для сгорания отработанных газов

Обычную легкую ракетную печь узнать по фотографиям довольно легко из-за ее необычного дизайна. Три трубы круглого или квадратного сечения сваренные в одной точке и имеющие общее внутренне пространство самая простая, пожалуй, конструкция для походного очага.

Но, как и обычная чугунная буржуйка, ракета имеет очень большой аппетит. С другой стороны, ракетная печь обладает просто огромной теплоотдачей топлива, недаром именно эта конструкция признана самой эффективной по сравнению с другими проектами.

Вот это свойство ракетного выброса пламени и используют в конструкции буржуйки длительного горения с баллоном. Дело в том, что пламя, выходящее из жерла топки, используется неэффективно. На видео работы такой печи видно, что пламя выходит с большим напором. Но вместе с пламенем выходит и  большое количество несгоревших газов. Вот в идее использования этого потенциала и состоит установка после ракетной топки большого баллона, у которого входное окно располагается с одной стороны, а выходное с другой.

Пламя с несгоревшими продуктами горения, попадая в баллон, продолжает гореть до момента полного расщепления. Таким образом, в самом баллоне происходит дальнейшее сгорание горючих газов, а через выходное окно проводится отвод дыма и других продуктов горения.

Характеристика печи

У каждого прибора можно найти плюсы и минусы в процессе использования. В случае с буржуйкой, выделяем вот какие положительные стороны:

1. Конструкция печи простая и не понадобится больших финансовых затрат. Все, что понадобиться, чтобы сделать печку своими руками, можно без труда найти в подсобном помещении.
2. При необходимости, буржуйка легко транспортируется в другой дом или гараж. Ее вес обычно не превышает 30 килограмм и небольшие габариты станут только плюсом.
3. Печку можно быстро разогреть независимо от погодных условий.
4. Топить буржуйку можно на самом деле практически всем. То есть это могут быть как угли, так и опилки, ветки дрова, или даже бытовой мусор.

Что касается отрицательных характеристик, то выделим основные:

1. Площадь нагреваемой поверхности довольно маленькая, в связи с этим и в помещение поступает небольшое количество тепла.
2. Помещение, даже после длительно использования печки, остывает быстро.

Учитывая такие недочеты говорим о низком коэффициенте полезного действия, то есть уровне КПД печки.

Рекомендуем: Как сделать надежный сухопарник

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Материалы и инструменты

Буржуйка не потребует при изготовлении своими руками множества средств и материалов. Для опытного мастера не составит труда подобрать правильные материалы, новичкам рекомендуется воспользоваться списком деталей, которые имеются в каждом гараже. Стальной лист, служит для перемычки, варочной плиты, конструктивная особенность которой, потребует материала для основания, газовый баллон, бочку или автомобильное колесо.

Труба для дымохода не должна превышать установленных длины и диаметра по чертежам. Колосник потребует арматурного прута диаметром до 1,5 см, готовое изделие реализуется специальными магазинами. Размеры устройства зависят напрямую от диаметра баллона или бочки.

Из инструментов обязательно наличие болгарки, которая выступает в роли шлифовальной машинки одновременно. Для качественной резки и обработки, необходимо иметь несколько насадок разного типа. Сварочный аппарат, укомплектованный электродами, средствами защиты, измерительные и маркировочные приборы, металлическая щетка и дрель.

Как сделать своими руками?

Варианты изготовления:

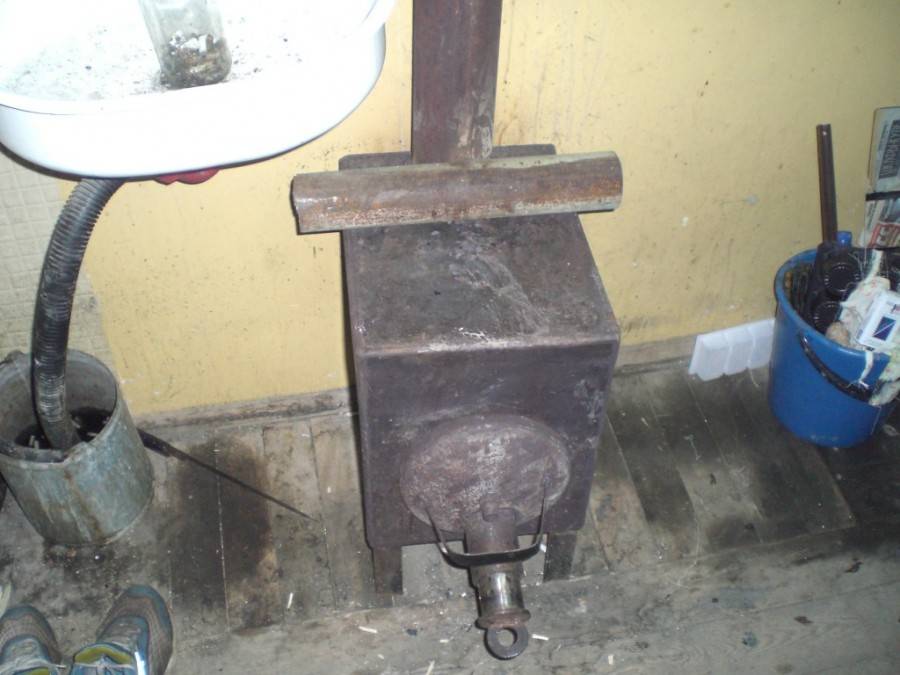

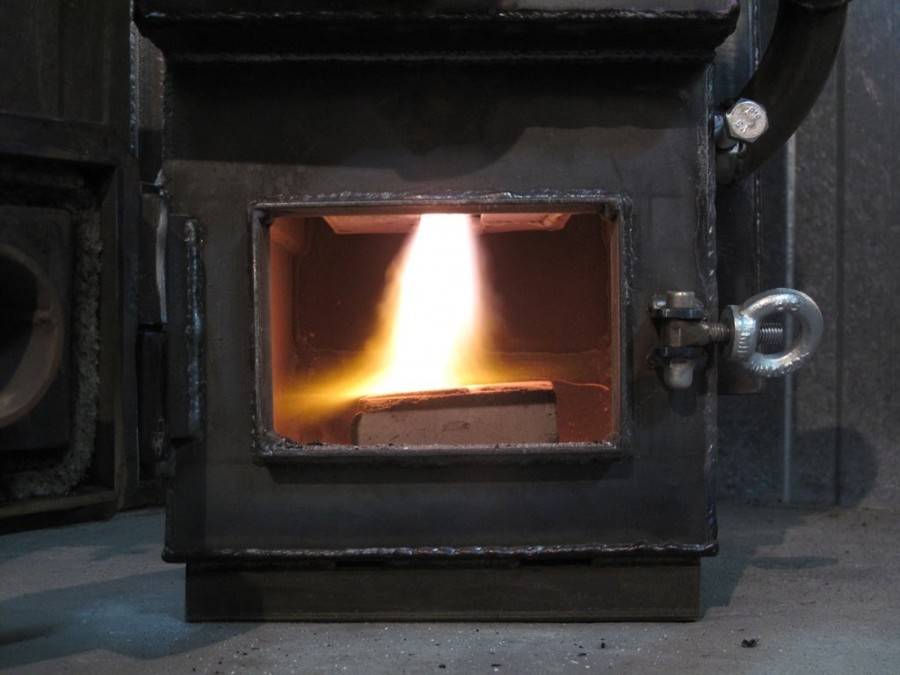

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

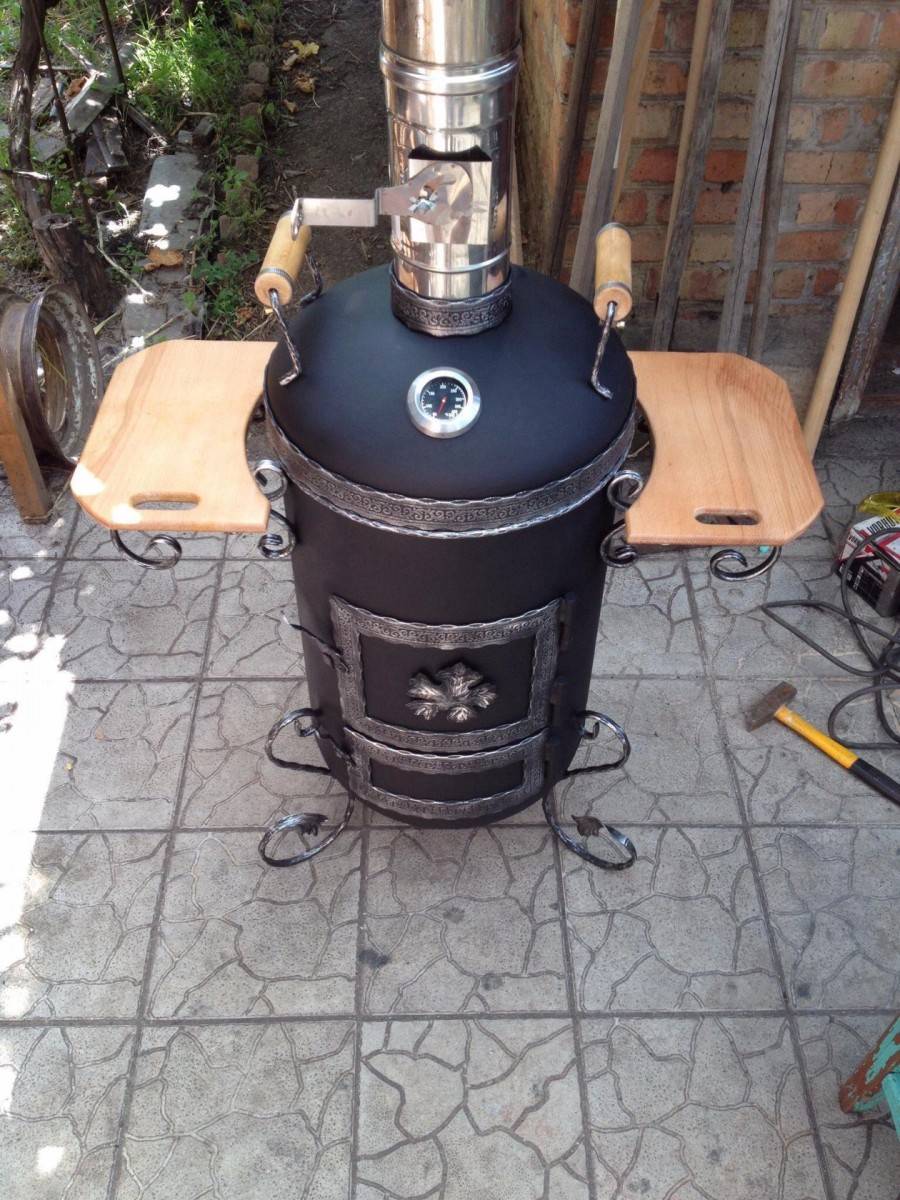

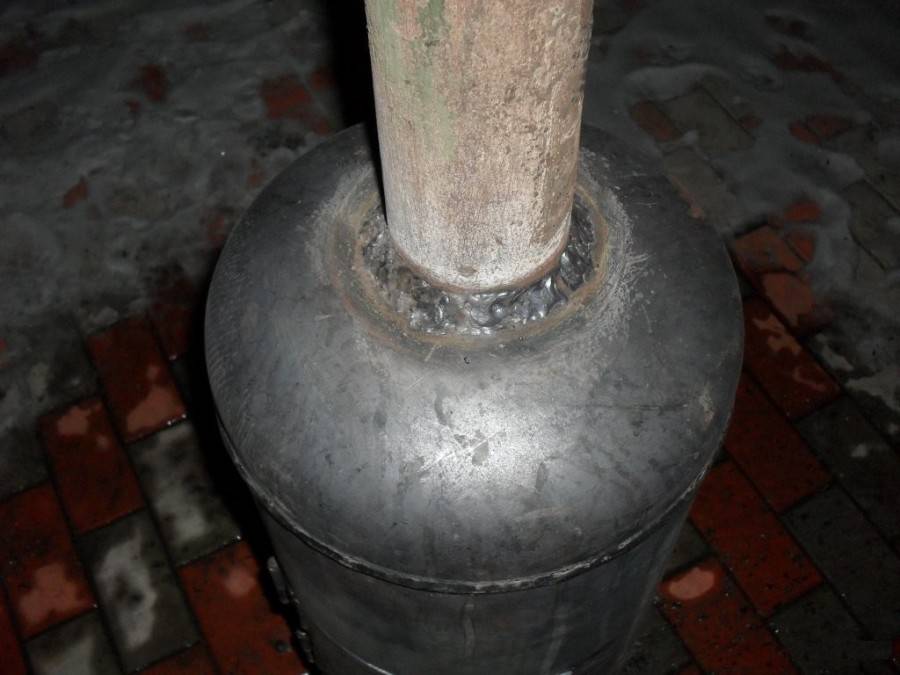

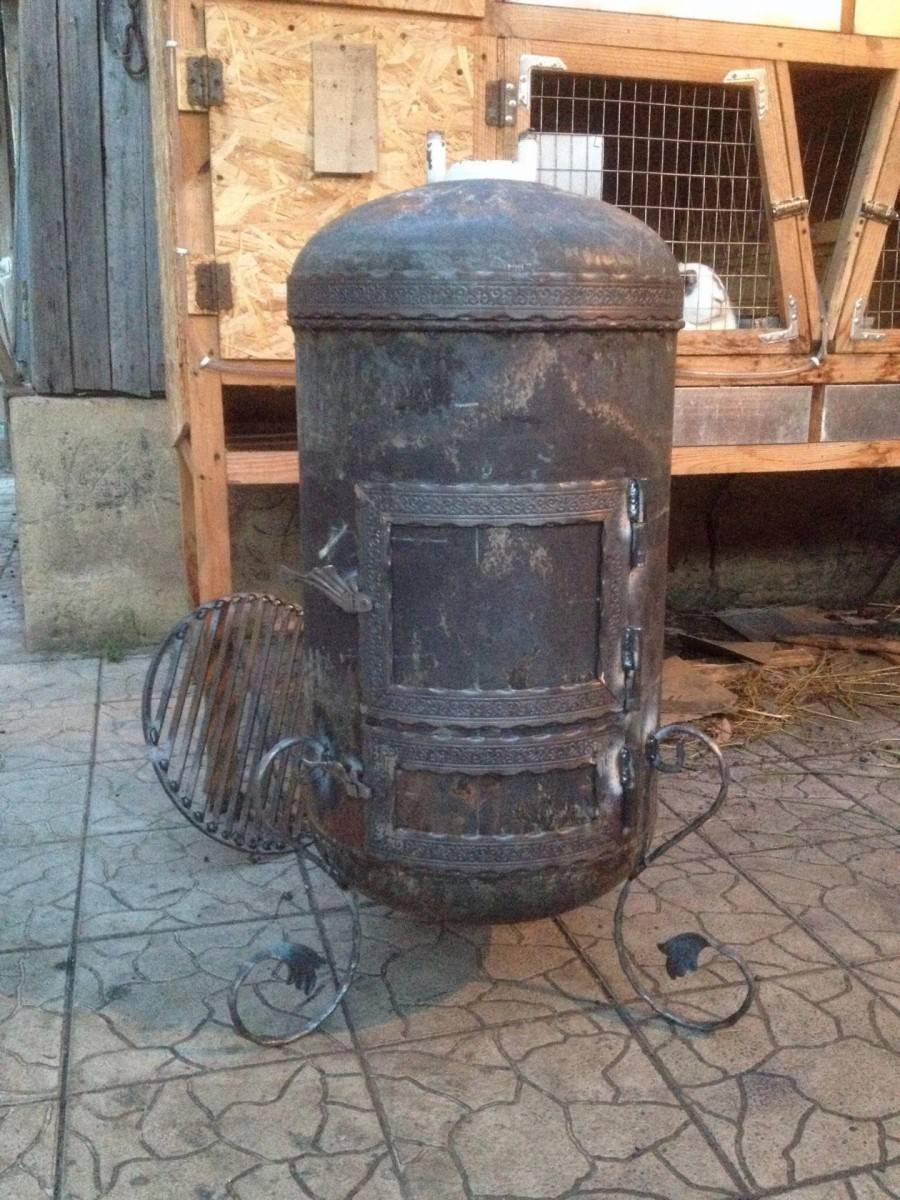

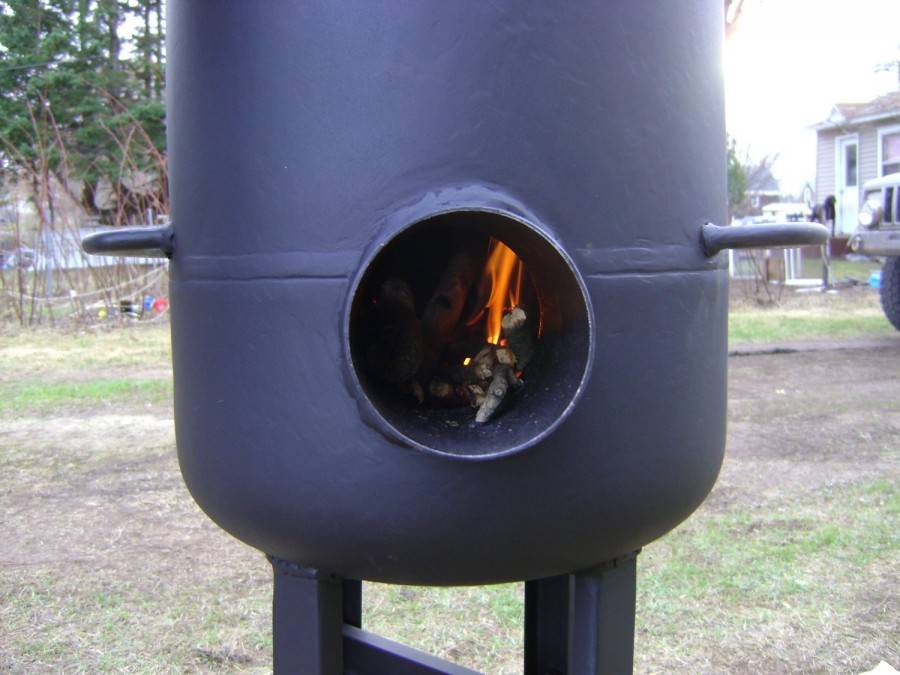

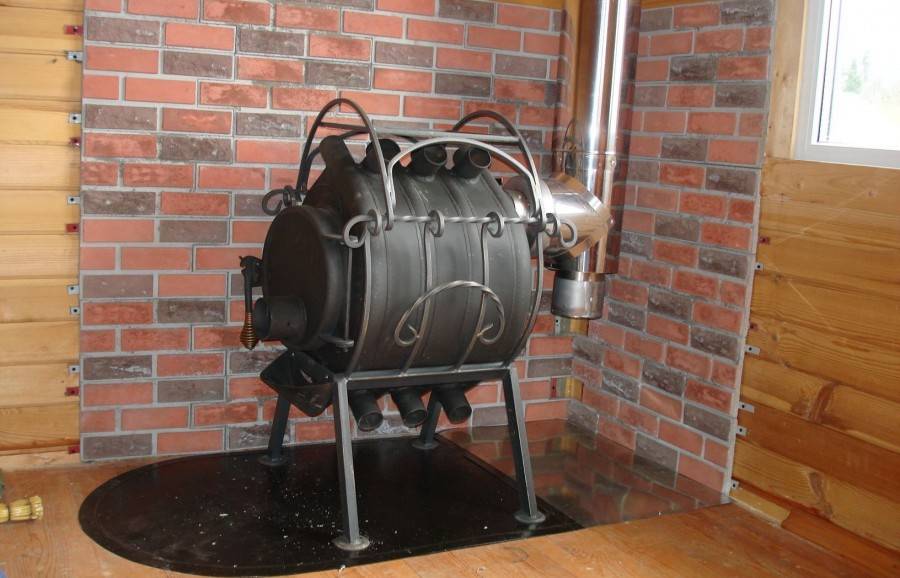

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
2. По линии распиливаем баллон на 2 части.
3. Внизу привариваем решетку – поддувало.
4. Устанавливаем решетку, свариваем обе части снова.
5. Для вентиля делаем отверстие в радиусе 10 см.
6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

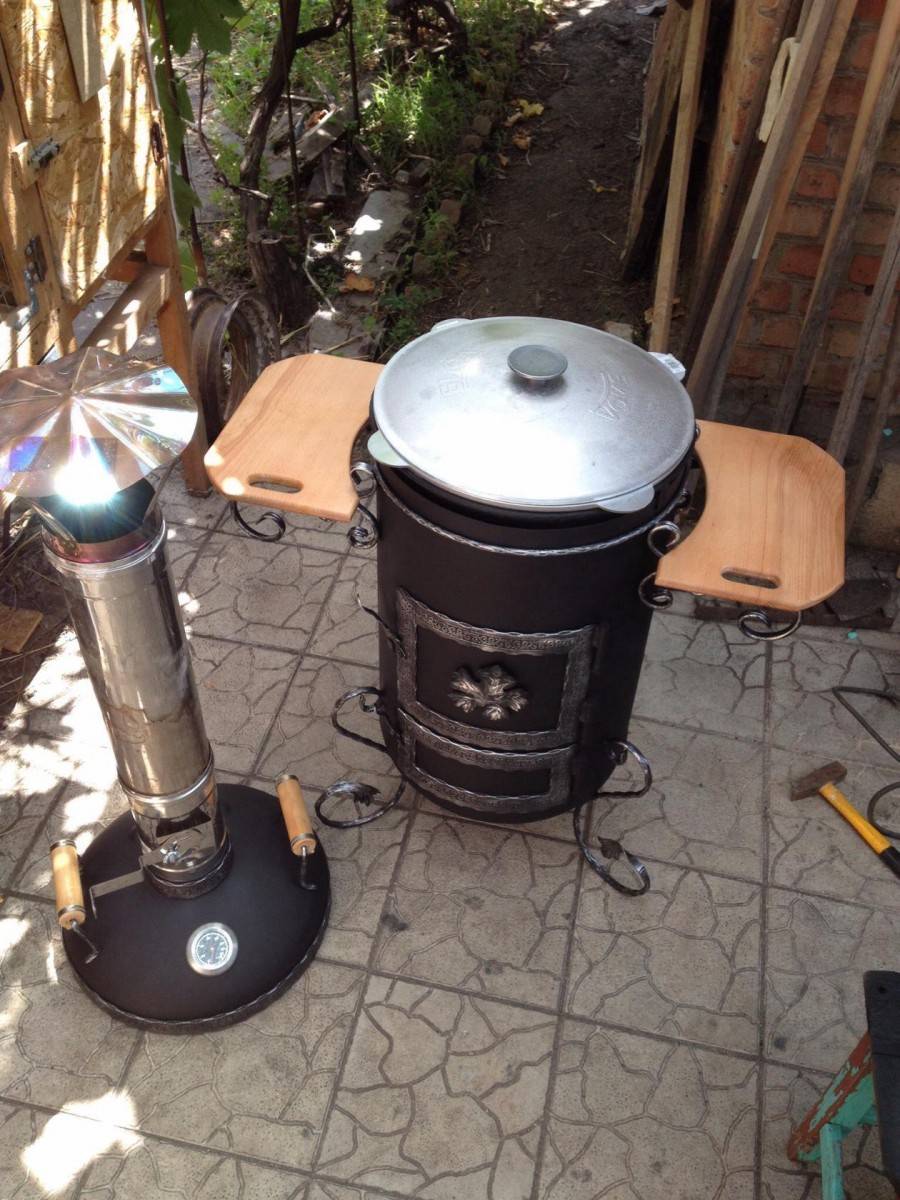

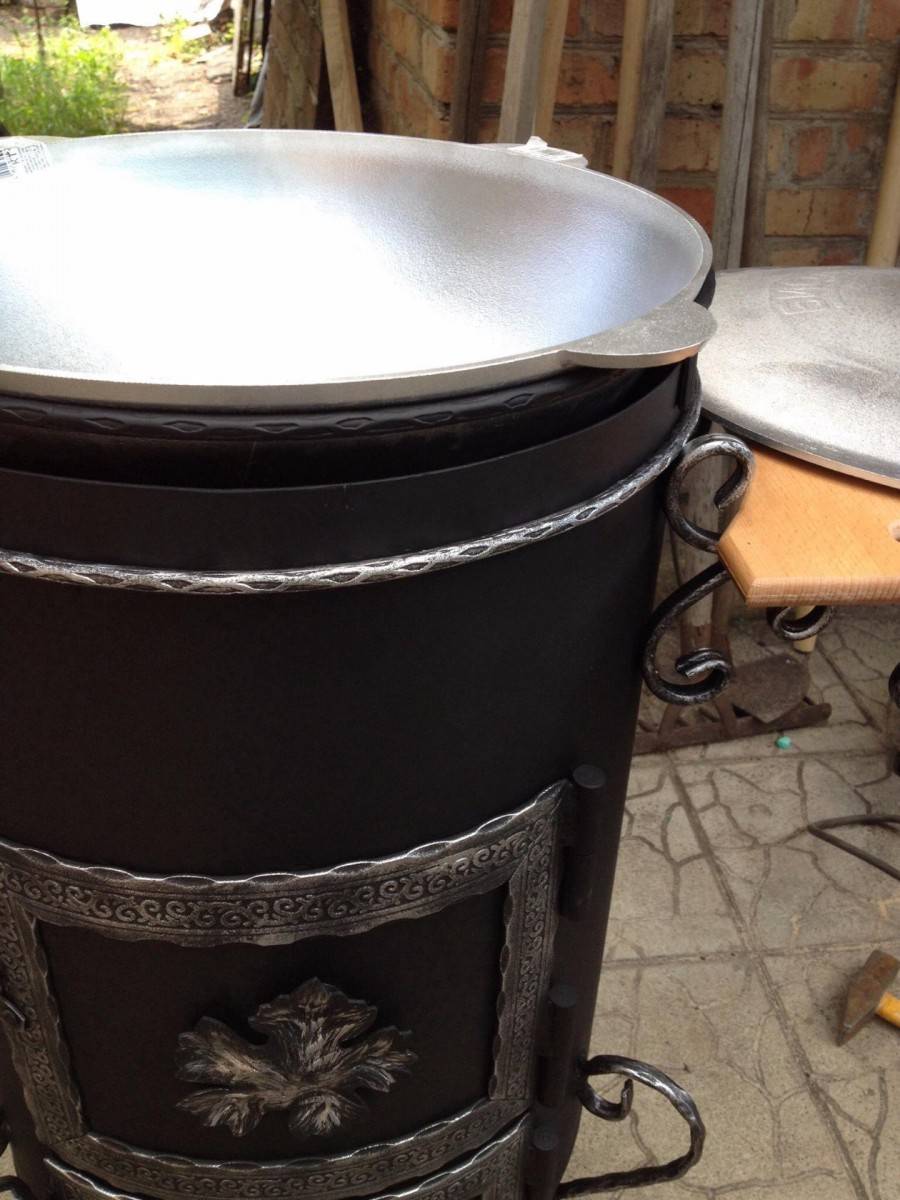

Для готовки на верхней части плиты конструкция немного иная:

1. Срезается верхушка у баллона.
2. Внутрь вставляются и привариваются прутья.
3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.

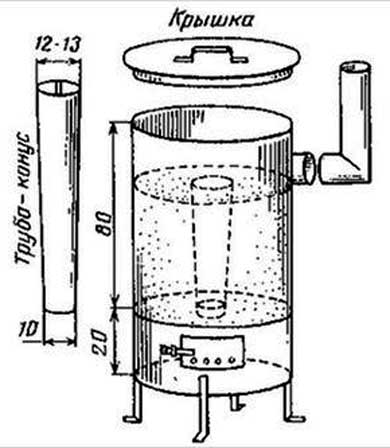

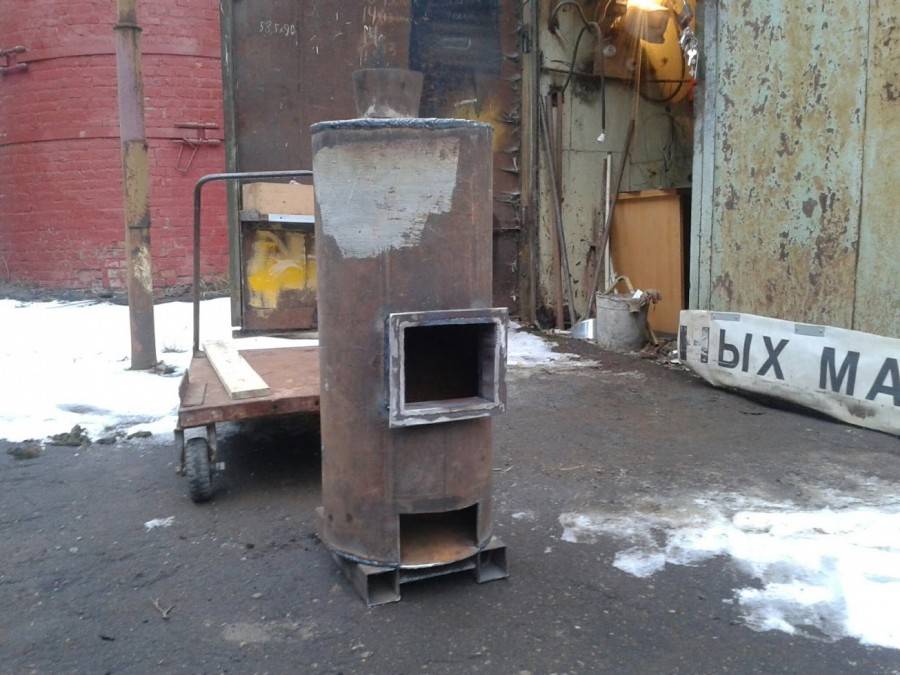

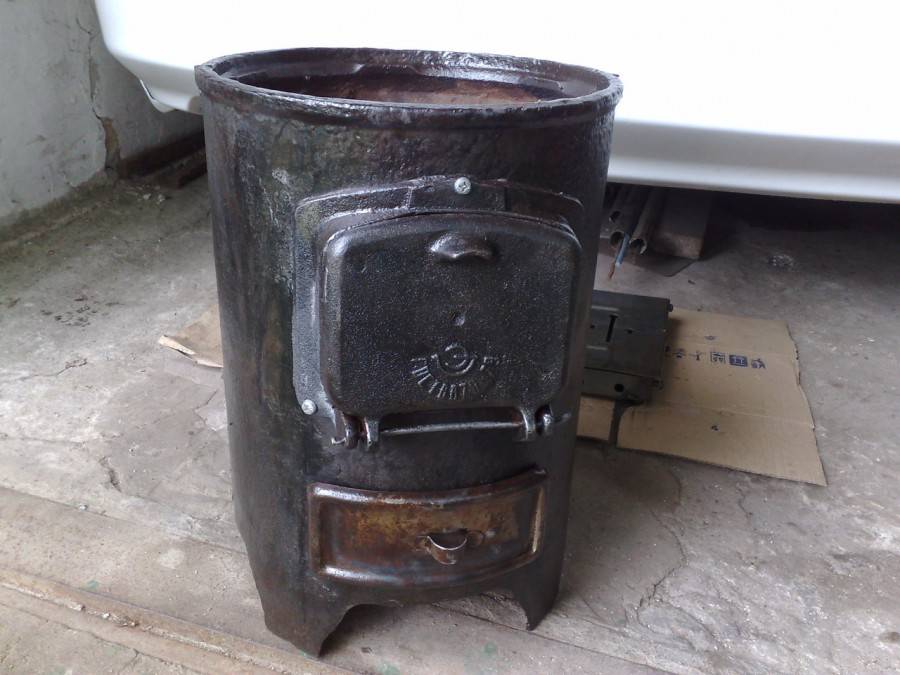

5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
7. Изготовьте дверцы.
8. Сделайте обрамление отверстий из металлических полосок.
9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

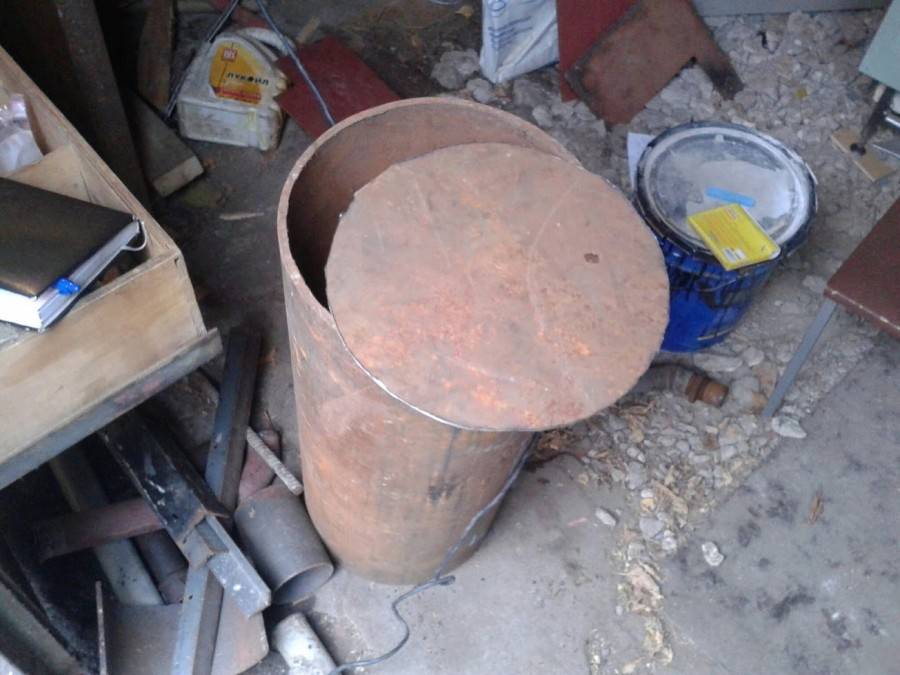

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

1. Внизу ко дну приварите 4 ножки.
2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
9. Приварите к нижней плоскости 4 ножки.
10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

• Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
• Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
• Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
• Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
• Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

• Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
• Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
• Высокая температура корпуса – чревато ожогами;
• Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Методы по увеличению КПД

Есть несколько способов того, как увеличить КПД буржуйки в гараже и перестать замерзать. Они в разной степени сложные: от ящика с песком до обновленной конструкции. Все они производятся без серьезных финансовых затрат, а для их внедрения используются подручные средства. Рассмотрим каждый метод по увеличению КПД буржуйки в отдельности.

Изменение дымохода

На эффективность буржуйки напрямую влияет форма дымохода. Чтобы теплоотдача не страдала, конструкция трубы должна соответствовать определенным параметрам.

• Труба должна быть вертикальная. Допускается использование углов с наклоном не более 45 градусов. Если условия вынуждают к врезке 90-градусных углов, то стоит постараться использовать их как можно меньше.

Угол 90, замените на 45

Сделайте дымоход повыше

Кладка вокруг печи экрана из кирпича

Кирпичная кладка вокруг аппарата позволяет сохранить тепло и обезопасить себя и окружающих от контакта с раскаленным металлом. Правильно положенная кладка увеличивает теплоотдачу примерно на четверть. Когда буржуйка топится, кирпичная кладка нагревается. После того, как топливо сгорит, она продолжит делиться собранным теплом. Эксперты советуют выкладывать кирпич не вплотную, а за 30 сантиметров от стенок топки.

Чтобы выложить экран, понадобится пару десятков жаропрочных кирпичей:

• экран выкладывается на глиняном растворе;
• первый ряд выкладывается по намеченной разметке;
• во втором ряду делаются зазоры для вентиляции размером в половину кирпича;
• кирпич выкладывается в соответствии с заранее продуманной формой и размером для проема;
• на последний ряд крепится полоса со стали для дополнительной фиксации.

Улучшение теплоотдачи с помощью топлива

Топится металлическая печка по-разному: от дров до опилок с мелким мусором. Для улучшения теплоотдачи в буржуйке используются спрессованные опилки, брикетированные отходы производства и уголь.

• Спрессованные опилки прогорают гораздо медленнее — одной загрузки хватает на долгие часы тления.
• Брикеты изготавливают из стружки и отходов древесного производства. Прессованный состав позволяет им тлеть долго, ведь они не могут разгореться. Брикеты тлеют равномерно и продолжительно, увеличивая теплоотдачу буржуйки.

Брикеты из опилок

Стоит также оценить силу тяги. Это можно сделать, взглянув на цвет пламени. Если воздуха мало, то пламя краснеет и появляются темные полосы, если кислорода слишком много — языки пламени становятся ярко-белыми. Тяга, а вместе с ней и КПД печки, находится в норме, когда пламя — золотисто-оранжевого цвета. Для лучшей тяги можно устроить обдув буржуйки с помощью обычного вентилятора.

Ящик с песком

Если совсем нет желания переоснащать свою печку, что-то достраивать или экспериментировать с разными видами топлива, есть самый простой и экономный метод. На буржуйку ставится ящик, в который помещены два ведра с песком.

Поставьте 2 таких ведра в ящик сверху печи.

Переделка конструкции

Приваренные по бокам стальные уголки усиливают само устройство и увеличивают температуру печи. Также для этих целей прикручиваются металлические боковые экраны.

Умельцы приделывают листы железа за 6 сантиметров от стенок топки. Это делается, чтобы энергия тепла передавалась с помощью конвекции, благодаря которой воздух двигается между установленными пластинами и корпусом буржуйки.

Установите защитные металлические экраны

Чтобы энергия тепла не исчезала так скоро, можно воспользоваться металлической кассетой. Это объект цилиндрической формы, сваренный из листа стали. Его называют кассетой, потому что он вставляется в топочный отсек. В кассету загружают немного дров, переворачивают и ставят в буржуйку, чтобы дрова сами постепенно выпадали на разогретые угли и загорались. Пока дрова, что уже в топке, горят, оставшиеся в кассете просушиваются и загораются вслед за первыми слоями.

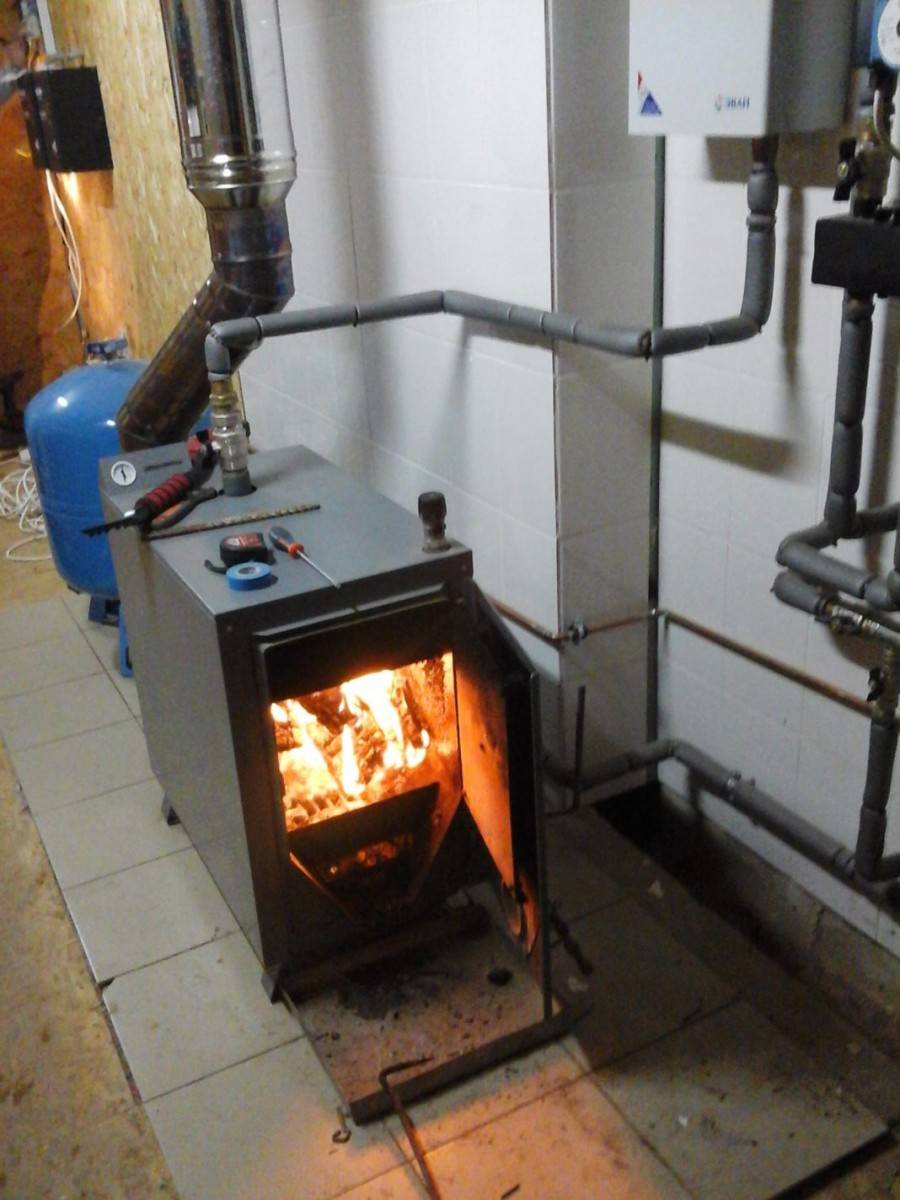

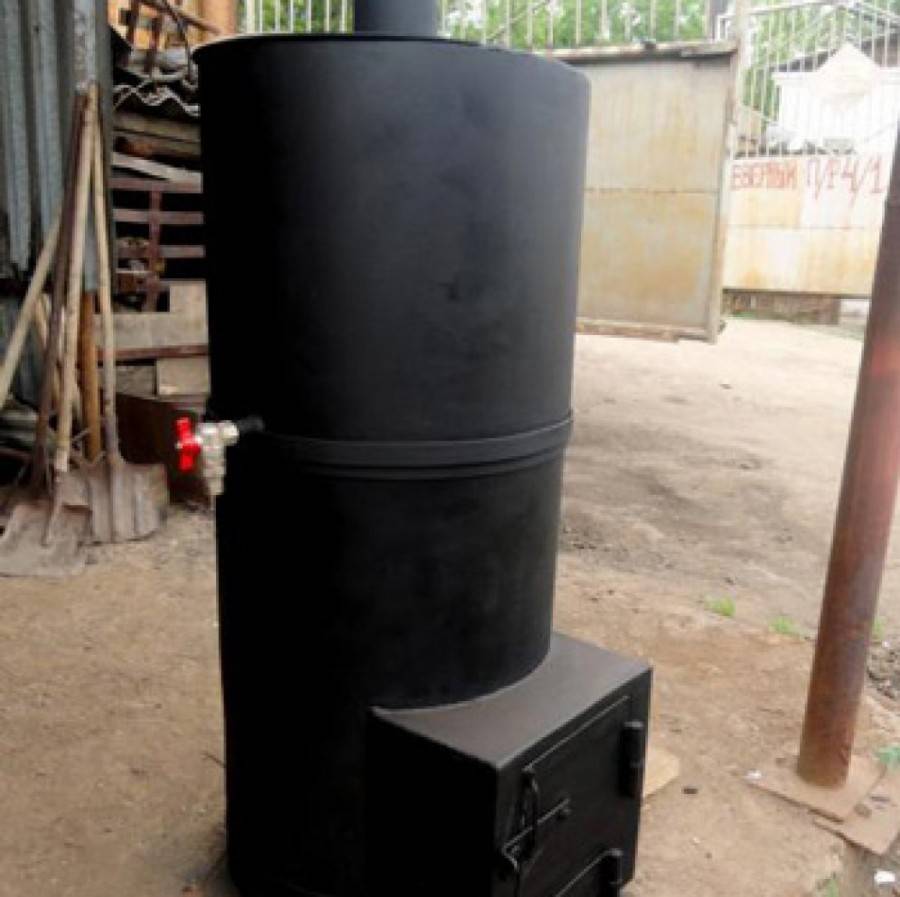

Использование дополнительного теплоносителя

Печки дополняют емкостями для воды и так называемыми водяными рубашками, чтобы использовать их в качестве дополнительного теплоносителя и сохранять энергию.

Водяная рубашка устроена следующим образом. П-образный бак, в котором происходит нагрев воды, монтируется в корпус. От бака ответвляются два патрубка: для подачи и обработки. Сам бак подпитывается за счет врезки в трубопровод.

Эффективность буржуйки увеличивается без помощи специалистов и серьезных финансовых вложений. Чтобы печь прогревала лучше, мы можем прибегнуть к изменению конструкции, дополнительно обложив кладкой, или просто изменить вид топлива. Все эти способы отличаются сложностью, но схожи в одно — они действуют.

Прямоугольная буржуйка из профильной трубы

Этот вариант буржуйки, изготавливаемой своими руками по чертежу самый эффективный. Буржуйка этого варианта, как предыдущая модель прямоугольной формы, но стенки у неё состоят из сварной профильной трубы прямоугольного сечения. Воздух будет проходить между трубы и больше нагреваться, за счет чего повысим эффективность печи.

Приступаем к работам:

1. Профильную трубу разрезаем на части длиной сорок сантиметров. Необходимо столько кусков, чтобы сварить их и получить выбранную длину нижней и верхней части. Кусочки трубы кладём друг к другу. С одной стороны, проходим сплошным швом, а с другой делаем только прихватки в трёх местах.
2. Аналогичными действиями делаем вторую стенку и заднюю стенку. По завершении работ по изготовлению стенок из профильной трубы, собираем форму буржуйки. При этом сплошные швы должны размещаться в середине устройства.
3. На верхней части с помощью трубы для дымохода отмечаем его расположение. Вырезаем окружность. К нижней и верхней части передней стороны привариваем уголок. Немного выше нижнего уголка привариваем кусочек профильной трубы такого же сечения, как и стены.
4. Замеряем переднюю часть, по полученным размерам вырезаем ее из листового металла. В том месте, где приварена труба, разрезаем заготовку на две части. Прикладываем верхнюю часть на свое место, фиксируем две петли.
5. Нижний кусочек небольшой толщины, оставляем на своем месте. Примерно посередине днища фиксируем кусочек уголка, как это показано на изображении. К этой же части привариваем небольшую ручку. Ручку фиксируем и на дверце камеры горения.
6. В трубе просверливаем сквозное отверстие диаметром, подходящим к любой резьбе. Подготавливаем круг, который будет подходить по диаметру трубы, и привариваем его в середине трубы к резьбе.
7. Замеряем длину топки. Отрезаем прямоугольную трубу по размерам, навариваем на поверхность арматуру не меньше 14мм. Привариваем небольшие ножки и устанавливаем их в середину. Приставляем к верхней части к вырезанному отверстию трубу и обвариваем её по кругу сплошным швом. При необходимости печь можно покрасить термостойкой эмалью.

Буржуйка готова к использованию. Как показало наше тестирование при температуре минус один градус гараж в 24 квадрата за полчаса прогревается до 19 градусов.

Выбираем чертёж

Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка. В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

• Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
• Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
• Труба дымохода. Ее диаметр должен составлять 9-10 см.
• Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
• Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

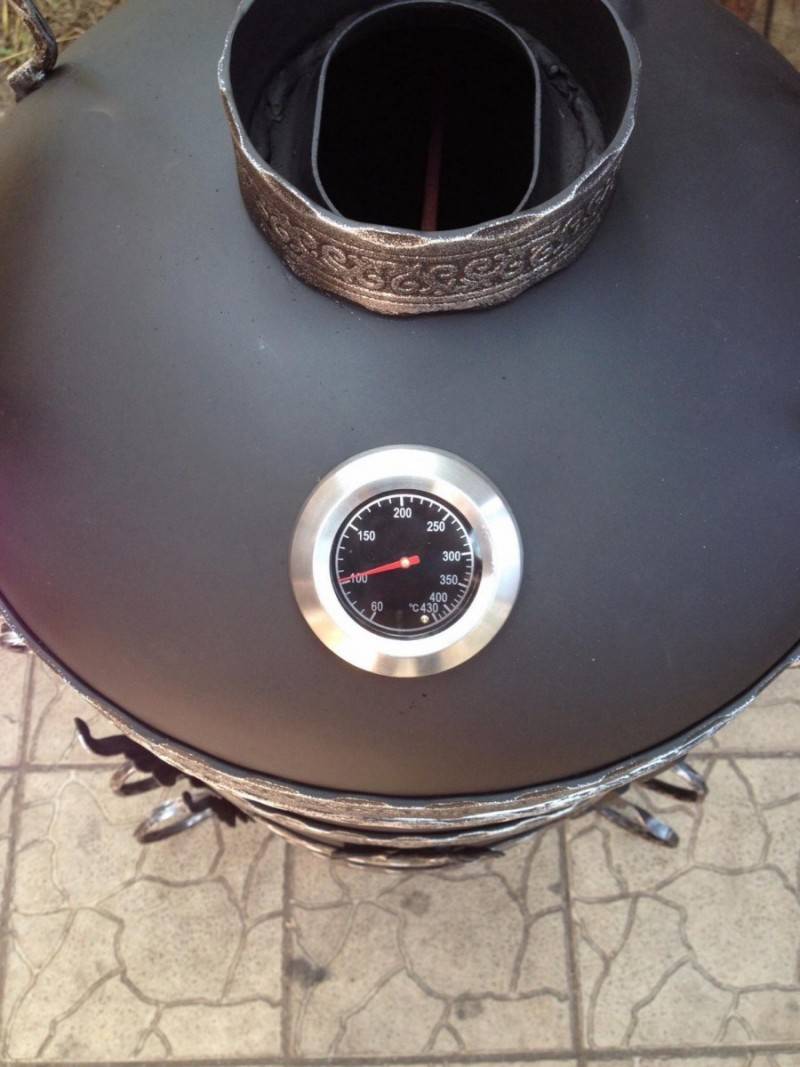

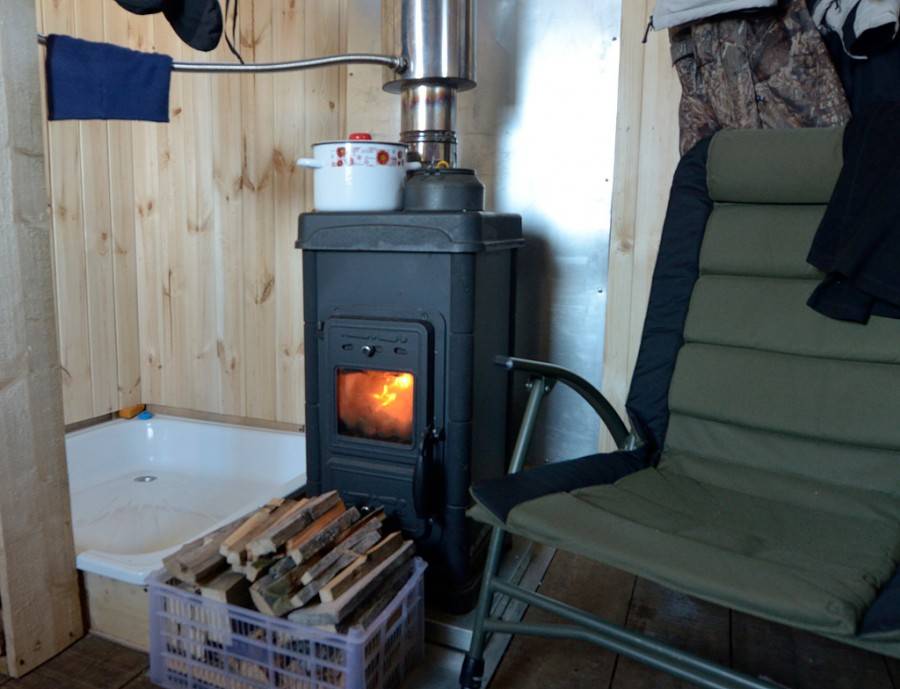

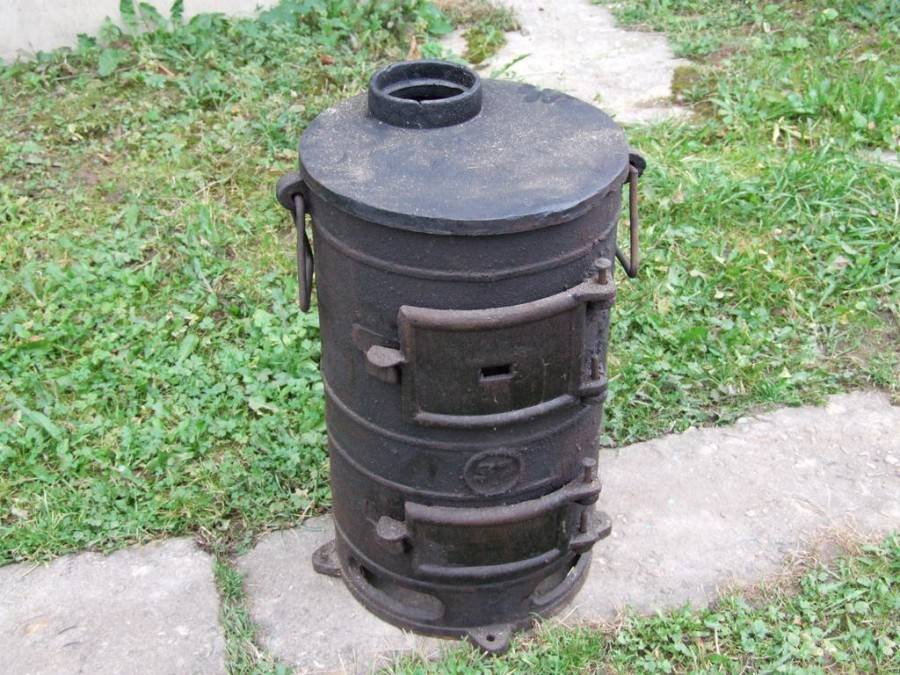

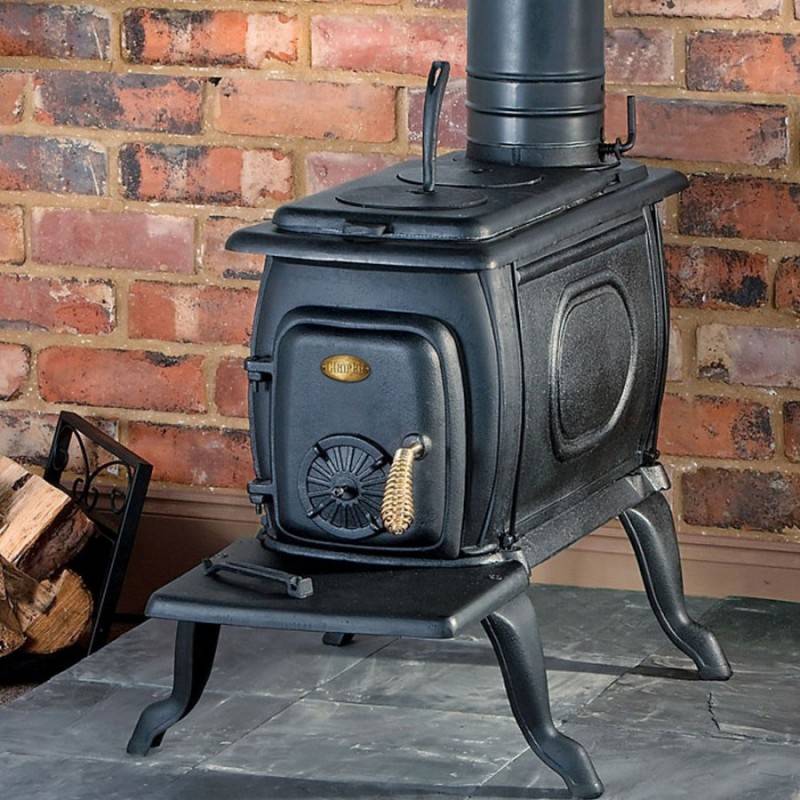

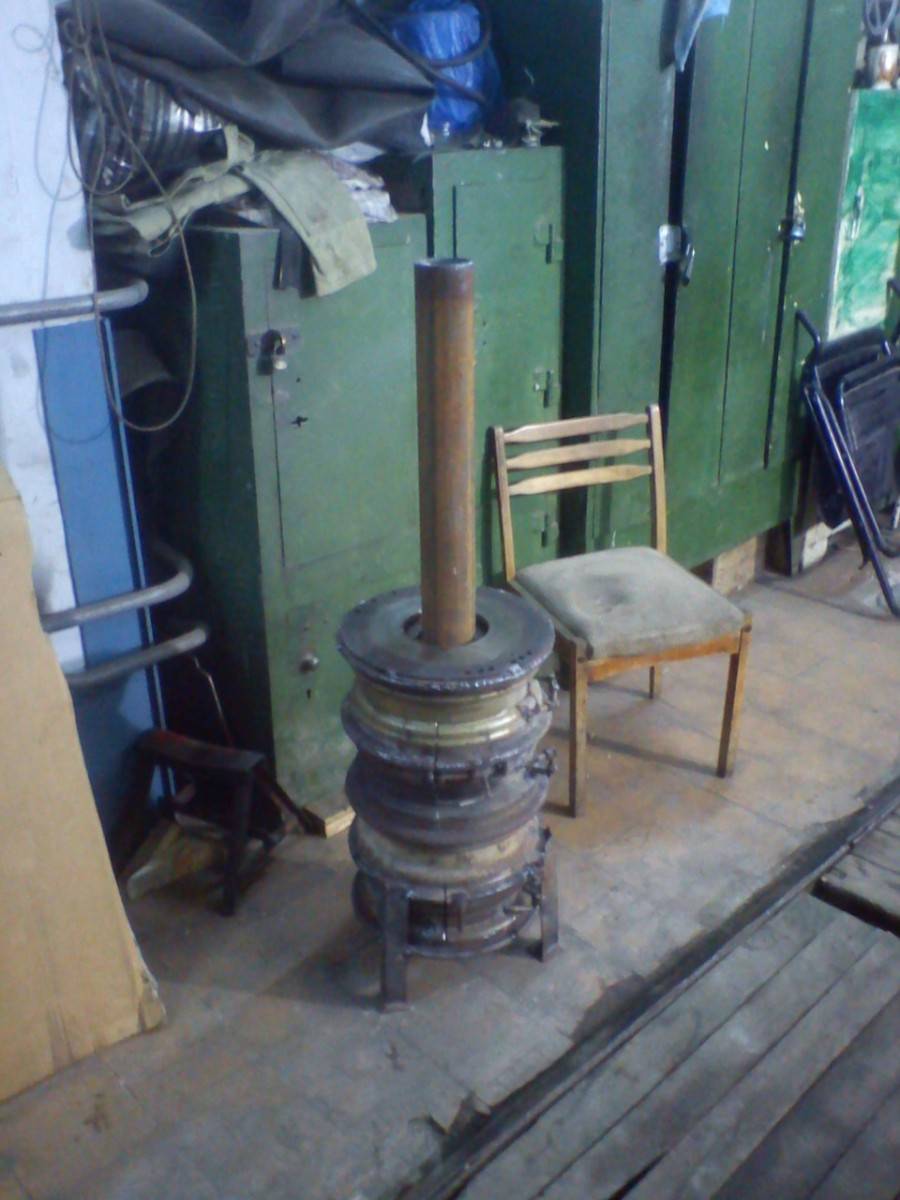

Фото буржуйки своими руками

Также рекомендуем просмотреть:

• Котлы длительного горения
• Установка полотенцесушителя
• Как прочистить дымоход
• Теплоаккумулятор для отопления
• Подогрев водопровода от замерзания
• Дымоходы для газовых котлов
• Солнечный коллектор
• Отопление частного дома
• Печь своими руками
• Ливневая канализация
• Канализация в частном доме
• Водопровод на даче
• Трубы для отопления
• Вода в дом из колодца
• Камин своими руками
• Насос для скважины
• Монтаж дымохода
• Канализация своими руками
• Радиаторы отопления
• Печь шведка
• Теплый пол своими руками

Пожалуйста, сделайте репост

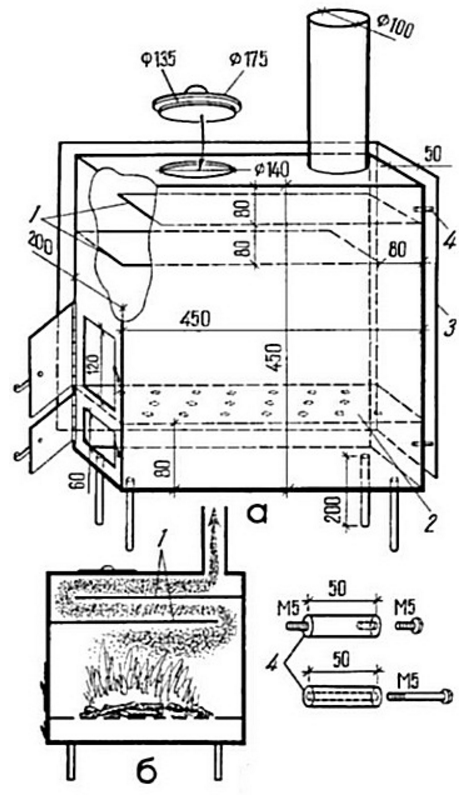

Буржуйка из листового металла

Самая эффективная печка – это пиролизная буржуйка, дожигающая остатки горючих газов и выделяющая большое количество тепла, по сравнению с другими печами. Не нужно думать, что это будет сложный агрегат. Изготовление буржуйки такого типа займет у вас минут на 20 времени больше, чем обычный агрегат без пиролиза. Давайте посмотрим, как осуществляется ее производство.

Агрегат, сваренный из листового металла толщиной от 3 до 5 мм. Использование тонкого железа не имеет особого смысла – печка получится слишком тонкой, ее будет гнуть жар, а в конце концов ее добьет коррозия. Поэтому найдите достаточно толстую сталь, чтобы вам не пришлось изготавливать новую печь каждый отопительный сезон.

Нам нужно выкроить семь кусков металла (толщина железа у нас 3 мм):

Главный плюс использования листового металла – Вы сможете сделать буржуйка любого размера и объема.

• Два куска размером 450х450 мм – это боковые стенки;
• Четыре куска размером 450х250 мм – это передняя, задняя, верхняя и нижняя стенки;
• Один кусок размером 440х240 мм – это будет колосник;
• Два куска размером 244х350 мм – это будут внутренние перегородки.

Таким образом, у нас получится печь Логинова, обладающая двумя внутренними перегородками для увеличения эффективности. Эти же перегородки будут отвечать за пиролиз.

В передней стенке мы делаем две дверцы – в соответствии с описанной выше инструкцией. Далее свариваем из всех кусков металлический ящик без верхней крышки. Следующий этап – изготовление колосника. Для этого мы берем металлический лист и делаем в нем множество отверстий диаметром 10-15 мм. Закрепляем колосник на высоте 80 мм от дна печки. Далее привариваем перегородки, расположив их на высоте 60 и 120 мм от верхней крышки.

На задней поверхности делаем пару небольших отверстий и ввариваем в них тонкие металлические трубки (диаметром 10-15 мм). Они должны располагаться над нижней перегородкой, заходя к передней стенке. Их длина составляет около 150 мм – через них будет засасываться вторичный воздух. Трубки ввариваются перед закреплением второй перегородки.

Готовим верхнюю крышку – прорезаем в ней отверстие диаметром 100 мм под дымоход. При необходимости, дополняем буржуйку на дровах варочным отверстием. Привариваем крышку к нашей печке – все готово! Теперь устанавливаем печку на штатное место и приступаем к испытаниям. И да, не забудьте приделать к ней ножки или установить ее на негорючее основание (например, из кирпича).

Высота дымохода для буржуек составляет не менее одного метра. Оптимальный показатель – 1,5-2 метра от горизонтального отвода или верхней крышки.

Баки от стиральной машины

Многие замечали, что во время горения печи из трубы часто вылетают снопы искр. Это означает, что топливо не до конца прогорело и покинуло рабочую камеру, унося с собой большую часть тепловой энергии. Так вот, одним из первых способов усовершенствования буржуйки, является создания рабочей камеры, где будет догорать мелкие угольки и задерживаться тепло.

Распространенный способ такого усовершенствования — это монтаж двух сваренных между собой баков от стиральных машин, которые будут представлять собой своего рода автомобильный глушитель.

Материалы и инструменты

Для изготовления данного сооружения нам потребуется:

• в первую очередь два целых бака от старых стиральных машин,

Баки от стиральных машин

Инструкция

Для правильного прикрепления сваренных между собой 2-х баков от стиральной машины необходимо соблюсти простое руководство:

1. Для начала необходимо сварить между собой два бака от стиральных машин так, чтобы после сварки они представляли единую емкость, напоминающую большой баллон.
2. После сварки произвести зачистку сварочных швов и привести единый бак к товарному виду.
3. Следующий шаг заключается в необходимости на противоположных концах бака проделать по одному отверстию, размером, совпадающим с диаметром выводных труб печи. Аккуратно зачистить сделанные отверстия.
4. В данные отверстия вставить по колену выводной трубы, но так, чтобы внутри бака трубы находились на разных уровнях, как бы перекрывая друг друга.
5. Одно соединение трубы с баком герметично заварить и зачистить. Второе отверстие сделать таким образом, чтобы оно плотно облегало трубу, которая будет напрямую вставляться в буржуйку. Второе отверстие заваривать не нужно, так как оно потом пригодится для удаления нагара внутри бака.

Модернизация с помощью баков стиральной машины

Вот такое простое усовершенствование позволит сохранять большое количество тепла, которое раньше улетало просто в трубу.

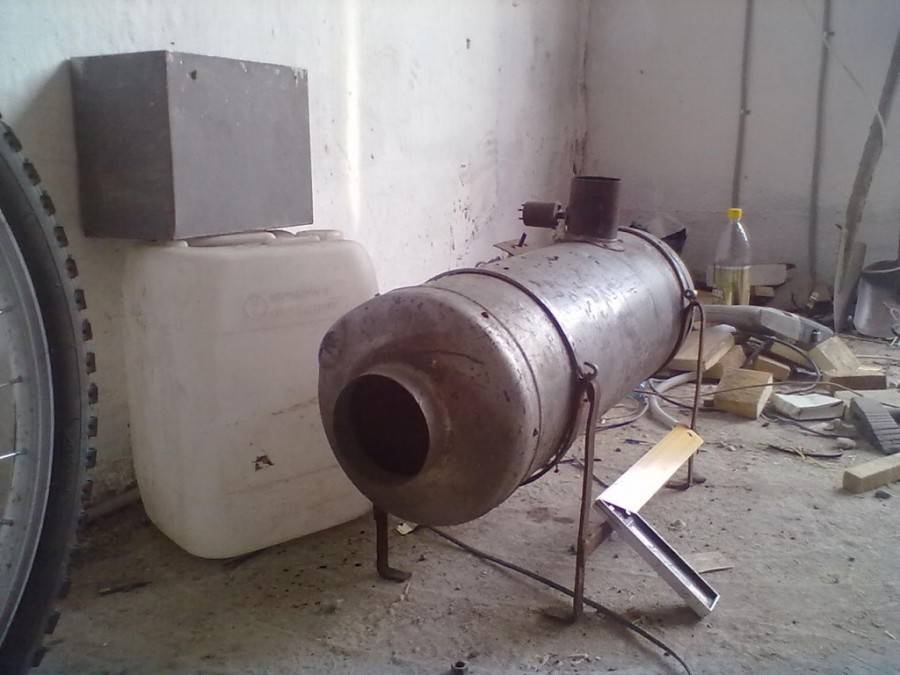

Вариант из бака ресивера на дровах

Бак ресивер отлично подойдет для изготовления печи. Дверцу для загрузки дров можно не делать. Сверху откидывается крышка люка, через которую будут загружаться дрова. Она оснащается ручкой для удобства использования. Внизу вырезается отверстие для забора пепла. Советуем подробнее изучить схему буржуйки на дровах и найти ответы на интересующие вопросы.

Так выглядит бак ресивера для воды

Этот вариант несложный в изготовлении, но требует осторожности при использовании. Недостатком такой модели, является неудобность очистки зольника

Но для использования в гараже или на даче — это отличный вариант.

Секции бака разделяют самодельной колосниковой решеткой, которую можно изготовить даже из арматуры

Как вариант, маленькая буржуйка своими руками делается из листов стали. Ниже приведен чертеж простой печки из готовых стальных пластин. Рисунок содержит все размерности. Две перегородки позволят извлечь максимальный КПД из топлива, по тому что благодаря лабиринту внутри камеры, продукты сгорания медленно покидают её. Советуем также изучить чертежи коптильни своими руками из кирпича в дополнение к данной статье.

С помощью листового металла можно придать печке любую форму и размер

Толщина металлических листов должна быть не менее 4 мм. Колосниковой решеткой может стать металлическая пластина с высверленными отверстиями или даже арматура.

Корпус можно заковать в кожух из 2 мм стали. Это позволит избежать следующих проблем:

• раскаленная поверхность печи, не станет причиной ожога или случайного возгорания;
• количество инфракрасного излучения уменьшится в несколько раз;
• воздушная прослойка между кожухом и поверхностью печки, позволит ей равномерно нагреваться и лучше отапливать помещение.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;• кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Расчёт параметров

Размеры печки буржуйки напрямую влияют на производительность и время между закладками топлива. Для отопления утеплённого помещения необходима тепловая мощность исходя из пропорции: на 10 м² помещения/1 кВт.

Самостоятельно рассчитать размеры буржуйки, исходя из производительности, не представляется возможным. Параметр будет зависеть от многих факторов:

• типа топлива — породы древесины, влажности сырья — и его количества в топке;
• производительности вытяжки и положения задвижки;
• места установки;
• наличия перегородок и экранов в камере сгорания;
• степени открытия поддувала.

В среднем учебники по теплотехнике предлагают следующие размеры поверхности стенок буржуйки.

Обогреваемая площадь, м³	Площадь стенок в зависимости от типа помещения, м³
Без внешних стен	Угловое	Отдельно стоящее
8	1,2	2,1	3,4
10	1,5	2,6	4,6
20	2	3	5

Исходя из размера камеры сгорания рассчитывают сечение дымохода. Минимальное значение в миллиметрах вычисляют, перемножая объём камеры сгорания на коэффициент 2,7. Для печи объёмом 50 литров, диаметр дымохода должен составить не менее 50*2,7=135 мм.

Для безопасной работы и надёжного удаления продуктов сгорания соблюдают требования:

• высота от колосников до верхнего среза трубы не менее 5 метров;
• количество поворотов на угол более 30о — не более 3;
• максимальная длина горизонтального участка 1 м;
• минимальный вертикальный участок от выхода буржуйки — 60 см;
• материал трубы — нержавеющая сталь, асбестоцемент;
• расстояние до стен из горючих материалов не менее 50 см, или больше, если поверхность нагревается выше 45оС.

Под печью обустраивают несгораемое основание, как правило, укладывают стальной лист, чтобы он на 30 см выходил за контуры корпуса буржуйки.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите сварочный аппарат к сети.
2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите силу тока на аппарате до 160 А.
4. Наденьте специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи приварите три стенки.
6. Низ устройства расположите от пола не менее чем на 5 см.
7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно, отрихтуйте углы деталей.
9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.
