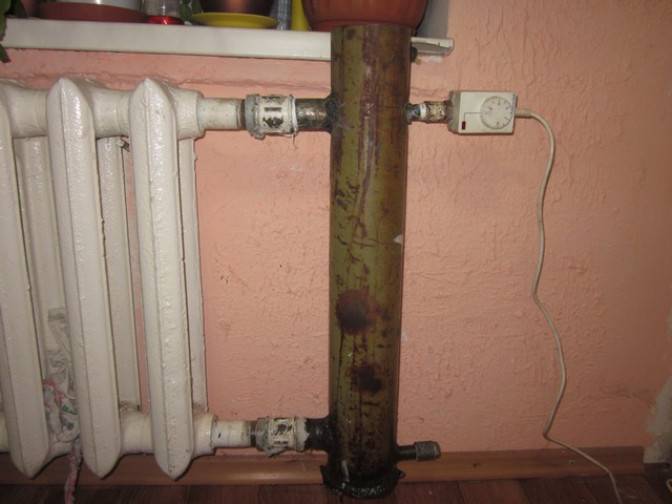

Электрокотел своими руками для дома — как сделать?

Электродный электрический котел отопления своими руками

Электродный котел греет воду благодаря движению ионов между положительно и отрицательно заряженными электродами. Подробно о
мы писали в предыдущий раз.

В самодельном электродном котле анод должен быть изолированным от катода.

Самодельный электрокотел обойдется совсем недорого, в зависимости от того, что у вас найдется в наличии. Цена вопроса будет низкой, даже если придется покупать абсолютно все. Для работы понадобятся:

  • труба диаметром 50 мм;
  • металлический пруток сечением 20 мм;
  • две муфты с внутренней резьбой;
  • плоский фланец;
  • любой материал диэлектрик;
  • резина для уплотнения;
  • гайки, болты.

Итак, приступим. Как сделать электрокотел отопления своими руками? Берем тубу и в один торец ввариваем муфту. Вторую муфту размещаем в боковой части ближе к противоположному торцу, на который приваривается фланец. Затем в металлическом прутике высверливаем отверстие и нарезаем в нем резьбу. В это отверстие будет вкручиваться болт, которым электрод бут крепится к диэлектрику. Диэлектрик – это материал, который не проводит электричество. Нужно изолировать электрод от корпуса, иначе возникнет короткое замыкание.

Чтобы все было аккуратно, из текстолита вырезаем круг размером с имеющийся фланец. Затем в диэлектрике просверливаются отверстия для крепления к фланцу и одно отверстие посередине, для крепления электрода. Пруток прикручивается перед тем, как агрегат будет собран. Между текстолитом и фланцем нужно положить резиновую прокладку для уплотнения стыка и затянуть все болтами с гайками.

Для удобства на корпус нужно приварить два болтика, на которые будет подаваться ноль и крепиться заземление. Земля должна быть обязательно. Фазу (плюс) подсоединяем к болту, которым крепиться электрод. Все провода нужно заизолировать. Перед тем как подключить котел нужно провести солевую подготовку теплоносителя. Также не обойтись без элементарного блока управления с термодатчиком. Электродный электрокотел для отопления своими руками, видео:

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

  1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
  2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

  3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
  4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
  5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
  6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
  7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать? Чем топить дешевле? Поставил 4 котла!

Запуск котла

Перед пробным пуском нагревательного агрегата проверяют, насколько герметичны все узлы и соединения, а также правильность сборки электросети. После этого в систему заливают теплоноситель. Обязательно убедитесь, что в сети нет передавленных или порванных проводов, потому что в трехфазной сети большая сила тока. Все соединения проводов должны быть хорошо изолированы.

Прежде чем запустить агрегат, его хорошо очищают от загрязнений. Для правильной и бесперебойной работы такого нагревателя нужно защититься от скачков напряжения. С этой целью в сети монтируют УЗО.

Пробный запуск котла выполняют в такой последовательности:

В систему заливают очищенный теплоноситель.
Важно чтобы в контуре не скапливался воздух, поэтому его спускают, используя краны Маевского. Такая арматура должна быть установлена на верхних радиаторах в системе.
Включаем электрокотел и дожидаемся нагревания теплоносителя.

Типы электрических котлов и их особенности

Достоинства электрокотлов:

  1. Высокая пожарная безопасность. Важный параметр, особенно, когда ставиться задача установки котла в деревянном доме.
  2. Простой монтаж и минимальные расходы на установку.
  3. Широкая модельная линейка. Есть возможность подобрать аппарат, который будет стоит чуть больше конвектора. Все зависит от функциональных возможностей оборудования.
  4. Оптимальные габариты. В небольшой по размерам корпус производители умудряются вместить не только нагревательный блок, но и циркуляционный насос, блок управления и контроля, расширительный бак, систему очистки.
  5. Пользоваться электрокотлами просто. Надо нажать всего на две или три кнопки.
  6. Прибор работает бесшумно.
  7. Высокий коэффициент полезного действия.
  8. Не нужно разрешение государственных органов, чтобы провести установку.

Недостатки электрокотлов:

  1. Полная зависимость от электроэнергии. Если электропитание в доме отсутствует, то котел работать не будет.
  2. Заливаемая в систему вода должна быть очень чистой. Примеси под действием высоких температур отложатся на нагревательном элементе, КПД которого сразу упадет. Это приведет к перерасходу электричества.
  3. В системах отопления, где используется электрокотел, нужно устанавливать биметаллические или алюминиевые радиаторы. Стальные и чугунные не подойдут. С последними возможен перерасход топлива.
  4. Если мощность котла больше 9,0 КВт, то подключать его надо будет к трехфазному контуру с напряжением 380 вольт.

Производители сегодня предлагают три разновидности электрических котлов:

  • с ТЭНами;
  • с электродами;
  • индукционного типа.

Электрокотлы с ТЭНами

Самые простые и дешевые модели. При этом нагревательных элементов внутри может быть как несколько, так и один. Включаться они могут все вместе или каждый по отдельности последовательно.

Электрокотлы с ТЭНами – одни из надежных аппаратов, недорогих, с простой конструкцией, что повышает такой показатель, как ремонтопригодность. Из недостатков – устройства этого типа слишком инертны – медленно нагреваются после запуска. Но отзывы о приборах хорошие.

Электрокотлы с ТЭНами

Электродные

Нередко их называют ионными. Такое название электрокотлы получили за счет того, что в качестве нагревательного элемента здесь используют электроды, которые ионизируют молекулы воды, заставляя их перемещаться.

В тех приборах, которые работают от напряжения 220В, устанавливается один электрод. Это стальной стержень. В качестве второго используется металлический корпус самого котла. В технике, работающей от 380В, устанавливается три электрода.

Преимущества ионных моделей:

  • высокая скорость нагрева теплоносителя;
  • хорошо выдерживают перепады напряжения сети;
  • стопроцентная безопасность – без воды они просто не работают;
  • приборы компактные.

Недостатки:

  • требуется периодическая замена электродов;
  • особые требования к чистоте теплоносителя;
  • обязателен контур заземления;
  • нагревает воду до температуры +75 ℃;
  • не совместимость с радиаторами из чугуна и стали.

Электроды для электрокотла на 380В

Индукционные

Это современное альтернативное решение, которое дало возможность использовать электрокотлы десятилетиями без ремонта и профилактики. Плюс – высокая эффективность конструкции. Все дело в том, что нагревательный элемент не контактирует с водой.

Преимущества:

  • большая экономия потребляемой энергии – до 30 %;
  • внутри не появляется накипь, отсюда никаких серьезных требований к теплоносителю;
  • быстрый нагрев.

Минусы тоже есть:

  • тяжелые;
  • шумно работают;
  • цена выше остальных моделей;
  • отдельно приобретаются циркуляционный насос, расширительный бак, другие узлы и блоки.

Индукционный электрокотел

Вариант №2. Изготовление электродного котла

Электродный котел это более прогрессивная разработка. Такие нагреватели начали массово применять в последние 10–15 лет.

Устройство электродного котла

В качестве нагревательного элемента в электродном котле используется собственно сама вода. Котел это металлический корпус, в который вставлен изолированный от корпуса стальной электрод.

К электроду подключается фаза, а к корпусу ноль, когда подается напряжение, ионы воды начинают колебаться с частотой 50 герц, в результате чего жидкость нагревается. Именно поэтому такие агрегаты еще называют ионными.

Общая схема электродного котла.

Габариты у таких агрегатов небольшие, в качестве корпуса используется труба диаметром до 320 мм и длиной до 600 мм, но это максимум, для частных домов делаются ионные котлы почти вполовину меньше.

Схема отопительной системы с ионным котлом.

Достоинства:

  • Довольно скромные размеры, этот котел не будет мешать даже в локальной отопительной системе небольшой квартиры;
  • В этих нагревателях нет «сухого хода», то есть, без воды котел просто перестанет работать, но ничего в нем не перегорит;
  • Системе не страшны перепады напряжения;
  • Быстро нагревается и также быстро остывает, а значит, легко регулируется;
  • По сравнению с агрегатами, работающими от ТЭНов электродный котел значительно экономичней.

Электродные котлы намного экономичней ТЭНовых.

Недостатки:

  • Ионные котлы очень требовательны к качеству и уровню электропроводности теплоносителя;
  • Ввиду повышенной опасности поражения током аппараты нуждаются в надежном заземлении;
  • При попадании воздуха в систему электроды активно коррозируют и быстро приходят в негодность.

Собираем ионный котел

ИллюстрацииРекомендации
Материал для корпуса.

  • Металлическая труба с внутренним диаметром порядка 50 мм и длиной 400 мм;
  • Монолитный стержень сечением 20 мм, длина 300 мм;
  • Два переходника с внутренней резьбой.
Подгоняем патрубок.

Один патрубок будет ввариваться сбоку, второй с торца трубы. Для начала нам нужно подрезать боковой патрубок, чтобы он плотно прилегал к телу трубы.

Я подрезал патрубок болгаркой, после чего доводил до идеала круглым напильником.

Вырезаем отверстие.

На тот момент у меня не было плазменного резака, поэтому пришлось накернивать трубу по окружности и высверливать отверстия по 5 мм.

Подгоняем отверстие.

Дальше при помощи натфеля и круглого напильника окружность доводится до идеала.

Расстояние от края трубы до бокового патрубка 10–15 мм.

Привариваем патрубки.

Патрубки сначала нужно прихватить сваркой в нескольких местах, чтобы не повело, а потом обваривать шов.

Вырезаем платформу.

В качестве платформы я использовал лист стеклотекстолита толщиной 20 мм, ориентировочный размер 120х120 мм, резал его ножовкой по металлу.

Готовим платформу.

В платформе высверливаем 5 отверстий, 1 по центру и 4 по периметру (как на фото). Диаметр отверстий 10–12 мм.

Через центральное отверстие будет крепиться стальной электрод, а боковые отверстия предназначены для крепления корпуса котла.

Крепление корпуса к платформе.

Для того чтобы прочно прикрепить корпус котла к платформе я приварил с 4 сторон гайки на 12 мм. В них легко проходят болты на 10 мм.

Но эти «уши» должны быть чуть приподняты над платформой, для обеспечения этого зазора я накрутил на болты «родные» гайки снизу и зафиксировал держатели такими же гайками сверху. Жестко закрепленные «уши» легче приваривать.

Сборка котла.

  • Вырезаем резиновую прокладку чуть больше наружного диаметра котла;
  • Проделываем отверстие в прокладке по центру и крепим через прокладку стальной электрод;
  • Устанавливаем корпус котла и прикручиваем его болтами к платформе.

Электрокотел от А до Я

Прежде чем разобраться, как самому смонтировать и ввести в эксплуатацию электрокотел для отопления, следует выяснить, что же собой представляет данный прибор. Если говорить коротко, то это металлическая емкость, внутрь которой помещен электронагревательный элемент.

Отметим, что форма котла может быть любой, на ваше усмотрение, а его мощность варьируется от 220 В до 380 В.  Первая разновидность чаще применяется в жилых помещениях, в то время как котел на 380 В может обогреть значительную площадь — а это значит, что его целесообразно ставить, как часть отопительной системы в коммерческой недвижимости.

Когда речь идет о самодельном котле для отопления, то подразумеваются две разновидности такого агрегата. Электрокотел может быть ТЭНовым или электродным

Обратите внимание, что функциональность и качество работы самодельного отопительного прибора не будут уступать фабричным аналогам

Возможно, вы слышали об индукционных электрокотлах, которые прогревают теплоноситель, пользуясь магнитным полем. Изготовить эту разновидность отопительного прибора  самому не представляется возможным.

Как сделать электрокотел для отопления дома своими руками?

Чтобы организовать эффективное отопление дачи или небольшого частного дома, можно использовать самодельный нагревательный котел. Удобно использовать агрегат, работающий на электричестве и имеющий выносной пульт управления. Имея достаточный уровень знаний, навыков и необходимый набор материалов, можно собрать электрокотел своими руками.

Современный рынок предлагает массу различных отопительных агрегатов. Но при желании сэкономить, можно собрать нагревательный агрегат для обогрева помещений частного дома самостоятельно. Необходимые детали будет несложно приобрести, а при соблюдении технологии качество самодельного котла не уступит модели заводского изготовления.

Какими бывают?

Самодельные котлы с электропитанием могут быть трех видов:

  • работающие на ТЭНах, то есть, на трубчатых электронагревателях;
  • электродные, в которых жидкость внутри емкости является средой для прохождения электротока;
  • индукционные, в них труба отопления выполняет функции индукционной катушки, модель укомплектована трансформатором.

Конструкция

Самодельный котел имеет простую конструкцию. По сути, это металлический цилиндр (функции которого выполняет обрезок трубы), со встроенным нагревателем. Если агрегат помещается не в трубу, а в отдельный корпус, то его работу можно будет автоматизировать, установив необходимые датчики и сделав пульт управления.

Как собрать?

Рассмотрим, как можно собрать электрический котел для обогрева помещений частного дома. Для сборки агрегата с трубчатым нагревателем потребуется:

  • отрезок трубы из стали (длина и диаметр зависит от производительности собираемого агрегата);
  • лист стали толщиной 1,5-2 мм;
  • ТЭНы трехфазные;
  • отрезки трубы с резьбой на конце.

Подготовка деталей

Функции корпуса будет выполнять труба. Сначала нужно сделать для нее дно, вырезав из листа стали круглую деталь необходимого размера. Далее, изготавливают из стали фланец в виде кольца шириной 30 мм. Диаметр кольца должен быть равен наружному диаметру корпуса. Аналогичную деталь изготавливают из резины.

Аналогично из листа стали изготавливают крышку для верхней части корпуса, ее диаметр соответствует размеру изготовленного ранее фланца. В крышке, прокладке из резины и фланце проделывают 6 монтажных отверстий для установки болтов. В центре крышки просверливают отверстия для установки ТЭНов.

В корпусе необходимо выполнить отверстия для установки патрубков. Вводной патрубок для поступления холодной воды устанавливают снизу, выводной – в верхней части или на крышке.

Сборка

Теперь можно приступать к сборке корпуса, необходимо:

  • приварить к трубе дно;
  • к верхней части корпуса приварить фланец;
  • привариваются патрубки для подключения к системе канализации;
  • в крышку вставляются и закрепляются ТЭНы, между нагревательными элементами устанавливают прокладки из влагоустойчивого материала;
  • на фланец устанавливается прокладка, затем крышка, вся конструкция скрепляется болтами.

Электромонтаж

После сборки котла нужно выполнить электромонтажные работы. Для этого контакты всех установленных трубчатых нагревателей соединяются с колодкой, к которой присоединяется нулевой провод.

К контакту нагревательного элемента присоединяют фазный провод, соединение осуществляется через автоматический выключатель. Чтобы электрическим котлом можно было управлять автоматически, необходимо установить датчики и создать пульт управления. Устанавливается пульт управления на отдельном щите, который не контактирует с теплоносителем.

Правила эксплуатации

Чтобы собранный котел работал без сбоев, нужно выполнить следующие условия:

  • корпус котла и электрощит должны быть заземлены;
  • перед щитом и котлом следует положить коврики из диэлектрика;
  • в системе нельзя устанавливать запорную арматуру ни до, ни после котла.

Монтаж изготовленного котла

Перед тем, как произвести установку котла, требуется выбрать для него максимально подходящее место. Оно должно позволять правильно и легко производить следующие манипуляции:

  1. Разводка необходимых труб системы отопления.
  2. Удобно осуществлять подключение.
  3. Контролировать процесс работы.
  4. Обслуживать и производить ремонтные работы при необходимости.

Для достижения подобной цели, необходимо предварительно составить подробную схему размещения радиатора и разводки всех труб, принадлежащих к системе отопления

Кроме того, очень важно подобрать оптимальный вариант для расположения изготовленного котла. Как правило, подобное оборудование имеет компактные размеры, потому их можно поставить на первом этаже жилого дома, многие производят установку в подвале

Специалисты рекомендуют ТЭНовые котлы крепить на стене посредством применения специальных дюбелей. Если речь идет об электродных котлах, их требуется устанавливать на трубах отопительной системы, также можно произвести их закрепление к стене посредством применения хомутов. Индукционные котлы по причине их большого веса рекомендуется монтировать на полу, строго в вертикальном положении.

Процесс подключения выполненного своими руками электрокотла производится строго к отдельному автомату, который расположен в электрическом щитке и к заземляющему контуру. Щиток должен быть рассчитан на самые высокие показатели мощности котла, а проверку качества заземляющего контура желательно доверить специалисту.

Подводя итоги

Произвести качественный электрокотел своими руками и сэкономить материальные средства достаточно просто. Все что требуется, просто подойти максимально ответственно к процессу его сборки

Качество проведенных работ очень важно, так как процесс работы котла основан на циркуляции воды, которая при наличии проблем может дать течь. Это автоматически приведет к серьезным тратам материальных средств

Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно.

Базовое устройство и принцип действия электродного котла

Некоторым читателям будет намного проще понять устройство и принцип работы электродного котла, если они вспомнят незамысловатый способ быстрого кипячения воды с помощью нехитрого приспособления. В студенческих общежитиях, где за соблюдением запретов иметь электрические нагреватели строго следили коменданты, такое устройство было спрятано, наверное, в каждой комнате. Это кабель, на одном конце  которого установлена вилка для подключения к сети. А на другом – два бритвенных лезвия, закрепленных тем или иным способом, но обязательно так, чтобы между ними оставался небольшой просвет. Вместо лезвий, применялись и другие металлические пластинки: в армейских казармах, например, в дело часто шли подковки для сапог. Суть от этого не менялась.

«Студенческий кипятильник» – это самая доходчивая демонстрация принципа действия электродного котла

После опускания такой «сборки» в воду и подключения к сети 220 вольт происходил очень быстрый нагрев воды. Ждать приходилось недолго – закипание стакана занимало меньше минуты. Этот же принцип используется и в электродных, или, как их еще часто называют, ионных котлах.

Предупреждение: подобные эксперименты – весьма опасны, и повторять их не следует. Велика вероятность получения электрической травмы или возникновения пожароопасной ситуации от короткого замыкания. В наше время – предостаточно миниатюрных кипятильников заводского производства.

В чем же здесь дело, за счет чего осуществляется столь быстрый нагрев? Чтобы понять принцип, необходимо вспомнить некоторые физические законы.

Даже обычная вода (если, конечно, не брать во внимание дистиллированную) обладает электролитическими качествами – растворенные в ней вещества приобретают ионную структуру, то есть совокупность положительно и отрицательно заряженных частиц. Если опустить в такую среду два электрода постоянного тока, то начнётся направленное движение ионов: отрицательно заряженных (анионов) – к положительному проводнику (катоду), и положительных (катионов) – к аноду

Этот процесс называется электролизом.

Но в нашем случае используется переменное напряжение с частотой 50 Гц. Это означает, что полярность погруженных в воду электродов меняется со скоростью 50 раз в течение секунды. Естественно, движение ионов в таких условиях не направленное, а превращается в колебательное, со сменой направления с такой же частотой. Так как подобные колебания происходят в достаточно плотной водяной среде, оказывающей существенное сопротивление движению, энергия перемещения превращается в тепловую. В пространстве между электродами происходит очень быстрый нагрев, который и приводит к закипанию воды.

Точно так же работает и электродный котел, только выработанная тепловая энергия уже передается потоком теплоносителя по точкам теплообмена – радиаторам. Во всех остальных типах электрических котлов в качестве «передаточного звена» выступают те или иные металлические детали.  Это может быть трубчатый корпус ТЭНа, лабиринт внутренних каналов или сам корпус – в приборах индукционного типа. В лбом случае,  теплоноситель прогревается только за счет прямой теплопередачи. А вот в электродной схеме такого «посредника» нет в принципе – нагревается сама жидкая среда, находящаяся в данный момент между погруженными в нее проводниками.

Говорят, и это похоже на правду, что подобная технология была перенесена в быт человека из военной промышленности – именно так обеспечивается нагрев воды для отопления отсеков подводных лодок и надводных кораблей. В пользу этого говорит сочетание необходимых качеств – компактности, быстродействия, эффективности, пожаробезопасности.

Небольшое отступление, чтобы не возвращаться к проблемам терминологии. Электродные котлы иногда называют ионными – почему, наверное, понятно. Однако, иногда производители делают упор на именно такой формулировке, пытаясь провести некую границу между этими двумя понятиями. Мотивируют они тем, что в их приборах реализовано высокоточное управление на уровне «количества и качества ионов», участвующих в процессе нагрева. Это можно воспринимать в качестве рекламного хода или относится к этому всерьёз – в любом случае, такое управление возлагается на какой-либо блок электроники и требует применения точно выверенного состава электролита-теплоносителя. Но принцип действия самой схемы нагрева – от этого ничуть не меняется. Так что не будет большой ошибкой использовать любую из этих двух формулировок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
