Самодельная пеллетная горелка своими руками: чертежи и описание изготовления

Способы автоматизации

Соотношение подачи топлива и воздуха в камеру сгорания необходимо отрегулировать, в противном случае работа отопительного оборудования будет нестабильной или постоянно происходить на высокой мощности.

Самый простой способ изменять обороты вентилятора и шнекового двигателя — это установить простейший регулятор. Но в этом случае добавится необходимость регулярного присмотра и настроек оборудования с учетом температуры окружающей среды и теплоносителя. Настройка отопительной системы своими руками состоит в том, чтобы подобрать на различных режимах работы такое соотношение подачи воздуха и горючего, во время которого факел пламени будет стабильным и ровным. Добиться этого можно только во время автоматизации работы котла.

В плане розжига и контролирования пламени горелку тоже можно автоматизировать. Необходимо приобрести фотодатчик, а также электронный элемент накаливания. Последний включается в самом начале, поджигая пеллеты, а фотодатчик во время появления стойкого пламени будет извещать об этом контроллер, который выключит элемент накаливания.

На патрубке устанавливают датчик наполнения, его основная задача — подавать сигнал на электронный пульт управления, если шнек наполнен пеллетами, чтобы завершить подачу горючего. Все эти способы автоматизации дают возможность эффективно сжигать топливо и создать комфорт во время обслуживания котла отопления. Но существуют и определенные недостатки:

  1. Стоимость изготовления горелки значительно повышается.
  2. Находящийся в комплекте электронный блок отопительного котла обычно не приспособлен для одновременной работы с приборами для контроля и розжига горелки, в этом случае необходимо приобретать новый.
  3. Горелку можно подсоединить не к любому контроллеру.

Преимущества и недостатки пеллетных котлов

Преимущество котла на древесных гранулах в том, что:

Схема устройства некоторых деталей отопительного котла на пеллетах.

  • он может заботиться о ваших потребностях в горячей воде и отоплении;
  • подходит для местной экономики;
  • такие котлы органично встраиваются в имеющуюся систему отопления;
  • древесина — устойчивый ресурс;
  • экологически чистое топливо;
  • работает с высокой эффективностью;
  • стоимость древесных таблеток гораздо дешевле других видов топлива. Расход пеллет составляет ориентировочно 50-70 г на 1 кВт тепловой энергии для котла средней мощности.

Но есть и недостатки, которые следует учесть до того, как переоборудовать отопление на использование древесных гранул:

  • хотя и маловероятно, но возможна нехватка древесных гранул в будущем (если вы будете иметь дело с недобросовестным поставщиком);
  • для некоторых людей запах гранул может быть неприятным;
  • может стоить недешево, если не заменять старую систему подогрева мазута.

Пеллетный котел можно сделать самому, однако для этого понадобится довольно много материалов. Начать следует с того, каким будет котел, точнее его корпус. Он может быть стальным или чугунным. Срок службы стального корпуса около 20 лет, чугунного — в два раза больше.

Второй особенностью котла считается система подачи топлива:

Схема работы отопительного котла на пеллетах №1.

  • ручная;
  • вакуумная (гранулы всасываются или экструдируются в котел из хранилища), в этом случае котел должен находиться в непосредственной близости от него;
  • механическая (гранулы из хранилища передаются в котел шнеком).

Делая котлы своими руками, оптимальным (и наиболее доступным) будет выбрать шнек с электроприводом.

Можно постараться немного автоматизировать систему подачи гранул, тогда понадобится бункер, который в то же время будет хранилищем рабочего запаса гранул. Размер бункера будет определяться именно этим запасом. Лучше всего иметь минимум 2-3-суточный запас.

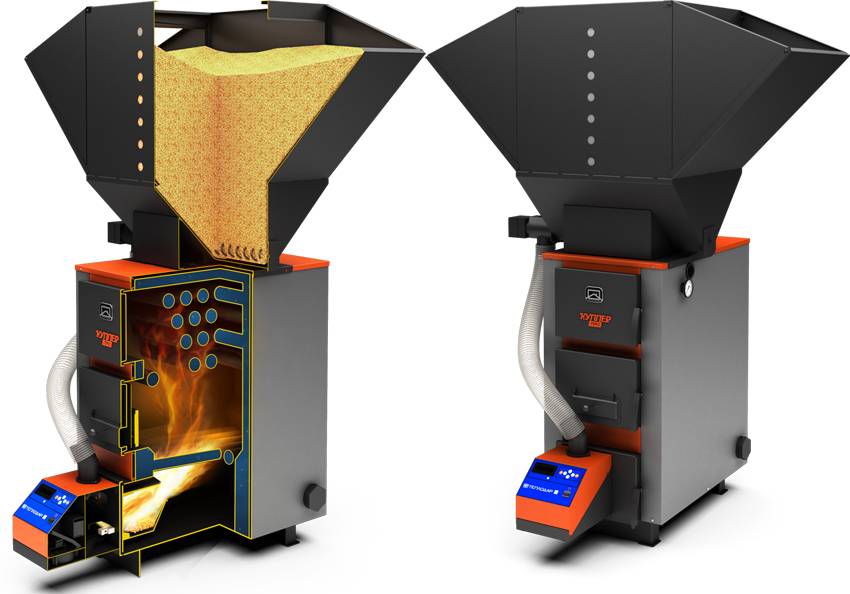

Промышленный образец

На современном рынке отопительных приборов существует множество моделей котлов, где в качестве топлива применяется древесина, а точнее, ее измельченные отходы. В зависимости от технических характеристик изделия, печи на опилках могут обогревать только дом или дополнительно еще и хозяйственные постройки. Существует стандартная схема, позволяющая обеспечить горячее водоснабжение для отопительной системы и домашних нужд, где основным элементом служит двухконтурный твердотопливный пиролизный котел. Производительность тепла в данном случае зависит от мощности котла на опилках, а также качества и количества заданного топлива.

Преимущества современных агрегатов

Основными достоинствами заводских отопительных приборов для дома являются:

  • максимальная автоматизация горения топлива и стабильное поддержание необходимой температуры. Котлы на щепе самостоятельно контролируют, насколько заполнен бункер накопителя, из которого осуществляется шнековая подача опилок в котел. Благодаря тому, что вовремя срабатывает защитная автоматика, противопожарные шнеки не позволяют пламени перекинуться обратно на бункер;
  • автоматический режим выброса золы в специальный сборник избавляет хозяев от остановки системы для ручного вмешательства в очистительную систему. В данном случае отопительные котлы на опилках останавливают свою работу исключительно в случае неполадок с целью их устранения;
  • теплогенератор на опилках отличается экологической чистотой, ведь здесь горение не сопровождается выбросом золы из трубы в атмосферу, а прогретый воздух проходит несколько степеней очистки от тяжелых частиц, и лишь затем поступает в помещение. Тем временем зола, осажденная специальным циклоном, утилизируется без вреда для окружающей среды;
  • абсолютное большинство котлов, работающих на прессованных или рассыпчатых опилках, отличается надежной работой и высокой эффективностью теплоотдачи;
  • полная автоматизация контрольной системы, которая сканирует оборудование на наличие неисправностей и сигнализирует оператора о возможных погрешностях в работе, если таковые имеют место быть.

Минусы котлов заводской сборки

Данный вид устройств, генерирующих тепло, практически не имеет недостатков, разве что их стоимость в зависимости от марки и модели бывает уж очень высокой. Также иногда возникают проблемы с заменой вышедших из строя комплектующих, которые нужно заказывать у завода-производителя и ждать доставки товара, что проблематично в отопительный сезон, когда остановка системы очень нежелательна.

  1. Процесс начинается с автоматической подачи опилок в бункер, снабженный системой подвижных полов, откуда они поступают на транспортер.
  2. Спрессованный или рассыпной древесный материал хранится в бункере до тех пор, пока отсек с горелкой для сжигания опилок не будет опустошен, после чего в работу вступают подвижные полы. При полном заполнении бункера топливо не будет подаваться до тех пор, пока емкость не начнет опустошаться.
  3. На следующем этапе древесная стружка из бункера подается в котел при помощи шнека для щепы и опилок.
  4. После поступления в камеру сгорания топливо сжигается в полном объеме благодаря воздушному поддуву. Далее работа котла выполняется беспрерывно по одинаковому циклу, рассмотренному в этих четырех пунктах.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

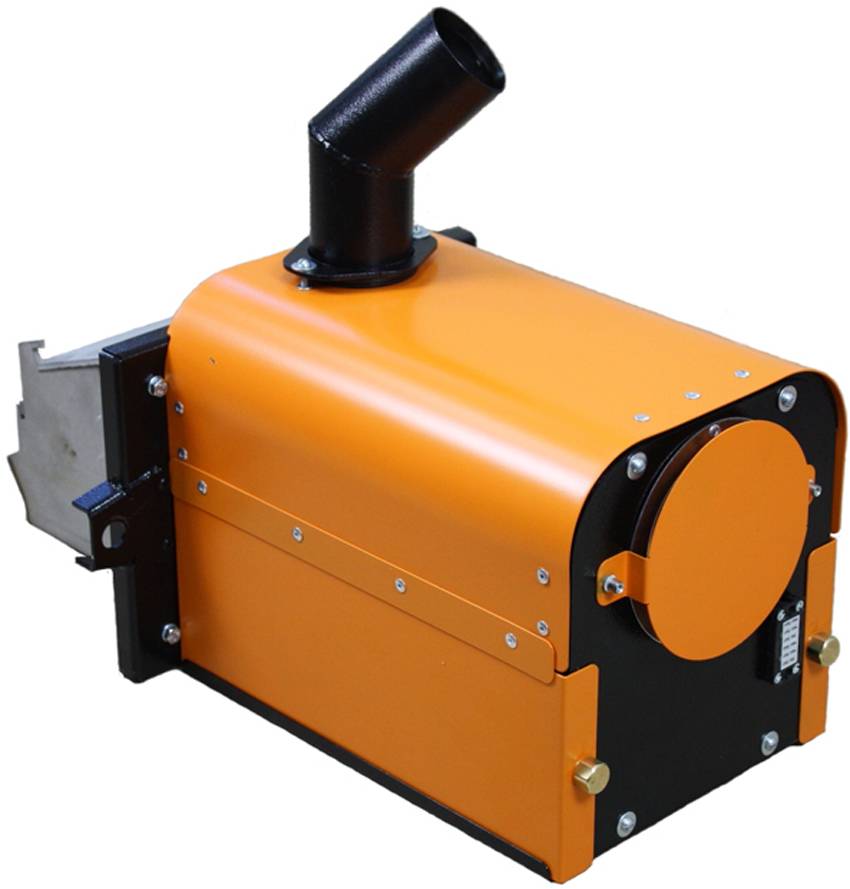

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

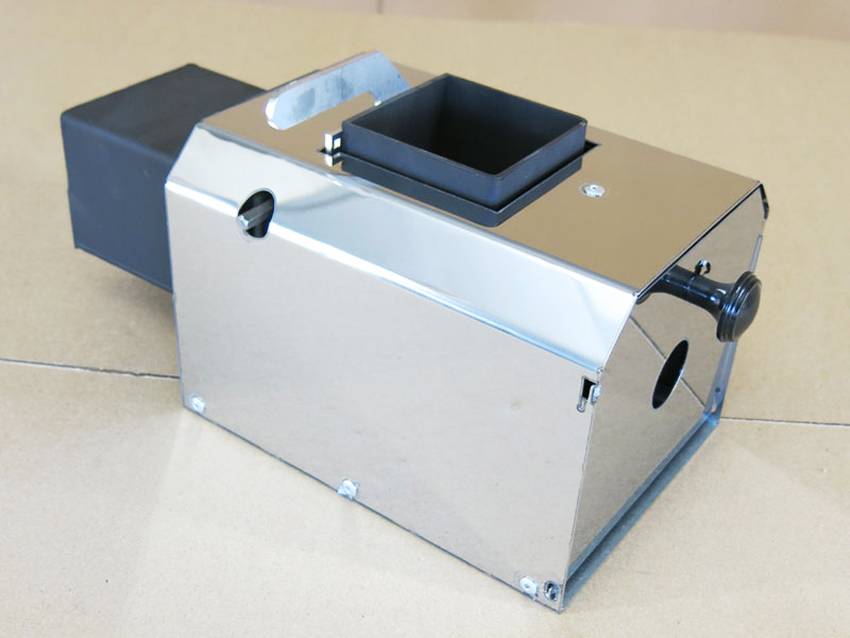

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Как составить чертеж пеллетной горелки

Прежде чем приступить к разработке чертежей, необходимо тщательно изучить существующие конструкции. Это позволит правильно подобрать материал и избежать ошибок при проектировании.

Наличие чертежей существенно упрощает процесс изготовления агрегата. Комплект чертежей пеллетной горелки должен включать в себя деталировку основных узлов и сборочный чертеж агрегата, на котором обязательно обозначаются:

  1. Камера сгорания;
  2. Емкость для загрузки пеллет;
  3. Шнековый транспортер;
  4. Нагнетающий вентилятор.

При индивидуальном использовании, элементы конструкции могут отображаться схематично, без проработки конкретных деталей, однако габаритные и присоединительные размеры должны быть указаны с максимальной точностью. Чертежи отдельных деталей должны содержать исчерпывающую информацию о конфигурации и используемом материале.

В зависимости от выбранного типа чертежи агрегата могут иметь ряд существенных отличий.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Особенности оборудования

Как и любое отопительное оборудование, аппараты, работающие на пеллетах, имеют свои преимущества и недостатки.

Преимущества

Свою популярность пеллетные нагреватели приобрели благодаря следующим свойствам:

  • пожаробезопасность;
  • автоматический режим работы, позволяющий осуществлять подачу топлива и зажигание горелки без привлечения людей;
  • низкие эксплуатационные расходы;
  • высокий КПД;
  • длительный период эксплуатации;
  • возможность автономного отопления дома.

Недостатки

Отрицательные моменты связаны с такими особенностями:

  • большие габариты оборудования могут создать определенные трудности при выборе места для их установки;
  • возможные сложности с закупкой топлива;
  • высокая стоимость.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).


Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.


Вид сбоку на горелку факельного типа

  • Небольшие габаритные размеры;
  • Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
  • Упрощённая эксплуатация;
  • Повышенная надёжность;
  • Можно сжигать пеллеты низкого качества.
  • Небольшая мощность по сравнению с другими горелками;
  • Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.


Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Плюсы и минусы

Преимущества и недостатки такого оборудования, сведенные здесь в одну таблицу, позволят вам более объективно подойти к оценке возможного приобретения. За и против пиролизных котлов

ЗаПротив
Это так называемые котлы длительного горения: можно загрузить партию дров, которые будут гореть очень долго, около 12 часов (на угле при определенных условиях и еще дольше)Но за это придется платить кровными. Эти котлы определенно дороже традиционных твердотопливных. Иногда разница в цене составляет 50–100 %
Топливо сгорает практически полностью, а это значит, что мы используем большую часть его энергетического потенциала. К тому же это минимизирует количество отходов и избавляет от частой чистки котлаИспользуется система принудительного нагнетания воздуха, а это значит, что котел энергозависим, то есть потенциальные перебои электричества превращаются в большую проблему
В качестве топлива могут использоваться крупные дрова. В большинстве случаев можно ограничиваться закладкой неколотого топливаЭффективность работы котла во многом зависит от влажности дров. Обычное требование – влажность не должна превышать 25 %

В видео ниже представлено еще одно мнение. Не стоит его рассматривать как истину в последней инстанции, но задуматься над отдельными вопросами определенно нужно.

А вот еще одно видео от того же ярого противника пиролизных котлов. Некоторые доводы звучат вполне убедительно, но ко многим нужно относиться критически.

Как видите, эксплуатация такого оборудования может иметь некоторые нюансы. В любом случае перед покупкой котла желательно дополнительно ознакомиться с различными предложениями заводов-изготовителей, благо оных на сегодняшний день немало.

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Разновидности устройств

На сегодняшний день есть три разновидности горелок, которые можно устанавливать в отопительный котел. Каждый из видов имеет свои конструктивные решения и особенности работы:

«Каминная» горелка используется для каминов, которые отапливаются с помощью пеллет, а также определенных видов пиролизного котельного оборудования. Процесс горения проходит в чаше, а снизу подается воздух. При этом пеллеты подаются сверху. Необходимо не забывать, что эта конструкция довольно редко используется в промышленных горелках, это объясняется габаритами и необходимостью производить тщательную настройку оборудования.
Стокерный вид. Эта разновидность горелок имеет очень сложную конструкцию и большие размеры. Во время установки оборудования непременно обязан быть грамотно рассчитан угол, это не допустит появления значительного количества золы

Также немаловажно правильно произвести крепление шнекового оборудования для подачи горючего. Из недостатков можно выделить довольно высокие требования, которые предъявляются к качеству загружаемого топлива.

Разработка проекта и чертежей

Своими руками горелку на пеллетах можно сделать, только если правильно разработать предварительно проект, подготовить инструменты для работы и требуемые материалы. При изготовлении самодельной пеллетной горелки в чертежах непременно обязаны быть отображены все детали и элементы конструкции, в том числе камера сгорания, которая представлена трубой с квадратным либо округлым сечением, а также вентилятор, бункер для загрузки горючего и шнековый конвейер.

Периодичность обслуживания котельного оборудования, которое работает в автономном режиме, будет зависеть непосредственно от размеров установленного бункера для загрузки топлива.

Электронная панель управления самостоятельно контролирует работу вентилятора и все данные интенсивности подачи воздуха, что оказывает прямое влияние на скорость сгорания находящихся в топке пеллет.

Во время составления проекта необходимо учесть, что работоспособность главных элементов конструкции, которые представлены шнеком, вентилятором и блоком электронного управления, обеспечиваются с помощью электроэнергии, потому это оборудование является энергозависимым.

Как сделать своими руками?

В качестве основы для пеллетной самодельной горелки можно взять схему, рассчитанную на емкость бункера 17 или 34 кг. Ширина чаши бункера при этом составит 40 и 50 см, а его общая высота — 87,3 и 72,3 см соответственно. Ширина горелок сверху – 20,5 и 14 см соответственно. Стоит присмотреться и к таким чертежам с размерами — они относятся к одной из серийных моделей, но это даже хорошо, поскольку свидетельствует об отличной проработке конструкции.

Конструкции в целом несложны. Однако очевидно, что горелки из обычной конструкционной стали мало прослужат из-за контакта с пламенем, разогревающимся до 1000 градусов и более. Придется подбирать более стойкие материалы.

Своими руками гораздо проще изготовить гравитационную модель

Но к ее созданию надо подходить с большой осторожностью, потому что вероятность ЧП очень уж велика. Наиболее ответственная деталь – «корзина». Прорези в ее задней стенке не должны быть сплошными, к тому же их размер должен быть меньше габарита пеллет

Иначе топливо станет застревать и появится закоксовывание

Прорези в ее задней стенке не должны быть сплошными, к тому же их размер должен быть меньше габарита пеллет. Иначе топливо станет застревать и появится закоксовывание.

Промежуток, отделяющий заднюю стенку от донца корзины, должен быть минимум 6 мм. При этом он должен быть хотя бы на 2 мм меньше габарита пеллет. Переднюю стенку желательно оборудовать сплошными прорезями. В идеале внизу они должны быть открыты. Заднюю стенку наклоняют чаще всего под углом 45 градусов. Обычный расчет часового расхода — на 2-3 кг топлива.

Бункеры важно защищать от «проскока огня». В качестве образцово защищенных подойдут бункеры от горелок «Пеллетрон». Емкости 34 кг хватит для прогрева в течение 24 часов

Вторичный воздушный канал обычно напоминает по форме букву Г с верхним изломом, что гарантирует интенсивное перемешивание и чуть лучший КПД

Емкости 34 кг хватит для прогрева в течение 24 часов. Вторичный воздушный канал обычно напоминает по форме букву Г с верхним изломом, что гарантирует интенсивное перемешивание и чуть лучший КПД.

Чтобы упростить сборку камеры сгорания, придется:

  • начертить развертку;
  • свернуть материал;
  • заблаговременно проклепать или точечно проварить стыки.
