Гидравлический расчет системы отопления

Почему необходимо увеличивать размеры каждого последующего радиатора?

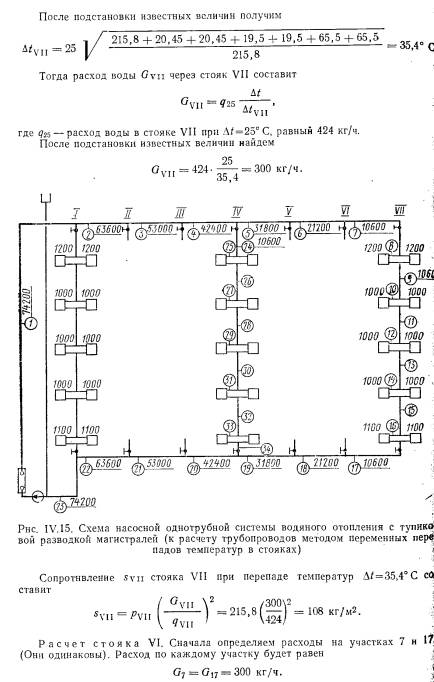

Даже при правильно смонтированной однотрубной системе отопления, ее последние радиаторы будут нагреваться слабее, чем первые. Это происходит потому, что каждый последующий (по ходу движения теплоносителя) радиатор будет забирать около 10°C. Поэтому, для увеличения теплоотдачи последних отопительных приборов рекомендуется использовать многосекционные радиаторы, которые обладают более высокой теплоотдачей. Такое решение, безусловно, увеличивает себестоимость всей системы.

К примеру, однотрубная система отопления смонтирована так, что подающий трубопровод и подводки к радиаторам имеют одинаковый диаметр. В результате более высокого углового сопротивления, в радиатор войдет менее половины теплоносителя, около 45%, остальная часть продолжит движение по подающему трубопроводу. Если в первый радиатор поступил теплоноситель с температурой 60°C, то на выходе из радиатора будет уже 50°C. Далее 60°C-ый теплоноситель в подающей магистрали смешивается с 50°C-ым выходящим из радиатора, в результате этого получается теплоноситель с температурой около 55°C. Таким образом, с каждым последующим радиатором, температура теплоносителя будет уменьшаться примерно на 4,5-5°C (около 7%). Соответственно каждый последующий радиатор необходимо увеличивать на 7% по отношению к предыдущему.

Схема однотрубки с нижним подключением.

Начальные условия примера

Для более конкретного пояснения всех деталей гидравлического просчёта возьмем конкретный пример обычного жилищного помещения. В наличии имеем классическую 2-комнатную квартиру панельного дома, общей площадью 65,54 м2, которая включает две комнаты, кухню, раздельные туалет и ванная, двойной коридор, спаренный балкон.

После сдачи в эксплуатацию получили следующую информацию относительно готовности квартиры. Описываемая квартира включает обработанные шпаклевкой и грунтом стены из монолитных железо-бетонных конструкций, окна из профиля с двух камерными стеклами, тырсо-прессованные межкомнатные двери, керамическая плитка на полу санузла.

Типичный панельный 9-этажный дом на четыре подъезда. На каждом этаже по 3 квартиры: одна 2-комнатная и две 3-комнатных. Квартира расположена на пятом этаже

Кроме того, представленное жильё уже оснащено медной проводкой, распределителями и отдельным щитком, газовой плитой, ванной, умывальником, унитазом, полотенцесушителем, мойкой.

И самое главное в жилых комнатах, ванной и кухне уже имеются алюминиевые отопительные радиаторы. Вопрос относительно труб и котла остаётся открытым.

Энциклопедия сантехника Гидравлический расчет в трехмерном пространстве

Гидравлический расчет в трехмерном пространстве Auto-Snab 3D (дата версии: 17.09.2016 г.) Работает на всех операционных системах Windows Программное обеспечение позволяет делать гидравлические расчеты в трехмерном пространстве. В трехмерном пространстве вводите схемы системы водоснабжения и отопления – программа находит расходы, давления и температуры в цепях в зависимости от физических законов. Видео: Презентация нового программного обеспечения по гидравлическому расчету в трехмерном пространстве. Первое видео, о том, как устроен интерфейс и управление в программе. Купить программу infobos.ru

Гидравлический расчет системы отопления

Проживание в большинстве регионов страны вынуждает заботиться о качественном, надежном и эффективном отоплении собственного жилья. Традиционно для многоквартирных домов применяется централизованное отопление, однако, в последнее время популярными стали автономные системы, которые предусматривают монтаж всех элементов замкнутого контура от котла до радиаторов в пределах одной квартиры.

Частные дома не имеют подвода централизованного топления, поэтому в них установка независимой отопительной системы является неотъемлемым атрибутом жилья. И для автономных систем в квартирах, и для частного сектора требуется грамотный гидравлический расчет системы отопления. Такой подход обеспечит разумный баланс в использовании материалов и получении необходимого результата в виде достаточной температуры в помещении.

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

• Sпомещ – сумма площадей всех комнат, которые требую отопления;
• Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

• северные области – 1,5 – 2 кВт/м2;
• центральная зона – 1 – 1,5 кВт/м2;
• южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)

Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.

Эффективность системы отопления «на глазок»

Во многом суммы таких затрат зависят от:

• требуемых диаметров трубопроводов
• фитингов и соответствующих им приборов отопления
• переходников
• регулировочной и запорной арматуры

Желание минимизировать такие затраты не должно идти в ущерб качеству, но принцип разумной достаточности, некий оптимум, должен выдерживаться. В большинстве современных индивидуальных отопительных комплексов применяются электронасосы для обеспечения принудительной циркуляции теплоносителя, в качестве которого часто используются незамерзающие составы антифризов. Гидравлическое сопротивление таких систем отопления для разных их типов теплоносителей будет разным.

Учитывая постоянно растущую стоимость энергоносителей (все виды топлива, электроэнергия) и расходных материалов (теплоносители, запчасти и пр.), следует с самого начала стремиться заложить в систему принцип минимизации расходов на эксплуатацию системы. Опять же, исходя из их оптимального соотношения для решения задачи создания комфортного температурного режима в отапливаемых помещениях.

Разумеется, соотношение мощности всех элементов отопительной системы должны обеспечивать оптимальный режим подачи теплоносителяк приборам отопления в объёме достаточном для выполнения основной задачи всей системы — обогрева и поддержания заданного температурного режима внутри помещения, независимо от изменения наружных температур. К элементам отопительной системы относятся:

• котел
• насос
• диаметр труб
• регулировочная и запорная арматура
• тепловые приборы

Помимо того, очень неплохо, если в проект изначально будет заложена определённая «эластичность», допускаюшая переход на иной вид теплоносителя (замена воды на антифриз). Кроме того, отопительная система, при меняющихся режимах эксплуатации никоим образом не должна вносить дискомфорт во внутренний микроклимат помещений.

Почему необходимо проводить расчёт газопровода

На протяжении всех участков газопроводной магистрали проводятся расчёты для выявления мест, где в трубах вероятны появления возможных сопротивлений, изменяющих скорость подачи топлива.

Если все вычисления сделать правильно, то можно подобрать наиболее подходящее оборудование и создать экономичный и эффективный проект всей конструкции газовой системы.

Это избавит от лишних, завышенных показателей при эксплуатации и расходов в строительстве, которые могли бы быть при планировании и установке системы без гидравлического расчёта газопровода.

Появляется лучшая возможность подбора нужного размера в сечении и материалов труб для более эффективной, быстрой и стабильной подачи голубого топлива в запланированные точки системы газопровода.

Обеспечивается оптимальный рабочий режим всей газовой магистрали.

Застройщики получают финансовую выгоду при экономии на закупках технического оборудования, строительных материалов.

Производится правильный расчёт газопроводной магистрали с учётом максимальных уровней расхода горючего в периоды массового потребления. Учитываются все промышленные, коммунальные, индивидуально-бытовые нужды.

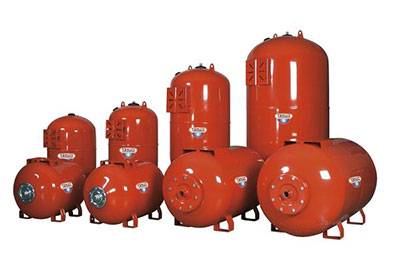

Расчёт объема воды и вместительность расширительного бака

Для расчета рабочих характеристик расширительного бачка, обязательного для любой системы отопления закрытого типа, потребуется разобраться с явлением увеличения объема жидкости в ней. Этот показатель оценивается с учетом изменения основных рабочих характеристик, включая колебания ее температуры. Она в этом случае изменяется в очень широком диапазоне – от комнатных +20 градусов и вплоть до рабочих значений в пределах 50-80 градусов.

Вычислить объем расширительного бака удастся без лишних проблем, если воспользоваться проверенной на практике приблизительной оценкой. Она основана на опыте эксплуатации оборудования, согласно которому объем расширительного бачка составляет примерно одну десятую часть от общего количества теплоносителя, циркулирующего в системе

При этом во внимание принимаются все ее элементы, включая отопительные радиаторы (батареи), а также водяную рубашку котельного агрегата. Для определения точного значения искомого показателя потребуется взять паспорт эксплуатируемого оборудования и найти в нем пункты, касающиеся емкости батарей и рабочего бака котла. После их определения излишки теплоносителя в системе найти совсем несложно

Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть

После их определения излишки теплоносителя в системе найти совсем несложно. Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть.

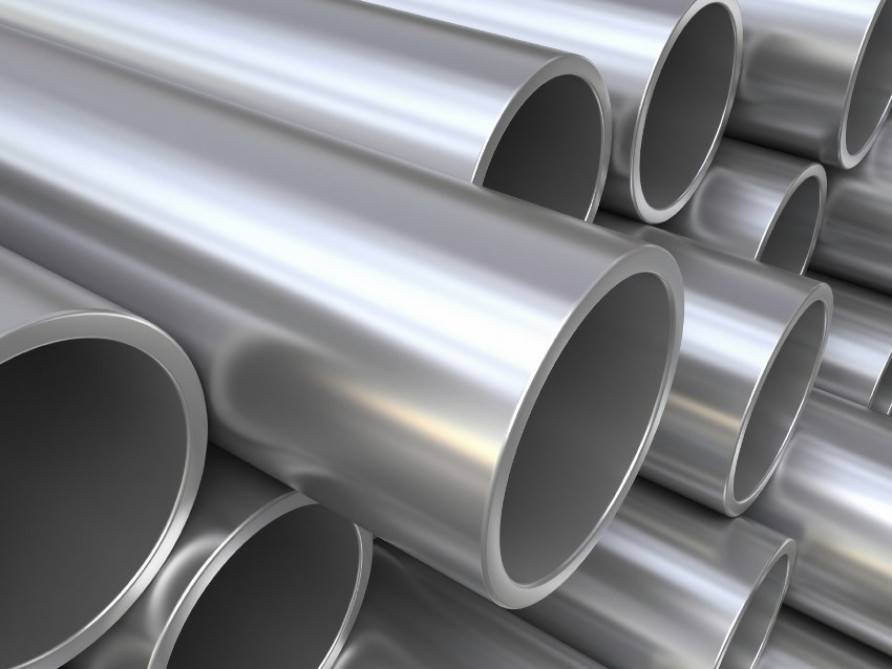

Правила вычисления веса стальной трубы

Многим людям может показаться, что определение массы труб является простым делом

Однако подобный расчет имеет множество нюансов, на которые необходимо обратить внимание

В первую очередь важно запомнить, что при приобретении партии стальных труб обязательно требуется производить проверку веса. Любые расхождения в расчетах могут привести к тому, что материала попросту не хватит

Любые расхождения в расчетах могут привести к тому, что материала попросту не хватит.

Избыток веса может отразиться на строительных характеристиках будущей конструкции. Нагрузка, оказываемая на сооружение, должна находиться в пределах, рассчитанных ранее и указанных в соответствующем чертеже. Вес 1 метра трубы вычисляется с учетом марки стали, из которой выполнено изделие.

Часто случается так, что фактический вес трубы не соответствует удельной массе, прописанной в нормативной документации. Это происходит из-за особенностей производства. Изделие, идеально соответствующее документации, выполнить практически невозможно. Поэтому в ГОСТах указываются допустимые по размерам отклонения.

При определении веса метра стальной трубы рекомендуется воспользоваться сразу несколькими способами. Это позволит свести расчетные ошибки к минимуму. Если для определения массы применяется формула, то тогда рекомендуется достоверность итоговых результатов перепроверить несколько раз.

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов  и вычисления сопротивлений в сложных цепях.

Особенности программ:

• HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
• DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
• «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Подбор диаметров труб

В предыдущих разделах было рассмотрено на примере как следует выполнять теплотехнический расчет и составлять тепловой баланс по помещениям. Исходя из полученной мощности радиаторов и составленной схемы трубопроводов, определяется нагрузка каждого участка трубопроводов, а исходя из зависимости Q (кВт)= G воды (л/мин) определяется расход воды на каждом участке. Это выражение справедливо при температурном перепаде (между подачей и обраткой) в системе отопления 15 °С.

Согласно полученным расходам на каждом участке системы отопления по Таблице №1 выполняется определение диаметров участка трубопроводов. Следует помнить, что размер указан для стальных трубопроводов, то есть условный проход, что приблизительно соответствует аналогичному ВНУТРЕННЕМУ диаметру полимерных трубопроводов.

Таблица №1

Расход, л/мин	5,7	15	30	53	83	170	320
Условный проход	мм	15	20	25	32	40	50	65
Дюймы	1/2	3/4	1	1.1/4	1.1/2	2	2.1/2

Внутренний диаметр полимерных труб можно узнать из таблицы №2.

Таблица №2

Показатели	Наружный диаметр
16	20	26	32	40
Внутренний диаметр, мм	12	16	20	26	32
Толщина стенки трубы, мм	2,0	2,0	2,0	3,0	2,5
Объем жидкости в 1 м. п. трубы, л	0,113	0,201	0,314	0,531	0,855

Цель и ход выполнения расчета

Конечно, за результатами можно обратиться к специалистам либо воспользоваться онлайн-калькулятором, коих хватает на всяких интернет-ресурсах. Но первое стоит денег, а второе может дать некорректный результат и его все равно надо проверять.

Так что лучше набраться терпения и взяться за дело самому. Надо понимать, что практическая цель гидравлического расчета – это подбор проходных сечений труб и определение перепада давления во всей системе, чтобы верно выбрать циркуляционный насос.

Общая схема расчета выглядит таким образом:

• подготовка аксонометрической схемы: когда уже выполнен расчет отопительных приборов, то известна их мощность, ее надо нанести на чертеж возле каждого радиатора;
• определение расхода теплоносителя и диаметров трубопроводов;
• расчет сопротивления системы и подбор циркуляционного насоса;
• расчет объема воды в системе и вместительности расширительного бака.

Любой гидравлический расчет системы отопления начинается со схемы, нарисованной в 3 измерениях для наглядности (аксонометрия). На нее наносятся все известные данные, в качестве примера возьмем участок системы, изображенный на чертеже:

Программа предварительного подбора диаметров трубопровода Flexalen

Главная » Новости » Программа предварительного подбора диаметров трубопровода Flexalen

Программа расчета диаметров

Трубопроводы Flexalex пользуются огромным спросом при создании теплотрасс и систем вoдoснабжeния . Их высокие рабочие характеристики и продолжительный срок эксплуатации позволяют им выдерживать длительную нагрузку в течение десятков лет без необходимости регулярного технического обслуживания. Для удобства своих клиентов компания Thermaflex разработала специальное программное обеспечение, позволяющее произвести тонкий расчет используемых материалов. С учетом условий, в которых они будут использоваться по назначению. Таким образом производитель стремится привлечь большее количество клиентов и улучшить результативность применения теплотрасс. В эти параметры входят предварительно утепленные тpубы, ее производства, и других подобных изделий.

Особенности

Программа, позволяющая осуществить необходимые расчеты, распространяется бесплатно, каждый желающий может перейти на сайт компании Термафлекс и загрузить ее на свой компьютер для дальнейшего использования. На основе введенных в многофункциональный калькулятор данных по способно предоставить такие данные:

• скорость потока (метр в секунду) с учетом внутреннего и наружного диаметра;
• расход воды в литрах на секунду или кубических метрах в час;
• показатель потери давления и температуры в зависимости от длины конструкции;
• температурную нагрузку, которой подвергаются тpубы изнутри и снаружи;
• объем теплоносителя, который может вместить система.

Приложение было разработано не для профессионального использования, однако алгоритмы расчета были разработаны ведущими программистами так, чтобы они результаты максимально соответствовали реальным показателям. Также в программе предусмотрен упрощенный интерфейс, позволяющий использовать ее лицам, не обладающим специальными навыками.

Как использовать

Пользователь должен самостоятельно определить, совместимо ли приложение с его компьютером – во избежание отрицательных последствий следует воспользоваться информацией от разработчика и сравнить с ее с возможностями своего ПК. Основой для написания приложения послужило офисное приложение Microsoft Exсel с применением элементов Visual Basic. Чтобы ПО работало правильно, следует включить такие макросы:

при работе в Microsoft Excel 2003 показатель безопасности макросов не должен превышать средний

Чтобы изменить его, следует открыть верхнее меню, открыть раздел «Сервис», затем перейти в подраздел «Параметры» и открыть окно «Безопасность макросов»;
открывая программу в Microsoft Excel 2007 следует обратит внимание на сообщение от системы безопасности. Характерная отметка появляется вверху приложения

Чтобы исправить неполадку, откройте раздел «Параметры», найдите графу «запуск активного содержимого отключен», и разрешите программному средству использовать внутренние скрипты.

Подбор диаметров

Чтобы подобрать размеры теплоизолированных тpуб в системе теплоснабжения, запустите приложение « Flехalеn -program rus.xls», и откройте вкладку «Расчет». Далее выберите пункт «Отопление», и введите в открывшемся окне показатель нагрева среды, подаваемой на тpубопровод. Дальше вам нужно будет указать длину теплотрассы в метрах, уровень потребления тепловой энергии в постройке и параметр «дополнительное давление насоса». Чтобы завершить процедуру, нажмите клавишу «Расчет». Используя данные, программа продемонстрирует пользователю все ключевые показатели создаваемой вами теплотрассы. Собранная информация позволит определить, насколько эффективной будет система, и поможет в достижении требуемого показателя энергетической эффективности.

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения – м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

Зная эти данные можно сделать упрощенный гидравлический расчет отопительной системы. Результат подобных вычислений можно увидеть в таблице. При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

Считаем расход теплоты по квадратуре

Для приблизительной прикидки отопительной нагрузки обычно используется простейший тепловой расчет: берется площадь здания по наружному обмеру и умножается на 100 Вт. Соответственно, потребление тепла дачным домиком 100 м² составит 10000 Вт или 10 кВт. Результат позволяет подобрать котел с коэффициентом запаса 1.2—1.3, в данном случае мощность агрегата принимается равной 12.5 кВт.

Мы предлагаем выполнить более точные вычисления, учитывающие расположение комнат, количество окон и регион застройки. Итак, при высоте потолков до 3 м рекомендуется использовать следующую формулу:

Расчет ведется для каждого помещения отдельно, затем результаты суммируются и умножаются на региональный коэффициент. Расшифровка обозначений формулы:

• Q – искомая величина нагрузки, Вт;
• Sпом – квадратура комнаты, м²;
• q – показатель удельной тепловой характеристики, отнесенный к площади помещения, Вт/м²;
• k – коэффициент, учитывающий климат в районе проживания.

Для справки. Если частный дом расположен в полосе умеренного климата, коэффициент k принимается равным единице. В южных регионах k = 0.7, в северных применяются значения 1.5—2.

В приближенном подсчете по общей квадратуре показатель q = 100 Вт/м². Подобный подход не учитывает расположение комнат и разное количество световых проемов. Коридор, находящийся внутри коттеджа, потеряет гораздо меньше тепла, чем угловая спальня с окнами той же площади. Мы предлагаем принимать величину удельной тепловой характеристики q следующим образом:

• для помещений с одной наружной стеной и окном (или дверью) q = 100 Вт/м²;
• угловые комнаты с одним световым проемом – 120 Вт/м²;
• то же, с двумя окнами – 130 Вт/м².

Как правильно подбирать значение q, наглядно показано на плане здания. Для нашего примера расчет выглядит так:

Q = ( х 130 + 21 х 120 + 5 х 100 + 7 х 100 + 6 х 100 + х 130 + 21 х 120) х 1 = 10935 Вт ≈ 11 кВт.

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.
