Зачем нужна гидрострелка в системе отопления
В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:
- первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
- второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.
По какому принципу работает гидрострелка
Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.
Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.
Зачем снижать вертикальную скорость в гидрострелке?
Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.
Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.
Уменьшение гидравлического сопротивления в гидрострелке,
Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.
Как узнать, что нужна гидрострелка
Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.
Преимущества использования гидрострелок.
Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.
Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.
Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.
Во сколько обойдется монтаж гидрострелки с коллектором
Мы рассмотрели, что такое и для чего нужна гидравлическая стрелка в отоплении. Теперь попробуем разобраться, во сколько обойдется монтаж подобной конструкции вместе с коллектором и когда необходимо прибегать к такой услуге.
Гидроразделитель с коллектором сами по себе являются недешевыми компонентами. Кроме того, их установка тянет за собой ряд дополнительных затрат. Приведем усредненные цены, которые сегодня существуют на рынке данных услуг:
- Гидравлический разделитель (заводское изготовление) – 200 евро;
- Коллектор (завод.) – 300 евро;
- Обвязка (краны, фитинги) – 100 евро;
- Контроллер (необходим для управления насосами, вынесенными из-под юрисдикции котла) – 400 евро;
- Услуги монтажников (25% от стоимости материалов) – 250 евро.
Итого получается 1250 евро – сумма довольно приличная.Поэтому, прежде чем устанавливать гидрострелку, нужно убедиться, что она действительно необходима. Если специалист, выполняющий монтаж, не является ангажированным, тогда установку разделителя он будет рекомендовать только в случае наличия трех и более отопительных контуров (без учета бойлера).
Обратите внимание. Работу двух насосов, например в системе радиаторов и теплых полов, можно согласовать посредством автоматики котла
Бойлер же всегда имеет приоритет, поэтому при его включении другие насосы отключаются.
Конечно, можно применить гидрострелку с коллектором кустарного производства, схема изготовления которой ничем не будет отличаться от заводского варианта.Однако качество материала и сварных швов вряд ли будет отвечать техническим нормам. Сэкономив на материалах, в итоге можно существенно понизить надежность системы. И хорошо, если поломка произойдет не в разгар отопительного сезона.
Полипропиленовый гидроразделитель – простой, но ненадежный вариант
Какой вывод можно сделать из данной статьи? Во-первых, многофункциональность гидрострелки, о которой так часто говорят, слишком преувеличена. Ее необходимо использовать только в одном случае – для согласования работы нескольких насосов с разной производительностью. Во-вторых, для надежной работы системы лучше использовать разделитель с коллектором заводского производства, а монтаж доверить специалистам, целью которых является не обогащение за счет клиентов, а реальная оптимизация работы автономного отопления.
Расчет гидрострелки с коллектором
Существует несколько методик расчета гидрострелки с коллектором,однако все они сводятся к определению сечения данных конструкций.
Обратите внимание! В интернете можно найти специальные калькуляторы, существенно упрощающие расчет гидрострелки для отопления.Вместе с тем, умение определять диаметр конструкции самостоятельно также будет не лишним. Как минимум, такие знания позволят проверить правильность онлайн-расчета
Формулы для определения диаметра гидравлического разделителя
Рассмотрим две наиболее простые формулы для расчета диаметра гидроразделителя, которые не должны вызвать каких-либо сложностей у рядового потребителя.
Данная формула выведена экспериментальным путем и описывает так называемый метод трех диаметров. Здесь d – это диаметр входных/выходных патрубков.
В этом случае диаметр гидроразделителя определяется с учетом расхода воды в отопительных контурах, где:
- 1000 – коэффициент для преобразования метров в миллиметры;
- Q – разность между расходом котлового и потребительского контуров (м³/с);
- π – константа, равная 3,14;
- V – скорость вертикального движения воды внутри гидрострелки (расчетная величина – 0,1 м/с).
В качестве примера примем расход котла равным 60 л/мин, а отопительного контура – 40 л/мин. Разность составляет 20 л/мин или0,00033 м³/с. Таким образом:
Размер гидравлического разделителя зависит от величины расхода теплоносителя в котле и контуре отопления
Правило расчета коллектора системы отопления
Для обеспечения равновесия и стабильности системы все трубопроводы должны оптимально подходить друг другу по пропускной способности. Главное правило, по которому производится расчет коллектора, звучит так: площадь поперечного сечения гидравлического коллектора равна сумме площадей сечений всех отводящих веток.
Важно! Несоблюдение правила конструирования коллектора приведет к недостаточной интенсивности движения теплоносителя, что негативно отразится на качестве отопления. Правило расчета гидроколлектора выражается в следующей формуле:
Правило расчета гидроколлектора выражается в следующей формуле:
- S – площадь сечения коллектора;
- S1, S2…, Sn – площадь сечения отводящих трубопроводов (входящие ветки в расчет не берутся).
Сечение распределительного коллектора равно суммарному сечению отводящих веток
Установка
Гидрострелка с коллектором
Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.
Гидрострелка из полипропилена
Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.
В зависимости от конфигурации гидрораспределителя понадобится:
- Полипропиленовая труба соответствующего диаметра.
- Тройники, количество которых зависит от количества отопительных контуров.
- Две торцевые заглушки.
Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.
Обвязка с котлом
Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

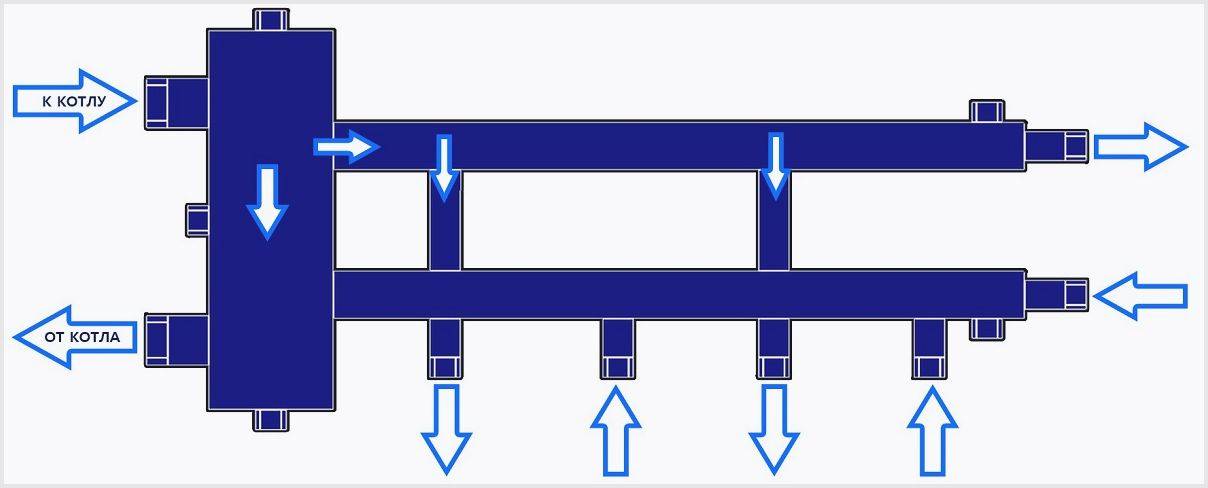

Гидрострелка с коллектором
Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.
Назначение и функции гидроразделителя
Особенности работы систем водяного отопления
В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:
- 1. Система приборов отопления различного типа;
- 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
- 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
- 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.
Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.
- Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
- Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
- Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.
Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.
В системе отопления
Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.
Назначение гидростреки
Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

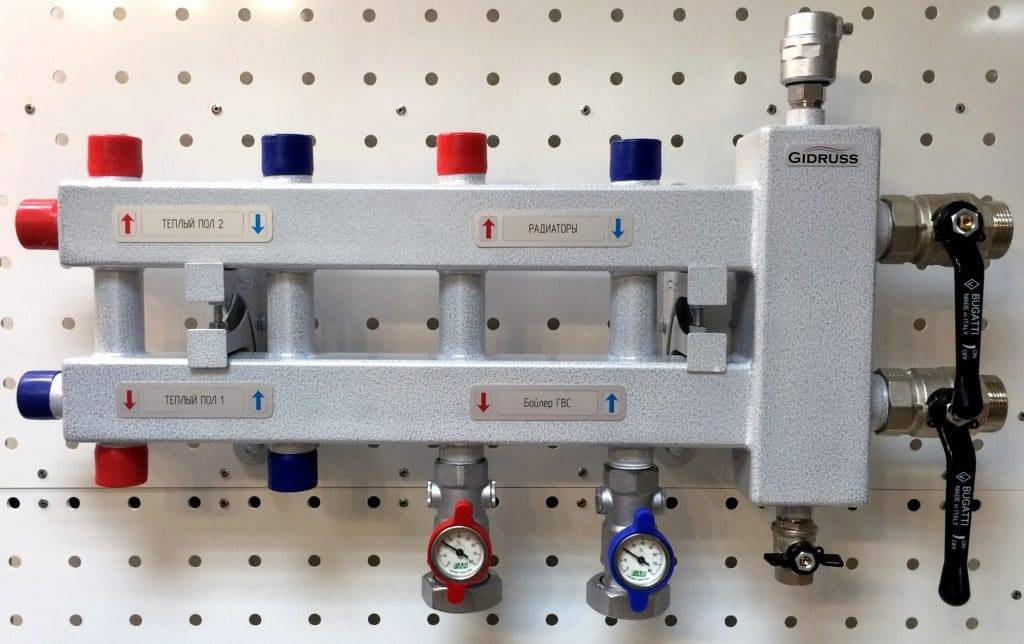

Гидрострелка Gidruss
Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).
Таким образом, основными функциями гидрострелки в системе автономного отопления являются:
- 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
- 2. Снижение взаимного влияния потребителей тепла;
- 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
- 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
- 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.
На чем основуется работа гидрострелки и что она представляет собой
Гидрострелка собой представляет простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Эту деталь можно создать собственными руками, но лучше купить уже готовый вариант. Размеры конструкции зависят от мощности системы обогрева.
Конструктивные детали гидрострелки:
- Две трубки для подачи;
- Две трубки вывода;
- Отводная труба воздуха;
- Патрубок для слива.
Подача и вывод расположены с левой и правой стороны трубы. Отвод воздуха в большинстве случаев устанавливается сверху. Слив ставится снизу. В середине труба не имеет никаких сопутствующих элементов.
Кран Маевского лучше подбирать автоматичный, однако можно установить и воздухоотводчика. Но тогда придется иногда спускать воздушные пробки.
При подсоединении гидрострелки необходимо выполнять все соответствии с инструкциями
Для убирания грязи в конструкции имеется слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше 6-ти. Некоторые модели имеют в собственной конструкции прибор для определения величины давления. Он демонстрирует системное давление.
Почему гидрострелке требуется вертикальная скорость
У такого устройства, как гидрострелка, принцип работы построен на вертикальной направленности. Этому есть свое объяснение.
- Главная причина того, что вертикальная скорость невысока — это присутствие ржавчины и песка в трубах. Эти новообразования оседают на разделителе. Им надо дать возможность осесть.
- Невысокая скорость дает возможность создать естественную конвекцию теплоносителя в гидроразделителе. Холодный поток идет вниз, а горячий поднимается наверх. В результате получается нужный напор температуры.
- Невысокая скорость дает возможность снижения гидравлического сопротивления в гидрострелке. Оно имеет нулевой показатель, но если отбросить две первые причины, то гидроразделитель можно использовать в качестве смесительного узла. Другими словами, происходит сокращение диаметра стрелки и увеличивается ее вертикальная скорость. Это дает возможность экономить материалы. Гидрострелка может использоваться в том случае, когда нет надобности в температурном градиенте, а требуется лишь контур для отопления.
- Маленькая скорость отводит от теплоносителя пузырьки воздуха небольшого размера.

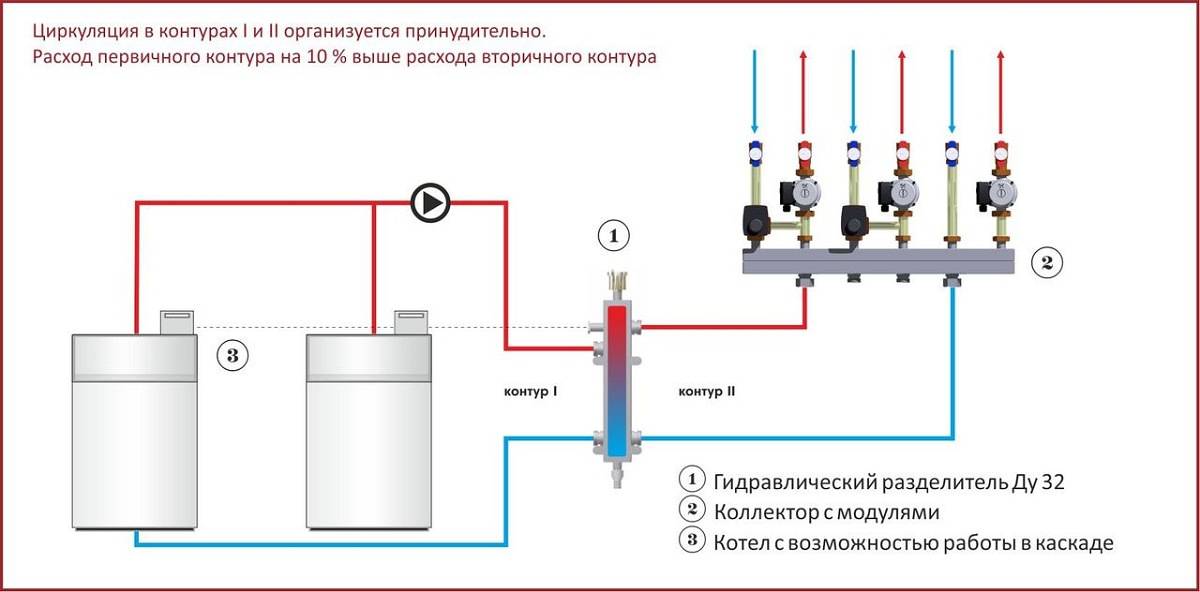

Схема гидроразделителя в системе отопления с коллектором
Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.
Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.
Материалы изготовления гидрострелки:
- Сталь;
- Нержавейка;
- Полипропилен.
Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.
Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.
Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.
Как подобрать параметры
Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.
Параметры, нужные для гидроразделителя
По максимальному потоку теплоносителя
Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.
Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя
Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.
По максимальной мощности котла
Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.
Расчет гидрострелки по мощности котла
Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.
Как найти длину гидрострелки
С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).
Определяем длину гидрострелки из круглой трубы
Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.
Расчётные параметры гидрострелки
Главным опорным параметром для расчёта является скорость теплоносителя на участке вертикального движения внутри гидрострелки. Обычно рекомендуемое значение не более 0,1 м/сек, при любом из двух условий (Q1 = Q2 или Q1 < Q2).
Малая величина скорости обусловлена вполне разумными выводами. При такой скорости находящийся в составе водяного потока мусор (шлам, песок, известняк и т.п.) успевает оседать на дно трубы гидрострелки. К тому же за счёт низкой скорости успевает формироваться необходимый температурный напор.
Два конструктивных вида гидрострелок, на которые обычно проводятся расчёты: 1 – по трём диаметрам; 2 – по чередованию патрубков. Независимо от принятия той или иной методики, базовые параметры расчётов всегда типичные – расход теплоносителя по контурам и параметр скорости
Малая скорость передачи теплоносителя способствует лучшему отделению воздуха от воды для последующего вывода через воздухоотводчик гидравлической системы разделения. В общем, стандартный параметр выбран с учётом всех значимых факторов.
Для расчётов часто используется так называемая методика трёх диаметров и чередующихся патрубков. Здесь конечный расчётный параметр – значение диаметра разделителя.
Исходя из полученного значения, вычисляются все иные требуемые значения. Однако чтобы узнать размер диаметра гидроразделителя, нужны данные:
- по расходу на первом контуре (Q1);
- по расходу на второстепенном контуре (Q2);
- скорость вертикального тока воды по гидрострелке (V).
По сути, эти данные для расчёта всегда имеются.
К примеру, расход на первом контуре составляет 50 л/мин. (из технической характеристики насоса 1). Расход на втором контуре равен 100 л/мин. (из технической характеристики насоса 2). Значение диаметра гидрострелки вычисляется формулой:
Формула для расчёта диаметра трубы гидрострелки в зависимости от параметров расхода теплоносителя (расход по характеристикам насоса) и скорости вертикального протока
где: Q – разница расходов Q1 и Q2; V – скорость вертикального протока внутри стрелки (0,1 м/сек.), π – постоянная величина 3,14.
Между тем диаметр гидравлического разделителя (условный) допустимо выбирать, пользуясь таблицей примерных стандартных величин.
| Величина мощности котла, кВт | Входной патрубок, мм | Диаметр гидрострелки, мм |
| 70 | 32 | 100 |
| 40 | 25 | 80 |
| 25 | 20 | 65 |
| 15 | 15 | 50 |
Параметр высоты для устройства разделения тепловых потоков не критичен. Фактически высоту трубы можно брать любую, но с учётом уровней подвода входящих/исходящих трубопроводов.
Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами
Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
