Контроллеры заряда солнечной батареи

Режим Разряд

Если при старте программы напряжение на АБ ниже Umax, включается дозаряд АБ с током Is. После достижения напряжения Umax начинается разряд АБ с током Ii. Ведется подсчет емкости АБ.

Когда напряжение на АБ достигнет Umin разряд прекращается, на индикатор выводится индикация разряд выкл и емкость на АБ-???.?AH Vm 11.0 – минимальное напряжение на АБ.

Если истекло время дозаряда или разряда (для дозаряда и заряда устанавливается время H) – остановка программы, индикация ERROR.

Если ток заряда или разряда превысил установленные на 0.2 – остановка программы, индикация ERROR в верхней строке. В нижней строке ток, при котором произошло отключение.

Источники

  • https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
  • https://www.rlocman.ru/shem/schematics.html?di=582543
  • https://KotelSibir.ru/kotel/samodelnyj-kontroller-zaryada-solnechnoj-batarei.html
  • https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
  • https://batareykaa.ru/kontroller-zaryada-solnechnoj-batarei/
  • https://BurForum.ru/teoriya-i-opyt/kontroller-solnechnoj-batarei-shema.html

Почему падает заряд

У всех АКБ есть определённая ёмкость, прописанная в Ач. На легковых авто чаще всего встречаются батареи на 60-80 Ач. То есть при 60 Ач устройство может в течение 60 часов выдавать ток, сила которого составит 1 Ампер. Но это в теории.

На практике всё иначе. Как только происходит запуск мотора, заряд сильно падает. Но он компенсируется за счёт работы генератора. Не все водители ездят много и часто, а потому генератор попросту не успевает восполнить весь заряд. Доказано, что в большинстве случаев авто эксплуатируются с постоянным недозарядом.

Ёмкость может уменьшаться под воздействием разных факторов:

  • плохое крепление, механические повреждения;
  • проблемы в электрооборудовании;
  • нарушение целостности электропроводки;
  • процессы сульфатации;
  • езда по городу короткими поездками;
  • низкая температура окружающей среды и пр.

Поскольку большинство водителей ездят именно в таких условиях, периодически проверять состояние и заряд АКБ нужно обязательно.

Как подключить контроллер заряда для солнечных батарей?

Этот прибор может находится внутри инвертора, а также может быть, как отдельным инструментом.

Задумываясь о подключении следует учитывать характеристики всех составляющих электростанции. К примеру, U не должно быть выше того с которым может работать контроллер.

Установку нужно выполнять в то место где не будет влаги. Дальше приведем варианты подключения двух распространенных типов контроллеров для солнечной батареи.

Подключение МРРТ

Это достаточно мощное устройство и подключается определенным образом. На концах проводов с помощью которых он подсоединяется имеются медные наконечники с зажимами. Минусовые клеймы прицепляемые к контроллеру нужно снабдить переходниками предохранителями и выключателями. Подобное решение не даст потерять энергию и сделает солнечную электростанцию более безопасней. Напряжение на солнечных панелях должно соответствовать напряжению контроллера.

Перед тем как включить устройство mppt в цепь переключите выключатели на контактах в положение «Выкл» и вытащите предохранители. Все это делается по такому алгоритму:

  1. Выполнить сцепление клеймов АКБ и контроллера.
  2. Прицепить солнечные панели к контроллеру.
  3. Обеспечить заземление.
  4. Поставить на контролирующий прибор датчик отслеживающий уровень температуры.

Выполняя данную процедуру следить за правильностью полярности контактов. Когда все будет выполнено переведите выключатель в положение «ВКЛ» и вставьте предохранители. Правильность работы будет заметна если на табло контроллера высветится информация о заряде.

Подключение солнечной батареи к контроллеру PWM

Чтобы это сделать выполните простой алгоритм соединения:

  1. Кабеля АКБ сцепите с клеймами контроллера pwm.
  2. У провода с полярностью «+» нужно включить предохранитель для защиты.
  3. Соедините провода от СБ контроллером заряда солнечной батареи.
  4. Присоедините лампочку на 12 вольт к выводам нагрузки контроллера.

В момент подключения соблюдайте маркировку. В противном случае приборы могут поломаться. Не следует соединять инвертор с контактами контролирующего устройства. Он должен цепляться к контактам АКБ.

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Дело в том, что декабрьские значения солнечной радиации меньше среднегодовых примерно на порядок. Поэтому для полностью автономной работы электростанции зимой требуется в 7–8 раз больше панелей, чем летом. Это существенно увеличивает вложения, но уменьшает срок окупаемости. Перспектива введения «зеленого тарифа» выглядит вполне ободряюще, но даже на сегодняшний день можно заключить договор на поставку электроэнергии в сеть по оптовой цене, которая втрое ниже розничного тарифа. И даже этого достаточно, чтобы выгодно продавать 7–8 кратный излишек выработанной электроэнергии в летний период.

Контроллеры

Известный факт, что полное разряжение, как и чрезмерная зарядка, влияют на дальнейшую работу аккумуляторных батарей. Особо чувствительными являются свинцово-кислотные аккумуляторные панели. Для предохранения батарей от этих нагрузок и служит регулятор. При максимальной зарядке АКБ (аккумуляторной батареи) с помощью контроллеров уровень тока будет понижен, при понижении заряда до критических значений подача энергии будет остановлена.

Типы контроллеров

Существует несколько типов регуляторов: On/Off, ШИМ и МРРТ.

Перед подбором устройства необходимо ответить на два основных вопроса:

Какое напряжение на входе?

Какой номинальный ток?

Автоматический контроллер заряда с регулятором MPPT для солнечных батарей

Как и у большинства устройств, обязательно наличие прочностного запаса. Максимальное напряжение контроллера должно превышать общее напряжение на 20 процентов. Для определения запаса номинального тока нужно к величине тока короткого замыкания солнечных батарей прибавить 10–20 процентов, также данное значение зависит от типа регулятора. Эти данные можно найти в технических паспортах контроллеров. Например, для контроллера солнечных батарей SOL4UCN2 (ШИМ) выходное напряжение тока принимает значения 3 вольта, 6 вольт, 12 вольт. Также возможно подобрать контроллеры с выходным напряжением 36 или 48 вольт. К тому же необходимо предусмотреть инвертор для преобразования тока.

Контроллеры On/Off

В линейке контроллеров являются простейшими и, соответственно, недорогими. Когда заряд аккумулятора достигает предельного значения, контроллер разрывает соединение между солнечной панелью и батареей посредством реле. В действительности батарея не полностью заряжена, что оказывает влияние на дальнейшую работоспособность аккумулятора. Поэтому несмотря на низкую стоимость, лучше не использовать регулятор данного типа.

Контроллер On/Off для солнечных батарей

ШИМ (PWM) – контроллеры

Для этого типа контроллера применена технология широтно-импульсной модуляции. Преимуществом является прекращение заряда аккумуляторной батареи без отсоединения солнечных модулей, что позволяет продолжить зарядку АКБ до максимального уровня. Рекомендованная область применения – системы с небольшой мощностью (до 48 вольт).

МРРТ – контроллеры

Maximum power point tracker контроллер появился 80-х годах. Самым эффективным по праву считается именно этот тип контроллера. Он отслеживает максимальный энергетический пик и понижает напряжение, но увеличивает силу тока, не изменяя мощность. Благодаря высокому коэффициенту полезного действия МРРТ – контроллеры сокращают срок окупаемости солнечных станций. Выходные напряжения варьируются от 12 до 48 вольт.

Самодельные контроллеры

Безусловно, можно сделать контроллер своими руками. Прототипом служит . В его схеме с помощью реле коммутируется сигнал, полученный с ветрогенераторов или солнечных батарей. Реле управляется посредством пороговой схемы и полевого транзисторного ключа. Подстроечные резисторы регулируют пороги переключения режима.

Схема для создания контроллера своими руками

В данной схеме использовано 8 резисторов в качестве нагрузки для утилизации энергии. Эта схема является первоначальной, ее можно упростить самостоятельно, а можно прибегнуть к помощи достоверных источников. Несмотря на очевидную простоту конструкции, не рекомендуется использовать контроллеры, созданные своими руками, во избежание неблагоприятных последствий, таких как порча АКБ, например (при напряжениях 36–48 вольт).

Гибриды

Гибридным контроллером считается контроллер, использующий энергию ветра и солнца. Его преимуществом является возможность использование двух источников тока (ветрогенератора или солнечной батареи) совместно или попеременно. Незаменим для автономных производств.

Дополнительные функции аккумуляторных батарей

Прогресс не стоит на месте и благодаря ему можно подобрать контроллер с нужными характеристиками для каждого потребителя индивидуально. Модель контроллера может включать в себя дисплей с выводом информации о батарее, реле, солнечных панелях, количестве заряда, напряжении (вольт), токе. Также может присутствовать система оповещения при приближении разрядки и таймер для активации ночного режима. Существуют контроллеры с возможностью подключения к компьютеру.

Контроллер с возможностью подключения к компьютеру I-Panda SMART 2

Критерии выбора контроллера

Контроллер процесса зарядки аккумуляторов для солнечных панелей является очень важным элементом системы энергоснабжения. Разнообразный ассортимент моделей может немного озадачить при выборе устройства.

Подобрать подходящую модель проще, если при покупке взять во внимание следующие критерии:

  1. Показатель входного напряжения. Данное значение выбранного прибора должно быть выше примерно на 20% показателей напряжения батарей, которые генерируют преобразователи солнечного света в ток.
  2. Значение общей мощности батарей. Оно не должно быть выше показателя тока на выходе.

Современные модели имеют ряд дополнительных функций, предназначенных для повышения безопасности при использовании регуляторов процесса зарядки. Устройства управления процессами зарядки-разрядки могут иметь защиту от воздействия погодных условий, излишней нагрузки, коротких замыканий, перегрева, а также от неправильного подключения (это касается несоблюдения полярности). Поэтому выбирать прибор следует не только в зависимости от описанных критериев, но и с учетом функций защиты, которые лучшим образом обеспечат безопасную эксплуатацию устройства.

Подбор контроллера по напряжению и току солнечных батарей и акб

Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.

Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.

Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.

Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.

У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.

Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.

Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.

Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.

В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.

Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:

  • 800Вт при напряжении АКБ электростанции 12В;

  • 1600Вт при напряжении АКБ электростанции 24В;

  • 2400Вт при напряжении АКБ электростанции 36В;

  • 3200Вт при напряжении АКБ электростанции 48В.

Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 – 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.

Принцип работы

При отсутствии тока с солнечной батареи контроллер находится в спящем режиме. Он не использует ни одного вата из аккумулятора. После попадания солнечных лучей на панель электрический ток начинает поступать к контроллеру. Он должен включиться. Однако индикаторный светодиод вместе с 2 слабыми транзисторами включается только тогда, когда напряжение тока достигнет 10 В.

После достижения такого напряжения ток будет проходить через диод Шоттки к аккумулятору. Если напряжение поднимется до 14 В, начнет работать усилитель U1, который откроет транзистор MOSFET. В результате светодиод погаснет, и состоится закрытие двух не мощных транзисторов. Аккумулятор заряжаться не будет. В это время будет разряжаться С2. В среднем на это уходит 3 секунды. После разрядки конденсатора С2 гистерезис U1 будет преодолен, MOSFET закроется, аккумулятор начнет заряжаться. Зарядка будет происходить до момента, когда напряжение поднимется до уровня переключения.

Зарядка происходит периодически. При этом ее продолжительность зависит от того, каким является зарядный ток аккумуляторной батареи, и насколько мощные подключенные к ней устройства. Зарядка длится до тех пор, пока напряжение не станет равным 14 В.

Схема включается за очень короткое время. На ее включение влияет время зарядки С2 током, который ограничивает транзистор Q3. Ток не может быть больше 40 мА.

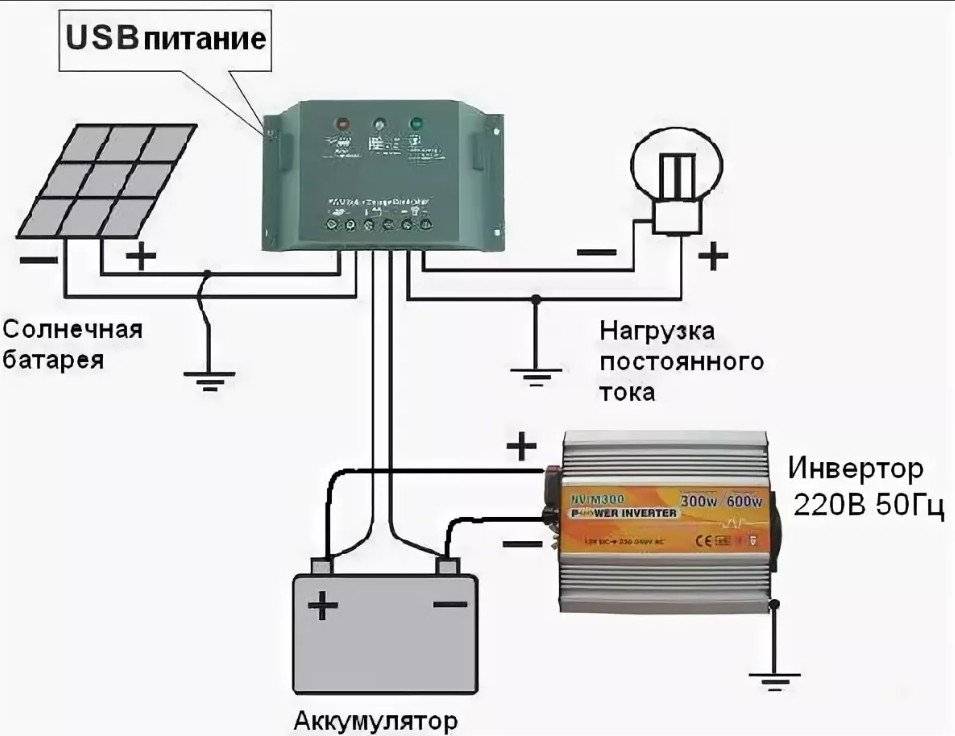

Схема подключения солнечных батарей.

Все комплектующие нужно подключать в строгой последовательности.

Сначала нужно с помощью медного кабеля подключить аккумулятор к контроллеру плюс – плюс, минус – минус. На контроллере есть нарисованный значок аккумулятора.

Затем подключаем солнечную батарею к контроллеру плюс – плюс, минус – минус. На контролере также нарисован значок солнечной батареи возле соответствующих контактов для подключения. Если нужно установить несколько панелей, то их подключают параллельно.

Следующий шаг – подключение инвертора к аккумулятору плюс – плюс, минус – минус.

При несоблюдении полярности при подключении контроллер может выйти из строя.

Подбор контроллера по напряжению и току солнечных батарей и акб

Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.

Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.

Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.

Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.

У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.

Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.

Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.

Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.

В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.

Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:

  • 800Вт при напряжении АКБ электростанции 12В;
  • 1600Вт при напряжении АКБ электростанции 24В;
  • 2400Вт при напряжении АКБ электростанции 36В;
  • 3200Вт при напряжении АКБ электростанции 48В.

Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

  • регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
  • отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

ПараметрОписание
МощностьЗависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного.
Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз.
Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжениюРекомендованное соотношение (вольтаж/мощность СЭС):

  • 12 В /600 Вт;
  • 24 В/ 600…1500 Вт;
  • 48 В/ больше 1500 Вт.
КПДЭто малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес1 кг — 100 Вт.
Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигналаМеандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы.
Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов.
Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазныйТрехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

На что смотреть при выборе?

При покупке контроллера заряда нужно учитывать:

  • Мощность установки.
  • Количество батарей.
  • Напряжение системы (12, 24 вольта, или иные, в зависимости от конструкции и соединения панелей).
  • Ток заряда.

Некоторые батареи продаются с возможностью использования в цепях 12 и 24 вольта, например, BlueSolar MPPT.

Ток заряда – характеризует скорость зарядки ваших АКБ. Обычно его выбирают по формуле «Емкость/10», т.е. для аккумулятора емкостью в 50 А/ч достаточно тока в 5 А. Однако, если у вас стоит целая батарея аккумуляторов, общей емкостью в 200 А/ч, тогда понадобится контроллер способный выдать ток до 20 А, это минимум.

Простейшие контроллеры типа Откл/Вкл (или On/Off)

Аппараты данного вида относятся к самым простым и, как следствие, они считаются самыми дешевыми. При получении аккумулятором предельного заряда, специальное реле осуществляет разрыв цепи и ток от солнечной панели прекращает свое поступление. Фактически, во многих случаях батарея оказывается заряженной не до конца, что отрицательно сказывается на ее последующей работоспособности. В связи с этим, такие регуляторы нежелательно применять в качественных системах.

Контроллеры для солнечных батарей типа включения-отключения обладает крайне ограниченной функциональностью. Хотя он и предотвращает перегрев и перезарядку батареи, тем не менее, полного заряда не обеспечивает. Ток может достичь максимального значения и это вызовет отключение, однако сам заряд АКБ в этот момент составляет всего лишь 70-90%, то есть является неполным.

Подобное состояние также отрицательно сказывается на общей функциональности батареи и постепенно приводит к снижению эксплуатационного ресурса. В таких ситуациях для полноценной зарядки дополнительно требуется не менее 3-4 часов.

Способы подключения контроллеров

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.

Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.

Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

  1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
  2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
  3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
  4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В этом материале более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.

Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.

Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением солнечных панелей к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

  1. Выключатели панели и аккумулятора перевести в положение «отключено».
  2. Извлечь защитные предохранители на панели и аккумуляторе.
  3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
  4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
  5. Соединить кабелем клемму заземления с шиной «земли».
  6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».
