Печка на опилках длительного горения своими руками: схема, инструкция и рекомендации

Некоторые советы – что поможет улучшить работу печи

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под  дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах

Универсальный характер обогревательных устройств особенно привлекает внимание населения

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой

Так же важно обеспечить оборудование дымоходом для печи или котла

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Котлы на опилках: варианты комплектации и принципиальные схемы работы

Рассмотрим несколько вариантов котельного оборудования, предназначенного для отопления жилого или дачного дома.

Котельная установка на опилках

Наиболее удобной и современной является автоматизированная водогрейная установка, работающая на опилках, щепе, стружке. При наличии большого объема крупнофракционной части топлива можно приобрести дробильную машину для переработки крупной фракции в мелкую.

Установка включает в себя следующие узлы:

  • Бункер для топлива
  • Газогенератор
  • Котел водогрейный (камера сгорания и теплообменник)
  • Блок автоматического управления

Проектом жилища могут быть предусмотрены различные варианты размещения оборудования: полностью снаружи или внутри помещения, а также с выносом отдельных узлов наружу.

Описание процесса работы котельной установки на опилках

Опилки выгружаются в отопительный бункер автосамосвалом (трактором, фронтальным погрузчиком). Для предупреждения слеживания опилок в бункере предусмотрен ворошитель для периодического их рыхления . По транспортеру (ленточному или шнековому) опилки подаются в камеру газогенерации, где в режиме медленного горения происходит термическое разложение топлива с выделением пиролизного газа. Подача топлива на транспортер и в камеру газогенерации осуществляется автоматически.

Пиролизный газ, поступающий из газогенератора в камеру сгорания, выгорает полностью, нагревая воду. Содержание в дымовых газах несгоревших компонентов минимально: окиси углерода всего до 1%, окиси азота до 300 мг/м³. В камеру сгорания вентилятором подается горячий воздух, что способствует глубокому выгоранию компонентов пиролизного газа.

Система автоматики управляет следующими процессами :

  • Подачей топлива в газовый генератор
  • Подачей вентилятором горячего воздуха пропорционально объему топлива в камере сгорания
  • Температурой теплоносителя и ее изменением
  • Пожаротушением

Котлы на и опилках HARGASSNER (Австрия) являются типичным оборудованием такого уровня, используемым для отопления частных домов. гостиниц, офисов, коттеджей в Европе. Мощность таких котлов 25 — 55 кВт, отапливаемая площадь 200-600 кв. м.

Отечественные котлы на опилках

Отечественные производители также предлагают широкий выбор котлов на опилках и пеллетах для отопления индивидуального жилья и небольших производственных помещений.

Предлагаемые котлы, в основном, пиролизные, работающие в автоматическом режиме. Технологически процесс горения аналогичен приведенному выше. Единственное отличие от импортного оборудования состоит в том, что российские котлы, как правило, не обеспечены автоматическими линиями подачи топлива.

Автоматика регулирует работу вентилятора поддува для стабильной заданной температуры теплоносителя, которая задается блоков управления. При плановом или аварийном отключении вентилятора котел продолжает работать на пониженной мощности. Закладка опилок, стружки и других отходов дерева выгорает в них в течение 4-12 часов, в зависимости от выбранного режима горения.

  • Подробный обзор эксплуатационных качеств отопительных котлов «Будерус» и отзывы их владельцев приведены здесь .
  • О преимуществах инфракрасных обогревателей для дачи читайте тут .

Зарядка печи — требуется умение

Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Верхняя часть конуса должна иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем самым. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две трети объема печи.

Печь на опилках — запуск

Когда опилки загружены и утрамбованы, убираем конус. В опилках образовалось конусообразное отверстие. В топку закладываем небольшое количество щепок и поджигаем их. У них одна задача — поджечь опилки. За счет тяги, проходящей через отверстие в опилках, они быстро разгораются, можно в самом начале плеснуть немного керосина или солярки, а можно обойтись и без них. Когда опилки начнут гореть, можно закрывать крышку. Как видим, топка потребовалась нам только для разжигания, в остальное время весь процесс горения будет происходить внутри печи.

Песочный затвор – просто и эффективно

Печь приступила к работе. Если у вас есть сомнения в герметичности крышки, можно устроить простой песочный затвор, как показано на рисунке.

Песочный затвор

Но если дымоход правильно подобран и тяга хорошая, дыма из-под крышки быть не должно. С помощью дверцы можно отрегулировать тягу.

Пиролиз – проще некуда

В зависимости от объема вашей печи она будет согревать теплицу в течение нескольких часов. Так, к примеру, подобная печь, изготовленная из пропанового баллона, может работать без дозаправки в течение 8 – 10 часов. Что касается 200-литровой бочки, продолжительность работы без дозаправки достигает более 30 часов. Все зависит от регулируемой тяги и температуры окружающего воздуха. Длительность работы пиролизной печи обусловлена использованием, помимо горения опилок, горения газов, выделяемых опилками. Это своего рода простейший вариант пиролизной печи.

Но самое интересное заключено в следующем:

  • Если у вас нет двух бочек, можно изготовить данную печь и без топки разжигания.
  •  Просто установите бочку на ножки, приварите дымоход, прорежьте нижнее отверстие, заправьте опилками, закройте крышку и можно запускать.

Конечно, разжигать будет не совсем удобно, но печь будет работать не хуже. Просто для разжигания потребуется керосин, солярка или немного отработанного масла. Регулировать тягу можно с помощью заслонки установленной в трубе дымохода.

Водогрейный контур – вариант для отопления дома

Буржуйку можно без особых усилий переделать в котел замедленного горения для водяного отопления. Вместо экрана устанавливаем П-образную металлическую водогрейку, которая также отразит ИФ-лучи. Ее устанавливаем на том же расстоянии, что и экран. Установка вплотную охлаждает печь, снижается ее эффективность. Буржуйка, как на чертеже, вырабатывает 15 кВт, поэтому может обогреть 25 м2 помещения. Если нужды в водяном отоплении нет, можно пользоваться водогрейкой для бытовых нужд.

Намерение изготовить буржуйку с длительным горением для обогрева большей площади, бесперспективно. Увеличение размеров приведет к ухудшению качественных показателей. В большом топливнике наблюдается вялая циркуляция, выделение газов недостаточное, помещение плохо прогревается. Если заполнить топку дровами доверху, просто не останется места, чтобы образовался конвекционный вихрь. Вывод однозначный: размеры буржуйки определяют свойства пиролизного газа.

Но все-таки более мощный котел длительного горения для водяного отопления разработан. Повторить промышленные образцы сложно, но конструкцию, представленную на чертеже, можно собрать дома.

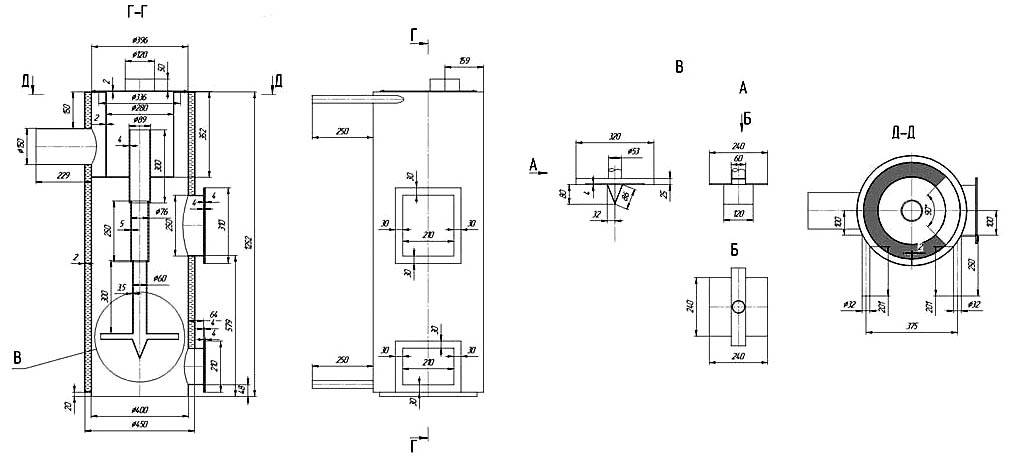

Особого внимания заслуживает узел В с телескопической штангой для регулирования потока кислорода. Агрегат развивает мощность 35 кВт при работе на угле и пеллетах, горение продолжается 12 часов. На дровах эффективность ниже, они сгорают за 8 часов.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

  • Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
  • Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
  • Нагрев лежанок.
  • Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

  • отопительная печь прямоугольная;
  • Т-образная;
  • круглая печь;
  • русская печь с лежанкой;
  • малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

  • Канальные с принудительным движением газов.
  • Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

  • Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
  • Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
  • КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
  • Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Устройство установки

В своем составе такое оборудование имеет специальную заслонку. С её помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок возникает топочный газ c образованием большого количества тепла.

Выделяют две разновидности оборудования длительного горения:

  1. Первая предполагает подъем печного газа при сгорании топлива вверх, через спрессованные опилки с последующим попаданием в дымоход.
  2. Другой его вид отличается тем, что газ, поднимаясь, оказывается во внешнем контуре. Именно там происходит его остывание, после чего через всё тот же дымоход он утилизируется.

Обычная модель печи длительного горения включает определенный набор компонентов. Благодаря им обеспечивается эффективный обогрев и экономия топлива.

Наиболее значимыми в её составе являются:

  1. Топливный бак. Он снабжен заслонкой, с помощью которой можно регулировать поступление в камеру розжига первичного воздуха.
  2. Камеры дожигания. Они имеют отверстия, через которые в топку поступает вторичный воздух.
  3. Дымоход.

Преимущества оборудования

Эта разновидность печного оборудования имеет определенные достоинства. Именно благодаря им оно по-прежнему востребовано.

Его главными преимуществами являются:

  1. Значительная продолжительность работы печки на одной закладке. В зависимости от используемой модели, процесс горения может длиться 6-20 часов.
  2. Автономность работы. При обогреве помещения с использованием такой конструкции постоянный контроль за ней не требуется.
  3. Незначительные габариты и малый вес.
  4. При размещении установки нет необходимости в создании фундамента.
  5. Длительный простой устройства никак не влияет на срок службы. Это особенно значимо, если оно применяется на даче.
  6. Полное сжигание топлива и минимальное количество золы.
  7. При работе оборудования дым образуется в минимальном количестве.
  8. Возможность изготовления конструкции своими руками из доступных материалов. Часто вполне хватает подручных средств для того, чтобы получить в распоряжение такое полезное изделие.

В этом видео вы узнаете, как изготовить печь длительного горения:

Если говорить про недостатки, то каких-то серьезных минусов у печей длительного горения нет. Однако имеются условия, в которых они являются не самым лучшим выбором. Для больших домов такие приборы не подходят. Основное их назначение — создание теплой атмосферы в постройках небольшой площади.

Как усовершенствовать бюджетную модель

Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.

Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.

Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.

Печи и котлы для работы на опилках

Существует 2 вида топок, которые отличаются по способу подачи воздуха:

  • сверху, через опускающийся воздуховод;
  • снизу, через заранее сделанный канал в опилках.

Самые известные печи и котлы первого типа – это устройства под маркой Стропува. Их выпускают как в виде печей, так и котлов.

Как мы уже говорили в статье (Топливо из опилок), отличие между печами и котлами в том, что первые греют воздух напрямую, а вторые нагревают теплоноситель. Затем теплоноситель, в роли которого может быть, как вода, так и воздух, поступает по трубам в комнаты и обогревает их.

С опускающимся воздуховодом

Печи и котлы длительного горения Стропува устроены так:

  • корпус выполнен из трубы диаметром 50–70 см;
  • в этом корпусе прорезаны две дверцы – загрузочная сверху и прочистная снизу;
  • через крышку проходит телескопическая труба (в самодельных устройствах ее заменяет обычная труба большой длины) – воздуховод;
  • к нижней части воздуховода приварен стальной круг толщиной 10 и шириной немного меньше внутреннего диаметра корпуса;
  • к верхней стороне диска прикреплены цепочка или стальной тросик для подъема воздуховода;
  • к нижней стороне диска приварены уголки или швеллеры, создающие оптимальный зазор между диском и топливом;
  • отверстие для выхода дыма сделано немного выше прочистной дверцы.

Работают на опилках такие котлы и печи так:

  • подняв с помощью тросика или цепочки воздуховод, печь или котел загружают опилками, максимально утрамбовывая их;
  • загрузив опилки, сверху укладывают растопку – бумагу и различные щепки;
  • дождавшись, когда растопка разгорится, опускают воздуховод и закрывают загрузочную дверку;
  • подачу воздуха устанавливают на максимум, из-за чего верхний слой опилок разгорается и печь/котел переходит в рабочий режим;
  • огонь и дым поднимаются через пространство между диском и корпусом и нагревают как воздуховод, так и корпус;
  • печь начинает излучать тепло, а котел нагревает водяную рубашку;
  • по мере прогорания опилок их уровень становится все ниже и следом за ним опускается воздуховод, такая система обеспечивает постоянный приток воздуха в зону горения и оптимальный режим сжигания топлива.

С нижним подводом воздуха

Котлы и печи без опускающегося воздуховода устроены и работают несколько иначе. У них воздуховод подходит к топке снизу.

Такие отопительные устройства загружают через откидную крышку. Дымоход подключен чуть ниже откидной крышки.

Откидную крышку герметизируют асбестовым шнуром или лентой.

Во время загрузки в воздуховод вставляют длинную деревянную заглушку конусной формы (верхний диаметр в 1,5–3 раза больше нижнего).

Опилки плотно утрамбовывают и после окончания загрузки вытаскивают заглушку – через получившийся канал к верхнему горящему слою опилок поступает воздух.

После того как опилки разгорелись, снижают подачу воздуха и печь или котел переходит в режим длительного горения (тления).
