Подсистемы и функции
Любая схема автоматизации котельной включает в себя подсистемы контроля, регулирования и защиты. Регулирование осуществляется путем поддержания оптимального режима горения заданием разряжения в топке, расхода первичного воздуха и параметров теплоносителя (температуры, давления, расхода). Подсистема контроля выводит фактические данные о функционировании оборудования на человеко-машинный интерфейс. Приборы защиты гарантируют предотвращение аварийных ситуаций при нарушении нормальных условий эксплуатации, подачу светового, звукового сигнала или останов котлоагрегатов с фиксацией причины (на графическом табло, мнемосхеме, щите).
Лучшие производители систем автоматики и безопасности котлов
Лучшими производителями систем автоматики для бытовых котлов на российском рынке считаются компании: Овен, Орион, Eurosit, Nech st24 wpa 120, Honeywell и Atos wpa 120.
Овен
Автоматика для котлов ОВЕН функционирует с применением контроллеров ОВЕН ПЛК с ТРМ составляют комплекс защиты и управления запорно-регулирующей арматурой и клапанами, что обеспечивает экономное ведение процесса сгорания топлива и энергоэффективность агрегатов, как одноконтурных, так и двухконтурных.
Приборы, оснащены интерфейсами связи RS485/RS232 позволяющие интеграцию в общую автоматизированную систему, нескольких объектов управления и защиты, при работе на нескольких отопительных котлах.
Орион
Автоматика “Орион ” механического типа для котлов на газовом топливе. Укомплектована электрическим датчиком тяги и системой розжига пьезоэлектрического типа. Защита котла осуществляется при отрыве факела и низком давлении тяги. Автоматическое регулирование происходит по параметру низкой температуры обратного теплоносителя. В этом случае по сигналу от датчика температуры клапан-регулятор увеличивает расход газа на горелку и, наоборот, при высокой температуре воды в отопительном контуре, расход газа уменьшается.
Eurosit
Евросит 630 – итальянская газовая автоматики для котлоагрегата с энергонезависимым клапаном, модуляционным термостатом и функцией запуска горелочного устройства, запускается в работу ручным способом, нажимом на шайбу-регулятор электромагнитного клапана, после чего газ поступает к запальнику.
После розжига запальника термодатчик создает напряжение, достаточное для удержания клана открытым и выхода его на рабочую мощность. Безопасность работы агрегата обеспечена отсечкой газа при превышении Т теплоносителя, перекрывая газа на факел, останавливая дутьевой вентилятор и циркуляционный насос.

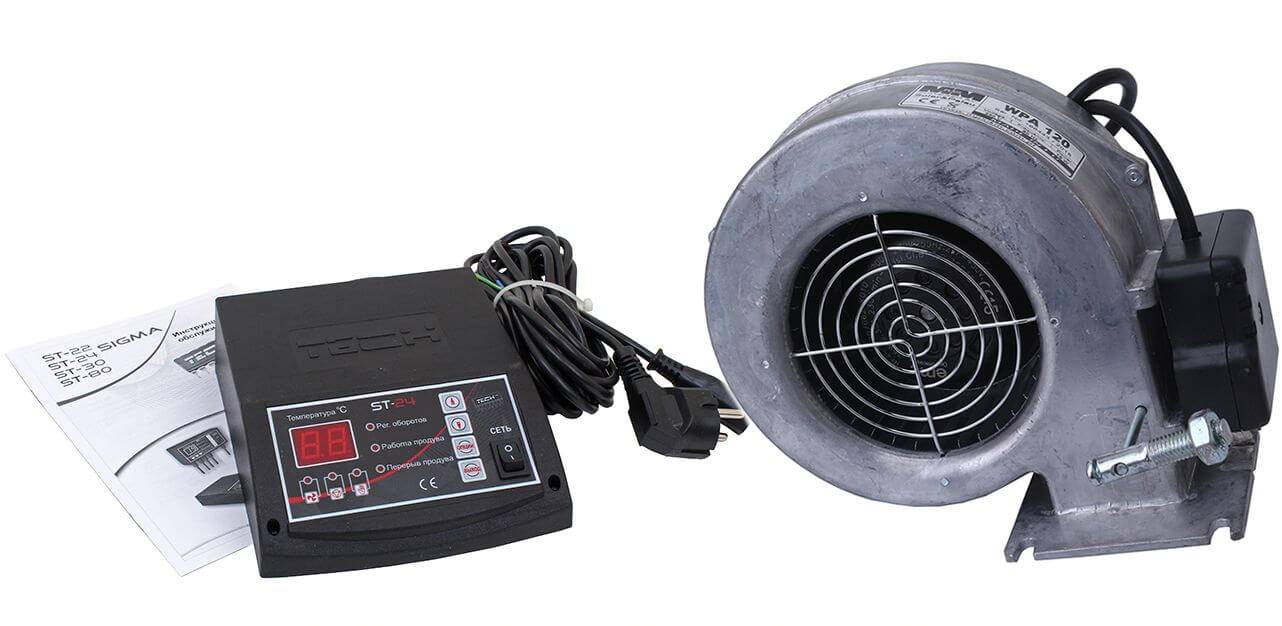

Nech st24 wpa 120
Польская автоматика для группы твердотопливных и газовых котлов в комплекте с управлением работой дутьевым вентилятором и циркуляционным электронасосом для внутридомовой отопительной системы.
Блок управления устанавливается на корпусе котлоагрегата. Контроллером задается температура внутреннего воздуха в помещении, дальше котел частного дома работает в автоматическом режиме, исполнительными механизмами служат газовый клапан-регулятор, дутьевой вентилятор и центробежный насос.
Панель управления имеет ЖК-дисплей с визуализацией процессов нагрева теплоносителя и параметров работы котла.
Honeywell
Автоматика германского производства Honeywell считается самой надежной и эффективной, способна выполнять регулировку теплоносителя в диапазоне температур от 40 до 90 С. Защита котла происходит по параметрам: низкое давление газа, отрыв факела и низкая температура теплоносителя.
Цена на комплект очень высокая, что снижает его привлекательность. Поэтому в последнее производитель стал выпускать комплектацию эконом-класса.
Atos wpa 120
Еще одна польская система автоматики, в основном идет в комплекте к твердотопливному котлу Tech ST-24 с вентилятором WPA 120.
Микропроцессорный регулятор контролирует и управляет температурой нагрева подающего теплоносителя, работой дутьевого вентилятора и циркуляционного насоса и сигнализирует об аварийной ситуации при работе котла.
Командный контроллер ATOS для газовых котлов имеет встроенную систему АНТИ-СТОП, которая подачу газа на котел в летний период, и автоматически включает каждые две недели на 30-50 сек, чтобы предотвратить коррозионные процессы и заклинивание центробежного циркуляционного насоса.
Комплект средств управления КСУ-2П.
Для котлов, работающих на газовом топливе, выпускаются следующие модификации:
- КСУ-2П-1-Г (в составе блоков управления и сигнализации БУС-1 и блока коммутационных элементов БКЭ-1) — для котлов с естественной циркуляцией с разрежением;
- КСУ-2П-2-Г (в составе блоков БУС-2 и БКЭ-1) — для котлов с естественной циркуляцией с наддувом;
- КСУ-2П-3-Г (в составе блоков БУС-3 и БКЭ-2) — для котлов прямоточных с наддувом.
Напряжение питания комплекта — трехфазная сеть 380/220 или 220/127 В с колебаниями в пределах от +10 до -15 %. Напряжение питания устанавливают с помошью перемычек на колодке, расположенной в блоке управления и сигнализации (БУС). Частота переменного тока 50 ± 1 Гц. Потребляемая мощность не более 300 В·А.
КСУ-2П совместно с датчиками и исполнительными устройствами обеспечивает: двухпозиционное регулирование основных технологических параметров котла (стабилизацию уровня воды в барабане — для КСУ-2П-1-Г и КСУ-2П-2-Г; стабилизацию давления пара — для всех модификаций); автоматику безопасности (подача газа к котлу прекращается при аварийных понижении и повышении давления газа, понижении давления воздуха, повышении давления пара на выходе из котла, отсутствии пламени горелки, аварийных повышении и понижении уровня в барабане котла — для КСУ-2П-1-Г и КСУ-2П-2-Г, понижении разрежения в топке котла — для КСУ-2П-1-Г, при аварийном повышении температуры пара на выходе из котла и температуры отходящих газов — для КСУ-2П- 3-Г); световую и звуковую аварийную сигнализацию с запоминанием первопричины аварии; выдачу на диспетчерский пульт сигналов о включении комплекта и останове котла; автоматический пуск и останов; рабочую сигнализацию.
БУС содержит функциональные блоки. На передней панели БУС размещены органы оперативного управления и сигнализации (рисунок ниже). Кроме того, БУС включает в себя промежуточные реле, используемые для управления исполнительными устройствами котла и магнитными пускателями блока БКЭ 16, а также и для переключения цепей БУС в процессе выполнения программы управления.
Объект автоматизации
Котельное оборудование как объект регулирования является сложной динамической системой со множеством взаимосвязанных входных и выходных параметров. Автоматизация котельных осложняется тем, что в паровых агрегатах очень велики скорости протекания технологических процессов. К основным регулируемым величинам относят:
- расход и давление теплоносителя (воды или пара);
- разряжение в топке;
- уровень в питательном резервуаре;
- в последние годы повышенные экологические требования предъявляются к качеству приготавливаемой топливной смеси и, как следствие, к температуре и составу продуктов дымоудаления.
Какие документы необходимы?
Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.
Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:
- используют природный или сжиженный газ;
- вырабатывают не только тепло, но и горячую воду;
- содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
- содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.
Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.
Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.
3.2.1. Тепловые схемы котельных с водогрейными котлами и основы их расчета
Чтобы сократить расход питательной воды при непрерывной продувке, применяют двухступенчатое испарение.
Вода из обратной линии тепловых сетей поступает к сетевым насосам.
Для выравнивания режима приготовления горячей воды, а также для ограничения и выравнивания давления в системах горячего и холодного водоснабжения в отопительных котельных предусматривают установку баков-аккумуляторов. К ним же подпиточ-ными насосами из бака подводится вода, компенсирующая потери в сетях.
Задний топочный экран в верхней части топки разрежен и образует так называемый фестон. В данном случае величины пропускной способности соотносятся как 0,5 : 0,7 : 1 : 2. Как запорную арматуру их применяют при диаметрах прохода до мм.
Вместо показанной на схеме дроссельной диафрагмы желательно сделать переход трубопровода на меньший диаметр. Водяные тепловые сети бывают двух типов: закрытые и открытые.
Тепловые схемы могут быть принципиальные, развернутые и рабочие или монтажные. В зависимости от вида теплоносителя котельные подразделяются на водогрейные, паровые и пароводогрейные. Экранные трубы топки находятся в зоне высоких температур, поэтому необходимо интенсивно отводить теплоту с помощью циркулирующей в этих трубах воды. Качество подготовки воды для подпитки открытой системы теплоснабжения должно быть значительно выше качества воды для подпитки закрытой системы, так как к воде горячего водоснабжения предъявляются такие же требования, как к питьевой водопроводной воде. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения.
Схемы котельных установок
Схема пароводогрейной котельной состоит из двух контуров: 1 для выработки пара и 2 для выработки горячей воды. Строительство котельных с паровыми и водогрейными котлами экономически целесообразно только при общей теплопроизводительности котельной более 50 МВт. Можно значительно повысить живучесть котельной, если разделить управление. Однако часть золы в виде жидких и тестообразных шлаков вместе с несгорев-шими частицами топлива топочные газы захватывают и выносят из топочной камеры. Количество подмешиваемой воды регулируется клапаном 5 в зависимости от величины тепловой нагрузки.
Тепловые схемы водогрейных отопительных котельных можно разделить по технологии на два вида и несколько подвидов. Для приготовления питательной воды котлов и подпиточной воды тепловой сети предусмотрен один деаэратор. Вакуум в деаэраторе поддерживается за счет отсасывания из колонки деаэратора паровоздушной смеси с помощью водоструйного эжектора. Предварительная обработка воды называется водоподготовкой, а обработанная вода, пригодная для питания котлов, — питательной. ПИД-регулятор путём плавного изменения температуры греющей воды поддерживает постоянной температуру воды на выходах скоростных водоподогревателей.
Котельная в частном доме на 180 кв.м. И теплый водяной пол.
Общая структура
Автоматизация котельных выстраивается по двухуровневой схеме управления. К нижнему (полевому) уровню относятся приборы локальной автоматики на базе программируемых микроконтроллеров, реализующие техническую защиту и блокировку, регулировку и изменение параметров, первичные преобразователи физических величин. Сюда же причисляют и оборудование, предназначенное для преобразования, кодирования и передачи информационных данных.
Верхний уровень может быть представлен в виде графического терминала встроенного в шкаф управления или автоматизированного рабочего места оператора на базе персонального компьютера. Здесь отображается вся информация, поступающая от микроконтроллеров нижнего уровня и датчиков системы, и производится ввод оперативных команд, регулировок и уставок. Кроме диспетчеризации процесса решаются задачи оптимизации режимов, диагностики технического состояния, анализа экономических показателей, архивирования и хранения данных. При необходимости информация передается в общую систему управления предприятием (MRP/ERP) или населенным пунктом.
Задачи и цели
Современные системы автоматизации котельных способны гарантировать безаварийную и эффективную эксплуатацию оборудования без непосредственного вмешательства оператора. Функции человека сводятся к онлайн-мониторингу работоспособности и параметров всего комплекса устройств. Автоматизация котельных решает следующие задачи:
- Автоматический запуск и останов котлоагрегатов.
- Регулирование мощности котлов (управление каскадом) согласно заданным первичным настройкам.
- Управление подпитывающими насосами, осуществление контроля уровней теплоносителя в рабочем и потребительском контурах.

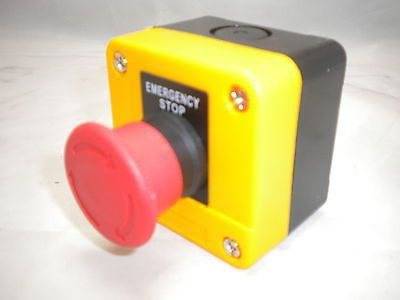

- Аварийный останов и включение сигнализирующих устройств, в случае выхода рабочих значений системы за установленные пределы.
Безопасность автоматической установки
Одной из основных функций автоматических установок является обеспечение безопасности пользователей и котельного оборудования.
Сигнализация, которая означает возникновение непредвиденной ситуации в установке, оповещает об:
- Утечке газа или другого топлива;
- Увеличении или снижении давления (газа, воды, пара) в системе;
- Авариях котлов;
- Выброса угарного газа;
- Нарушении пожарной безопасности.
Схема котельной автоматики устроена таким образом, чтобы оператор мог управлять ею дистанционно. При этом он может просматривать дневник неисправностей, благодаря которому работники сервисного центра с легкостью выявят все сбои в системе. Также есть возможность управлять установкой с помощью телефона. Для этого используется специальный код, при наборе которого автоматика переходит на другой режим работы (предварительно установленный).
Обслуживание системы
Если установка, наладка котельного оборудования и котла была исполнена по всем нормам и правилам, во время использования все же могут возникнуть ситуации, которые потребуют дополнительного ремонта вспомогательных оборудований котельной установки. Самой частой причиной таких поломок становиться некачественная вода, которая не отвечает нормативам оборудования для котла. Наладка котла, ремонт, связанные с ним работы, достаточно расходное дело.Рис. 1 Чтобы уменьшить расходы на ремонт котельных и котельного оборудования в будущем, строительство отопительной системы должны совершать компании, которые имеют широкий список услуг:
- Послегарантийное обслуживание построенного объекта.
- Реконструкция.
- Необходимый ремонт и наладка.
Главная задача собственника, проведение своевременного технического обслуживания помещения под котельную.
План с электрокотлом
Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник с газовым или твердотопливным котлом.
Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».
Базовые элементы электронагрева частного дома:
- Источник отопления, электрокотел.
- Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
- Коллектор для направления воды по контурам.
- Радиаторы.
- Теплообменник для ГВС.
- Расширительный бачок, для гидрокомпенсации системы.
- Коллектор для системы «теплый пол».
- Система теплый пол.
- Фильтр очистки теплоносителя от взвешенных веществ.
- Обратный клапан.
- Циркуляционный электронасос.
- Сети электроснабжения.
- Автоматика безопасности с сигнализацией.
Освещение котельной
В проекте предусмотрено рабочее освещение и аварийное освещение (освещение безопасности) для продолжения работы. Напряжение питания сети освещения ~220/380В.В качестве ремонтного освещения используется переносной фонарь с герметичным аккумулятором ФОС 3-5/6.
В проекте принята система общего равномерного освещения. Для освещения помещения котельной используются взрывозащищенные светильники типа ЛСП 03Вех с люминесцентными лампами и защищенные светильники типа ЛСП 12. Светильники крепятся к перекрытию анкерными болтами с помощью мотнажных конструкций из перфорированного С-профиля и швеллера.В соответствии с требованием СНиП II-35-76 п.14.17 в котельных, работающих на газообразном топливе, помимо основного освещения должны быть предусмотрены светильники во взрывобезопасном исполнении, которые устанавливаются по основным проходам при подготовки котельной к запуску. Аппараты управления этими светильниками устанавливаются вне помещения котельной.
