Варианты решения задачи
Если с обычным соединением разобраться достаточно просто, то вопрос, как врезаться в полипропиленовую трубу без пайки, задают довольно часто. В этом случае также есть несколько вариантов, которые могут использоваться и для других полимерных изделий.
Технологии врезки очень похожи, однако они имеют свои сферы применения. Одни способы идеальны, их разрешается использовать даже для разводки систем ГВС и отопления. Другие методы подходят только для холодного водоснабжения или канализации. Отличие технологий — способ соединения, если возникает необходимость вставки какого-либо элемента в уже действующий трубопровод.
«Обкатанные» способы врезки есть, но не все они возможны, если нет подходящего инструмента. Основных технологий, которые успешно используются для пластиковых водопроводов, существует всего две: это врезка тройников или применение хомутов, седелок.
Врезка тройника, коллектора
Этот способ рекомендуют не использовать тем мастерам, у которых нет опыта подобных работ. Если врезка необходима, а навыков пока нет, то накладка-седелка гораздо предпочтительнее: она дает шанс избежать неприятных последствий. Первая сложность возникнет, если воду перекрыть не получится. В этом случае работа с электроинструментом станет невозможна. Работа с паяльником тоже требует сухих поверхностей.
Роль вставки в водопровод сможет «сыграть» обычный тройник, коллектор, который дает возможность подключения нескольких отводов. Или небольшой отрезок трубы, к которому припаян отвод. В последнем случае рассматривается два вида соединений — с резьбой или под пайку. Как правило, выбирают тот, который использовался при монтаже системы. Однако этот вариант предполагает наличие специального паяльника, поэтому подробно рассматривать его не имеет смысла. Но есть альтернатива — использование прижимных фитингов.
Использование накладок
Это монтаж хомута (седелки), имеющего отводной патрубок. Первый способ элементарен: седелку надевают на трубу, затем фиксируют болтами. Второй вариант подходит для ПНД труб, он требует специальных изделий. Хомут накладывают на трубопровод, а потом приваривают с помощью нагревательных спиралей, встроенных в него.
Если говорить о надежности обоих способов, то здесь лидером будет вариант со вставкой тройника. Это обычная работа, при которой используются фитинги. Однако способ не лишен одного существенного минуса: такая «хирургическая» операция не всегда возможна. Пример — труба, расположенная почти впритык к стене. В этом случае с реализацией идеи любым методом могут возникнуть проблемы. Необходимость специального оборудования тоже относится к недостаткам.
Использование удобных накладок — лучший ответ на вопрос, как врезаться в полипропиленовую трубу без пайки. Технология проста, а если водопровод находится под давлением, то других вариантов у мастера попросту не остается. Если перед монтажом тройника систему придется освобождать от воды, то при использовании некоторых моделей хомутов (седловых отводов для врезок) этот этап подготовки не нужен.
Стыковка полиэтиленовых труб
Полиэтиленовые конструкции стыкуют, используя разъемные и неразъемные соединения. Выбор в пользу одного или другого типа определяется необходимостью или нежелательностью разборки в процессе эксплуатации.
При соединении полиэтиленовых труб больших диаметров предпочтение отдается стыковой сварке
Разъемные соединения малого диаметра осуществляются цанговым соединением с компрессионными фитингами. При больших диаметрах полиэтиленовых элементов их соединяют фланцевым способом.
Неразъемные соединения создают с помощью сварки:
- Нагретым инструментом встык.
- Используя электрофузионную муфту.
Сварка полиэтиленовых изделий встык требует специального оборудования и наличия квалифицированного специалиста для его обслуживания. Но этот способ сулит свои преимущества:
- не нужны никакие дополнительные элементы;
- вся операция потребует одного сварного шва, не уступающего по прочности соединяемым частям;
- сохраняется гибкость изделий;
- работы допустимо провести на поверхности, а затем всю конструкцию установить в нужном месте.
Сварку встык применяют исключительно при равных значениях толщины стенок полиэтиленовых труб. В прочих случаях необходима терморезисторная сварка, с применением электрической муфты.
Подготовительный этап
Подготовительные работы считаются очень важным моментом, так как на этом этапе составляется план действий и определяется набор необходимых инструментов. Вначале определяется схема проведения системы, где указываются размеры трубных изделий, места, количество и способы соединений.
Проводятся предварительные замеры и нарезаются трубы. При этом при планируемом клеевом соединении трубных изделий замер проводят по сухой поверхности. Режут трубы обычной ножовкой по металлу или специальным резаком.
Чтобы получить ровный и герметичный край трубы, место распила очерчивают, а рез выполняют строго под прямым углом. Концы соединяемых элементов подлежат обязательной зачистке ножом или шлифовальной бумагой и обезжириванию очистителем, который удалит грязь и сделает более мягким место крепления. Фиксируются трубы из поливинилхлорида специальными скобами, закрепленными на стене.
Перед нанесением клеевого состава следует вставить трубу в фитинг на 2/3 и сделать соответствующую метку. Далее на внутреннюю часть фитинга и участок трубы до метки наносится клей, и соединяемые элементы плотно прижимаются друг к другу. Удерживать детали в таком положении нужно не менее 1 минуты. Клеевое кольцо в месте соединения элементов легко удаляется с помощью сухой ветоши.
Цена монтажа пластиковых труб для водопровода
На фото монтаж пластиковых труб для водоснабжения
При определении стоимости сборки магистрали учитываются все работы, связанные с ее обустройством. На цену монтажа пластиковых труб для водопровода влияют такие факторы:
- Тип разводки водопроводных труб — коллекторный или тройниковый. Монтаж коллекторной разводки обойдется дороже, т.к. для его создания понадобится больше труб, чем в тройниковой. Соответственно, стыков также будет больше.
- Способ монтажа — открытый или закрытый. В первом случае трубы фиксируются поверх стен с помощью хомутов. При закрытом методе они укладываются в штробы (канавки в стенах), которые необходимо выполнить заранее. Поэтому закрытый способ монтажа пластиковых труб более дорогой, чем открытый.
- Для прохождения труб сквозь стены надо выполнить отверстия соответствующего диаметра. Чем больше предстоит проделать отверстий и чем прочнее материал стены, тем больше придется заплатить.
- Большое количество поворотов, которые выполняются с помощью уголков, увеличивает время монтажа и повышает цену.
- На стоимость работы оказывает влияние возможность одного человека собрать часть трассы отдельно, в удобном месте. Услуги помощника также придется оплачивать.
- Монтаж пластиковых труб для водопровода с наружным армированием стоит дороже из-за необходимости снятия оплетки специальным инструментом.
- На стоимость монтажа пластиковых труб за 1 метр оказывает влияние качество изделий. Если трубы и фитинги имеют отклонение по качеству (отверстия эллипсные, диаметры не соответствуют друг другу и т.д.), мастеру придется потратить много времени, чтобы стык получился качественным. За это также придется платить.
- Стоимость устройства системы горячего водоснабжения дороже из-за наличия большего количества стыков, чем в холодной магистрали — в ней присутствуют компенсаторы теплового расширения.
- Соединять полиэтиленовые трубы сложнее, чем изделия из другого материала, из-за тонких стенок и плохой адгезии. Поэтому мастеру придется работать очень аккуратно и медленно, что уменьшает его производительность и повышает цену работы.
Цена монтажа пластиковых труб для водопровода в Украине (г. Киев):
| Услуга | Условия работы | Единицы измерения | Цена, грн. |
| Монтаж магистрали | В зависимости от длины и диаметра трубы | м. п. | 10-50 |
| Подвод трубы к сантехническому оборудованию | В зависимости от типа оборудования | точка | от 160 |
| Установка стыка для фитинга | В зависимости от диаметра | точка | от 10 |
| Крепление трубопровода | – | точка | от 12 |
| Монтаж шарового крана | В зависимости от диаметра | точка | от 30 |
| Штробление для скрытия труб в стене | В зависимости от материала стены | м. п. | 70-150 |
Цена монтажа пластиковых труб для водопровода в России (г. Москва):
| Услуга | Условия работы | Единицы измерения | Цена, руб. |
| Монтаж магистрали | В зависимости от длины и диаметра трубы | м. п. | 150-1420 |
| Подвод трубы к сантехническому оборудованию | В зависимости от типа оборудования | точка | от 300 |
| Установка стыка для фитинга | В зависимости от диаметра | точка | от 680 |
| Крепление трубопровода | – | точка | от 80 |
| Монтаж шарового крана | В зависимости от диаметра | точка | от 150 |
| Штробление для скрытия труб в стене | В зависимости от материала стены | м. п. | 350-800 |
Как сделать водопровод из пластиковых труб — смотрите на видео:
Из примеров, приведенных в статье, видно, что водопровод из пластиковых труб своими руками сделать несложно. Результат будет зависеть от того, насколько ответственно вы отнеслись к решению задачи. Некоторый риск при сборке трубопроводов компенсируется возможностью протянуть трассу так, как нужно вам, а не рабочим, и экономией финансовых средств.
Узнайте какая цена пластиковых труб для водопровода в Украине и России

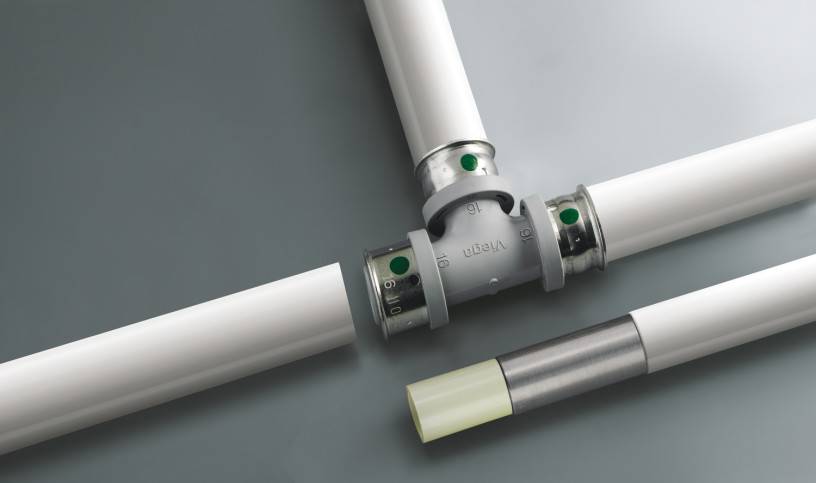

Стыковка труб из металлопластика
Соединение металлопластиковых трубных изделий также можно выполнить своими руками, используя один из трех способов:
- Соединение с помощью компрессионных фитингов подразумевает выполнение следующих действий: на цангу надевают конец трубы, закрепляют компрессионным кольцом и сдавливают зажимной гайкой.
- Соединение фитингами обжимного типа предполагает сжимание кольца на конце фитинга посредством специального пресса.
- Стыковка пуш-фитингами является новым способом соединения, для выполнения которого не требуются никакие инструменты. Этот метод может стать ответом на вопрос, как соединить пластиковые трубы без пайки.
Независимо от выбранного способы соединения металлопластиковых труб инструменты все-таки стоит приготовить. В частности понадобится труборез, который можно заменить обычным монтажным ножом, и калибратор, в качестве которого может выступить любой цилиндрический предмет определенного диаметра.
Наибольшей популярностью пользуется соединение металлопластиковых труб с использованием компрессионных фитингов, которое подразумевает выполнение следующих действий:
- Сначала трубы обрезают с помощью ножа или трубореза, обеспечивая прямой угол линии реза.
- Перед соединением труб обрабатывают обрезанные концы, то есть выполняют калибровку диаметра и снимают фаску, используя в обоих случаях калибратор.
- С фитинга снимается гайка и надевается на конец трубы, за ней идет компрессионное кольцо.
- Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
- На цангу надвигают зажимное кольцо и закручивают гайку на фитинге. При этом не стоит допускать сильного затягивания гайки, так как это приводит к повреждению резиновых уплотнителей (про
Инструмент для создания ПЭ трубопровода
Чтобы выполнить монтаж полиэтиленовых труб своими руками, нужно подготовить такие инструменты:
- ножницы для нарезки изделий;
- паяльное оборудование;
- газовые ключи.
Паяльный прибор оснащен набором насадок, имеющих разный диаметр. Вместо ножниц можно задействовать лобзик. Но все же при нарезке труб удобнее пользоваться именно ножницами, поскольку с их помощью края получатся более ровными, не имеющими заусениц и зазубрин.
Монтаж трубопровода из полиэтиленовых труб осуществляют, применяя газовый ключ. Для обеспечения более надежного соединения используют льняной уплотнитель. Инструменты, предназначенные для прокладки полиэтиленовых трубопроводов, продаются в строительных магазинах. Обычно паяльник с насадками предлагаются покупателям в комплекте с ножницами.
Выбор пластиковых труб
По мнению специалистов, лучшим выбором для обустройства системы водоснабжения в своем жилье будут изделия из полипропилена. Но если все же решено использовать пластиковые трубы для водопровода – монтаж своими руками требует от исполнителя работ предельной аккуратности, точности и обладания определенными навыками.
Для этого нужно иметь в своем распоряжении:
- Специальный паяльник для выполнения полифузной сварки и тефлоновые насадки разных диаметров, конкретно для пластиковых труб. Стоимость данного прибора не слишком высокая и после его покупки у домашнего умельца появится полезный в быту агрегат.
- Специальные ножницы, с помощью которых можно без особых усилий разрезать трубы из пластика. Впрочем, подойдет и обычная ножовка по металлу, но при этом потребуется дополнительно удалять крошки и заусенцы, имеющиеся на срезах.
Метод склейки
Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.
Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.
Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.
Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.
Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно
Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью
Типы (способы) соединений
Враструб. Самый простой способ, применяемый при монтаже канализации. В раструб одного изделия с помощью уплотнительного кольца помещается конец другого. Герметичность и прочность соединения обеспечиваются уплотнителем.
Фланцевое. Применяют, соединяя металлические участки с пластиковыми. Фланцевый способ соединения потребует приварить втулки под фланцы к торцам. На втулки наворачиваются стальные фланцы. Фланцевым соединением можно воспользоваться при монтаже квадратной конструкции, но тогда дополнительно понадобятся угловые муфты.
Цанговое соединение труб. Его применяют при стыковке элементов, имеющих маленький диаметр. Монтаж проводится с использованием обжимных фитингов. При цанговом соединении пластиковых труб наличие резинового уплотнителя и врезание в трубу зубьев пластиковой втулки повышают прочность и герметичность конструкции.
Цанговые фитинги позволяют добиться высокой герметичности без использования сварки или склеивания
Сварка встык. Используется при стыковке изделий с диаметром, превышающим 50 мм. Соединяемые элементы предварительно очищают, устанавливают в центратор, проверяя точность стыковки и параллельность деталей, подключают нагревательную плиту. Убрав плиту, состыковывают элементы конструкции. Применение сварки встык с использованием специального сварочного аппарата, исключается при монтаже конструкций квадратной формы. Не стоит прибегать к этому типу соединения, если условия эксплуатации связаны с высоким давлением, перепадами давления. Неизбежно возникнут деформации, стык разойдется. В этом случае решают, как соединить пластиковые трубы а без пайки.
Сварка с использованием электрофузионной муфты. Подготовленные (очищенные и обезжиренные) элементы располагают в одной плоскости и надевают на них электрическую муфту. Подключением тока разогревают муфту и трубы в месте соединения, после чего дают стыку остыть. Муфта электрическая для пластиковых труб не рекомендуется к применению при монтаже отопительных систем из-за неустойчивости полученных стыков.
Резьбовое. Применяется в тех случаях, когда нужно состыковать металлические и полимерные конструкции.
Клеевое. Подразумевается также применение «холодной сварки», при которой состыковка осуществляется на молекулярном уровне при растворении участка трубы.
Что влияет на выбор способа соединения
Воздействие каких факторов приходится принимать к сведению, определяясь с выбором типа (способа) стыковки? В первую очередь учитывается, какой из видов полимерных изделий понадобилось соединять:
- металлопластиковые;
- полихлорвиниловые (ПВХ);
- полипропиленовые;
- полиэтиленовые.
Соединители для разных видов пластиковых труб желательно подобрать из того же материала, из которого были изготовлены пластмассовые элементы конструкции трубопровода. Тогда надежность стыковки будет выше, чем при соединении разных видов пластика или сочетании пластиковых конструкций с металлическими.
Во вторую очередь, в расчет следует принимать особенности условий эксплуатации участка, где производится стыковка. Не все виды клеевых соединений, к примеру, пригодятся при монтаже системы отопления, так как начинают плавиться при повышении температуры. При монтаже отопительной системы совмещать участки желательно с помощью муфт.
Для создания ответвлений и изменения направления трубопровода применяют фитинги: отводы, тройники, крестовины и прочие элементы
В третью очередь, важно учесть сложность и форму конструкции. Монтаж прямоугольных (квадратных) участков исключает использования клеев для соединения, так как нельзя склеить трубы под строго определенным углом. В такой ситуации разумно применить фитинги
В такой ситуации разумно применить фитинги.
Раструбное соединение
Существует еще один вариант как соединить трубы ПВХ для водопровода – раструбный:
- Прежде всего, поверхность края трубной продукции, которую предстоит состыковать, очищают от грязи.
- Удаляют даже малейшие загрязнения с внутренней поверхности раструба.
- Соединение уплотняют при помощи резинового кольца, которое вставлено в желобок раструба.
- Конец трубы с фаской обрабатывают глицерином.
- Трубу помещают в раструб.
- В завершение проверяют качество выполнения соединения. О том, что резиновое кольцо располагается на нужном месте, свидетельствует беспрепятственное вращение по отношению к продольной оси.
Сфера применения различного инструмента
Полипропиленовые трубные изделия находят широкое применение во многих сферах, но наибольшую востребованность и значение они имеют при монтаже водопроводных линий. Популярность полипропиленовых труб связана в первую очередь с тем, что они отличаются лёгкостью и удобством в работе, отличными технологическими характеристиками, долговечностью и дешевизной. В то же время, зачастую профессиональный монтаж водопроводов обходится значительно дороже, чем расходы на материалы.
Избежать подобных затрат можно, если взяться за эту работу собственными силами. Дело это несложное: обладая минимальными навыками и ознакомившись с инструкцией по сборке, осуществить его может едва ли не каждый. Всё, что потребуется для этого: немного желания и старания, наличие необходимых материалов и, конечно же, инструменты для монтажа полипропиленовых труб.
В работе с трубами из полипропилена требуется производить различные действия, поэтому и инструменты, с которыми приходится работать, тоже разные.
Соединение труб из полиэтилена
Полиэтиленовые трубы можно соединять, используя один из следующих вариантов:
- С помощью компрессионных фитингов.
- Сварка посредством электромуфты.
Соединение компрессионными фитингами выполняется по аналогии с металлопластиковыми трубами, но в определенной последовательности:
- Трубу обрезают и снимают фаску.
- На трубу надевают зажимную гайку.
- За ней следует цанга.
- Далее по очереди надевают упорное и уплотнительное кольцо.
- Трубу вставляют в корпус фитинга, сдвигают на край все детали и затягивают гайку.
Такой способ чаще всего используют при сборке бытовых оросительных систем в загородных домах или на дачном участке.
Соединение металлопластиковых труб в бытовых водопроводах выполняется при помощи сварки электромуфтой. Следовательно, для выполнения работы нужно иметь специальное сварочное устройство и электромуфта, имеющая диаметр в соответствии с сечением соединяемых элементов.
Процедура сваривания подразумевает выполнение следующих действий:
- Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимают верхний слой трубных изделий и обезжиривают очищенное место.
- Концы соединяемых элементов вставляют в электромуфту, при этом стык должен располагаться точно в ее середине.
- Электромуфта присоединяется к сварочному аппарату и спирали внутри нее начинают нагреваться. В результате полиэтилен начинает плавиться и происходит сваривание краев трубных элементов.
Аппарат для такого типа сварки имеет очень высокую цену, поэтому, если не предполагается его дальнейшее использование, лучше взять устройство в аренду на несколько дней, чем тратить большую сумму для его одноразового использования.
Размеры
При проведении автономной системы водоснабжения пластиковые трубы подбирают таким образом, чтобы учесть:
- суточное потребление воды;
- параметры насоса;
- степень промерзания в каждом конкретном регионе;
- уровень залегания грунтовых вод;
- тип почвы и рельеф.
Если речь идет о внутренних частях водопровода, то имеют значение только первые два фактора.
В водопроводных системах наиболее распространены полиэтиленовые бухты, а также куски 3-12 метров, которые крепятся друг к другу при помощи компрессионных муфт и электромуфт, которые, как правило, сваривают встык.
Наружный водопровод обычно формируется из труб диаметром 32-50 мм, а для обустройства внутренних стояков берут трубы размером 32 мм.
Горизонтальные участки магистрали на кухне и в санузле собирают из 25- и 16-миллиметровых труб.
В централизованных трубопроводных системах обычно устанавливают трубы из ПВХ с раструбами размером от 90 до 500 мм, а кроме того, черные ПНД 16-1600 мм.
В системах водоотведения (ливневая или дренажная канализация, а также бытовой слив в ванной) специалисты рекомендуют монтировать трубы из пластика размером 150 или 110 мм, а вот для вакуумных магистралей хватает 50-мм моделей труб из ПВХ или полипропилена. Кстати, помимо гладкостенных моделей, здесь широко используют гофрированные варианты, с перфорацией.
Для горизонтально размещенных участков трубопроводов здесь берут трубы с размером 110 мм, а в шахтах колодцев наибольшее распространение получили модели полимерных гофров с диаметром 600-1500 мм.
Неэксплуатируемые же колодцы полностью состоят из куска гофра подходящей длины с размером 300 мм.
Для внутренней канализационной системы используют трубы разных размеров:
- сантехнические сифоны с гидрозатворами – гофр 40 мм;
- горизонтальные магистрали – 50 мм;
- сантехника: отвод от стояков, фановых труб и унитазов – 100 мм.
Для обустройства отопительных систем используют трубы с меньшим диаметром, чем в водопроводах, это связано с меньшим показателей шероховатости стенок, которая принимается проектировщиками при составлении гидравлического расчета. Как правило, диаметры пластиковых труб для отопительных приборов составляют 15 мм, при этом толщина стенки не менее 3 мм, благодаря такому размеру можно достичь ощутимой экономии на самых различных этапах строительства: трубы и фитинги этого размера дешевле более «крупных» аналогов, контуры изделия не склонны к засорению, что существенно снижает эксплуатационные расходы, а кроме того меньшее количество теплоносителя предполагает использования котла с меньшей мощностью – такие изделия стоят на порядок дешевле.
Раструбная технология сборки пластиковых трубопроводов
Фиксация указанным методом оправдана только при эксплуатации в системах низкого давления. Вставка в раструб обеспечивает быстрый и лёгкий монтаж, подходит для канализационных и дренажных инженерных систем.
Концы труб в месте монтажа должны иметь точно подогнанный диаметр.
Секция с раструбом, соответственно, вставляется в конец трубы с уплотнителем. Для проведения работ не потребуются наличие специальных знаний или закупка специальных фитингов.
Порядок сборки трубопроводов загонкой в раструб
Для устранения возможных диаметральных погрешностей в стыкуемых секциях в раструбном наконечнике имеется резиновое кольцо. Задача этого элемента обеспечить герметичность при механическом воздействии на трубопровод.
Сборка различных полипропиленовых труб Источник www.uponor-usa.com
Для облегчения самого процесса загонки применяют смазку. Состав наносится на гладкую часть концевого среза. Контроль процесса стыковки осуществляется при помощи маркировки. Так пользователь не загонит трубу слишком глубоко и не повредит секцию.
Нормированное погружение раструба позволяет не только обеспечить экономию материала, но и соблюсти стандартный зазор, что необходимо для компенсирования нагрузок при линейных расширениях — явлениях, которые возникают при разнице температур.
Что влияет на выбор способа соединения
Воздействие каких факторов приходится принимать к сведению, определяясь с выбором типа (способа) стыковки? В первую очередь учитывается, какой из видов полимерных изделий понадобилось соединять:
- металлопластиковые;
- полихлорвиниловые (ПВХ);
- полипропиленовые;
- полиэтиленовые.
Соединители для разных видов пластиковых труб желательно подобрать из того же материала, из которого были изготовлены пластмассовые элементы конструкции трубопровода. Тогда надежность стыковки будет выше, чем при соединении разных видов пластика или сочетании пластиковых конструкций с металлическими.
Во вторую очередь, в расчет следует принимать особенности условий эксплуатации участка, где производится стыковка. Не все виды клеевых соединений, к примеру, пригодятся при монтаже системы отопления, так как начинают плавиться при повышении температуры. При монтаже отопительной системы совмещать участки желательно с помощью муфт.
Для создания ответвлений и изменения направления трубопровода применяют фитинги: отводы, тройники, крестовины и прочие элементы
В третью очередь, важно учесть сложность и форму конструкции. Монтаж прямоугольных (квадратных) участков исключает использования клеев для соединения, так как нельзя склеить трубы под строго определенным углом
В такой ситуации разумно применить фитинги.
Соединение полипропиленовых труб
Определившись с необходимым сечением труб, нужно задуматься об их соединении в целостную систему.
Видов соединений полипропиленовых труб достаточно много. Обычно для этого используют фитинги для пропиленовых труб.
Единственный надёжный и долговечный способ соединения пластиковых труб — это их пайка (или сварка). Производится операция достаточно быстро, с помощью специальных инструментов (паяльника для полипропиленовых труб или соответствующего сварочного аппарата). Соединение надёжно, в первую очередь благодаря тому, что во время сварки образуется однородное высокомолекулярное соединение.
Соединения полипропиленовых труб фитингами сваркой разделяются на осуществлённые встык или враструб. В первом случае соединяются исключительно торцы труб, во втором — между отрезками труб устанавливаются специальные соединительные элементы.
Первый метод, при своей простоте, менее надёжен, поскольку при механических повреждениях, повышении температуры переносимой среды или напора шов может разойтись. Поэтому для спайки труб используют специальные уплотнительные приспособления — фитинги. Фитинг покрывает торцы труб, соответственно, внутренний диаметр фитинга должен быть равным внешнему диаметру трубы.
Другие методы соединения труб — с помощью резьбы, клея или обжимных фитингов для полипропиленовых труб — ненадёжны из-за придания трубам в процессе работы деформации, в результате чего носители при внешнем воздействии довольно быстро разрушаются. Следовательно, несварочные соединения можно использовать только как временную меру при срочном ремонте или при сравнении разных моделей трубопроводов на практике.
Разновидностей соединительных элементов немало.
Переходники и муфты
Простейший элемент соединения полипропиленовых труб— муфта, представляющая собой полый отрезок, в который с двух сторон вставляются торцы соединяемых труб, после чего конструкция сваривается.
Переходники предназначены для стыковки труб разного сечения и, при необходимости, из различных материалов. Поэтому, во-первых, переходники имеют с двух сторон разные диаметры; во-вторых, для соединения, к примеру, пластиковой и металлической трубы, в соответствующем переходнике на одном конце находится металлическая резьба. «Виды переходников для пластиковых труб, преимущества некоторых материалов».
Уголки
Уголок для полипропиленовых труб используется в местах трубопровода, где необходимо изменение угла пролегания. Поскольку изгибание полипропиленовых труб приводит к деформации и потере прочности, логичнее применять такие уголки для полипропиленовых труб. Эти фитинги позволяют соединять трубы под разными углами и, при совмещении с переходниками, различных размеров и материалов. Материал, из которого изготовляются уголки для труб – полипропилен.
Обводы
Когда нужно разместить одну трубу над или под другой, не изменяя угол наклона всего отрезка, применяются обводы — соединительные элементы с криволинейной поверхностью, позволяющие обойти нужный участок трубопровода.
Компенсаторы
Поскольку, как было упомянуто, полипропиленовые трубы обладают высоким коэффициентом температурного расширения, для недопущения деформации готового трубопровода используют компенсаторы, снимающие напряжение с конструкции. Изготовить такие компенсаторы можно или из фитингов большего диаметра, или использовать специальные петли.
Вентили и краны
В полипропиленовом трубопроводе гораздо логичнее использовать краны и вентили из того же материала: их проще присоединять (как и все прочие детали, пайкой), стоят они дешевле латунных, а работать с ними быстрее.
«Американки»
Это фитинги, представляющие собой муфту с накидной гайкой. Благодаря такой конструкции соединение можно легко разбирать и собирать, что позволяет, к примеру, время от времени прочищать трубы в нужных местах. «Как используется американка для полипропиленовых труб – виды и особенности соединений».
Крепёж труб
Для фиксации труб используют соответствующие приспособления различных диаметров, размеров и способов крепления к поверхностям
Выбор фиксаторов и крепёжных планок практически не ограничен, следует только останавливать внимание на изделиях известных производителей — это поможет избежать падения труб и последующей деформации трубопровода
Специальные способы соединения
Пуш-фитинги, пресс-фитинги, фланцы являются специальными соединениями полимерных материалов. Они так же решают проблему, как соединить пластиковые трубы в сложных случаях: стык с металлической магистралью, соединение разных диаметров.
Пуш-фитинг позволяет обходиться минимумом инструмента (калибратор, нож). Крепежный элемент состоит из поливинилсуфлона, латуни, подходит для обогревательных, водопроводных контуров.
Соединение считается неразъемным, герметичность обеспечивается резиновыми кольцами. Труба вставляется до упора в корпус фитинга, после чего, вынуть ее обратно невозможно. Пресс-фитинги обжимаются ручным ключом на теле трубы, так же являются несъемными, годятся для отопления, водоснабжения.
