Как делается походная печка своими руками: чертежи и описание

Вариант №4. Конструкция из нескольких консервных банок

Вначале вам нужно подготовить три консервных банки (две меньшего размера и одну – большего). После этого возьмите такие инструменты:

1. ножницы для металла;
2. асбест;
3. маркер.

Выполните следующие действия.

Шаг 1. Сделайте заготовки. Возьмите большую банку, отступите от днища примерно 20 сантиметров, приложите туда банку поменьше и обведите маркером. Должен образоваться ровный круг.

Шаг 2. По этому кругу вырежьте отверстие, сделайте так, чтобы банка входила в него, но с трудом.

Шаг 3. В банке поменьше сделайте аналогичное отверстие. Меньшую поместите в большую.

Шаг 4. Сделайте на одной стороне банки параллельные надрезы примерно в 2-3 сантиметра.

Шаг 5. Возьмите крышку от большой банки, проделайте в ней отверстие для маленькой. Отшлифуйте срезы.

Шаг 6. На стенке банки сделайте вертикальные прорезки примерно на 1,5-2 сантиметра.

Шаг 7. Пустоты между банками засыпьте асбестом, после чего закройте крышку и загните металл.

Шаг 8. Возьмите кусок жести и сделайте из него полку для дров, закрепите ее.

Шаг 9. Теперь только приделайте ручку, чтобы удобно было переносить конструкцию. Все, походная печь своими руками готова! Можете покрасить ее.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные. Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические. Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

Какую печь лучше использовать летом?

Летом печь нужна больше для разогрева и приготовления пищи, чая, кофе. Тянуть газовые баллоны или дровяные печки нет смысла – обогрев палатки не нужен.

Лучшим решением станет спиртовая мини-печь для палатки. Небольшой вес, компактные размеры позволяют каждому члену туристического похода брать свою самодельную печку.

Единственный недостаток в сравнении с готовыми фирменными конструкциями – отсутствие возможности транспортировать печку с залитым горючим. Но это не существенный недостаток – положить пузырек спирта в рюкзак не составит труда. Печи длительного горения используют для зимней палатки.

Из трубы на дровах

Если поход запланирован на зиму, без серьезного отопительного прибора не обойтись. Любая печь не должна оставаться без присмотра, а дровяная особенно. Покупные модели лучших печей в палатку оснащены искрогасителем и дополнительной камерой для полного сгорания газов. В самодельных конструкциях дополнительные камеры сделать тяжело.

Если вывести дымоход не вертикально, а под углом 30 градусов, можно увеличить КПД на 30%. В качестве искрогасителя используют простую сетку в дымоходе. Благодаря установке не придется долго ждать тепла, печка разогревает пространство моментально.

Материалы и инструменты

При изготовления печки для зимней рыбалки своими руками потребуется:

• Труба дымохода 200мм.
• Хомут на заглушки 200мм – 2шт.
• Труба для дымохода на 80мм, длина зависит от высоты палатки.
• Заглушки 200мм – 2шт.
• Хомут на 80мм.
• Ноги от туристического стула.
• Лист жести.

Инструкция по изготовлению

Схема довольно общая, но показывает принцип работы. Форма печи зависит от имеющихся материалов и возможностей. Если сваривать детали нет желания, можно воспользоваться более простым методом, описанным ниже в инструкции. Туристические печки для палаток должны быть разборные, легкие по весу.

1. Отрезать подходящую длину трубы 200мм, исходить из размеров палатки, желаемой загрузки топлива.
2. Загнуть слегка края заглушки для свободного входа в трубу.
3. Вырезать болгаркой отверстие под трубу дымохода диаметром 80мм. Располагать отверстие на расстоянии 10-12 см от задней заглушки.
4. Примерить трубу дымохода, откорректировать отверстие при необходимости.
5. От трубы дымохода отрезать 20-30см, края разрезать для клепки на 5-7см. Это будет служить отводом.
6. Вставить трубку в отверстие и расклепать, надрезы с внешней стороны прижать друг к другу.
7. Одеть хомут на отвод, это сдержит металл при расширении.
8. Во второй не прикрепленной заглушке прорезать отверстие для горловины диаметром 70 мм. Из листа жести вырезать кусок шириной 70 мм под отверстие горловины, вдеть в него скрученный кусок жести. Просверлить отверстия.
9. Чтобы регулировать силу поддува следует сделать крышку из трубы 80мм. Отрезать кусок трубы длиной равной длине куска жести на горловине. Вырезать из листа круг диаметром 110мм и расклепать. Одеть на крышку.

   Использование крышки

10. На отвод одеть трубу дымохода подходящей длины, установить печку на ножки от туристического стула, вывести дымоход в отверстие палатки.
11. Все готово, но из-за округлой формы печи, нет возможности приготовления еды.

Правила эксплуатации

Правила эксплуатации просты:

• Нельзя оставлять печь без присмотра, под конструкцию нужно подкладывать не горящие материалы, трубу дымохода изолировать от палатки. Такая печка легко обогреет шатер 4*4м.
• После использования дать металлу остыть, высыпать золу, разобрать печь на детали для транспортировки.
• Палатку проветривать, перед выездом проверить тягу, герметичность в безопасных условиях.
• Все отверстия должны быть точно подогнаны, во избежание утечки дыма.

Печка для зимней палатки своими руками делается за день, а служит несколько лет.

Газовая инфракрасная

В этом способе мы расскажем как собрать такую установку самостоятельно, т.к. соорудить инфракрасную горелку – очень сложно.

Материалы и инструменты

Для изготовления понадобятся:

1. Инфракрасная керамическая горелка.
2. Газовый баллон.
3. Кислородный шланг 2м диаметром 0,4-0,6см.
4. Хомут 2шт
5. Отвертка
6. Форсунка для сжиженного газа или природного (зависит от используемого топлива).
7. Стопорное кольцо

При выборе керамической грелки лучше отдать предпочтение маленьким моделям – газ расходуется экономнее. Особенность инфракрасного обогрева в том, что он разогревает предметы, а не воздух, поэтому при возможности хорошо иметь подставку под грелку, которая позволит направлять энергию.

Инструкция по изготовлению

На схеме ясно описан принцип действия печки. Газовоздушная смесь позволяет достигнуть высокой температуры с наименьшим риском возгорания.

Металлическая походная печка быстрой сборки

Металлическая походная печка.

Вам понадобится два прямоугольных листа металла 50 35. В верхних углах листовин приварить шайбы с внутренним диаметром 14 мм (или гайки М 16). Сделать это на каждом углу. Далее согнуть две П-образные скобки длиной 30 см. В местах загиба – по 5 см. Скобы нужно использовать из металлического прутка диаметром 10 мм.

Как собирать? Устанавливаем вертикально листовины непосредственно на землю, соединяем их посредством П-образных скоб между собой. Дрова для печки закладываем между листов метала. Затем поджигаем щепки и ветки. Ждём, когда жара станет достаточно. Сверху можно поставить решётку и на неё кастрюлю. Если захотите отведать шашлыка, то используйте шампура.

Складная туристическая печь своими руками

Складную печку для похода можно назвать достаточно эффективным вариантом, но для ее изготовления придется потратить немало сил и времени. Такой вариант подразумевает обязательное наличие предварительно составленного чертежа и набора необходимых инструментов и материалов. В частности следует приготовить следующее:

• Электродрель.
• Пассатижи.
• Рулетка.
• Болгарка.
• Напильник.
• Металлический лист толщиной 1 мм.
• Рояльные петли.
• Велосипедные спицы или тонкую проволоку.

Для самостоятельного изготовления складного варианта походной печи на дровах можно воспользоваться следующей инструкцией:

• В соответствии с чертежом из металлического листа вырезают детали конструкции, используя для работы болгарку.
• В части, которая послужит дном изделия, вырезают отверстие. Заусеницы вокруг него зачищают напильником.
• Соединяют боковые части печки с помощью рояльных петлей. В результате получается своеобразный короб.
• По периметру дна, а также в нижней и боковой части стенок необходимо сделать односторонние загибы.
• Днище и короб совмещают, при этом изготовленные загибы должны создать трубочку. В нее вставляются велосипедные спицы или тонкая проволока.
• На колоснике делают выступы с прорезями по бокам.
• С одной стороны печки вырезают болгаркой отверстие для укладки топлива.
• По верхнему краю делают прорези, в которые можно вставлять шампура для жарки мяса.

Печь походная своими руками из металла готова к использованию.

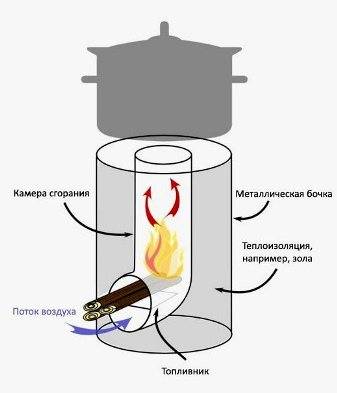

Как работает отопительный прибор?

Есть 2 причины появления характерного названия: специфический гул, издаваемый при сжигании топлива, и незамысловатая форма агрегата, напоминающая перевернутый детский рисунок ракеты.

Примечательно, что гул во время топки свидетельствует о нерациональном, неэффективном режиме горения, лучше, если печь издает тихий, ровный шелест. Можно встретить расширенное название такого агрегата – ракетная печь Широкова-Храмцова.

Оборудование может быть переносным и стационарным. Простейшие мобильные модификации были разработаны для походных условий, они приспособлены для приготовления пищи, нагрева воды.

Более продуктивная стационарная печь-ракета длительного горения оборудуется особым колпаком, благодаря которому тепло от дыма направляется в помещение. На старте воздух поступает в ограниченном количестве, при сжигании топлива образуются пиролизные газы. В нижней части вертикального сегмента трубы они дожигаются: сюда поступает вторичный воздух через обособленный канал.

Продукты горения, имеющие высокую температуру, поднимаются к колпаку, постепенно охлаждаются, опускаются между стенками и переходят в дымоход. На них действует естественная сила тяги в данном канале, оказывают влияние новые газы, поступающие из топливника, и гравитация. Чтобы собрать как можно больше тепла и направить его на обогрев помещения, к печи пристраивают дымовые каналы затейливой конфигурации – они закладываются в основу лежанки.

Виды печей

Всего выделяют две большие группы сооружения-ракеты: переносные и стационарные.

Переносная модель располагает специальным производственным наименованием: «Робинзон». Целевым назначением выступает выделение тепловой энергии для нагрева воды, приготовления пищи в полевых условиях.

Г-образная печка

Общий вид аппарата являет собой перевернутую букву «Г», нижняя часть которой размещена горизонтально, служит приемником топлива. Сюда вкладывают дрова, разжигают огонь, подкладывают сухие ветки.

Ввиду особой формы сильно повышается воздушная тяга, раздувая пламя все сильнее на столько, что приходится ограничивать данный поток. Иначе древесина будет прогорать так быстро, что нагрев будет гораздо меньше ожидаемого.

Сила внутренней тяги

Повысить текущую способность утилизации поступающих источников энергии возможно, если сделать надбавочную теплоизоляцию, пусть даже частичную. Главное, расположить дополнительные элементы вокруг трубопровода.

Стационарный формат снабжается особым колпаком, сохраняющим тепло от выходящих газов, осуществляя лучший обогрев дома. Отличием от предыдущей версии выступает ограничение количества поступающего воздуха первичного потока, а догорание происходит внутри нижней части дымоотводного рукава, где проходит вторичный воздух.

Стационарная печка

Накаленные продукты горения собираются под колпаком, охлаждаются и вновь опускаются в канал дымохода.

В результате, на выпущенный дым воздействует три параметра: гравитация, давление, сила тяги. За счет них происходит притяжение вниз, либо отпуск в дымоход, смешивание с более горячими газами из поступающей партии, а также естественное движение внутри каналов.

Схема движения газов

Такая специфичность позволяет выложить каналы практически любой формы, главное, чтобы соблюдалось и основное назначение – удержать максимально возможное количество тепла.

Особенности конструкции используют под установку лежанки.

Сборка лежанки

Но есть другой способ сдержать падение температуры: от обогревателя выводят дымоходную трубу с водяной рубашкой, парой патрубков, где последние подсоединяются к отопительной системе.

Правила пользования

Туристские палатки изготавливаются из легковоспламеняющихся материалов, и порой случаются пожароопасные ситуации, при которых люди не успевают выбраться из них и получают ожоги. Поэтому отапливая пространство походного жилища, необходимо принять все возможные меры безопасности:

1. Не использовать отопительные устройства на основе огня, если палаточный материал не жаростойкий.
2. Применение печи должно строго соответствовать назначению. Если конструкцией не предусмотрено одновременное приготовление пищи и отапливание, следовательно, это запрещено делать. Также нельзя использовать печку для сушки вещей.
3. В дымоотводе необходимо наличие искрогасителя.
4. Для растопки не применять горючие жидкости.
5. Ложиться спать как можно дальше от печки.
6. Избегать отравления угарным газом, соблюдать режим вентиляции.
7. Не применять сомнительных конструкций для обогрева.
8. Для освещения использовать электрический фонарь.

Существует множество способов самостоятельного изготовления отопления для палатки. Главное, следовать этим советам и соблюдать правила безопасности. И тогда даже в сильную стужу отдых будет не только увлекательным, но и комфортным.

Как обогреть палатку зимой – примеры качественного согрева

Палатка сопровождает в походе туриста, охотника, рыболова и просто любителя побыть наедине с природой, подальше от городских хлопот. С наступлением холодов, этот комплект дополняют спальники, специальные коврики и прочие вещи, сохраняющие тепло. Однако утепляющий материал только сохраняет тепло, а в сильный мороз его нужно откуда-то взять. Отсюда возникает вполне резонный вопрос: как обогреть палатку зимой.

В текущем материале рассмотрим основные методы обогрева, которые строятся на основе газообразного или жидкого топлива, а также тепла, выделяемого при сгорании дров. Кроме того, опишем простой метод самостоятельного создания обогревателя на основе свечки.

Конструкция печки на дровах

Если нужно ещё и приготовить еду, то иногда устанавливают 2 печи, чтобы быстрее решить обе задачи:

• одну в палатке для обогрева;
• вторую на улице для приготовления питания.

Предлагаем ознакомиться Как укладывать арматуру для фундамента – проверенные способы

Металлические модели обычно изготавливают из стали. Они дольше удерживает тепло, обеспечивают более равномерный нагрев. Чем толще стальной лист, тем лучше он противостоит деформации и тем дольше остывает, что хорошо в ночное время, когда печь выключена. Герметичные стальные дверцы останутся такими в течение всего периода эксплуатации и не пропустят дым и продукты горения в палатку.

Знаете ли вы? Типовой вес стальной печи вместе с палаткой является полной нагрузкой для квадроцикла или вьючной лошади.

Технически сама печь состоит из:

• камеры, в которой происходит горение;
• полостей и каналов, по которым движется воздух;
• дымохода, через который выводятся продукты горения.

Печь также оснащают входом для холодного воздуха и заслонкой на дымоходе. Всё это помогает контролировать поток воздуха, усиливая или уменьшая его. Желательно, чтобы у изделия отсоединялись ножки и труба. При транспортировке их складывают внутрь, а на стоянке монтируют на место.

В некоторых магазинных моделях ножки регулирующиеся и это полезно, если палатку придётся ставить на неровном участке.В конструкции желательно предусмотреть ровную верхнюю поверхность для нагрева воды и приготовления пищи.

Важно! Устанавливают печь на жароизолирующий лист для того, чтобы в случае попадания угля из топки на пол, не создать пожароопасную ситуацию. Также будет удобно, если печь укомплектована ручками для перемещения

Конструктивные особенности походной печки и ее преимущества

Изготовленная своими руками печка походная является замечательным и полезным устройством для отдыха за городом и в лесу. Она незаменима на рыбалке и в походе с палаткой.

Если конструкцией предусмотрено наличие колосников, для такой печи характерна хорошая тяга. Следовательно, топливо будет сгорать очень быстро. Поэтому лучше всего для печки походной использовать дрова.

В устройствах без дна топливо укладывают непосредственно на землю. Дрова или другое топливо горит медленнее, угли долго не тлеют. Возобновляется процесс с загрузкой новой партии топлива. Такая печка туристическая дает меньше тепла из-за отсутствия тяги.

Печка походная, оснащенная подставками, характеризуется максимальной тягой, что ускоряет процесс жарки продуктов. Если требуется приготовить пищу путем варки, то подставки убирают, а печь устанавливают на землю. В этом случае колосники перекрываются, кислород поступает в меньшем количестве и процесс горения замедляется. В этом случае увеличивается продолжительность приготовления пищи.

Независимо от конструкции туристические печи обладают большим количеством преимуществ:

• Печи дровяные достаточно экономичны.
• Топливо горит в любую погоду.
• Устройства могут использоваться даже внутри палаток.
• изготовление и эксплуатация печки достаточно простые.
• Возможность изготовления мини-варианта печки.
• Легкая транспортировка.
• Регулируемая сила огня.
• Полная безопасность.
• Высокая производительность.

Газовая инфракрасная

В этом способе мы расскажем как собрать такую установку самостоятельно, т.к. соорудить инфракрасную горелку — очень сложно.

Материалы и инструменты

Для изготовления понадобятся:

1. Инфракрасная керамическая горелка.
2. Газовый баллон.
3. Кислородный шланг 2м диаметром 0,4-0,6см.
4. Хомут 2шт
5. Отвертка
6. Форсунка для сжиженного газа или природного (зависит от используемого топлива).
7. Стопорное кольцо

При выборе керамической грелки лучше отдать предпочтение маленьким моделям — газ расходуется экономнее. Особенность инфракрасного обогрева в том, что он разогревает предметы, а не воздух, поэтому при возможности хорошо иметь подставку под грелку, которая позволит направлять энергию.

Инструкция по изготовлению

На схеме ясно описан принцип действия печки. Газовоздушная смесь позволяет достигнуть высокой температуры с наименьшим риском возгорания.

Принцип работы

Основные элементы

1. Форсунку вложить в отверстие соединения инфракрасной горелки.
2. С обратной стороны закрепить стопорное кольцо.
3. На кислородный шланг одеть хомут для предотвращения утечки газа.
4. Соединить с форсункой, затянуть хомут отверткой.
5. Подсоединить газовый баллон к шлангу, также применяя хомут.
6. Чтобы разжечь обогреватель, нужно поднести спичку к керамической грелке. Запрешено поджигать газ возле форсунки. Топливом может служить пропан, аргон и природный газ. При замене топлива нужно менять тип форсунки. Газовая туристская печь готова.

Вид инфракрасной газовой печки для палатки

Правила эксплуатации

Походная печка для палатки должна не только обогревать пространство, но и служить помощником в приготовлении пищи.

Инфракрасные обогреватели для этого не предназначены, но народные умельцы научились готовить и на таких плитках:

• Нужно положить грелку излучающей стороной вверх, приставить по бокам два камня или кирпича.
• На кирпичи положить металлические прутья или шампура.
• Сверху поставить посуду, чтобы приготовить еду, разогревать консервы.

Баллончика на 200г хватит на 2 часа работы, после нужно заменить на новый. Баллон с газом должен стоять вертикально. Оставлять без присмотра печку запрещено. Время от времени проветривайте палатку. Температура поверхности керамического обогревателя 800-900 градусов.

Советы по эксплуатации в походе

Процесс подготовки к работе несложен. Основные моменты, которые рекомендуется учитывать:

• раскладывать или хранить древесное топливо непосредственно перед отверстием топки запрещено, чтобы не случилось пожара;
• угли из топочной камеры нужно удалять аккуратно (не в палатке), они не должны гореть или тлеть.

Печь в рабочем состоянии должна быть:

• удалена от горючих материалов, рекомендуемое расстояние составляет не менее 0,5 метра;
• над печкой должно быть свободное пространство.

Если используются большие модели, то требуется учитывать, что перед дверцей должно быть расстояние в 1,5 метра. В некоторых моделях предусмотрены специальные зацепы. Они потребуются в тот момент, когда нужно открыть крышку/дверцу.

Используются:

• сухие/естественной влажности дрова (колотые/небольшие поленья);
• ветки;
• шишки (сухие);
• пресованные древесные отходы;
• щепа.

Некоторые отопительные системы рассчитаны на использование небольших шишек.

Внимание! В случае внезапного возгорания печи, пространства рядом с ней можно использовать для тушения не только воду, но и песок, землю. Идеальный вариант – огнетушитель (имеется, если путешествие производится на машине)

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Второй – из кастрюль

Используются две кастрюли из нержавейки, размером одна (внешняя) чтобы была намного больше второй (внутренней). Одна вставляется в другую. Во дне внешней вырезаются отверстия так, как показано на фото выше. Делается поддон под другую кастрюлю уровнем выше проделанной дверцы. Можно это делать как на фото слева, а можно подобрать посуду для готовки, чтобы она не проваливалась вниз, как это показано справа.

Если такую её поставить на подставку, то там будет обеспечена максимальная тяга, и дрова прогорят быстро. При этом хорошо горят и не сухие поленья. Для того чтобы уменьшить тягу надо поставить поставить на землю, в топливнике они начнут тлеть – этот режим хорошо подходит на завершающем этапе готовки еды.

Советы по эксплуатации в походе

Процесс подготовки к работе несложен. Основные моменты, которые рекомендуется учитывать:

• раскладывать или хранить древесное топливо непосредственно перед отверстием топки запрещено, чтобы не случилось пожара;
• угли из топочной камеры нужно удалять аккуратно (не в палатке), они не должны гореть или тлеть.

Печь в рабочем состоянии должна быть:

• удалена от горючих материалов, рекомендуемое расстояние составляет не менее 0,5 метра;
• над печкой должно быть свободное пространство.

Если используются большие модели, то требуется учитывать, что перед дверцей должно быть расстояние в 1,5 метра. В некоторых моделях предусмотрены специальные зацепы. Они потребуются в тот момент, когда нужно открыть крышку/дверцу.

Используются:

• сухие/естественной влажности дрова (колотые/небольшие поленья);
• ветки;
• шишки (сухие);
• пресованные древесные отходы;
• щепа.

Некоторые отопительные системы рассчитаны на использование небольших шишек.

Внимание! В случае внезапного возгорания печи, пространства рядом с ней можно использовать для тушения не только воду, но и песок, землю. Идеальный вариант – огнетушитель (имеется, если путешествие производится на машине)

Ракетная походная печь

Ракетная походная печь.

Вы когда-нибудь задавались вопросом, почему ракетная печь так называется? Среди членов клуба выживания существует много баек на этот счёт. К примеру, есть анекдоты на тему, что изобретатель вдохновился конструкцией ракеты и прочее. На самом деле, всё гораздо проще. Такое название она получила за свистящий сильный гул, который получается при неверном режиме топки.

Ракетная печь строится по принципу горизонтальной подачи топлива. Потоки воздуха распределяются равномерно, что увеличивает эффективность. Мощность конструкции регулируется объемом загружаемого топлива. Для перевозки печки Вы можете применить одну хитрость – использовать изоляцию. Для этого подойдёт даже простая глина. Промажьте, как следует, стыки элементов/деталей.

• Чертежи изготовления походной бани своими руками.
• Баня походная с печкой своими руками Узнать, как сделать…

Варианты из остатков ненужного материала и новаторские разработки заядлых туристов:

• Ракета из десятка кирпичей, выложенных и соединённых по принципу увеличения КПД. Заменить кирпичи можно большими камнями. На один раз подойдёт даже «жирная» земля. С помощью таких печек вполне можно приготовить еду и согреться холодной ночью на улице.
• Одна из разработок, заслуживающая внимания – это ракетная печь из жаропрочного бетона с усовершенствованной динамикой. По своему устройству она напоминает печь и камин одновременно. Конечно, это трудозатратный метод и он не каждому под силу. Ознакомиться со схемой этой конструкции Вы можете, набрав в поисковике «печь Широкова-Храмцова».
