Для чего нужен байпас в системе отопления, установка байпасной линии

Какие функции выполняет

Назначение байпасного клапана (что это такое) в системе отопления – перехват части или всего потока теплоносителя, проходящего через отопительные приборы или участки трубопровода.

Его основные функции:

• Регулирование потока жидкости (про заправку системы отопления антифризом написано тут) через радиаторы отопления, и, следовательно, эффективности теплоотдачи и температуры в помещении;
• Обеспечение отключения и демонтажа батарей для ремонтных работ в наполненной системе;
• Ускорение наполнения трубопроводов после длительного простоя и слива теплоносителя после окончания отопительного сезона.

Кроме того, байпас обязательно устанавливают совместно с циркуляционным насосом, что обеспечивает работу при пропадании питания насоса и экономию потребления электроэнергии.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

• Простые нерегулируемые;
• Перемычки с ручным регулированием;
• Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Блиц-советы

1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Монтаж байпаса на радиаторы в однотрубной системе

Крепиться байпас с помощью тройников, резьбовых соединений, а также сварки. Изготавливается обводная труба на объекте строительства или в заводских условиях. В продаже есть большой выбор байпасов разных диаметров и наличием запорной арматуры. На обводной трубе может монтироваться также циркуляционный насос. Это позволяет быстрее проводит заполнение и опорожнение теплоносителем системы отопления, а также осуществлять контроль движения воды в линиях подачи и обратки.

Установка байпаса имеет ряд плюсов, основные из них:

• Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
• Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Монтаж байпаса есть неотъемлемой частью в строительстве отопительных систем. Он должен проводиться согласно действующим технологическим нормам и правилам.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном – от вертикального стояка.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Монтаж байпаса на радиаторы в однотрубной системе

Крепиться байпас с помощью тройников, резьбовых соединений, а также сварки. Изготавливается обводная труба на объекте строительства или в заводских условиях. В продаже есть большой выбор байпасов разных диаметров и наличием запорной арматуры. На обводной трубе может монтироваться также циркуляционный насос. Это позволяет быстрее проводит заполнение и опорожнение теплоносителем системы отопления, а также осуществлять контроль движения воды в линиях подачи и обратки.

Установка байпаса имеет ряд плюсов, основные из них:

• Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
• Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Монтаж байпаса есть неотъемлемой частью в строительстве отопительных систем. Он должен проводиться согласно действующим технологическим нормам и правилам.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном – от вертикального стояка.

Какое устройство и работа

Байпасный клапан имеет простую конструкцию — в корпусе находится пружина и резиновая диафрагма. Когда дроссельная заслонка открыта и идет подача воздуха, возвратная пружина разжата, а диафрагма закрывает поток воздуха через клапан.

Когда происходит закрытие дроссельной заслонки, во впускном коллекторе между ней и мотором создается сильное разрежение, которое за счет силы вакуума сжимает пружину и опускает диафрагму. Воздух стравливается. Управление байпасным клапаном может происходить двумя методами, а его применение будет зависеть от вида исполнения.

Если в классической конструкции байпаса он управляется непосредственно силой вакуума, то в более современных моторах используется электромагнитный клапан. Он отвечает за принудительную подачу вакуума на патрубок байпаса, что позволяет ускорить работу системы и повысить ее эффективность.

• Устройство классического клапана байпаса
• Устройство байпаса с электромагнитным клапаном

Важный нюанс работы байпаса в том, что в закрытом положении герметичность диафрагмы отвечает еще и за корректную работу системы наддува. Потому что если диафрагма негерметична, то воздух будет уходить через байпас и машина будет медленнее набирает обороты.

Кстати, в версиях для тюнинга резиновая диафрагма чаще всего заменяется металлической круглой пластиной, а за герметичность системы отвечают резиновые уплотнители.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.

4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.





















5. Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Что он собой представляет

Это обыкновенный отрезок трубы (его еще называют — обвод), который устанавливается в надлежащих узловых точках контура.

Он находится, как правило, между прямой и обратной проводкой отопительной системы.

Поперечное сечение байпаса должно быть на один калибр меньше сечения труб подводки.

В большинстве случаев, для обустройства байпаса применяют 15-ти миллиметровую трубу.

Стоит знать! Обвод для системы отопления (как залить антифриз) используется, исключительно, в однотрубных схемах.

В чем состоит отличие контура, состоящего из одной трубы обогрева от двухтрубного?

В первом случае, теплоноситель циркулирует по одной магистрали, которая начинается и заканчивается от котельной. При этом жидкая субстанция, проходя через все радиаторы, каждому из них отдает часть тепла.

В двухтрубной системе отопления с бойлером косвенного нагрева (описан здесь) потоки обратки и подачи воды разделены. Поэтому, байпас, в данном случае, просто, окажется бесполезной вещью.

А в однотрубном контуре подача и обратка представляют собой единый водоток.

Обвод монтируется в однотрубных системах отопления, которые могут располагаться, как в вертикальной, так и в горизонтальной плоскостях.

Исходя из этого, устанавливается байпас в отопительной магистрали различными способами.

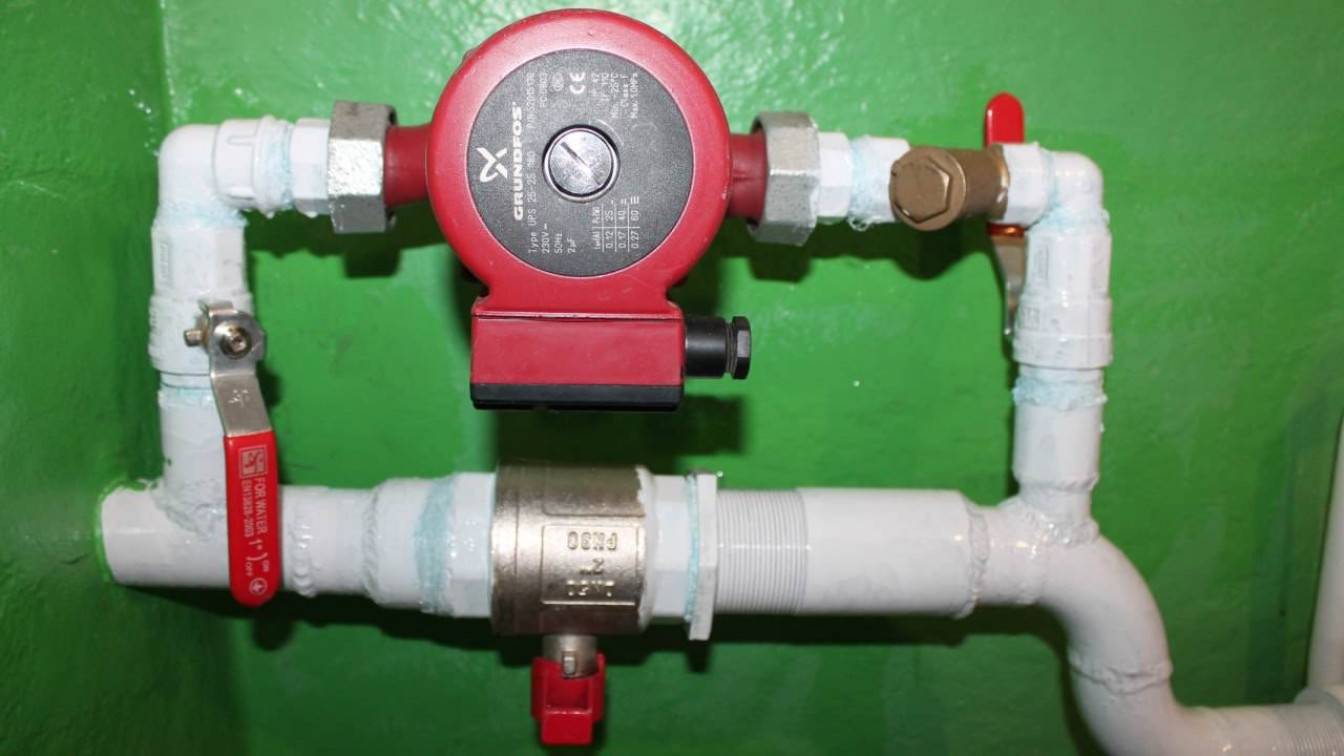

Насос с байпасом для отопления

Самый распространенный сценарий врезки насоса в систему водяного отопления – непосредственно в трубопровод (либо в подающую ветвь, либо в обратную). В этом случае байпас не устанавливают, так как при остановке агрегата малый диаметр труб не будет способен поддерживать самостоятельную циркуляцию жидкости.

При включенном насосе гидравлическое давление, создаваемое агрегатом, поджимает шарик клапана и перекрывает прямую линию. При выключении насоса давление в гравитационной системе открывает клапан, и вода идет по байпасу

Байпас необходим в том случае, если изначально используется самотечная система. Здесь основным режимом теплоснабжения будет принудительное распределение носителя при помощи циркуляционного насоса. В периоды отсутствия электроснабжения конвекция будет способствовать естественному самотеку среды. Такое решение подразумевает установку насосного оборудования на байпас.

Узел может быть собран двумя способами:

1. Прямая магистраль оснащается шаровым краном, запорная арматура, сетчатый фильтр и насос монтируются в обводную ветвь.
2. Разрыв магистрали дополняется готовым комплектом в виде байпаса с обратным клапаном и насосом.

В первом случае самотечный режим необходимо активировать вручную. В момент отключения электричества жильцам придется самостоятельно открыть один из кранов в котельной. В противном случае прекращение циркуляции вызовет остывание среды.

Во втором сценарии отключение электричества вызовет автоматическую активацию обратного клапана, который остается закрытым в период работы перекачивающего устройства. Но здесь могут стать препятствием 2 потенциальные проблемы:

• отдельные модификации шаровых клапанов не подлежат разборке. Если они выйдут из строя или загрязнятся, придется демонтировать и заменить новым весь узел (помимо фильтра и насоса);
• U-образные вариации выполняют функции дополнительного воздухосборника, в них необходимо периодически поворачивать ручной сбрасывающий кран.

Поэтому профессионалы избегают схем, базирующихся на готовых автоматических байпасах, предпочитают собирать узлы, включающие отсекающий кран. В этом случае в доме станет ощутимо прохладнее лишь через полчаса после отключения электричества, за это время можно открыть основную магистраль. Другой выход – монтаж байпасного узла с применением самостоятельных компонентов и обратного клапана из латуни (в нем резиновый шарик не фиксируется пружиной).

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

• Запорная арматура (шаровые краны).
• Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Что такое байпас

Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.

Байпас зачастую встречается в:

• Комплексах нефте- и газопроводов;
• В устроенном центральном электроснабжении;
• В системах водоснабжения и водоотведения;
• Системе отопления.

На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.

Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.

Это устройство широко применяется в системе отопления в случае:

• Наличия циркуляционного насоса;
• Для регулирования уровня температуры;
• Для экономии подачи теплоносителя.

Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.

Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Цена и рекомендации

Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.

Как же выбрать подходящий байпас?

Просто следуйте нашим советам, и вы однозначно не прогадаете:

1. Покупайте только сертифицированный товар.
2. Потребуйте предъявить продавцу гигиенический сертификат.
3. При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
4. Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
5. Сварочные швы должны быть цельными, без пор.
6. Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.
